Подшипник качения
Номер патента: 17060
Опубликовано: 30.04.2013
Авторы: Савченко Андрей Леонидович, Минченя Владимир Тимофеевич, Минченя Николай Тимофеевич
Текст

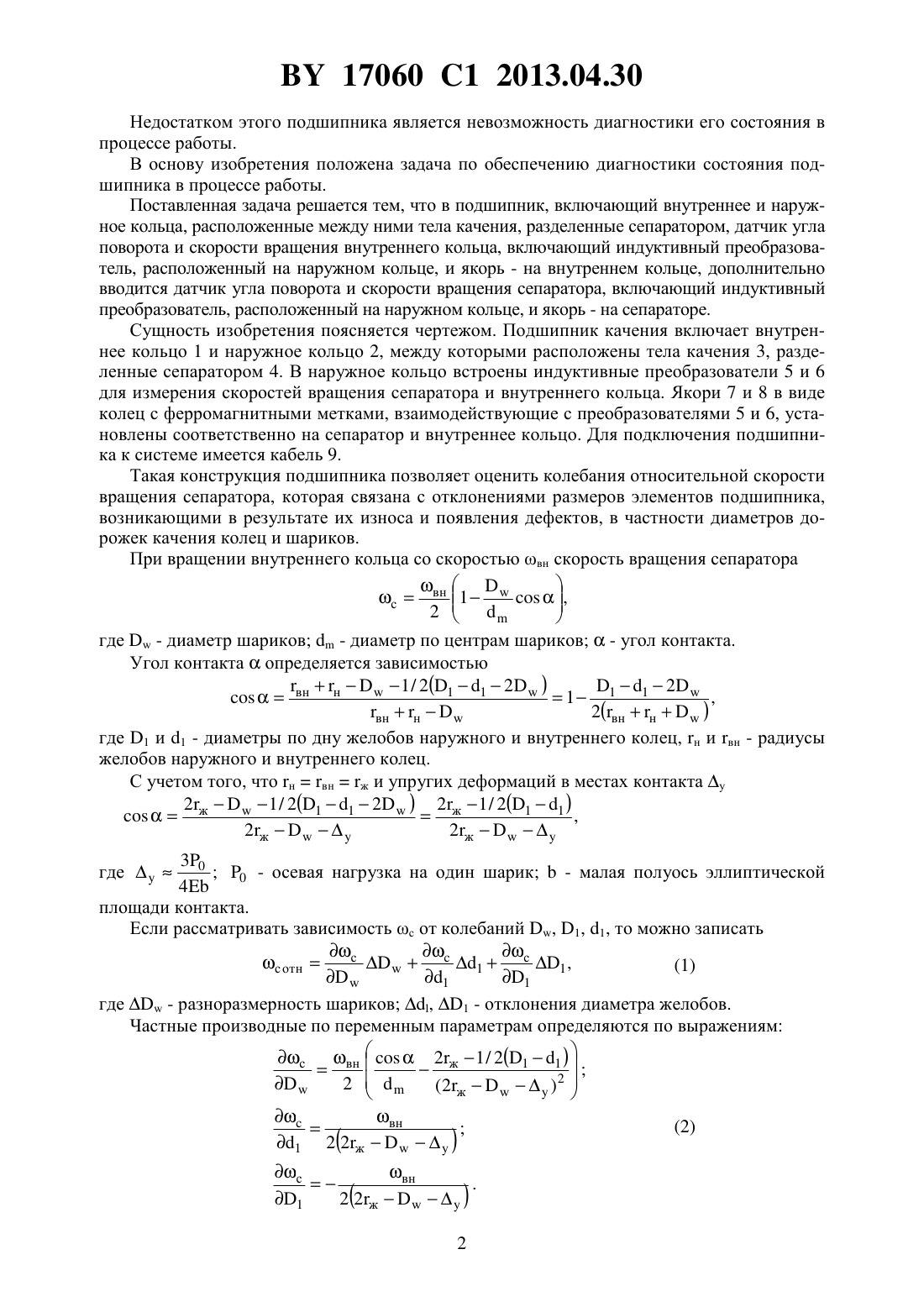

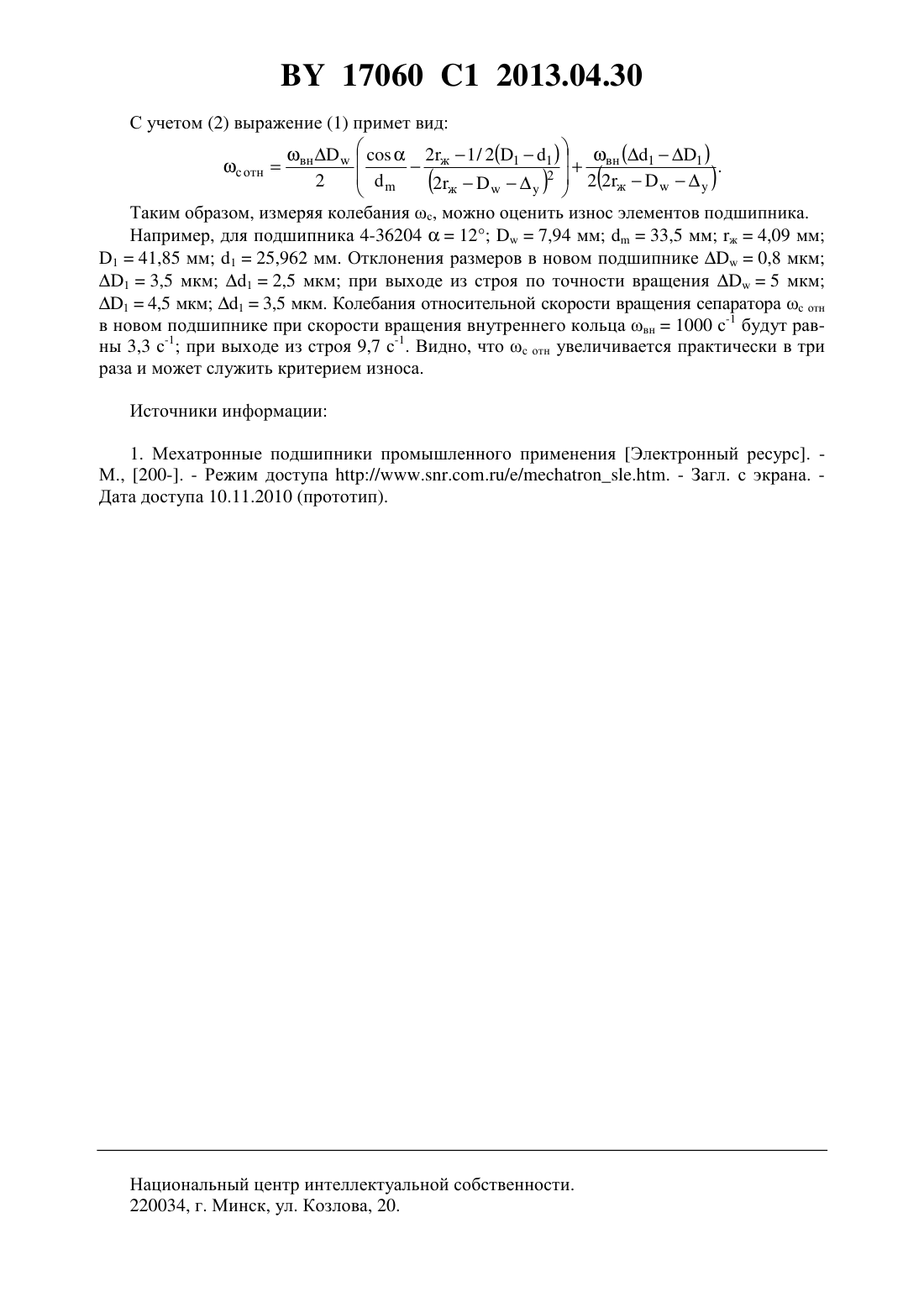

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Савченко Андрей Леонидович Минченя Николай Тимофеевич Минченя Владимир Тимофеевич(73) Патентообладатель Белорусский национальный технический университет(57) Подшипник качения, содержащий внутреннее и наружное кольца, расположенные между ними тела качения, разделенные сепаратором, датчик угла поворота и скорости вращения внутреннего кольца, включающий индуктивный преобразователь, расположенный на наружном кольце, и якорь - на внутреннем кольце, отличающийся тем, что содержит датчик угла поворота и скорости вращения сепаратора, включающий индуктивный преобразователь, расположенный на наружном кольце, и якорь - на сепараторе. Изобретение относится к области деталей машин и приборов, а именно к подшипникам для обеспечения вращательного движения. Наиболее близким к предлагаемому является подшипник качения 1, включающий внутреннее и наружное кольца, расположенные между ними тела качения, разделенные сепаратором, датчик угла поворота и скорости вращения внутреннего кольца, состоящий из преобразователя, расположенного на наружном кольце, и якоря - на внутреннем кольце. 17060 1 2013.04.30 Недостатком этого подшипника является невозможность диагностики его состояния в процессе работы. В основу изобретения положена задача по обеспечению диагностики состояния подшипника в процессе работы. Поставленная задача решается тем, что в подшипник, включающий внутреннее и наружное кольца, расположенные между ними тела качения, разделенные сепаратором, датчик угла поворота и скорости вращения внутреннего кольца, включающий индуктивный преобразователь, расположенный на наружном кольце, и якорь - на внутреннем кольце, дополнительно вводится датчик угла поворота и скорости вращения сепаратора, включающий индуктивный преобразователь, расположенный на наружном кольце, и якорь - на сепараторе. Сущность изобретения поясняется чертежом. Подшипник качения включает внутреннее кольцо 1 и наружное кольцо 2, между которыми расположены тела качения 3, разделенные сепаратором 4. В наружное кольцо встроены индуктивные преобразователи 5 и 6 для измерения скоростей вращения сепаратора и внутреннего кольца. Якори 7 и 8 в виде колец с ферромагнитными метками, взаимодействующие с преобразователями 5 и 6, установлены соответственно на сепаратор и внутреннее кольцо. Для подключения подшипника к системе имеется кабель 9. Такая конструкция подшипника позволяет оценить колебания относительной скорости вращения сепаратора, которая связана с отклонениями размеров элементов подшипника,возникающими в результате их износа и появления дефектов, в частности диаметров дорожек качения колец и шариков. При вращении внутреннего кольца со скоростью вн скорость вращения сепаратора где- диаметр шариков- диаметр по центрам шариков- угол контакта. Угол контактаопределяется зависимостью 1 / 2(112)2 вн н 1 1 1,внн 2(внн) где 1 и 1 - диаметры по дну желобов наружного и внутреннего колец, н и вн - радиусы желобов наружного и внутреннего колец. С учетом того, что нвнж и упругих деформаций в местах контакта у 21 / 2(112) 2 ж 1 / 2(11 )ж,2 ж 2 ж 300 - осевая нагрузка на один шарик- малая полуось эллиптической 4 площади контакта. Если рассматривать зависимость с от колебаний , 1, 1, то можно записать с с отн 1 с 1,(1) 11 где- разноразмерность шариков , 1 - отклонения диаметра желобов. Частные производные по переменным параметрам определяются по выражениям с вн 2 ж 1 / 2(11 ) Таким образом, измеряя колебания с, можно оценить износ элементов подшипника. Например, для подшипника 4-36204127,94 мм 33,5 мм ж 4,09 мм 141,85 мм 125,962 мм. Отклонения размеров в новом подшипнике 0,8 мкм 13,5 мкм 12,5 мкм при выходе из строя по точности вращения 5 мкм 14,5 мкм 13,5 мкм. Колебания относительной скорости вращения сепаратора с отн в новом подшипнике при скорости вращения внутреннего кольца вн 1000 с-1 будут равны 3,3 с-1 при выходе из строя 9,7 с-1. Видно, что с отн увеличивается практически в три раза и может служить критерием износа. 1. Мехатронные подшипники промышленного применения Электронный ресурс. М., 200-. - Режим доступа //// - Загл. с экрана. Дата доступа 10.11.2010 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: F16C 19/02, G01P 3/44
