Измельчающий аппарат кормоуборочного комбайна

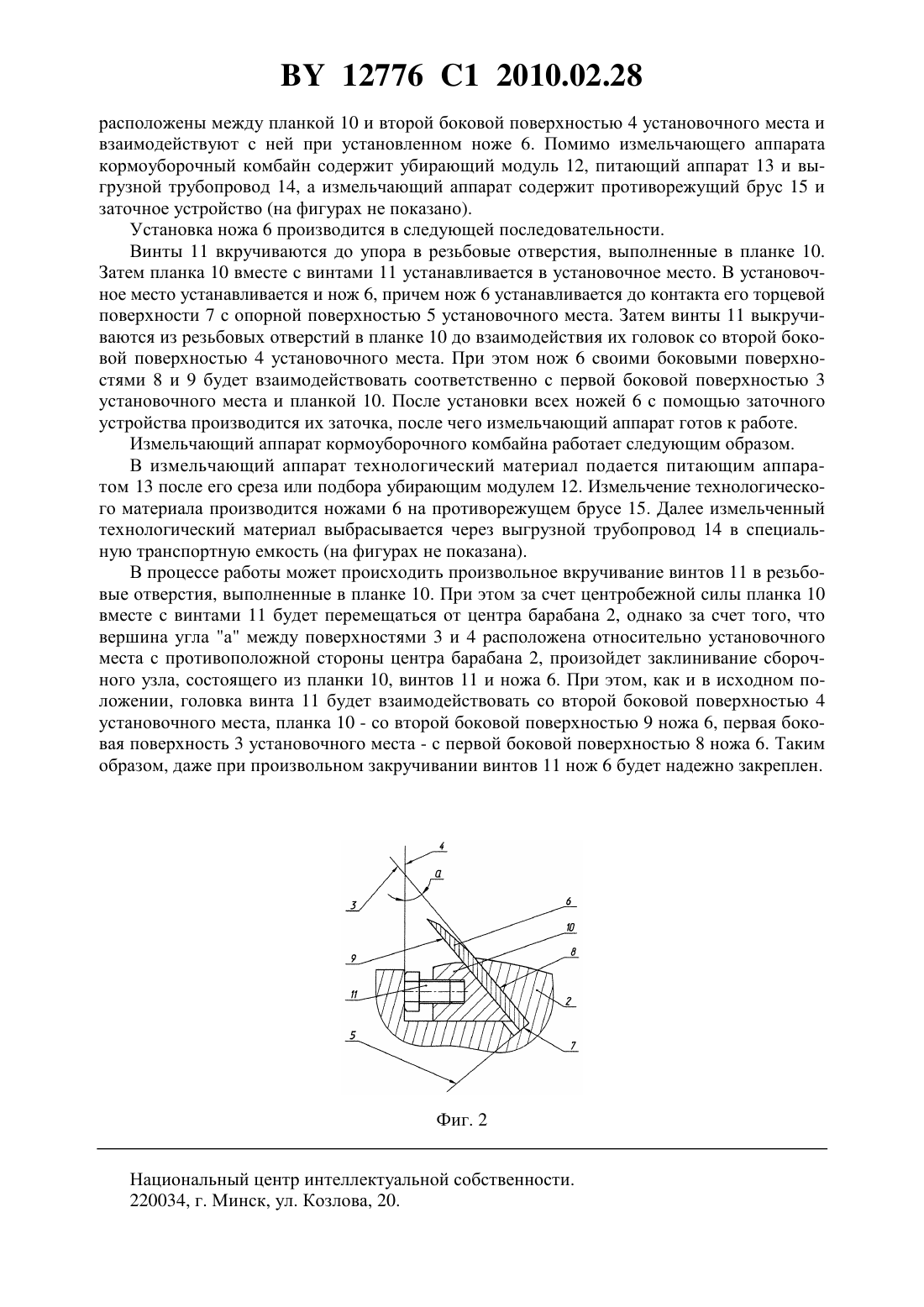

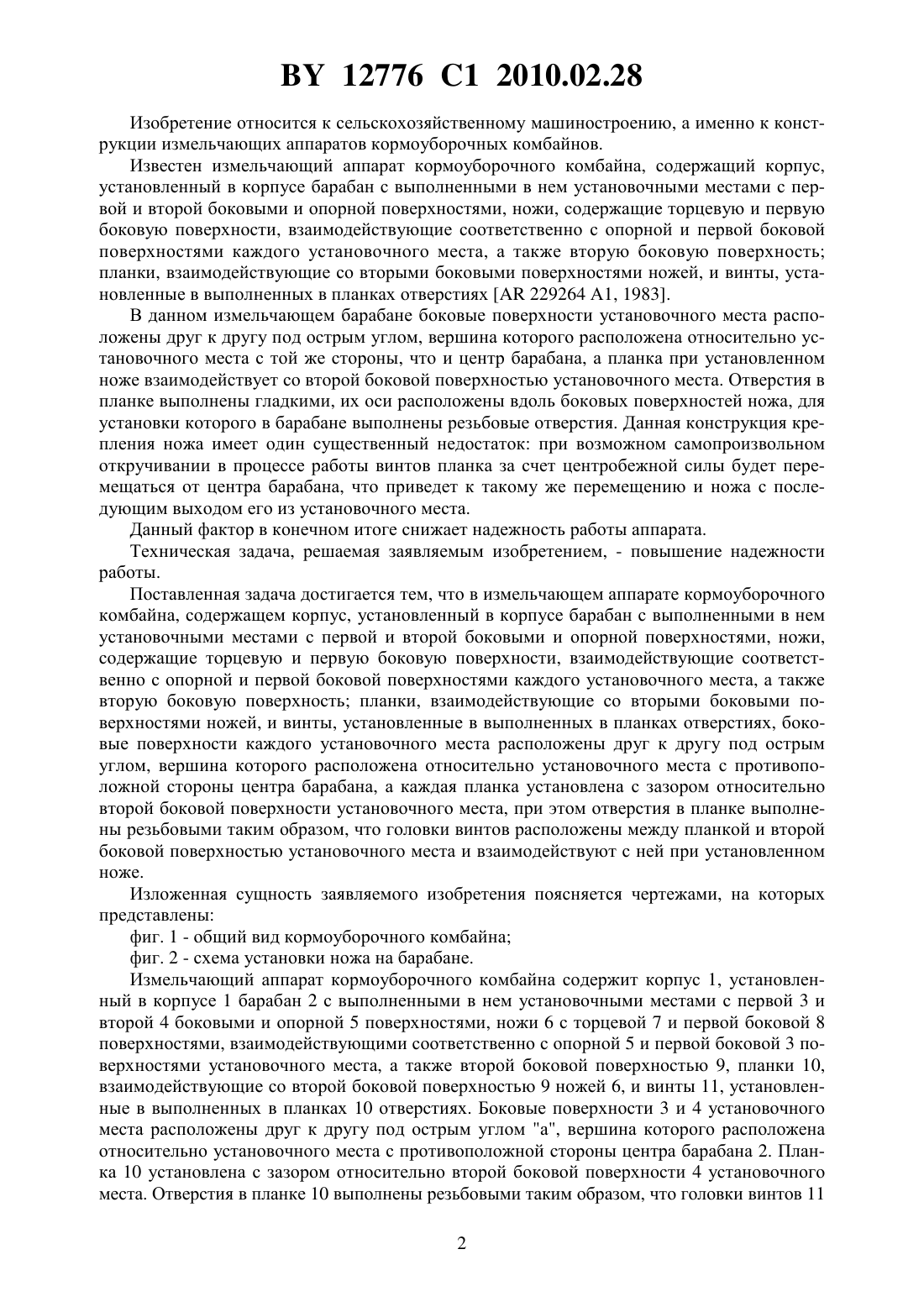

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЗМЕЛЬЧАЮЩИЙ АППАРАТ КОРМОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Рехлицкий Олег Валентинович Вырский Алексей Николаевич Чупрынин Юрий Вячеславович Давиденко Михаил Николаевич Машук Александр Ярославович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Измельчающий аппарат кормоуборочного комбайна, содержащий корпус, установленный в корпусе барабан с выполненными в нем установочными местами с первой и второй боковыми и опорной поверхностями, ножи, содержащие торцевую и первую боковую поверхности, взаимодействующие соответственно с опорной и первой боковой поверхностями каждого установочного места, а также вторую боковую поверхность планки, взаимодействующие со вторыми боковыми поверхностями ножей, и винты, установленные в выполненных в планках отверстиях, отличающийся тем, что боковые поверхности каждого установочного места расположены друг к другу под острым углом, вершина которого расположена относительно установочного места с противоположной стороны центра барабана, а каждая планка установлена с зазором относительно второй боковой поверхности установочного места, при этом отверстия в планке выполнены резьбовыми таким образом,что головки винтов расположены между планкой и второй боковой поверхностью установочного места и взаимодействуют с ней при установленном ноже. 12776 1 2010.02.28 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции измельчающих аппаратов кормоуборочных комбайнов. Известен измельчающий аппарат кормоуборочного комбайна, содержащий корпус,установленный в корпусе барабан с выполненными в нем установочными местами с первой и второй боковыми и опорной поверхностями, ножи, содержащие торцевую и первую боковую поверхности, взаимодействующие соответственно с опорной и первой боковой поверхностями каждого установочного места, а также вторую боковую поверхность планки, взаимодействующие со вторыми боковыми поверхностями ножей, и винты, установленные в выполненных в планках отверстиях 229264 А 1, 1983. В данном измельчающем барабане боковые поверхности установочного места расположены друг к другу под острым углом, вершина которого расположена относительно установочного места с той же стороны, что и центр барабана, а планка при установленном ноже взаимодействует со второй боковой поверхностью установочного места. Отверстия в планке выполнены гладкими, их оси расположены вдоль боковых поверхностей ножа, для установки которого в барабане выполнены резьбовые отверстия. Данная конструкция крепления ножа имеет один существенный недостаток при возможном самопроизвольном откручивании в процессе работы винтов планка за счет центробежной силы будет перемещаться от центра барабана, что приведет к такому же перемещению и ножа с последующим выходом его из установочного места. Данный фактор в конечном итоге снижает надежность работы аппарата. Техническая задача, решаемая заявляемым изобретением, - повышение надежности работы. Поставленная задача достигается тем, что в измельчающем аппарате кормоуборочного комбайна, содержащем корпус, установленный в корпусе барабан с выполненными в нем установочными местами с первой и второй боковыми и опорной поверхностями, ножи,содержащие торцевую и первую боковую поверхности, взаимодействующие соответственно с опорной и первой боковой поверхностями каждого установочного места, а также вторую боковую поверхность планки, взаимодействующие со вторыми боковыми поверхностями ножей, и винты, установленные в выполненных в планках отверстиях, боковые поверхности каждого установочного места расположены друг к другу под острым углом, вершина которого расположена относительно установочного места с противоположной стороны центра барабана, а каждая планка установлена с зазором относительно второй боковой поверхности установочного места, при этом отверстия в планке выполнены резьбовыми таким образом, что головки винтов расположены между планкой и второй боковой поверхностью установочного места и взаимодействуют с ней при установленном ноже. Изложенная сущность заявляемого изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид кормоуборочного комбайна фиг. 2 - схема установки ножа на барабане. Измельчающий аппарат кормоуборочного комбайна содержит корпус 1, установленный в корпусе 1 барабан 2 с выполненными в нем установочными местами с первой 3 и второй 4 боковыми и опорной 5 поверхностями, ножи 6 с торцевой 7 и первой боковой 8 поверхностями, взаимодействующими соответственно с опорной 5 и первой боковой 3 поверхностями установочного места, а также второй боковой поверхностью 9, планки 10,взаимодействующие со второй боковой поверхностью 9 ножей 6, и винты 11, установленные в выполненных в планках 10 отверстиях. Боковые поверхности 3 и 4 установочного места расположены друг к другу под острым углом а, вершина которого расположена относительно установочного места с противоположной стороны центра барабана 2. Планка 10 установлена с зазором относительно второй боковой поверхности 4 установочного места. Отверстия в планке 10 выполнены резьбовыми таким образом, что головки винтов 11 2 12776 1 2010.02.28 расположены между планкой 10 и второй боковой поверхностью 4 установочного места и взаимодействуют с ней при установленном ноже 6. Помимо измельчающего аппарата кормоуборочный комбайн содержит убирающий модуль 12, питающий аппарат 13 и выгрузной трубопровод 14, а измельчающий аппарат содержит противорежущий брус 15 и заточное устройство (на фигурах не показано). Установка ножа 6 производится в следующей последовательности. Винты 11 вкручиваются до упора в резьбовые отверстия, выполненные в планке 10. Затем планка 10 вместе с винтами 11 устанавливается в установочное место. В установочное место устанавливается и нож 6, причем нож 6 устанавливается до контакта его торцевой поверхности 7 с опорной поверхностью 5 установочного места. Затем винты 11 выкручиваются из резьбовых отверстий в планке 10 до взаимодействия их головок со второй боковой поверхностью 4 установочного места. При этом нож 6 своими боковыми поверхностями 8 и 9 будет взаимодействовать соответственно с первой боковой поверхностью 3 установочного места и планкой 10. После установки всех ножей 6 с помощью заточного устройства производится их заточка, после чего измельчающий аппарат готов к работе. Измельчающий аппарат кормоуборочного комбайна работает следующим образом. В измельчающий аппарат технологический материал подается питающим аппаратом 13 после его среза или подбора убирающим модулем 12. Измельчение технологического материала производится ножами 6 на противорежущем брусе 15. Далее измельченный технологический материал выбрасывается через выгрузной трубопровод 14 в специальную транспортную емкость (на фигурах не показана). В процессе работы может происходить произвольное вкручивание винтов 11 в резьбовые отверстия, выполненные в планке 10. При этом за счет центробежной силы планка 10 вместе с винтами 11 будет перемещаться от центра барабана 2, однако за счет того, что вершина угла а между поверхностями 3 и 4 расположена относительно установочного места с противоположной стороны центра барабана 2, произойдет заклинивание сборочного узла, состоящего из планки 10, винтов 11 и ножа 6. При этом, как и в исходном положении, головка винта 11 будет взаимодействовать со второй боковой поверхностью 4 установочного места, планка 10 - со второй боковой поверхностью 9 ножа 6, первая боковая поверхность 3 установочного места - с первой боковой поверхностью 8 ножа 6. Таким образом, даже при произвольном закручивании винтов 11 нож 6 будет надежно закреплен. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
