Перестраиваемый полосовой фильтр

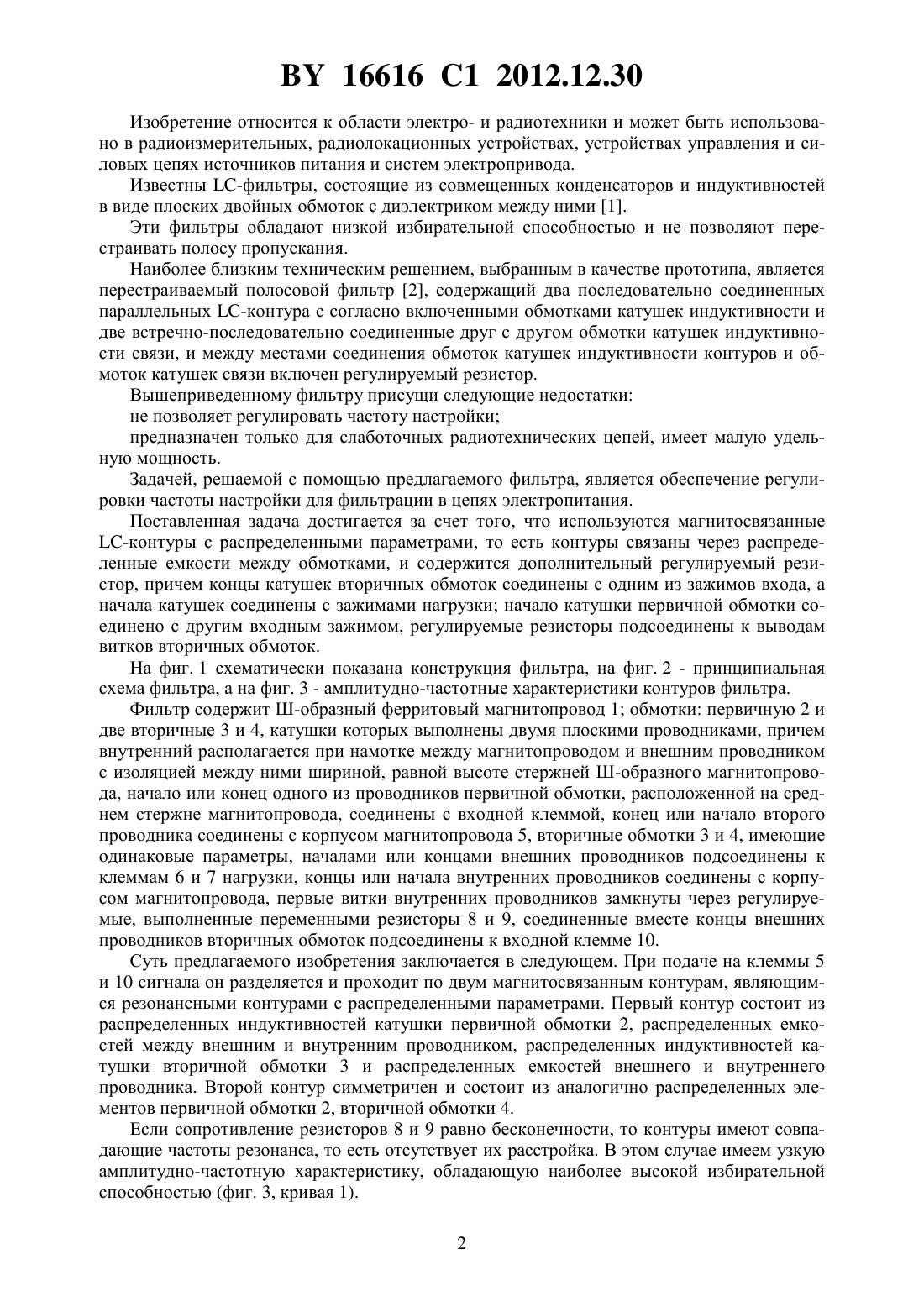

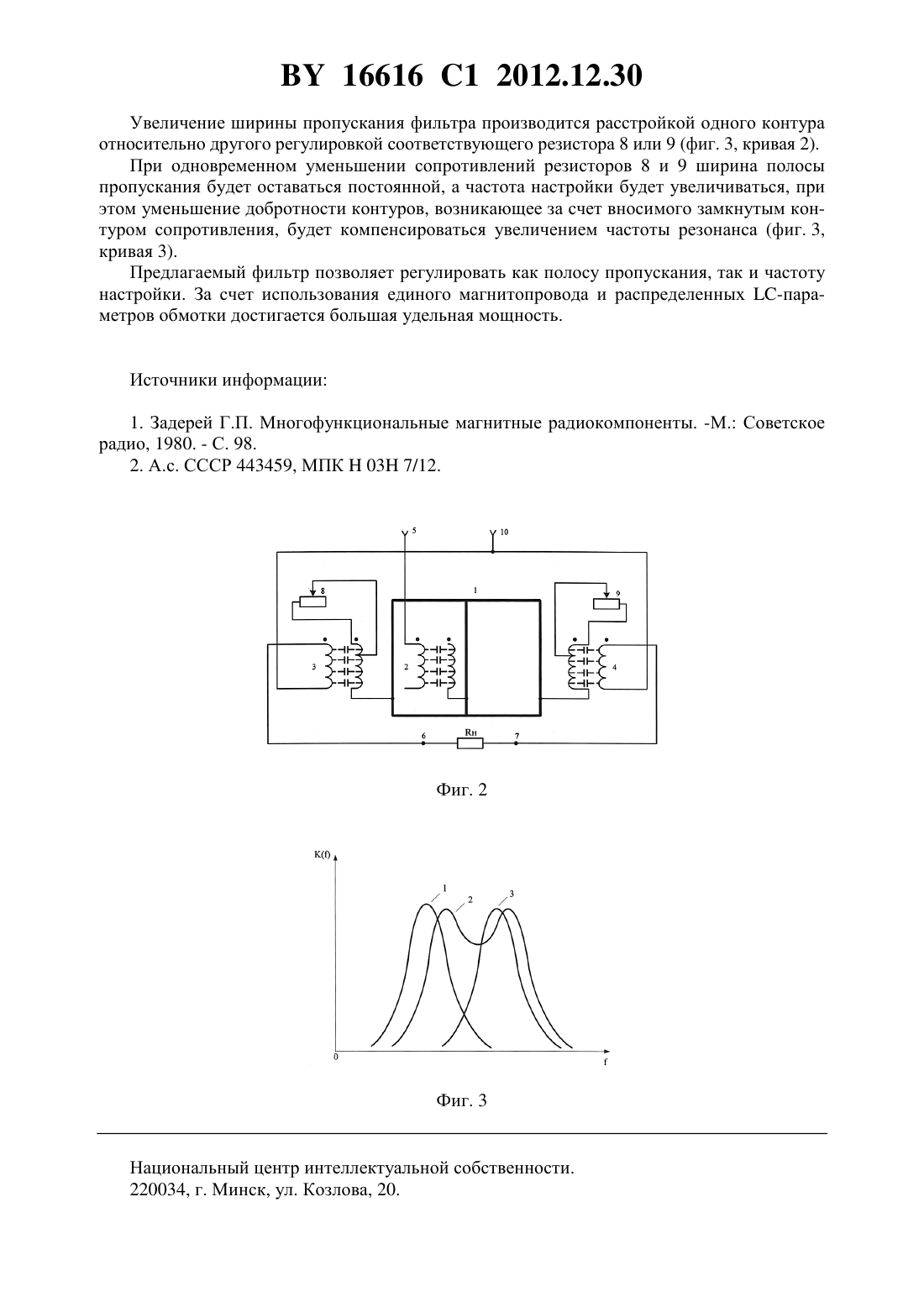

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Каледа Андрей Евгеньевич Суходолов Кирилл Юрьевич Белоусов Евгений Александрович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Перестраиваемый полосовой фильтр, содержащий два -контура и регулируемый резистор, отличающийся тем, что содержит дополнительный регулируемый резистор, а-контуры образованы первичной и двумя вторичными обмотками, катушки которых выполнены двумя плоскими проводниками с изоляцией между ними и размещены на Ш-образном магнитопроводе, причем начало или конец одного из двух проводников первичной обмотки, размещенной на среднем стержне магнитопровода, соединены с первой входной клеммой фильтра, а конец или начало ее другого проводника - с корпусом магнитопровода, начала или концы внешних проводников вторичных обмоток, выполненных с одинаковыми параметрами и размещенных на магнитопроводе симметрично первичной обмотке, соединены с соответствующими клеммами для подключения нагрузки, а концы или начала их внутренних проводников - с корпусом магнитопровода, первые витки внутренних проводников вторичных обмоток замкнуты через соответствующие регулируемые резисторы, выполненные переменными, а концы или начала внешних проводников вторичных обмоток соединены со второй входной клеммой фильтра. 16616 1 2012.12.30 Изобретение относится к области электро- и радиотехники и может быть использовано в радиоизмерительных, радиолокационных устройствах, устройствах управления и силовых цепях источников питания и систем электропривода. Известны -фильтры, состоящие из совмещенных конденсаторов и индуктивностей в виде плоских двойных обмоток с диэлектриком между ними 1. Эти фильтры обладают низкой избирательной способностью и не позволяют перестраивать полосу пропускания. Наиболее близким техническим решением, выбранным в качестве прототипа, является перестраиваемый полосовой фильтр 2, содержащий два последовательно соединенных параллельных -контура с согласно включенными обмотками катушек индуктивности и две встречно-последовательно соединенные друг с другом обмотки катушек индуктивности связи, и между местами соединения обмоток катушек индуктивности контуров и обмоток катушек связи включен регулируемый резистор. Вышеприведенному фильтру присущи следующие недостатки не позволяет регулировать частоту настройки предназначен только для слаботочных радиотехнических цепей, имеет малую удельную мощность. Задачей, решаемой с помощью предлагаемого фильтра, является обеспечение регулировки частоты настройки для фильтрации в цепях электропитания. Поставленная задача достигается за счет того, что используются магнитосвязанные-контуры с распределенными параметрами, то есть контуры связаны через распределенные емкости между обмотками, и содержится дополнительный регулируемый резистор, причем концы катушек вторичных обмоток соединены с одним из зажимов входа, а начала катушек соединены с зажимами нагрузки начало катушки первичной обмотки соединено с другим входным зажимом, регулируемые резисторы подсоединены к выводам витков вторичных обмоток. На фиг. 1 схематически показана конструкция фильтра, на фиг. 2 - принципиальная схема фильтра, а на фиг. 3 - амплитудно-частотные характеристики контуров фильтра. Фильтр содержит Ш-образный ферритовый магнитопровод 1 обмотки первичную 2 и две вторичные 3 и 4, катушки которых выполнены двумя плоскими проводниками, причем внутренний располагается при намотке между магнитопроводом и внешним проводником с изоляцией между ними шириной, равной высоте стержней Ш-образного магнитопровода, начало или конец одного из проводников первичной обмотки, расположенной на среднем стержне магнитопровода, соединены с входной клеммой, конец или начало второго проводника соединены с корпусом магнитопровода 5, вторичные обмотки 3 и 4, имеющие одинаковые параметры, началами или концами внешних проводников подсоединены к клеммам 6 и 7 нагрузки, концы или начала внутренних проводников соединены с корпусом магнитопровода, первые витки внутренних проводников замкнуты через регулируемые, выполненные переменными резисторы 8 и 9, соединенные вместе концы внешних проводников вторичных обмоток подсоединены к входной клемме 10. Суть предлагаемого изобретения заключается в следующем. При подаче на клеммы 5 и 10 сигнала он разделяется и проходит по двум магнитосвязанным контурам, являющимся резонансными контурами с распределенными параметрами. Первый контур состоит из распределенных индуктивностей катушки первичной обмотки 2, распределенных емкостей между внешним и внутренним проводником, распределенных индуктивностей катушки вторичной обмотки 3 и распределенных емкостей внешнего и внутреннего проводника. Второй контур симметричен и состоит из аналогично распределенных элементов первичной обмотки 2, вторичной обмотки 4. Если сопротивление резисторов 8 и 9 равно бесконечности, то контуры имеют совпадающие частоты резонанса, то есть отсутствует их расстройка. В этом случае имеем узкую амплитудно-частотную характеристику, обладающую наиболее высокой избирательной способностью (фиг. 3, кривая 1). 2 16616 1 2012.12.30 Увеличение ширины пропускания фильтра производится расстройкой одного контура относительно другого регулировкой соответствующего резистора 8 или 9 (фиг. 3, кривая 2). При одновременном уменьшении сопротивлений резисторов 8 и 9 ширина полосы пропускания будет оставаться постоянной, а частота настройки будет увеличиваться, при этом уменьшение добротности контуров, возникающее за счет вносимого замкнутым контуром сопротивления, будет компенсироваться увеличением частоты резонанса (фиг. 3,кривая 3). Предлагаемый фильтр позволяет регулировать как полосу пропускания, так и частоту настройки. За счет использования единого магнитопровода и распределенных -параметров обмотки достигается большая удельная мощность. Источники информации 1. Задерей Г.П. Многофункциональные магнитные радиокомпоненты. -М. Советское радио, 1980. - С. 98. 2. А.с. СССР 443459, МПК 03 7/12. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
