Абразивная суспензия

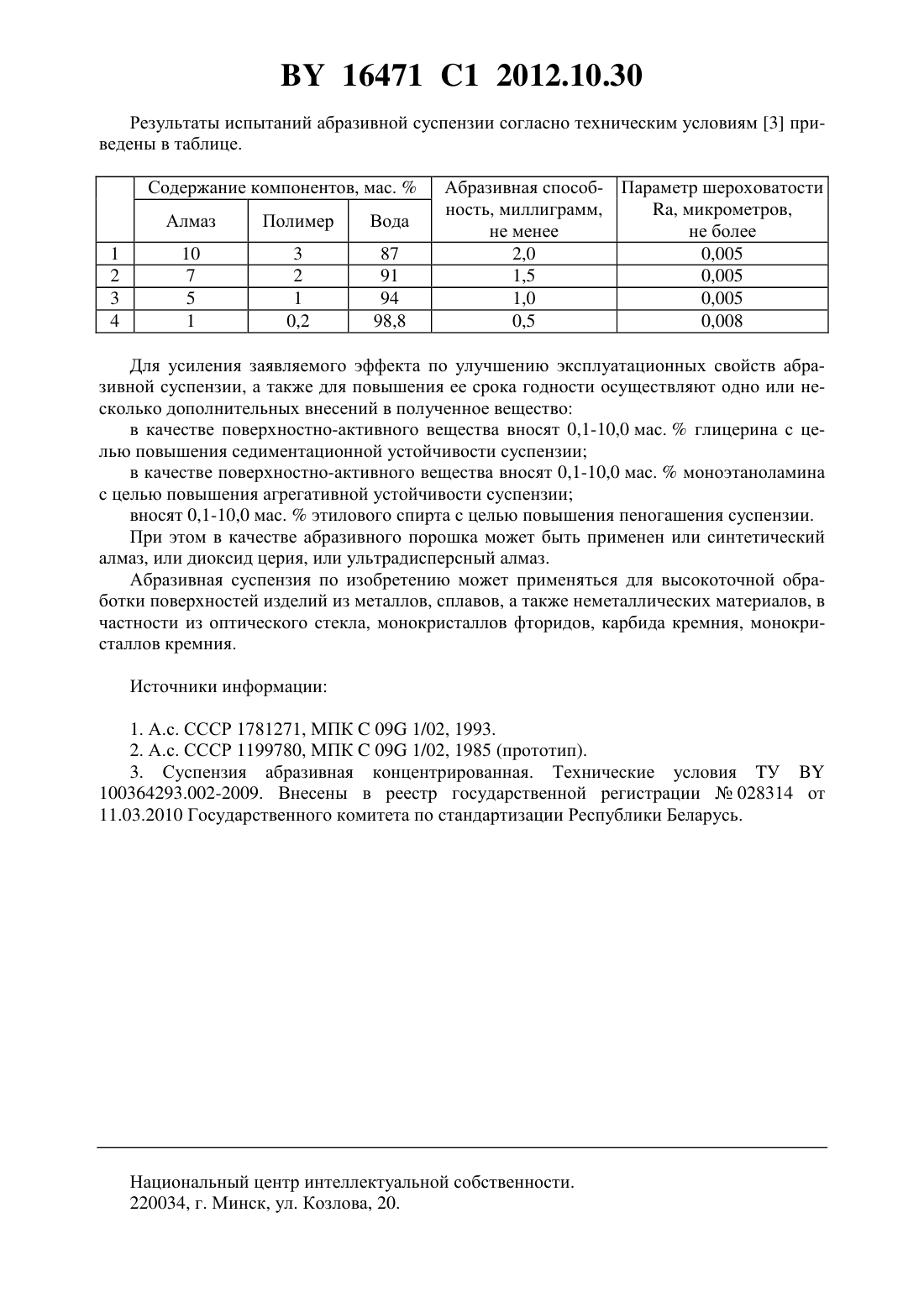

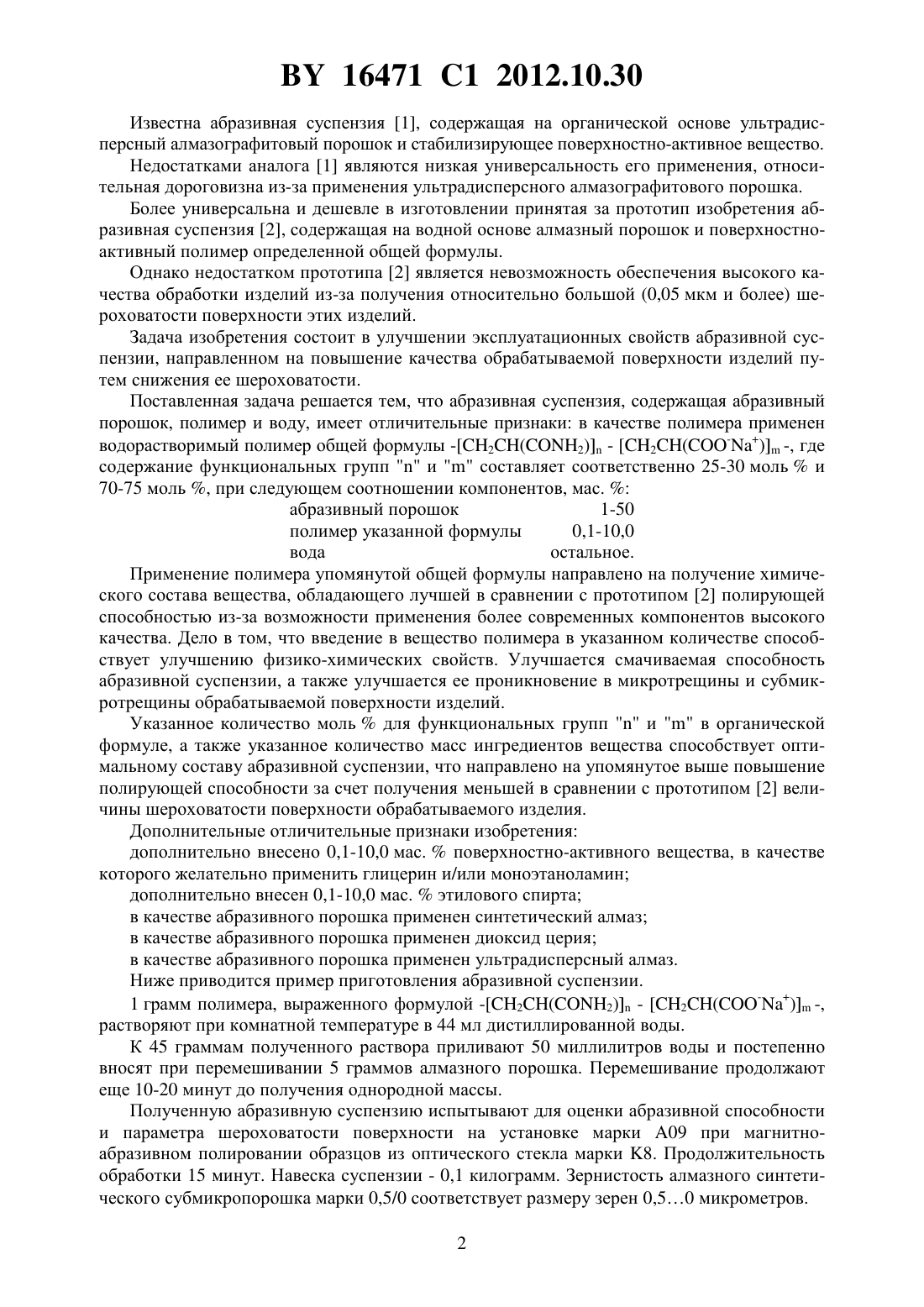

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-инженерное республиканское дочернее унитарное предприятие Полимаг(72) Авторы Хомич Николай Степанович Круль Леонид Петрович Семененко Елена Алексеевна Корогода Олег Петрович Луговик Алексей Юрьевич(73) Патентообладатель Научно-инженерное республиканское дочернее унитарное предприятие Полимаг(57) 1. Абразивная суспензия, содержащая абразивный порошок, полимер и воду, отличающаяся тем, что в качестве полимера содержит водорастворимый полимер общей формулы-2(2) - 2(-) -,гдесоставляет 25-30 мольисоставляет 70-75 моль ,при следующем соотношении компонентов, мас.абразивный порошок 1-50 полимер 0,1-10,0 вода остальное. 2. Суспензия по п. 1, отличающаяся тем, что дополнительно содержит поверхностноактивное вещество в количестве 0,1-10,0 мас. . 3. Суспензия по п. 2, отличающаяся тем, что в качестве поверхностно-активного вещества содержит глицерин и/или моноэтаноламин. 4. Суспензия по п. 1, отличающаяся тем, что дополнительно содержит этиловый спирт в количестве 0,1-10,0 мас. . 5. Суспензия по п. 1, отличающаяся тем, что в качестве абразивного порошка содержит синтетический алмаз. 6. Суспензия по п. 1, отличающаяся тем, что в качестве абразивного порошка содержит диоксид церия. 7. Суспензия по п. 1, отличающаяся тем, что в качестве абразивного порошка содержит ультрадисперсный алмаз. Изобретение относится к абразивным суспензиям на водорастворимой основе, предназначенным для механической обработки материалов, в частности предназначенных для финишных операций, в том числе с использованием метода магнитно-абразивной обработки. 16471 1 2012.10.30 Известна абразивная суспензия 1, содержащая на органической основе ультрадисперсный алмазографитовый порошок и стабилизирующее поверхностно-активное вещество. Недостатками аналога 1 являются низкая универсальность его применения, относительная дороговизна из-за применения ультрадисперсного алмазографитового порошка. Более универсальна и дешевле в изготовлении принятая за прототип изобретения абразивная суспензия 2, содержащая на водной основе алмазный порошок и поверхностноактивный полимер определенной общей формулы. Однако недостатком прототипа 2 является невозможность обеспечения высокого качества обработки изделий из-за получения относительно большой (0,05 мкм и более) шероховатости поверхности этих изделий. Задача изобретения состоит в улучшении эксплуатационных свойств абразивной суспензии, направленном на повышение качества обрабатываемой поверхности изделий путем снижения ее шероховатости. Поставленная задача решается тем, что абразивная суспензия, содержащая абразивный порошок, полимер и воду, имеет отличительные признаки в качестве полимера применен водорастворимый полимер общей формулы -2(2) - 2(-) -, где содержание функциональных групписоставляет соответственно 25-30 мольи 70-75 моль , при следующем соотношении компонентов, мас.абразивный порошок 1-50 полимер указанной формулы 0,1-10,0 вода остальное. Применение полимера упомянутой общей формулы направлено на получение химического состава вещества, обладающего лучшей в сравнении с прототипом 2 полирующей способностью из-за возможности применения более современных компонентов высокого качества. Дело в том, что введение в вещество полимера в указанном количестве способствует улучшению физико-химических свойств. Улучшается смачиваемая способность абразивной суспензии, а также улучшается ее проникновение в микротрещины и субмикротрещины обрабатываемой поверхности изделий. Указанное количество мольдля функциональных группив органической формуле, а также указанное количество масс ингредиентов вещества способствует оптимальному составу абразивной суспензии, что направлено на упомянутое выше повышение полирующей способности за счет получения меньшей в сравнении с прототипом 2 величины шероховатости поверхности обрабатываемого изделия. Дополнительные отличительные признаки изобретения дополнительно внесено 0,1-10,0 мас.поверхностно-активного вещества, в качестве которого желательно применить глицерин и/или моноэтаноламин дополнительно внесен 0,1-10,0 мас.этилового спирта в качестве абразивного порошка применен синтетический алмаз в качестве абразивного порошка применен диоксид церия в качестве абразивного порошка применен ультрадисперсный алмаз. Ниже приводится пример приготовления абразивной суспензии. 1 грамм полимера, выраженного формулой -2(2) - 2(-) -,растворяют при комнатной температуре в 44 мл дистиллированной воды. К 45 граммам полученного раствора приливают 50 миллилитров воды и постепенно вносят при перемешивании 5 граммов алмазного порошка. Перемешивание продолжают еще 10-20 минут до получения однородной массы. Полученную абразивную суспензию испытывают для оценки абразивной способности и параметра шероховатости поверхности на установке марки 09 при магнитноабразивном полировании образцов из оптического стекла марки 8. Продолжительность обработки 15 минут. Навеска суспензии - 0,1 килограмм. Зернистость алмазного синтетического субмикропорошка марки 0,5/0 соответствует размеру зерен 0,50 микрометров. 2 16471 1 2012.10.30 Результаты испытаний абразивной суспензии согласно техническим условиям 3 приведены в таблице. Содержание компонентов, мас.Алмаз 1 2 3 4 Абразивная способ- Параметр шероховатости ность, миллиграмм микрометров,не менее не более 2,0 0,005 1,5 0,005 1,0 0,005 0,5 0,008 Для усиления заявляемого эффекта по улучшению эксплуатационных свойств абразивной суспензии, а также для повышения ее срока годности осуществляют одно или несколько дополнительных внесений в полученное вещество в качестве поверхностно-активного вещества вносят 0,1-10,0 мас.глицерина с целью повышения седиментационной устойчивости суспензии в качестве поверхностно-активного вещества вносят 0,1-10,0 мас.моноэтаноламина с целью повышения агрегативной устойчивости суспензии вносят 0,1-10,0 мас.этилового спирта с целью повышения пеногашения суспензии. При этом в качестве абразивного порошка может быть применен или синтетический алмаз, или диоксид церия, или ультрадисперсный алмаз. Абразивная суспензия по изобретению может применяться для высокоточной обработки поверхностей изделий из металлов, сплавов, а также неметаллических материалов, в частности из оптического стекла, монокристаллов фторидов, карбида кремния, монокристаллов кремния. Источники информации 1. А.с. СССР 1781271, МПК 09 1/02, 1993. 2. А.с. СССР 1199780, МПК 09 1/02, 1985 (прототип). 3. Суспензия абразивная концентрированная. Технические условия У 100364293.002-2009. Внесены в реестр государственной регистрации 028314 от 11.03.2010 Государственного комитета по стандартизации Республики Беларусь. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
