Цифро-аналоговый канал связи

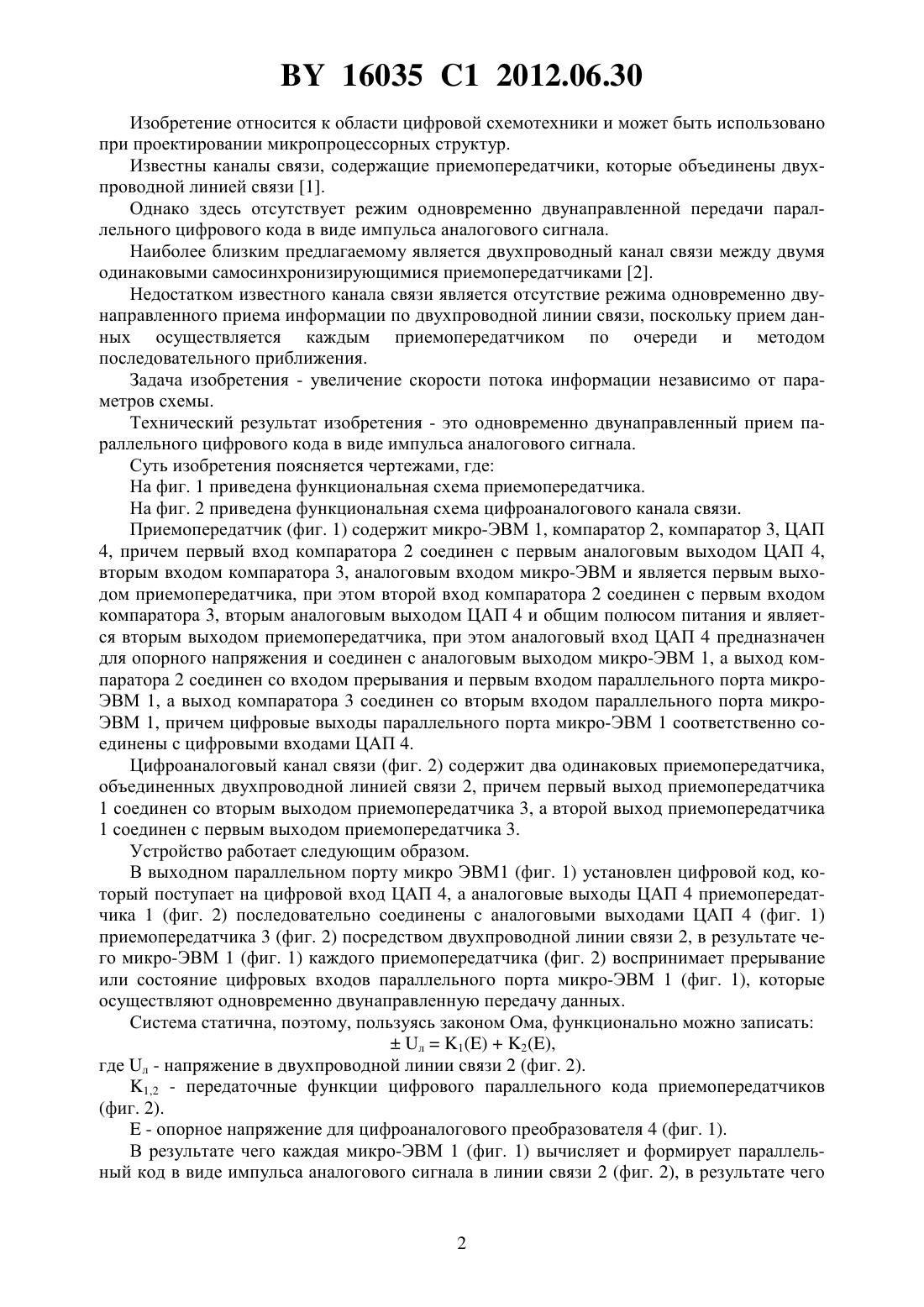

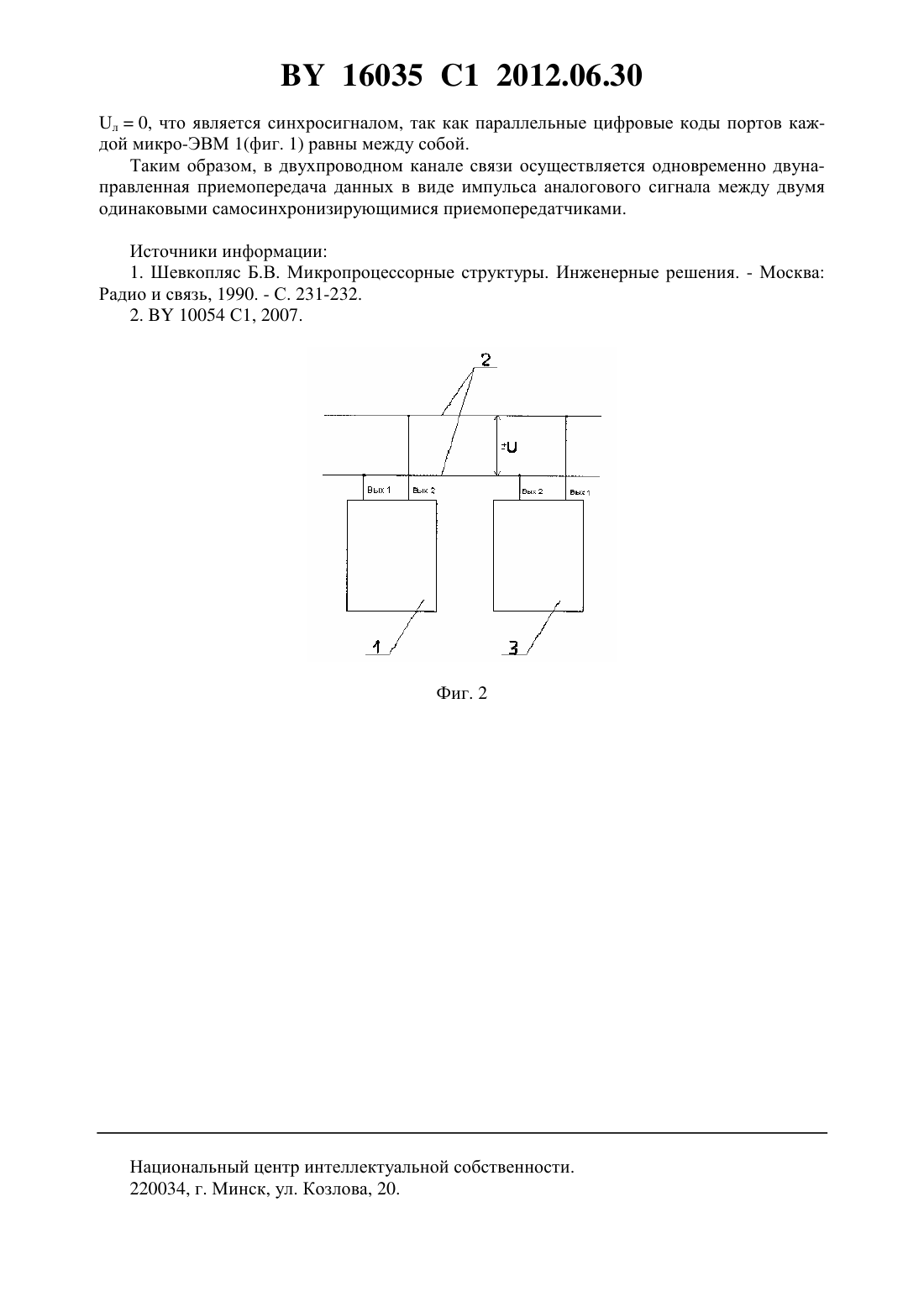

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Стратилатов Сергей Валерьевич(72) Автор Стратилатов Сергей Валерьевич(73) Патентообладатель Стратилатов Сергей Валерьевич(57) Цифроаналоговый канал связи, содержащий двухпроводную линию связи и два приемопередатчика, каждый из которых содержит цифроаналоговый преобразователь, микроЭВМ и два одинаковых компаратора, первый из которых первым входом соединен с первым аналоговым выходом цифроаналогового преобразователя, а выходом - со входом прерывания и первым входом параллельного порта микро-ЭВМ, цифровыми выходами параллельного порта соединенной соответственно с цифровыми входами цифроаналогового преобразователя, общий полюс питания которого соединен с его вторым аналоговым выходом, второй компаратор вторым входом соединен с первым входом первого компаратора и с первым аналоговым выходом цифроаналогового преобразователя, первым входом со вторым входом первого компаратора и с общим полюсом питания приемопередатчика,а выходом - со вторым входом параллельного порта микро-ЭВМ, причем второй аналоговый выход цифроаналогового преобразователя первого и второго приемопередатчиков соединен соответственно с началом первого провода двухпроводной линии связи и с концом второго провода упомянутой линии, а первый аналоговый выход цифроаналогового преобразователя первого и второго приемопередатчиков соединен соответственно с началом второго провода двухпроводной линии связи и с концом первого провода упомянутой линии, отличающийся тем, что первый вход первого компаратора соединен с аналоговым входом микро-ЭВМ, а аналоговый вход цифроаналогового преобразователя соединен с аналоговым выходом микро-ЭВМ. 16035 1 2012.06.30 Изобретение относится к области цифровой схемотехники и может быть использовано при проектировании микропроцессорных структур. Известны каналы связи, содержащие приемопередатчики, которые объединены двухпроводной линией связи 1. Однако здесь отсутствует режим одновременно двунаправленной передачи параллельного цифрового кода в виде импульса аналогового сигнала. Наиболее близким предлагаемому является двухпроводный канал связи между двумя одинаковыми самосинхронизирующимися приемопередатчиками 2. Недостатком известного канала связи является отсутствие режима одновременно двунаправленного приема информации по двухпроводной линии связи, поскольку прием данных осуществляется каждым приемопередатчиком по очереди и методом последовательного приближения. Задача изобретения - увеличение скорости потока информации независимо от параметров схемы. Технический результат изобретения - это одновременно двунаправленный прием параллельного цифрового кода в виде импульса аналогового сигнала. Суть изобретения поясняется чертежами, где На фиг. 1 приведена функциональная схема приемопередатчика. На фиг. 2 приведена функциональная схема цифроаналогового канала связи. Приемопередатчик (фиг. 1) содержит микро-ЭВМ 1, компаратор 2, компаратор 3, ЦАП 4, причем первый вход компаратора 2 соединен с первым аналоговым выходом ЦАП 4,вторым входом компаратора 3, аналоговым входом микро-ЭВМ и является первым выходом приемопередатчика, при этом второй вход компаратора 2 соединен с первым входом компаратора 3, вторым аналоговым выходом ЦАП 4 и общим полюсом питания и является вторым выходом приемопередатчика, при этом аналоговый вход ЦАП 4 предназначен для опорного напряжения и соединен с аналоговым выходом микро-ЭВМ 1, а выход компаратора 2 соединен со входом прерывания и первым входом параллельного порта микроЭВМ 1, а выход компаратора 3 соединен со вторым входом параллельного порта микроЭВМ 1, причем цифровые выходы параллельного порта микро-ЭВМ 1 соответственно соединены с цифровыми входами ЦАП 4. Цифроаналоговый канал связи (фиг. 2) содержит два одинаковых приемопередатчика,объединенных двухпроводной линией связи 2, причем первый выход приемопередатчика 1 соединен со вторым выходом приемопередатчика 3, а второй выход приемопередатчика 1 соединен с первым выходом приемопередатчика 3. Устройство работает следующим образом. В выходном параллельном порту микро ЭВМ 1 (фиг. 1) установлен цифровой код, который поступает на цифровой вход ЦАП 4, а аналоговые выходы ЦАП 4 приемопередатчика 1 (фиг. 2) последовательно соединены с аналоговыми выходами ЦАП 4 (фиг. 1) приемопередатчика 3 (фиг. 2) посредством двухпроводной линии связи 2, в результате чего микро-ЭВМ 1 (фиг. 1) каждого приемопередатчика (фиг. 2) воспринимает прерывание или состояние цифровых входов параллельного порта микро-ЭВМ 1 (фиг. 1), которые осуществляют одновременно двунаправленную передачу данных. Система статична, поэтому, пользуясь законом Ома, функционально можно записатьл 12,где л - напряжение в двухпроводной линии связи 2 (фиг. 2). 1,2 - передаточные функции цифрового параллельного кода приемопередатчиков(фиг. 2).- опорное напряжение для цифроаналогового преобразователя 4 (фиг. 1). В результате чего каждая микро-ЭВМ 1 (фиг. 1) вычисляет и формирует параллельный код в виде импульса аналогового сигнала в линии связи 2 (фиг. 2), в результате чего 16035 1 2012.06.30 л 0, что является синхросигналом, так как параллельные цифровые коды портов каждой микро-ЭВМ 1(фиг. 1) равны между собой. Таким образом, в двухпроводном канале связи осуществляется одновременно двунаправленная приемопередача данных в виде импульса аналогового сигнала между двумя одинаковыми самосинхронизирующимися приемопередатчиками. Источники информации 1. Шевкопляс Б.В. Микропроцессорные структуры. Инженерные решения. - Москва Радио и связь, 1990. - С. 231-232. 2.10054 С 1, 2007. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
