Способ определения ведомственной принадлежности беспилотного летательного аппарата

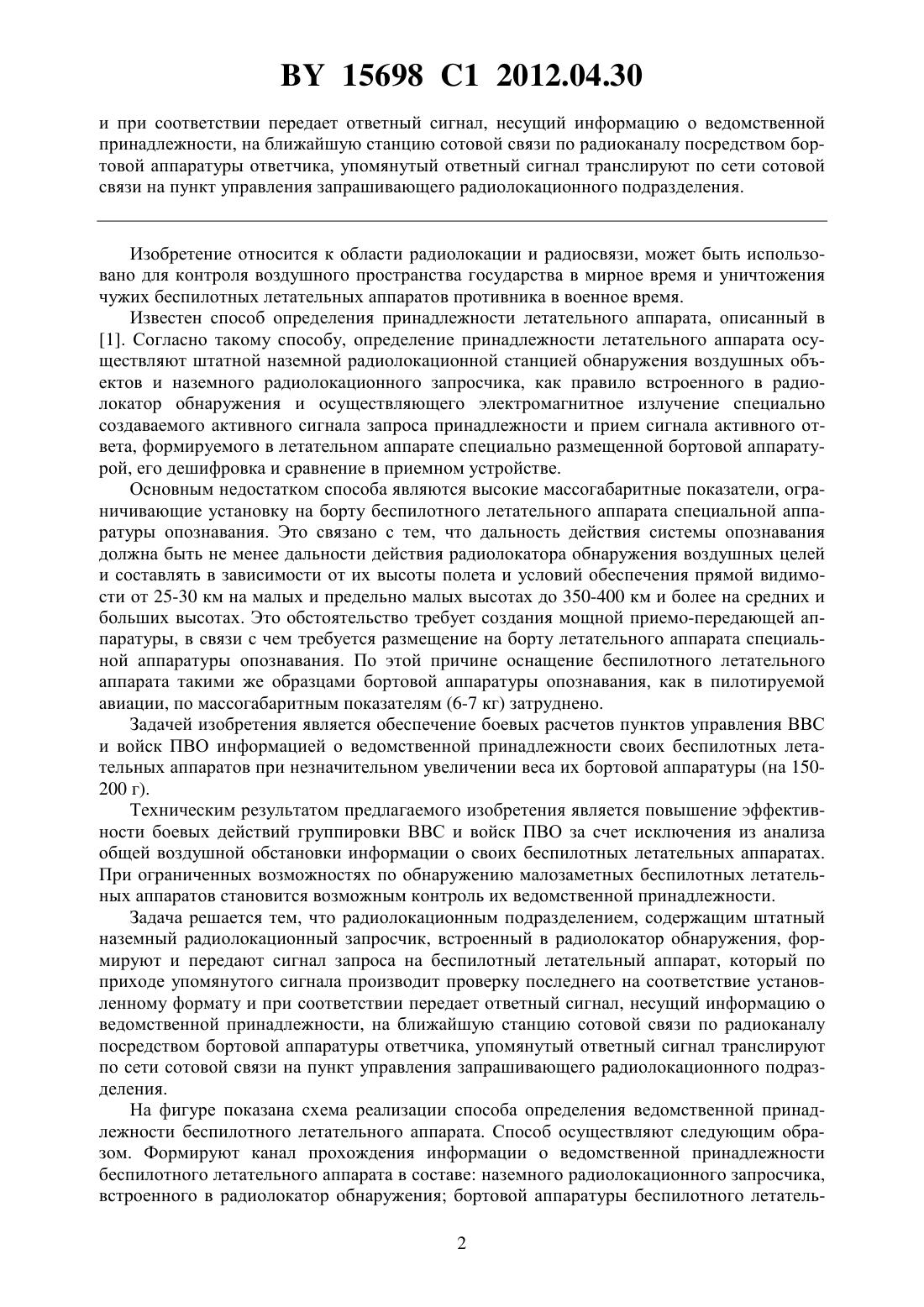

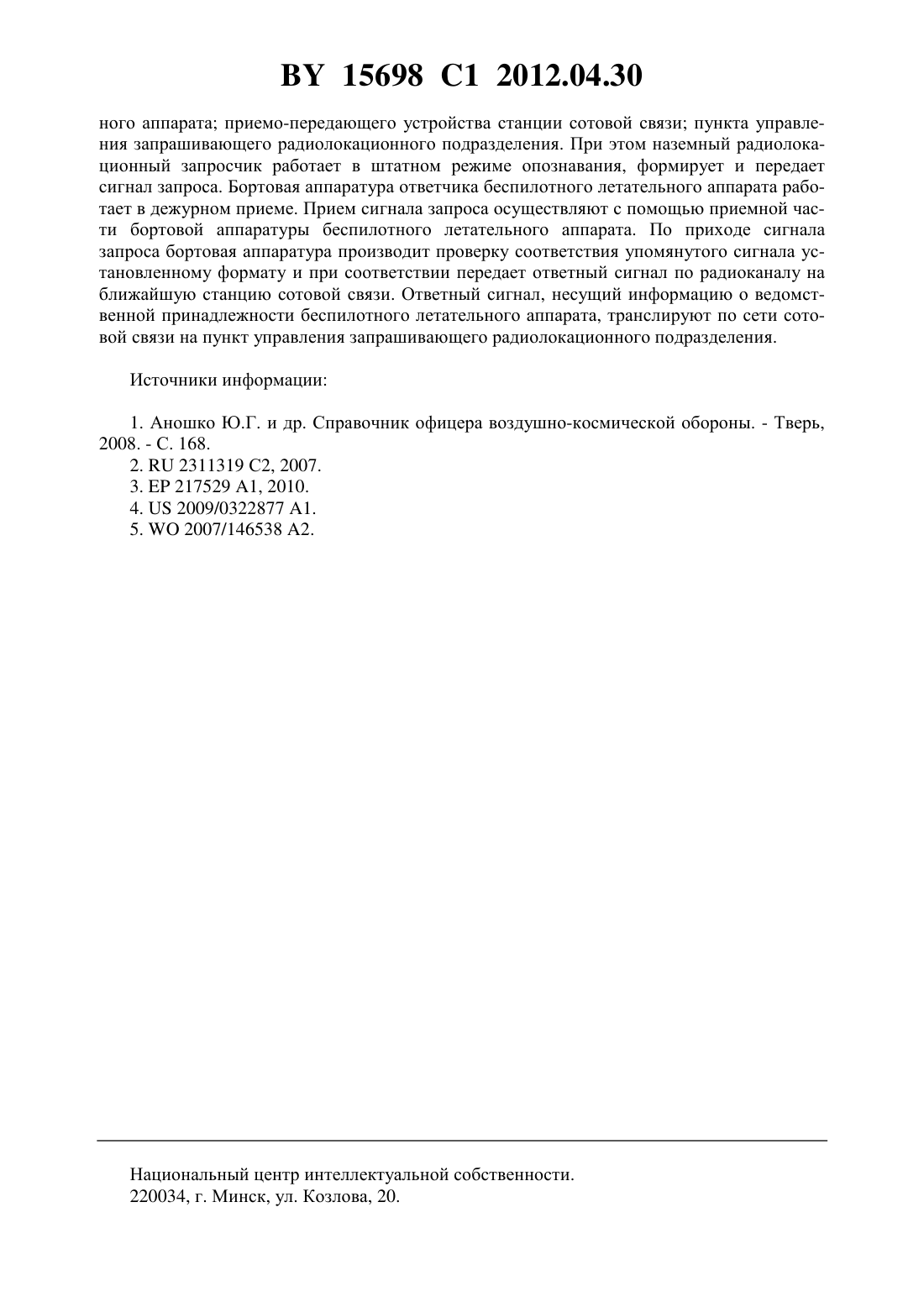

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОПРЕДЕЛЕНИЯ ВЕДОМСТВЕННОЙ ПРИНАДЛЕЖНОСТИ БЕСПИЛОТНОГО ЛЕТАТЕЛЬНОГО АППАРАТА(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Денисенко Игорь Григорьевич Иванишин Павел Валерьевич Воронин Олег Викторович Ольховик Анатолий Александрович Ярмонтович Константин Николаевич(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Способ определения ведомственной принадлежности беспилотного летательного аппарата радиолокационным подразделением, содержащим штатный наземный радиолокационный запросчик, встроенный в радиолокатор обнаружения, при котором формируют и передают сигнал запроса на беспилотный летательный аппарат, который по приходе упомянутого сигнала производит проверку последнего на соответствие установленному формату 15698 1 2012.04.30 и при соответствии передает ответный сигнал, несущий информацию о ведомственной принадлежности, на ближайшую станцию сотовой связи по радиоканалу посредством бортовой аппаратуры ответчика, упомянутый ответный сигнал транслируют по сети сотовой связи на пункт управления запрашивающего радиолокационного подразделения. Изобретение относится к области радиолокации и радиосвязи, может быть использовано для контроля воздушного пространства государства в мирное время и уничтожения чужих беспилотных летательных аппаратов противника в военное время. Известен способ определения принадлежности летательного аппарата, описанный в 1. Согласно такому способу, определение принадлежности летательного аппарата осуществляют штатной наземной радиолокационной станцией обнаружения воздушных объектов и наземного радиолокационного запросчика, как правило встроенного в радиолокатор обнаружения и осуществляющего электромагнитное излучение специально создаваемого активного сигнала запроса принадлежности и прием сигнала активного ответа, формируемого в летательном аппарате специально размещенной бортовой аппаратурой, его дешифровка и сравнение в приемном устройстве. Основным недостатком способа являются высокие массогабаритные показатели, ограничивающие установку на борту беспилотного летательного аппарата специальной аппаратуры опознавания. Это связано с тем, что дальность действия системы опознавания должна быть не менее дальности действия радиолокатора обнаружения воздушных целей и составлять в зависимости от их высоты полета и условий обеспечения прямой видимости от 25-30 км на малых и предельно малых высотах до 350-400 км и более на средних и больших высотах. Это обстоятельство требует создания мощной приемо-передающей аппаратуры, в связи с чем требуется размещение на борту летательного аппарата специальной аппаратуры опознавания. По этой причине оснащение беспилотного летательного аппарата такими же образцами бортовой аппаратуры опознавания, как в пилотируемой авиации, по массогабаритным показателям (6-7 кг) затруднено. Задачей изобретения является обеспечение боевых расчетов пунктов управления ВВС и войск ПВО информацией о ведомственной принадлежности своих беспилотных летательных аппаратов при незначительном увеличении веса их бортовой аппаратуры (на 150200 г). Техническим результатом предлагаемого изобретения является повышение эффективности боевых действий группировки ВВС и войск ПВО за счет исключения из анализа общей воздушной обстановки информации о своих беспилотных летательных аппаратах. При ограниченных возможностях по обнаружению малозаметных беспилотных летательных аппаратов становится возможным контроль их ведомственной принадлежности. Задача решается тем, что радиолокационным подразделением, содержащим штатный наземный радиолокационный запросчик, встроенный в радиолокатор обнаружения, формируют и передают сигнал запроса на беспилотный летательный аппарат, который по приходе упомянутого сигнала производит проверку последнего на соответствие установленному формату и при соответствии передает ответный сигнал, несущий информацию о ведомственной принадлежности, на ближайшую станцию сотовой связи по радиоканалу посредством бортовой аппаратуры ответчика, упомянутый ответный сигнал транслируют по сети сотовой связи на пункт управления запрашивающего радиолокационного подразделения. На фигуре показана схема реализации способа определения ведомственной принадлежности беспилотного летательного аппарата. Способ осуществляют следующим образом. Формируют канал прохождения информации о ведомственной принадлежности беспилотного летательного аппарата в составе наземного радиолокационного запросчика,встроенного в радиолокатор обнаружения бортовой аппаратуры беспилотного летатель 2 15698 1 2012.04.30 ного аппарата приемо-передающего устройства станции сотовой связи пункта управления запрашивающего радиолокационного подразделения. При этом наземный радиолокационный запросчик работает в штатном режиме опознавания, формирует и передает сигнал запроса. Бортовая аппаратура ответчика беспилотного летательного аппарата работает в дежурном приеме. Прием сигнала запроса осуществляют с помощью приемной части бортовой аппаратуры беспилотного летательного аппарата. По приходе сигнала запроса бортовая аппаратура производит проверку соответствия упомянутого сигнала установленному формату и при соответствии передает ответный сигнал по радиоканалу на ближайшую станцию сотовой связи. Ответный сигнал, несущий информацию о ведомственной принадлежности беспилотного летательного аппарата, транслируют по сети сотовой связи на пункт управления запрашивающего радиолокационного подразделения. Источники информации 1. Аношко Ю.Г. и др. Справочник офицера воздушно-космической обороны. - Тверь,2008. - С. 168. 2.2311319 С 2, 2007. 3.217529 1, 2010. 4.2009/0322877 1. 5.2007/146538 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
