Способ повышения отношения полезный сигнал/пассивная помеха на входе приемного устройства радиолокационной станции

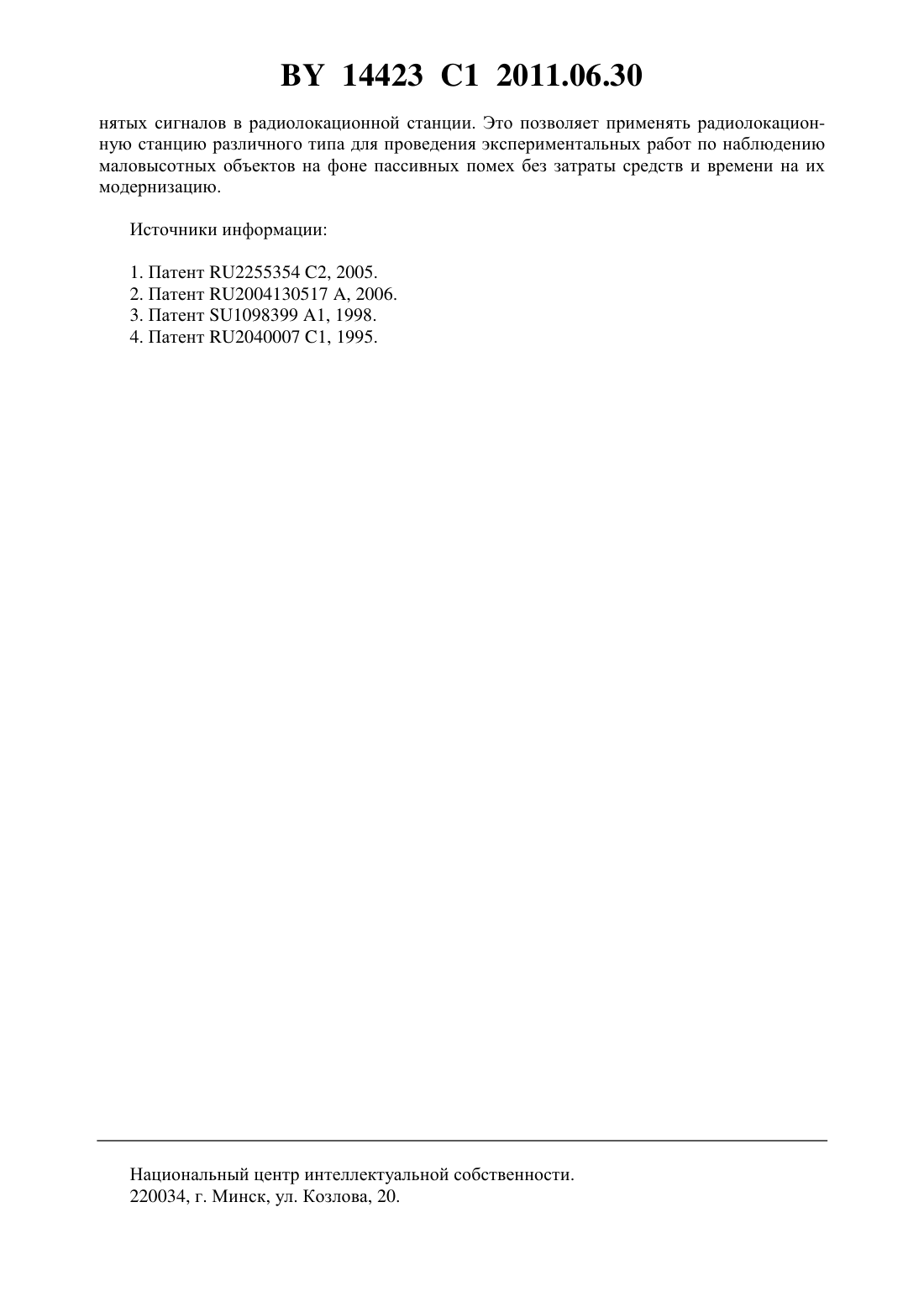

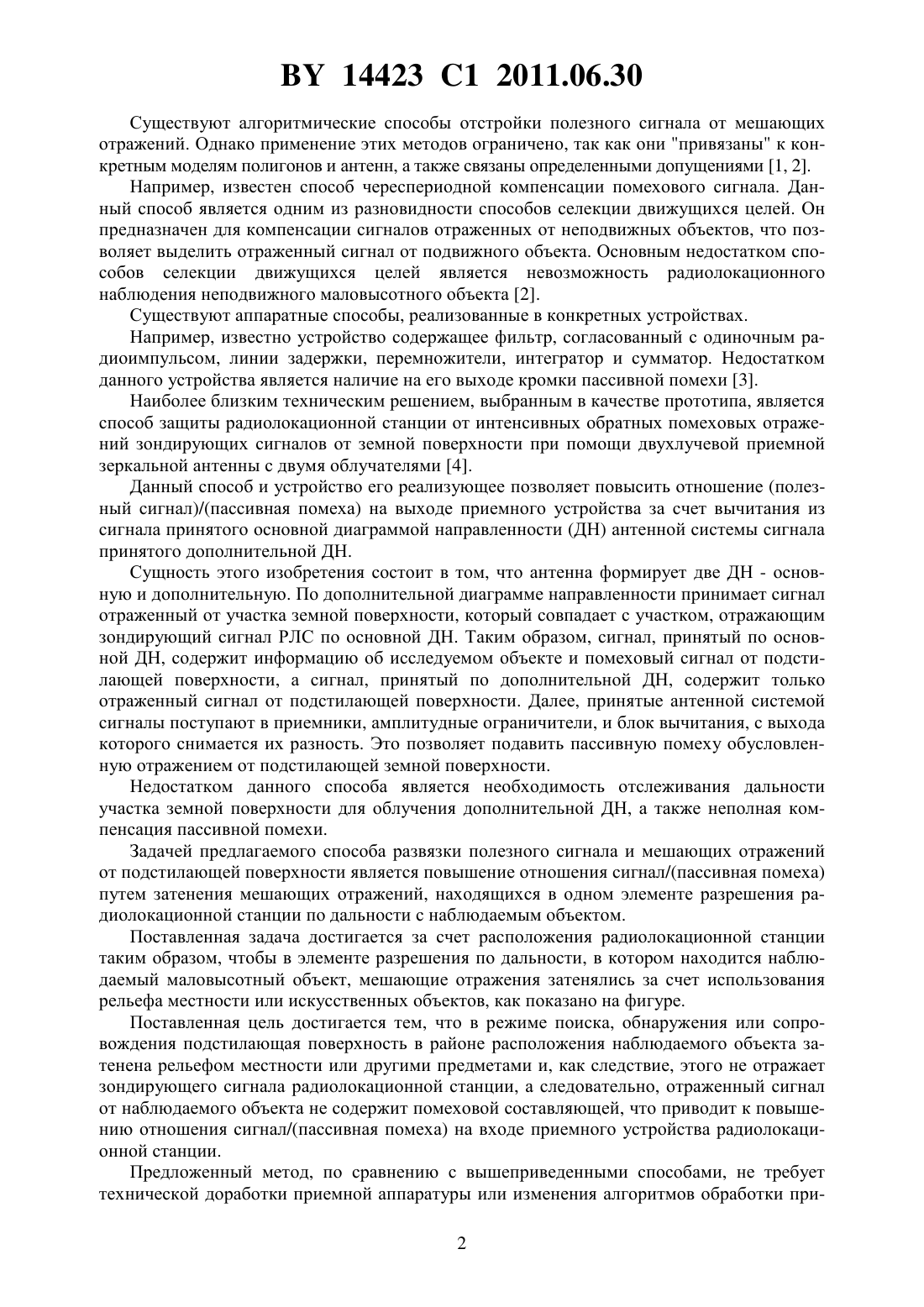

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОВЫШЕНИЯ ОТНОШЕНИЯ ПОЛЕЗНЫЙ СИГНАЛ/ПАССИВНАЯ ПОМЕХА НА ВХОДЕ ПРИЕМНОГО УСТРОЙСТВА РАДИОЛОКАЦИОННОЙ СТАНЦИИ(71) Заявители Пащенко Константин Константинович Лапука Олег Георгиевич Калитин Сергей Борисович Морозов Дмитрий Васильевич(72) Авторы Пащенко Константин Константинович Лапука Олег Георгиевич Калитин Сергей Борисович Морозов Дмитрий Васильевич(73) Патентообладатели Пащенко Константин Константинович Лапука Олег Георгиевич Калитин Сергей Борисович Морозов Дмитрий Васильевич(57) Способ повышения отношения полезный сигнал/пассивная помеха на входе приемного устройства радиолокационной станции при наблюдении за маловысотными объектами на фоне пассивных помех, обусловленных мешающими отражениями зондирующего сигнала от подстилающей поверхности, отличающийся тем, что упомянутое отношение повышают путем выбора позиции радиолокационной станции таким образом, чтобы мешающие отражения, находящиеся в одном элементе разрешения радиолокационной станции по дальности с наблюдаемым объектом, затенялись рельефом местности или искусственными объектами. Изобретение относится к области радиолокации и может быть использовано при проведении экспериментальных работ по наблюдению радиолокационными станциями маловысотных объектов на фоне пассивных помех, обусловленных мешающими отражениями от подстилающей поверхности. 14423 1 2011.06.30 Существуют алгоритмические способы отстройки полезного сигнала от мешающих отражений. Однако применение этих методов ограничено, так как они привязаны к конкретным моделям полигонов и антенн, а также связаны определенными допущениями 1, 2. Например, известен способ череспериодной компенсации помехового сигнала. Данный способ является одним из разновидности способов селекции движущихся целей. Он предназначен для компенсации сигналов отраженных от неподвижных объектов, что позволяет выделить отраженный сигнал от подвижного объекта. Основным недостатком способов селекции движущихся целей является невозможность радиолокационного наблюдения неподвижного маловысотного объекта 2. Существуют аппаратные способы, реализованные в конкретных устройствах. Например, известно устройство содержащее фильтр, согласованный с одиночным радиоимпульсом, линии задержки, перемножители, интегратор и сумматор. Недостатком данного устройства является наличие на его выходе кромки пассивной помехи 3. Наиболее близким техническим решением, выбранным в качестве прототипа, является способ защиты радиолокационной станции от интенсивных обратных помеховых отражений зондирующих сигналов от земной поверхности при помощи двухлучевой приемной зеркальной антенны с двумя облучателями 4. Данный способ и устройство его реализующее позволяет повысить отношение (полезный сигнал)/(пассивная помеха) на выходе приемного устройства за счет вычитания из сигнала принятого основной диаграммой направленности (ДН) антенной системы сигнала принятого дополнительной ДН. Сущность этого изобретения состоит в том, что антенна формирует две ДН - основную и дополнительную. По дополнительной диаграмме направленности принимает сигнал отраженный от участка земной поверхности, который совпадает с участком, отражающим зондирующий сигнал РЛС по основной ДН. Таким образом, сигнал, принятый по основной ДН, содержит информацию об исследуемом объекте и помеховый сигнал от подстилающей поверхности, а сигнал, принятый по дополнительной ДН, содержит только отраженный сигнал от подстилающей поверхности. Далее, принятые антенной системой сигналы поступают в приемники, амплитудные ограничители, и блок вычитания, с выхода которого снимается их разность. Это позволяет подавить пассивную помеху обусловленную отражением от подстилающей земной поверхности. Недостатком данного способа является необходимость отслеживания дальности участка земной поверхности для облучения дополнительной ДН, а также неполная компенсация пассивной помехи. Задачей предлагаемого способа развязки полезного сигнала и мешающих отражений от подстилающей поверхности является повышение отношения сигнал/(пассивная помеха) путем затенения мешающих отражений, находящихся в одном элементе разрешения радиолокационной станции по дальности с наблюдаемым объектом. Поставленная задача достигается за счет расположения радиолокационной станции таким образом, чтобы в элементе разрешения по дальности, в котором находится наблюдаемый маловысотный объект, мешающие отражения затенялись за счет использования рельефа местности или искусственных объектов, как показано на фигуре. Поставленная цель достигается тем, что в режиме поиска, обнаружения или сопровождения подстилающая поверхность в районе расположения наблюдаемого объекта затенена рельефом местности или другими предметами и, как следствие, этого не отражает зондирующего сигнала радиолокационной станции, а следовательно, отраженный сигнал от наблюдаемого объекта не содержит помеховой составляющей, что приводит к повышению отношения сигнал/(пассивная помеха) на входе приемного устройства радиолокационной станции. Предложенный метод, по сравнению с вышеприведенными способами, не требует технической доработки приемной аппаратуры или изменения алгоритмов обработки при 2 14423 1 2011.06.30 нятых сигналов в радиолокационной станции. Это позволяет применять радиолокационную станцию различного типа для проведения экспериментальных работ по наблюдению маловысотных объектов на фоне пассивных помех без затраты средств и времени на их модернизацию. Источники информации 1. Патент 2255354 2, 2005. 2. Патент 2004130517 , 2006. 3. Патент 1098399 1, 1998. 4. Патент 2040007 1, 1995. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
