Способ контроля качества вновь устроенного асфальтобетонного покрытия

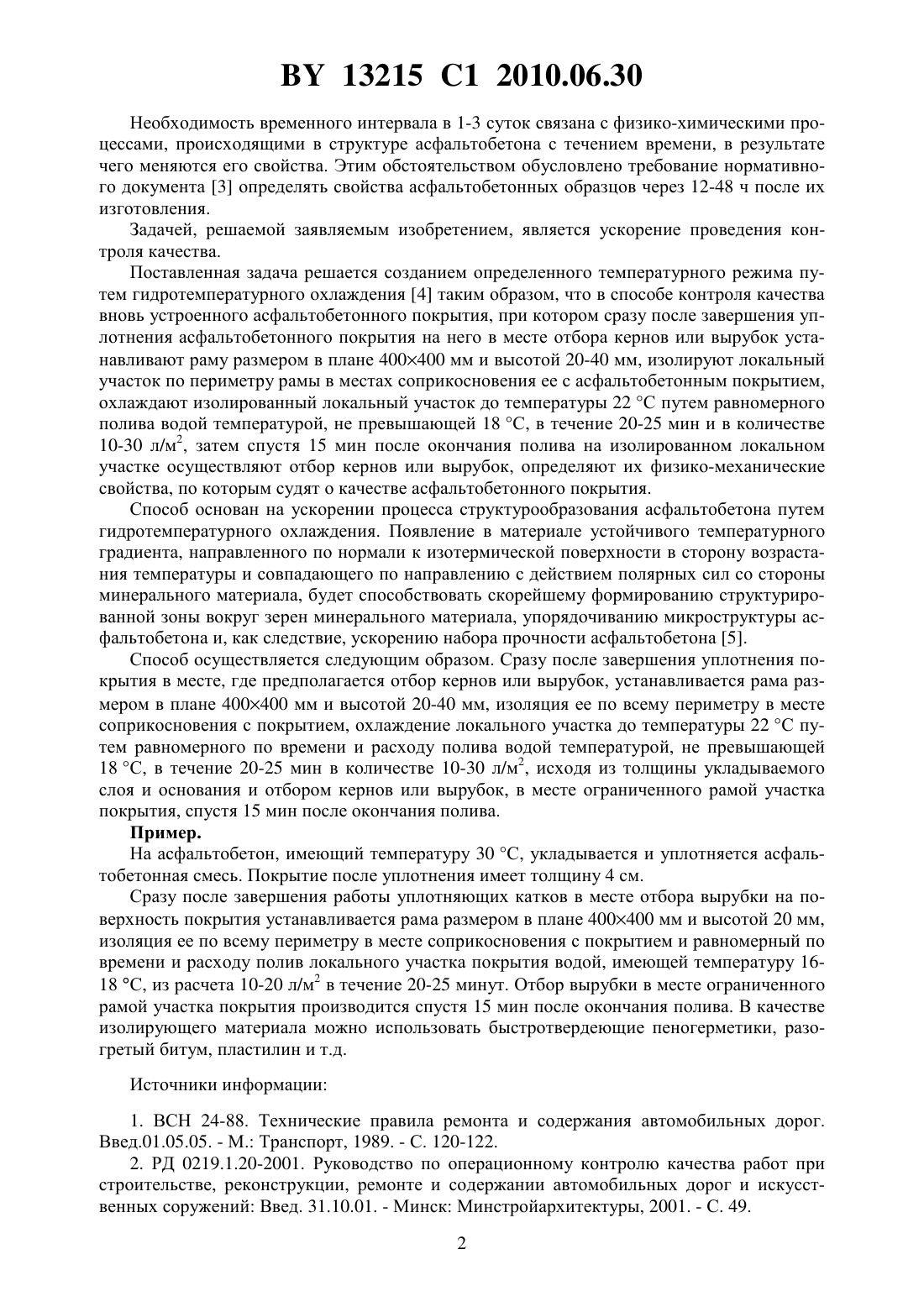

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ КОНТРОЛЯ КАЧЕСТВА ВНОВЬ УСТРОЕННОГО АСФАЛЬТОБЕТОННОГО ПОКРЫТИЯ(71) Заявитель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Жайлович Игорь Львович Яромко Вячеслав Николаевич(73) Патентообладатель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Способ контроля качества вновь устроенного асфальтобетонного покрытия, при котором сразу после завершения уплотнения асфальтобетонного покрытия на него в месте отбора кернов или вырубок устанавливают раму размером в плане 400400 мм и высотой 20-40 мм, изолируют локальный участок по периметру рамы в местах соприкосновения ее с асфальтобетонным покрытием, охлаждают изолированный локальный участок до температуры 22 С путем равномерного полива водой температурой, не превышающей 18 С, в течение 20-25 мин и в количестве 10-30 л/м 2, затем спустя 15 мин после окончания полива на изолированном локальном участке осуществляют отбор кернов или вырубок, определяют их физико-механические свойства, по которым судят о качестве асфальтобетонного покрытия. Изобретение относится к испытаниям дорожно-строительных материалов, а именно к способу контроля качества асфальтобетонного покрытия. Известен способ контроля качества асфальтобетона, когда после уплотнения покрытия оно охлаждается при температуре окружающего воздуха, и через 1-3 суток осуществляется отбор кернов или вырубок 1, 2, 3. Однако такой способ имеет ряд существенных недостатков, связанных с тем, что отбор кернов или вырубок из покрытия через 1-3 суток не позволяет получать оперативную информацию о качестве устроенного покрытия и таким образом влиять на технологический процесс в случае его нарушения и устранять возникающие неполадки. 13215 1 2010.06.30 Необходимость временного интервала в 1-3 суток связана с физико-химическими процессами, происходящими в структуре асфальтобетона с течением времени, в результате чего меняются его свойства. Этим обстоятельством обусловлено требование нормативного документа 3 определять свойства асфальтобетонных образцов через 12-48 ч после их изготовления. Задачей, решаемой заявляемым изобретением, является ускорение проведения контроля качества. Поставленная задача решается созданием определенного температурного режима путем гидротемпературного охлаждения 4 таким образом, что в способе контроля качества вновь устроенного асфальтобетонного покрытия, при котором сразу после завершения уплотнения асфальтобетонного покрытия на него в месте отбора кернов или вырубок устанавливают раму размером в плане 400400 мм и высотой 20-40 мм, изолируют локальный участок по периметру рамы в местах соприкосновения ее с асфальтобетонным покрытием,охлаждают изолированный локальный участок до температуры 22 С путем равномерного полива водой температурой, не превышающей 18 С, в течение 20-25 мин и в количестве 10-30 л/м 2, затем спустя 15 мин после окончания полива на изолированном локальном участке осуществляют отбор кернов или вырубок, определяют их физико-механические свойства, по которым судят о качестве асфальтобетонного покрытия. Способ основан на ускорении процесса структурообразования асфальтобетона путем гидротемпературного охлаждения. Появление в материале устойчивого температурного градиента, направленного по нормали к изотермической поверхности в сторону возрастания температуры и совпадающего по направлению с действием полярных сил со стороны минерального материала, будет способствовать скорейшему формированию структурированной зоны вокруг зерен минерального материала, упорядочиванию микроструктуры асфальтобетона и, как следствие, ускорению набора прочности асфальтобетона 5. Способ осуществляется следующим образом. Сразу после завершения уплотнения покрытия в месте, где предполагается отбор кернов или вырубок, устанавливается рама размером в плане 400400 мм и высотой 20-40 мм, изоляция ее по всему периметру в месте соприкосновения с покрытием, охлаждение локального участка до температуры 22 С путем равномерного по времени и расходу полива водой температурой, не превышающей 18 С, в течение 20-25 мин в количестве 10-30 л/м 2, исходя из толщины укладываемого слоя и основания и отбором кернов или вырубок, в месте ограниченного рамой участка покрытия, спустя 15 мин после окончания полива. Пример. На асфальтобетон, имеющий температуру 30 С, укладывается и уплотняется асфальтобетонная смесь. Покрытие после уплотнения имеет толщину 4 см. Сразу после завершения работы уплотняющих катков в месте отбора вырубки на поверхность покрытия устанавливается рама размером в плане 400400 мм и высотой 20 мм,изоляция ее по всему периметру в месте соприкосновения с покрытием и равномерный по времени и расходу полив локального участка покрытия водой, имеющей температуру 1618 С, из расчета 10-20 л/м 2 в течение 20-25 минут. Отбор вырубки в месте ограниченного рамой участка покрытия производится спустя 15 мин после окончания полива. В качестве изолирующего материала можно использовать быстротвердеющие пеногерметики, разогретый битум, пластилин и т.д. Источники информации 1. ВСН 24-88. Технические правила ремонта и содержания автомобильных дорог. Введ.01.05.05. - М. Транспорт, 1989. - С. 120-122. 2. РД 0219.1.20-2001. Руководство по операционному контролю качества работ при строительстве, реконструкции, ремонте и содержании автомобильных дорог и искусственных соружений Введ. 31.10.01. - Минск Минстройархитектуры, 2001. - С. 49. 2 13215 1 2010.06.30 3. СТБ 1115-2004. Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Методы испытаний Взамен СТБ 1115-98. Введ. 01.01.05. - Минск Минстройархитектуры,2004. - С. 4, 9. 4. Яромко В.Н., Жайлович И.Л. Ускоренные методы определения механических показателей асфальтобетона // Наука и техника в дорожном строительстве. - 2005. -2. С. 19-21. 5. Яромко В.Н., Жайлович И.Л. Теоретические предпосылки ускорения процесса структурообразования асфальтобетона // Тр. Белорус. гос. технол. ун-т Гл. ред. И.М.Жарский. Сер. . - Минск. - 2005. - Вып. 13. - С. 79-83. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
