Рабочая рукавица

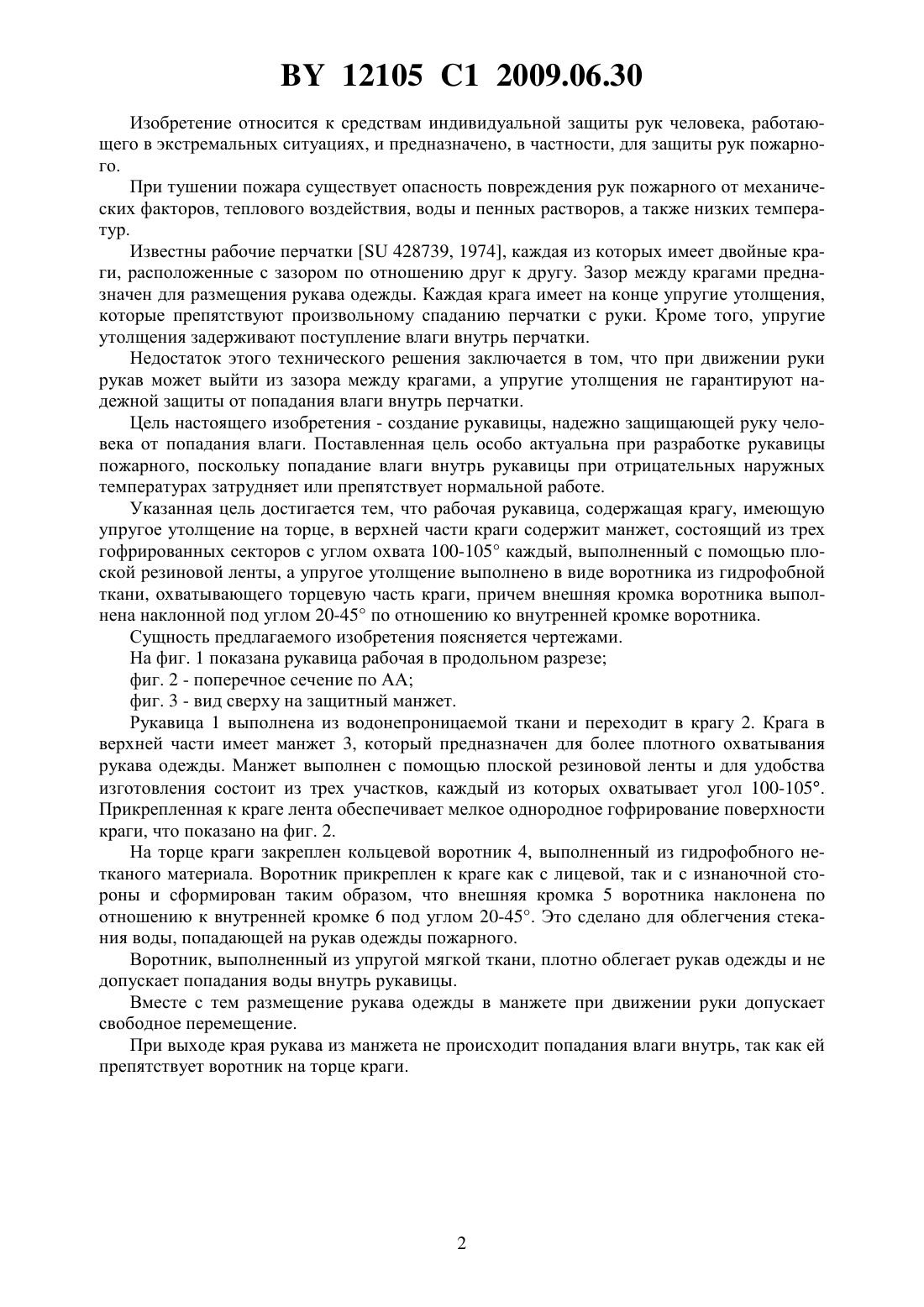

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское государственно-общественное объединение Белорусское добровольное пожарное общество(72) Авторы Астапов Валерий Петрович Нацевский Сергей Анатольевич Жидович Анатолий Иосифович Романов Игорь Георгиевич Сницаренко Анатолий Федорович(73) Патентообладатель Республиканское государственно-общественное объединение Белорусское добровольное пожарное общество(57) Рабочая рукавица, содержащая крагу, имеющую упругое утолщение на торце, отличающаяся тем, что крага включает в верхней части манжет, состоящий из трех гофрированных секторов с углом охвата 100-105 каждый и выполненный с помощью плоской резиновой ленты, а упругое утолщение выполнено в виде воротника из гидрофобной ткани, охватывающего торцевую часть краги, причем внешняя кромка воротника выполнена наклонной под углом 20-45 по отношению ко внутренней кромке воротника. 12105 1 2009.06.30 Изобретение относится к средствам индивидуальной защиты рук человека, работающего в экстремальных ситуациях, и предназначено, в частности, для защиты рук пожарного. При тушении пожара существует опасность повреждения рук пожарного от механических факторов, теплового воздействия, воды и пенных растворов, а также низких температур. Известны рабочие перчатки 428739, 1974, каждая из которых имеет двойные краги, расположенные с зазором по отношению друг к другу. Зазор между крагами предназначен для размещения рукава одежды. Каждая крага имеет на конце упругие утолщения,которые препятствуют произвольному спаданию перчатки с руки. Кроме того, упругие утолщения задерживают поступление влаги внутрь перчатки. Недостаток этого технического решения заключается в том, что при движении руки рукав может выйти из зазора между крагами, а упругие утолщения не гарантируют надежной защиты от попадания влаги внутрь перчатки. Цель настоящего изобретения - создание рукавицы, надежно защищающей руку человека от попадания влаги. Поставленная цель особо актуальна при разработке рукавицы пожарного, поскольку попадание влаги внутрь рукавицы при отрицательных наружных температурах затрудняет или препятствует нормальной работе. Указанная цель достигается тем, что рабочая рукавица, содержащая крагу, имеющую упругое утолщение на торце, в верхней части краги содержит манжет, состоящий из трех гофрированных секторов с углом охвата 100-105 каждый, выполненный с помощью плоской резиновой ленты, а упругое утолщение выполнено в виде воротника из гидрофобной ткани, охватывающего торцевую часть краги, причем внешняя кромка воротника выполнена наклонной под углом 20-45 по отношению ко внутренней кромке воротника. Сущность предлагаемого изобретения поясняется чертежами. На фиг. 1 показана рукавица рабочая в продольном разрезе фиг. 2 - поперечное сечение по АА фиг. 3 - вид сверху на защитный манжет. Рукавица 1 выполнена из водонепроницаемой ткани и переходит в крагу 2. Крага в верхней части имеет манжет 3, который предназначен для более плотного охватывания рукава одежды. Манжет выполнен с помощью плоской резиновой ленты и для удобства изготовления состоит из трех участков, каждый из которых охватывает угол 100-105. Прикрепленная к краге лента обеспечивает мелкое однородное гофрирование поверхности краги, что показано на фиг. 2. На торце краги закреплен кольцевой воротник 4, выполненный из гидрофобного нетканого материала. Воротник прикреплен к краге как с лицевой, так и с изнаночной стороны и сформирован таким образом, что внешняя кромка 5 воротника наклонена по отношению к внутренней кромке 6 под углом 20-45. Это сделано для облегчения стекания воды, попадающей на рукав одежды пожарного. Воротник, выполненный из упругой мягкой ткани, плотно облегает рукав одежды и не допускает попадания воды внутрь рукавицы. Вместе с тем размещение рукава одежды в манжете при движении руки допускает свободное перемещение. При выходе края рукава из манжета не происходит попадания влаги внутрь, так как ей препятствует воротник на торце краги. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
