Способ изготовления зеленого бутылочного стекла
Номер патента: 12096
Опубликовано: 30.06.2009
Авторы: Бобкова Нинель Мироновна, Шишканова Людмила Георгиевна, Левицкий Иван Адамович
Текст

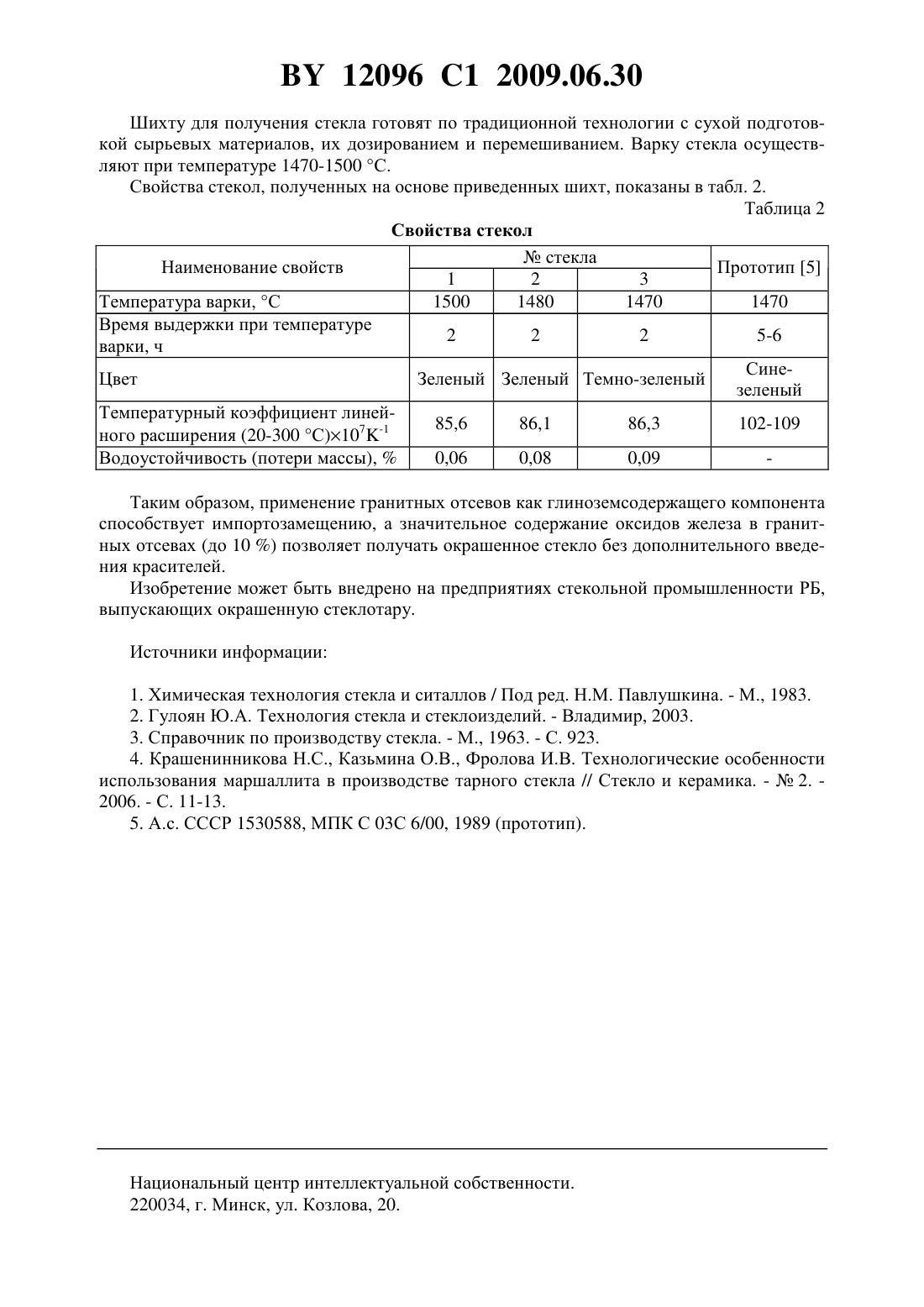

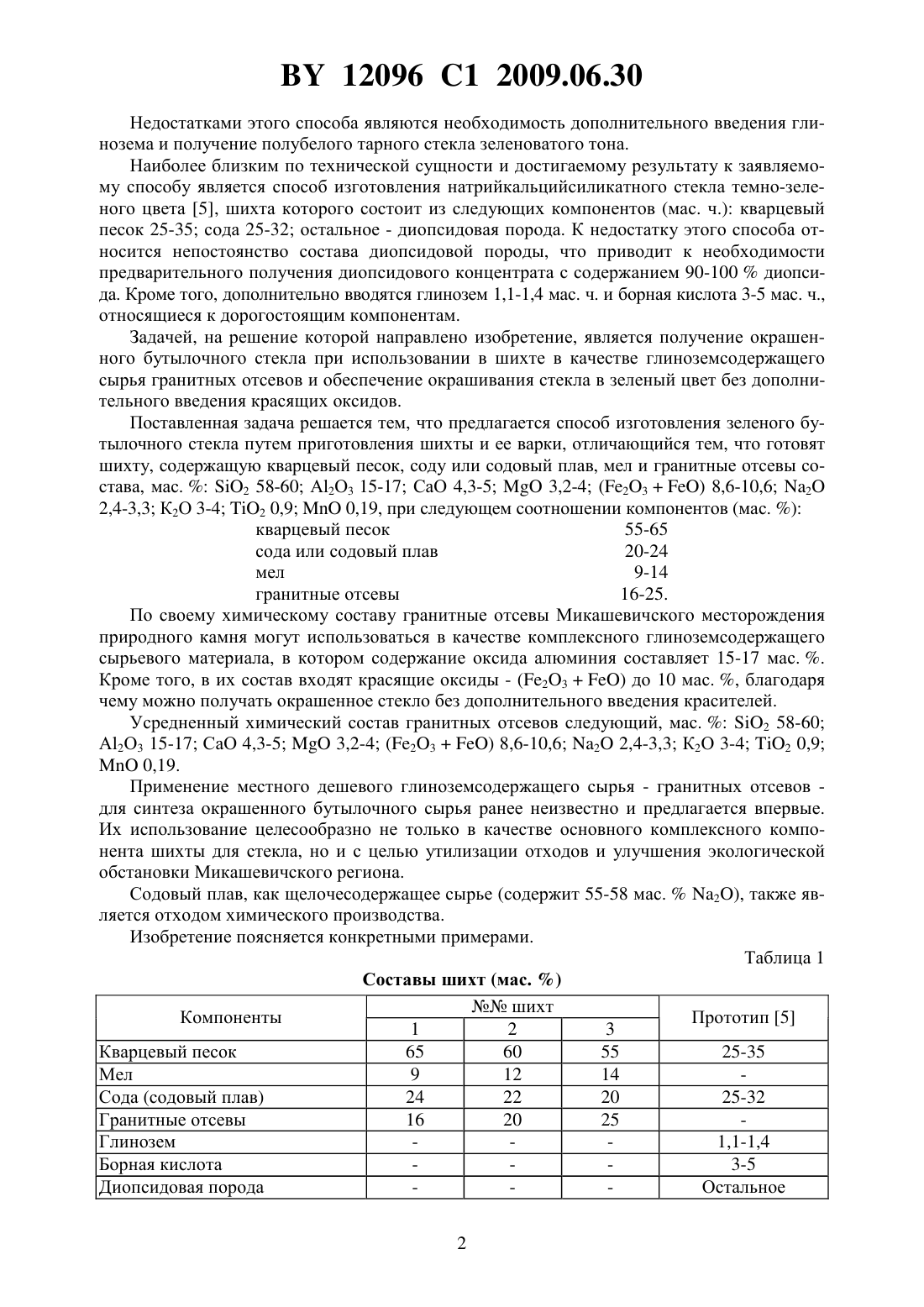

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ИЗГОТОВЛЕНИЯ ЗЕЛЕНОГО БУТЫЛОЧНОГО СТЕКЛА(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Левицкий Иван Адамович Бобкова Нинель Мироновна Шишканова Людмила Георгиевна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Способ изготовления зеленого бутылочного стекла путем приготовления шихты и ее варки, отличающийся тем, что готовят шихту, содержащую кварцевый песок, соду или содовый плав, мел и гранитные отсевы состава, мас.2 58-60, 23 15-17,4,35,0,3,2-4,0, (23) 8,6-10,6, 2 2,4-3,3, 2 3,0-4,0, 2 0,9,0,19, при следующем соотношении компонентов, мас.кварцевый песок 55-65 сода или содовый плав 20-24 мел 9-14 гранитные отсевы 16-25. Изобретение относится к стекольной промышленности, а именно к производству окрашенного бутылочного стекла. Традиционная шихта окрашенного бутылочного стекла содержит кварцевый песок,мел, доломит, соду, глиноземсодержащее сырье, а также в качестве красящих компонентов оксиды железа и хрома 1, 2. Все глиноземсодержащее сырье (полевые шпаты, пегматиты, нефелин и нефелиновый концентрат) является для Республики Беларусь импортируемым. Согласно литературным данным, зеленое бутылочное стекло содержит до 4 мас.А 2 О 3 и в качестве красящих оксидов - оксиды железа до 5 и оксид хрома до 11, 2. Известно темно-зеленое бутылочное стекло, в шихту которого для ввода А 2 О 3 используется нефелиновый концентрат 3. При этом дополнительно в шихту вводятся М 3 О 4 и 23 в качестве красящих компонентов. Известен также способ изготовления тарного стекла, в шихту которого вводится природный минерал - маршалит, отличающийся относительно низким содержанием оксида кремния и повышенным содержанием примесей - А 2 О 3, , , 23 4. Состав шихты (мас. ч.) маршалита 75,05 соды 23,26 доломита 20,50 глинозема 0,99 сульфата натрия 1,17. 12096 1 2009.06.30 Недостатками этого способа являются необходимость дополнительного введения глинозема и получение полубелого тарного стекла зеленоватого тона. Наиболее близким по технической сущности и достигаемому результату к заявляемому способу является способ изготовления натрийкальцийсиликатного стекла темно-зеленого цвета 5, шихта которого состоит из следующих компонентов (мас. ч.) кварцевый песок 25-35 сода 25-32 остальное - диопсидовая порода. К недостатку этого способа относится непостоянство состава диопсидовой породы, что приводит к необходимости предварительного получения диопсидового концентрата с содержанием 90-100 диопсида. Кроме того, дополнительно вводятся глинозем 1,1-1,4 мас. ч. и борная кислота 3-5 мас. ч.,относящиеся к дорогостоящим компонентам. Задачей, на решение которой направлено изобретение, является получение окрашенного бутылочного стекла при использовании в шихте в качестве глиноземсодержащего сырья гранитных отсевов и обеспечение окрашивания стекла в зеленый цвет без дополнительного введения красящих оксидов. Поставленная задача решается тем, что предлагается способ изготовления зеленого бутылочного стекла путем приготовления шихты и ее варки, отличающийся тем, что готовят шихту, содержащую кварцевый песок, соду или содовый плав, мел и гранитные отсевы состава, мас.2 58-60 А 2 О 3 15-17 СаО 4,3-53,2-4 (23) 8,6-10,6 2 2,4-3,3 К 2 О 3-4 2 0,90,19, при следующем соотношении компонентов (мас. ) кварцевый песок 55-65 сода или содовый плав 20-24 мел 9-14 гранитные отсевы 16-25. По своему химическому составу гранитные отсевы Микашевичского месторождения природного камня могут использоваться в качестве комплексного глиноземсодержащего сырьевого материала, в котором содержание оксида алюминия составляет 15-17 мас. . Кроме того, в их состав входят красящие оксиды - (23) до 10 мас. , благодаря чему можно получать окрашенное стекло без дополнительного введения красителей. Усредненный химический состав гранитных отсевов следующий, мас.2 58-60 А 2 О 3 15-17 СаО 4,3-53,2-4 (23) 8,6-10,6 2 2,4-3,3 К 2 О 3-4 2 0,90,19. Применение местного дешевого глиноземсодержащего сырья - гранитных отсевов для синтеза окрашенного бутылочного сырья ранее неизвестно и предлагается впервые. Их использование целесообразно не только в качестве основного комплексного компонента шихты для стекла, но и с целью утилизации отходов и улучшения экологической обстановки Микашевичского региона. Содовый плав, как щелочесодержащее сырье (содержит 55-58 мас.2), также является отходом химического производства. Изобретение поясняется конкретными примерами. Таблица 1 Составы шихт (мас. )шихт Компоненты Прототип 5 1 2 3 Кварцевый песок 65 60 55 25-35 Мел 9 12 14 Сода (содовый плав) 24 22 20 25-32 Гранитные отсевы 16 20 25 Глинозем 1,1-1,4 Борная кислота 3-5 Диопсидовая порода Остальное 2 12096 1 2009.06.30 Шихту для получения стекла готовят по традиционной технологии с сухой подготовкой сырьевых материалов, их дозированием и перемешиванием. Варку стекла осуществляют при температуре 1470-1500 С. Свойства стекол, полученных на основе приведенных шихт, показаны в табл. 2. Таблица 2 Свойства стеколстекла Наименование свойств Прототип 5 1 2 3 Температура варки, С 1500 1480 1470 1470 Время выдержки при температуре 2 2 2 5-6 варки, ч СинеЦвет Зеленый Зеленый Темно-зеленый зеленый Температурный коэффициент линей 85,6 86,1 86,3 102-109 ного расширения (20-300 С)107-1 Водоустойчивость (потери массы),0,06 0,08 0,09 Таким образом, применение гранитных отсевов как глиноземсодержащего компонента способствует импортозамещению, а значительное содержание оксидов железа в гранитных отсевах (до 10 ) позволяет получать окрашенное стекло без дополнительного введения красителей. Изобретение может быть внедрено на предприятиях стекольной промышленности РБ,выпускающих окрашенную стеклотару. Источники информации 1. Химическая технология стекла и ситаллов / Под ред. Н.М. Павлушкина. - М., 1983. 2. Гулоян Ю.А. Технология стекла и стеклоизделий. - Владимир, 2003. 3. Справочник по производству стекла. - М., 1963. - С. 923. 4. Крашенинникова Н.С., Казьмина О.В., Фролова И.В. Технологические особенности использования маршаллита в производстве тарного стекла // Стекло и керамика. -2. 2006. - С. 11-13. 5. А.с. СССР 1530588, МПК С 03 С 6/00, 1989 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: C03C 6/00, C03C 3/076
Метки: способ, стекла, бутылочного, изготовления, зеленого
Код ссылки
<a href="https://by.patents.su/3-12096-sposob-izgotovleniya-zelenogo-butylochnogo-stekla.html" rel="bookmark" title="База патентов Беларуси">Способ изготовления зеленого бутылочного стекла</a>
Предыдущий патент: Сырьевая композиция для нефриттованной глазури
Следующий патент: Способ определения степени черноты материала оребрения в изготовленной теплообменной трубе
Случайный патент: Индукционный датчик
