Асинхронный электродвигатель энергосберегающий

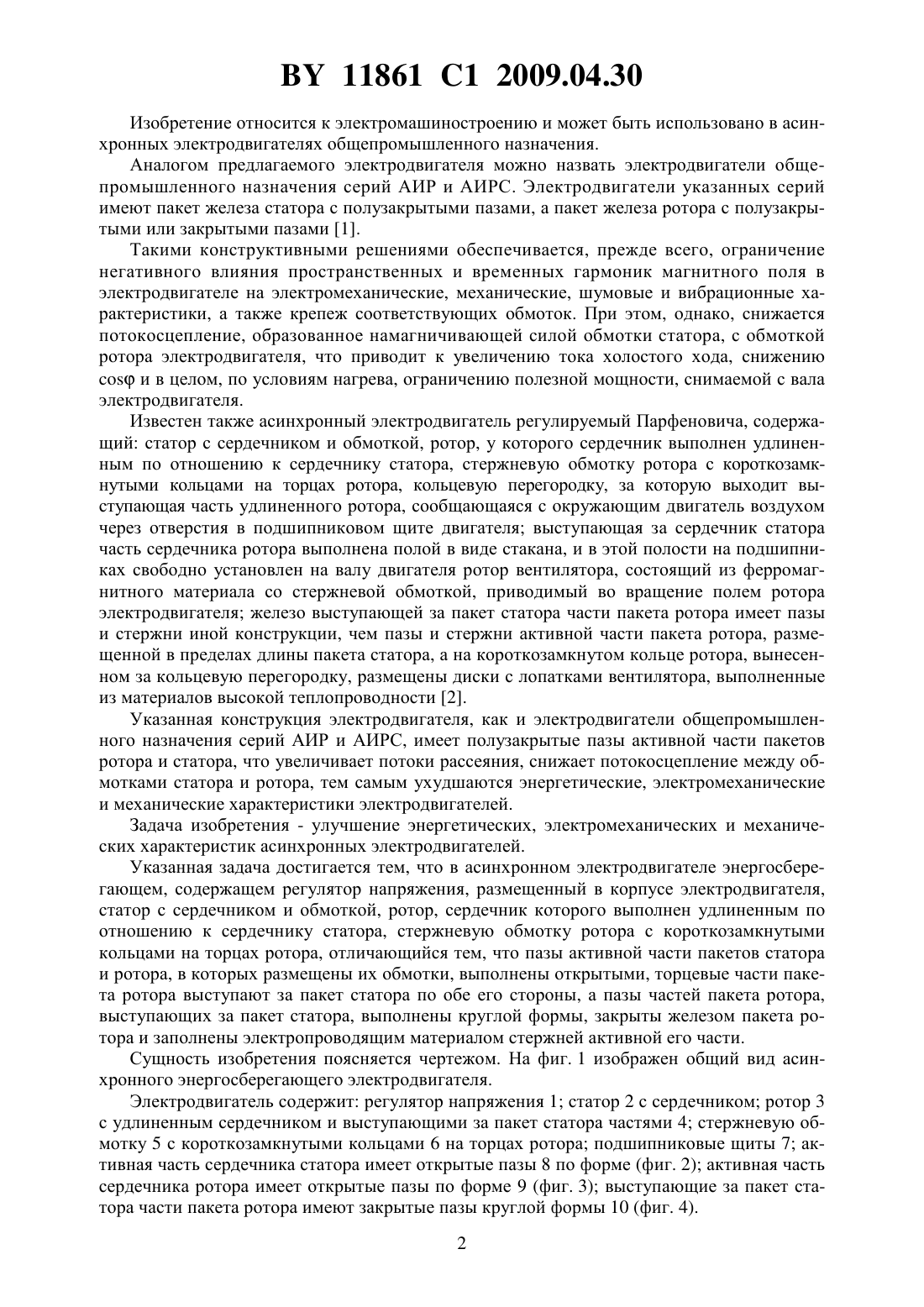

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Парфенович Олег Николаевич Соколов Илья Викторович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Асинхронный электродвигатель энергосберегающий, содержащий регулятор напряжения, размещенный в корпусе электродвигателя, статор с сердечником и обмоткой, ротор, сердечник которого выполнен удлиненным по отношению к сердечнику статора,стержневую обмотку ротора с короткозамкнутыми кольцами на торцах ротора, отличающийся тем, что пазы активной части пакетов статора и ротора, в которых размещены их обмотки, выполнены открытыми, торцевые части пакета ротора выступают за пакет статора по обе его стороны, а пазы частей пакета ротора, выступающих за пакет статора, выполнены круглой формы, закрыты железом пакета ротора и заполнены электропроводящим материалом стержней его активной части. 11861 1 2009.04.30 Изобретение относится к электромашиностроению и может быть использовано в асинхронных электродвигателях общепромышленного назначения. Аналогом предлагаемого электродвигателя можно назвать электродвигатели общепромышленного назначения серий АИР и АИРС. Электродвигатели указанных серий имеют пакет железа статора с полузакрытыми пазами, а пакет железа ротора с полузакрытыми или закрытыми пазами 1. Такими конструктивными решениями обеспечивается, прежде всего, ограничение негативного влияния пространственных и временных гармоник магнитного поля в электродвигателе на электромеханические, механические, шумовые и вибрационные характеристики, а также крепеж соответствующих обмоток. При этом, однако, снижается потокосцепление, образованное намагничивающей силой обмотки статора, с обмоткой ротора электродвигателя, что приводит к увеличению тока холостого хода, снижениюи в целом, по условиям нагрева, ограничению полезной мощности, снимаемой с вала электродвигателя. Известен также асинхронный электродвигатель регулируемый Парфеновича, содержащий статор с сердечником и обмоткой, ротор, у которого сердечник выполнен удлиненным по отношению к сердечнику статора, стержневую обмотку ротора с короткозамкнутыми кольцами на торцах ротора, кольцевую перегородку, за которую выходит выступающая часть удлиненного ротора, сообщающаяся с окружающим двигатель воздухом через отверстия в подшипниковом щите двигателя выступающая за сердечник статора часть сердечника ротора выполнена полой в виде стакана, и в этой полости на подшипниках свободно установлен на валу двигателя ротор вентилятора, состоящий из ферромагнитного материала со стержневой обмоткой, приводимый во вращение полем ротора электродвигателя железо выступающей за пакет статора части пакета ротора имеет пазы и стержни иной конструкции, чем пазы и стержни активной части пакета ротора, размещенной в пределах длины пакета статора, а на короткозамкнутом кольце ротора, вынесенном за кольцевую перегородку, размещены диски с лопатками вентилятора, выполненные из материалов высокой теплопроводности 2. Указанная конструкция электродвигателя, как и электродвигатели общепромышленного назначения серий АИР и АИРС, имеет полузакрытые пазы активной части пакетов ротора и статора, что увеличивает потоки рассеяния, снижает потокосцепление между обмотками статора и ротора, тем самым ухудшаются энергетические, электромеханические и механические характеристики электродвигателей. Задача изобретения - улучшение энергетических, электромеханических и механических характеристик асинхронных электродвигателей. Указанная задача достигается тем, что в асинхронном электродвигателе энергосберегающем, содержащем регулятор напряжения, размещенный в корпусе электродвигателя,статор с сердечником и обмоткой, ротор, сердечник которого выполнен удлиненным по отношению к сердечнику статора, стержневую обмотку ротора с короткозамкнутыми кольцами на торцах ротора, отличающийся тем, что пазы активной части пакетов статора и ротора, в которых размещены их обмотки, выполнены открытыми, торцевые части пакета ротора выступают за пакет статора по обе его стороны, а пазы частей пакета ротора,выступающих за пакет статора, выполнены круглой формы, закрыты железом пакета ротора и заполнены электропроводящим материалом стержней активной его части. Сущность изобретения поясняется чертежом. На фиг. 1 изображен общий вид асинхронного энергосберегающего электродвигателя. Электродвигатель содержит регулятор напряжения 1 статор 2 с сердечником ротор 3 с удлиненным сердечником и выступающими за пакет статора частями 4 стержневую обмотку 5 с короткозамкнутыми кольцами 6 на торцах ротора подшипниковые щиты 7 активная часть сердечника статора имеет открытые пазы 8 поформе (фиг. 2) активная часть сердечника ротора имеет открытые пазы по форме 9 (фиг. 3) выступающие за пакет статора части пакета ротора имеют закрытые пазы круглой формы 10 (фиг. 4). 2 11861 1 2009.04.30 Такая конструкция электродвигателя, за счет применения открытых пазов в активной части пакетов статора и ротора, позволяет снизить потери рассеяния, увеличить потокосцепление между соответствующими обмотками, тем самым снизить ток холостого хода электродвигателя, повысить его КПД и , максимальные и пусковые моменты, при этом снижение влияния пространственных и временных гармоник на соответствующие характеристики электродвигателя будет обеспечиваться эффективным действием противоЭДС гармонических порядков, появляющихся в выступающих за пакет статора частях стержней обмотки ротора. Электронный регулятор напряжения по определению также предназначен для обеспечения режима энергосбережения, может использоваться для регулирования скорости, управляемого пуска и торможения электродвигателя. Предлагаемые конструктивные решения могут быть применены в электродвигателях общепромышленного назначения и в электродвигателях, предназначенных для регулирования частоты вращения частотными преобразователями и регуляторами напряжения. Источники информации 1. Проектирование электрических машин / Под ред. И.П. Копылова, т.1 462 с. - М. Энергоатомиздат, 1993. 2. Патент 4647, МПК 02 9/06, опубл. 30.09.2002. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
