Ветродвигатель

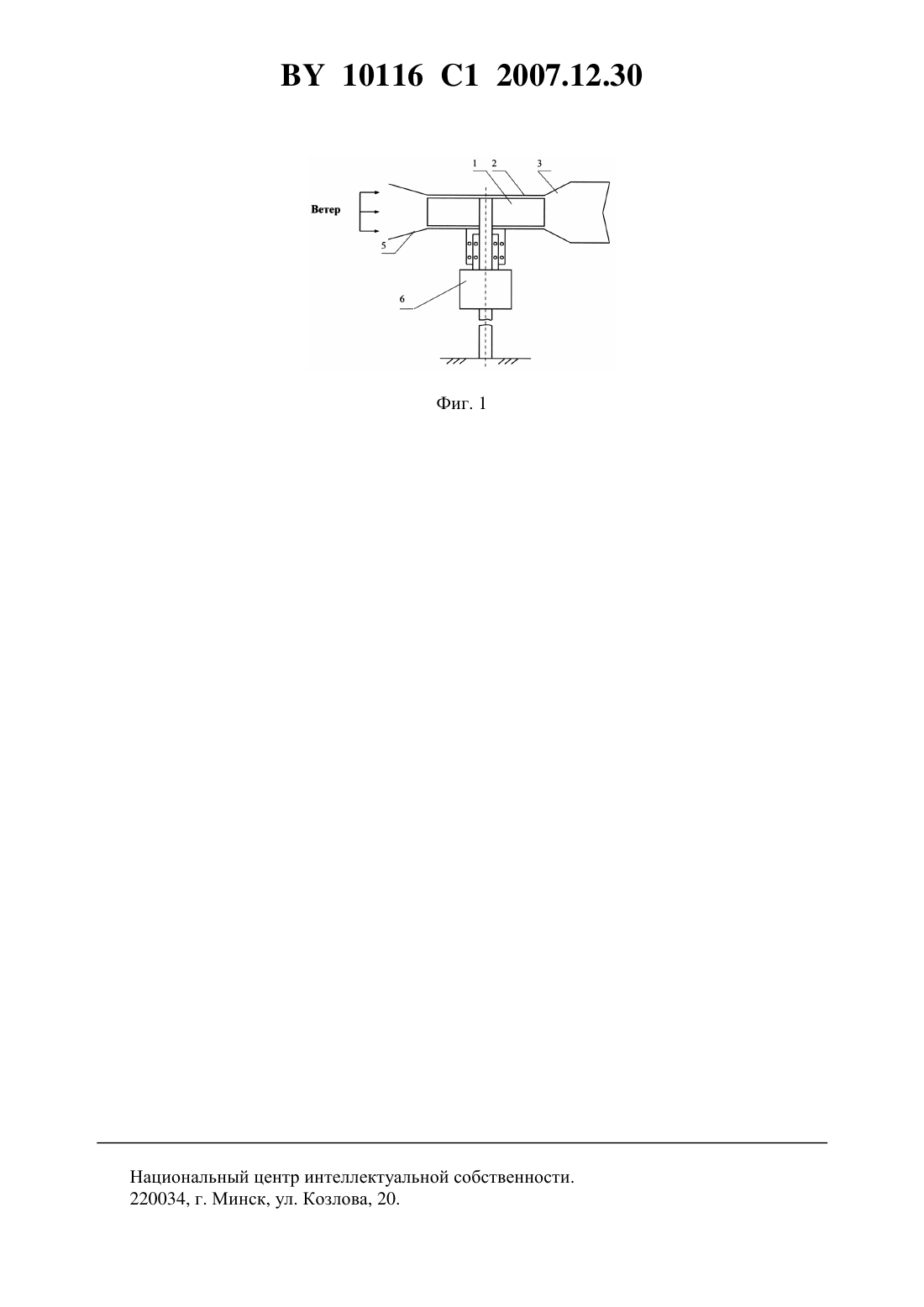

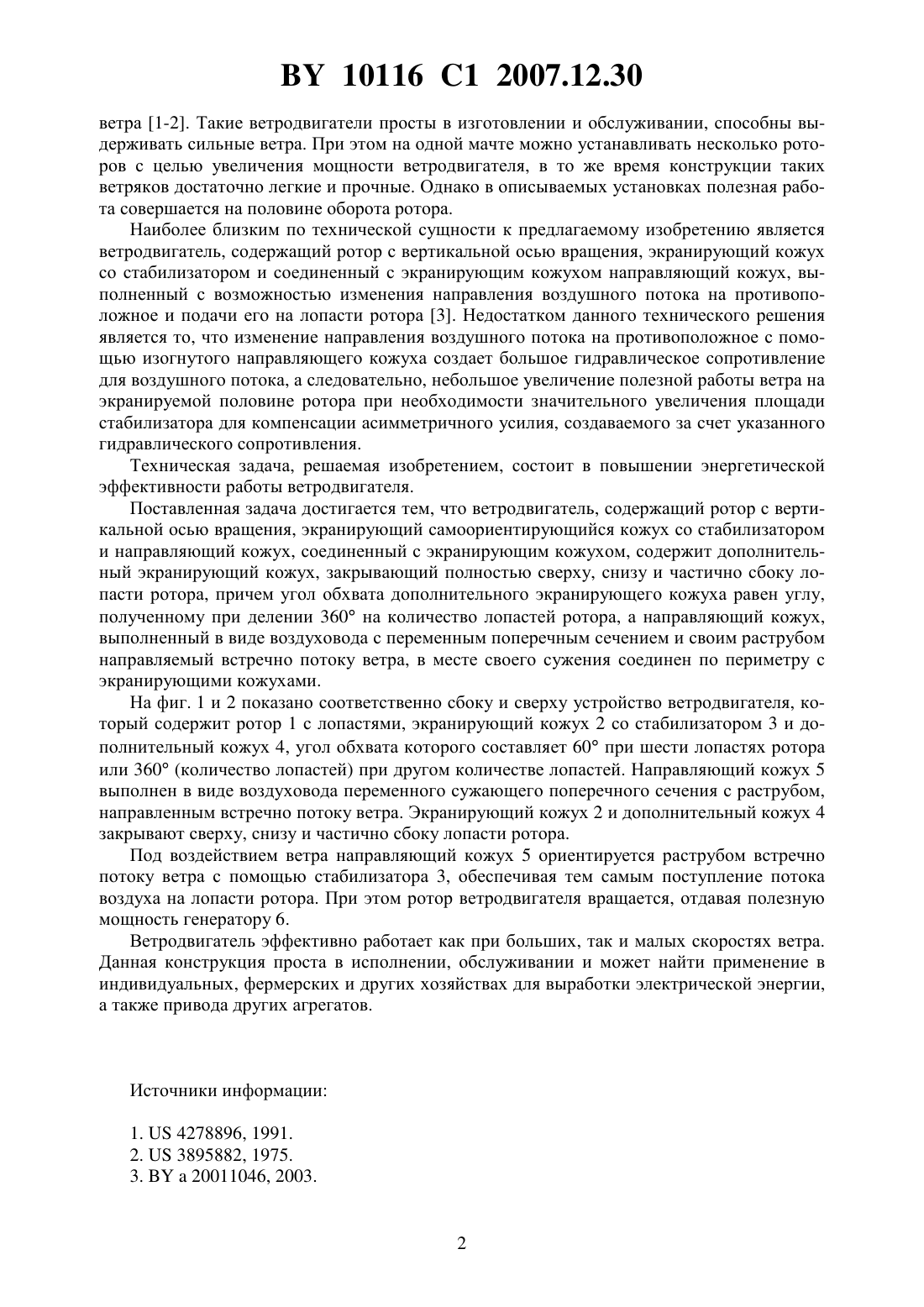

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Прищепов Михаил Александрович Вабищевич Антон Григорьевич Прищепова Елена Михайловна Вабищевич Анна Антоновна Бойко Александр Владимирович Вабищевич Георгий Антонович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ветродвигатель, содержащий ротор с вертикальной осью вращения, экранирующий самоориентирующийся кожух со стабилизатором и направляющий кожух, соединенный с экранирующим кожухом, отличающийся тем, что содержит дополнительный экранирующий кожух, закрывающий полностью сверху, снизу и частично сбоку лопасти ротора,причем угол обхвата дополнительного экранирующего кожуха равен углу, полученному при делении 360 на количество лопастей ротора, а направляющий кожух, выполненный в виде воздуховода с переменным поперечным сечением и своим раструбом направляемый встречно потоку ветра, в месте своего сужения соединен по периметру с экранирующими кожухами. Фиг. 2 Изобретение относится к энергетике, в частности к использованию энергии ветра. Известны ветродвигатели с вертикальной осью вращения ротора и самоориентирующимся кожухом для экранирования неработающей части ротора от набегающего потока 10116 1 2007.12.30 ветра 1-2. Такие ветродвигатели просты в изготовлении и обслуживании, способны выдерживать сильные ветра. При этом на одной мачте можно устанавливать несколько роторов с целью увеличения мощности ветродвигателя, в то же время конструкции таких ветряков достаточно легкие и прочные. Однако в описываемых установках полезная работа совершается на половине оборота ротора. Наиболее близким по технической сущности к предлагаемому изобретению является ветродвигатель, содержащий ротор с вертикальной осью вращения, экранирующий кожух со стабилизатором и соединенный с экранирующим кожухом направляющий кожух, выполненный с возможностью изменения направления воздушного потока на противоположное и подачи его на лопасти ротора 3. Недостатком данного технического решения является то, что изменение направления воздушного потока на противоположное с помощью изогнутого направляющего кожуха создает большое гидравлическое сопротивление для воздушного потока, а следовательно, небольшое увеличение полезной работы ветра на экранируемой половине ротора при необходимости значительного увеличения площади стабилизатора для компенсации асимметричного усилия, создаваемого за счет указанного гидравлического сопротивления. Техническая задача, решаемая изобретением, состоит в повышении энергетической эффективности работы ветродвигателя. Поставленная задача достигается тем, что ветродвигатель, содержащий ротор с вертикальной осью вращения, экранирующий самоориентирующийся кожух со стабилизатором и направляющий кожух, соединенный с экранирующим кожухом, содержит дополнительный экранирующий кожух, закрывающий полностью сверху, снизу и частично сбоку лопасти ротора, причем угол обхвата дополнительного экранирующего кожуха равен углу,полученному при делении 360 на количество лопастей ротора, а направляющий кожух,выполненный в виде воздуховода с переменным поперечным сечением и своим раструбом направляемый встречно потоку ветра, в месте своего сужения соединен по периметру с экранирующими кожухами. На фиг. 1 и 2 показано соответственно сбоку и сверху устройство ветродвигателя, который содержит ротор 1 с лопастями, экранирующий кожух 2 со стабилизатором 3 и дополнительный кожух 4, угол обхвата которого составляет 60 при шести лопастях ротора или 360 (количество лопастей) при другом количестве лопастей. Направляющий кожух 5 выполнен в виде воздуховода переменного сужающего поперечного сечения с раструбом,направленным встречно потоку ветра. Экранирующий кожух 2 и дополнительный кожух 4 закрывают сверху, снизу и частично сбоку лопасти ротора. Под воздействием ветра направляющий кожух 5 ориентируется раструбом встречно потоку ветра с помощью стабилизатора 3, обеспечивая тем самым поступление потока воздуха на лопасти ротора. При этом ротор ветродвигателя вращается, отдавая полезную мощность генератору 6. Ветродвигатель эффективно работает как при больших, так и малых скоростях ветра. Данная конструкция проста в исполнении, обслуживании и может найти применение в индивидуальных, фермерских и других хозяйствах для выработки электрической энергии,а также привода других агрегатов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
