F03D 7/06 — ветряные двигатели, имеющие ось вращения, перпендикулярную воздушному потоку, входящему в ротор
Крыло ветроустановки, парусный ветродвигатель и ветроустановка со средствами её крепления
Номер патента: 17943
Опубликовано: 28.02.2014
Автор: Климук Василий Афанасьевич
Метки: парусный, средствами, крепления, ветроустановка, крыло, ветродвигатель, ветроустановки
Текст:
...щелей в покрытии концентратора ветра для прохождения избыточной массы ветра во время бури. На оси ветродвигателя смонтирован флюгер, соединенный с ветровой заслонкой, перемещающейся на опорных элементах синхронно с флюгером по направляющим платформы, создающей ветровую тень с флюгерной стороны парусного ветродвигателя и направляющей ветровой поток с флюгерной стороны парусного ветродвигателя в его парусную сторону. В районах со слабыми ветрами...
Ветроэнергетическая установка
Номер патента: 9024
Опубликовано: 30.04.2007
Авторы: Лаврентьев Николай Алексеевич, Лаврентьева Юлия Николаевна
Метки: установка, ветроэнергетическая
Текст:
...13. Конический концентратор 1 выполнен с ребрами 14, направленными по касательной к основному ветроротору 6 вдоль направления его вращения. К ребрам 14 вертикально присоединены экраны 15 основного пространственного концентратора 3, а по его внутреннему периметру к его ребрам с зазором К к желобчатым геликоидам 11 основного ветроротора 6 присоединены боковины 16. В верхней части основного пространственного концентратора 3 по его внутреннему...

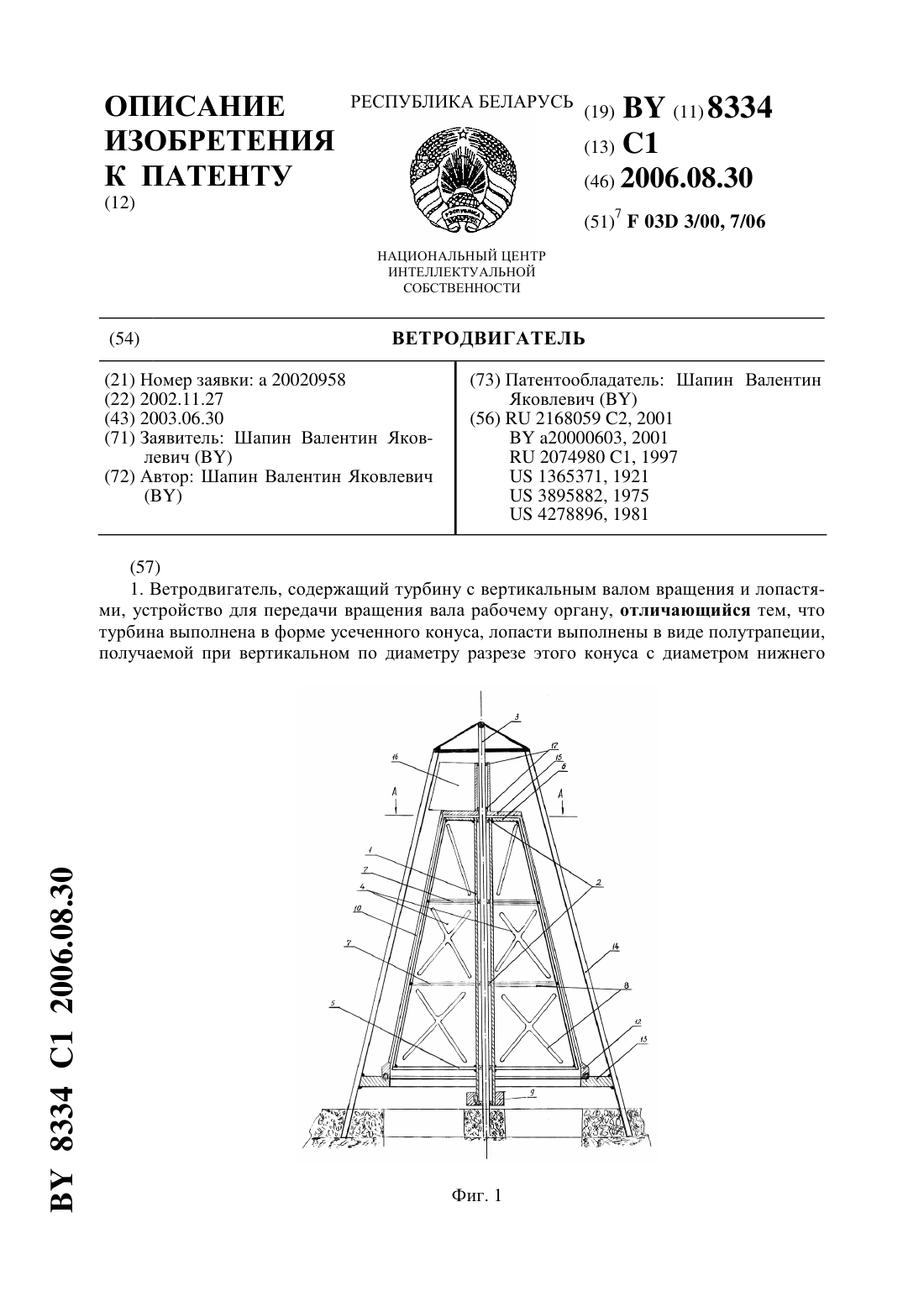

Ветродвигатель
Номер патента: 8334
Опубликовано: 30.08.2006
Автор: Шапин Валентин Яковлевич
Метки: ветродвигатель
Текст:
...при вертикальном по диаметру разрезе этого конуса с диаметром нижнего основания, равным 0,5-1,0 его высоты, и диаметром верхнего основания, равным 1/3-1/4 диаметра нижнего основания конуса, каждая лопасть жестко соединена с вертикальным валом, выполненным полым крышкой и посаженным на жестко укрепленную в фундаменте вертикальную ось с помощью подшипников, а также с основанием ветродвигателя в нижней части турбины и с пластиной в верхней ее...
Ветродвигатель
Номер патента: 3956
Опубликовано: 30.06.2001
Авторы: Молчин Игорь Исаевич, Панков Александр Демидович, Шапин Валентин Яковлевич, Хомич Виктор Иванович
Метки: ветродвигатель
Текст:
...лопастей на каретке, вид А на фиг. 3 - ограниченно поворотный шарнир, фиг. 4 - разрез по В-В на фиг. 3 на фиг. 5 - схема работы ветродвигателя. Ветродвигатель содержит вертикальную неподвижную ось 1 (фиг. 1), ветровое колесо, выполненное в виде установленной на оси карусели 2, на радиальных консолях которой в шарнирах 3 с возможностью ограниченного поворота установлены траверсы 4, на которых закреплены своей нижней частью парусные лопасти 5....
