Способ натяжения арматурного элемента и устройство для его осуществления

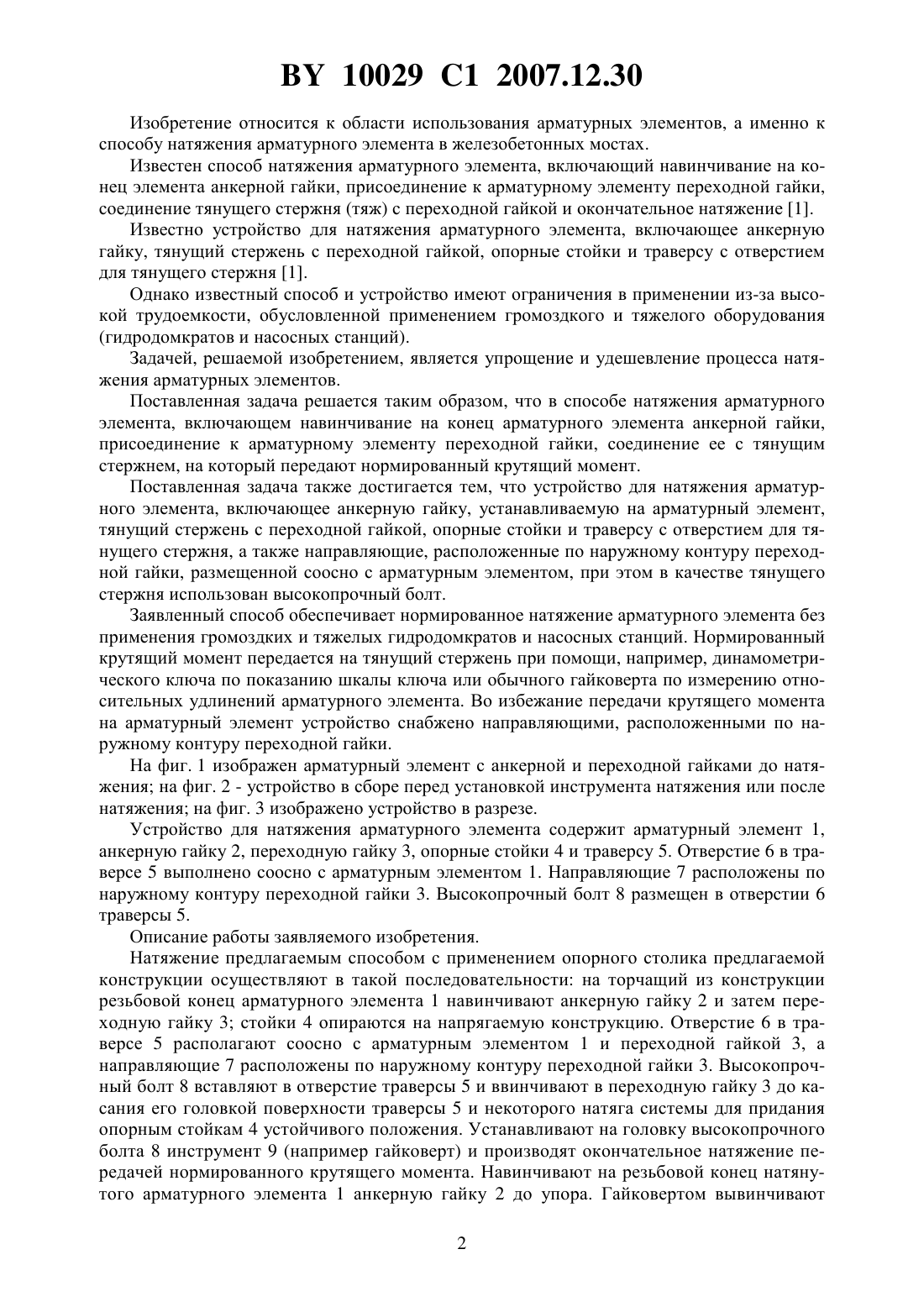

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ НАТЯЖЕНИЯ АРМАТУРНОГО ЭЛЕМЕНТА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный инженерно-технический центр(72) Авторы Золотов Петр Васильевич Павуков Юрий Иванович Николаевич Александр Иванович Пастушенко Анатолий Герасимович(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный инженерно-технический центр(57) 1. Способ натяжения арматурного элемента, включающий навинчивание на конец арматурного элемента анкерной гайки, присоединение к арматурному элементу переходной гайки, соединение ее с тянущим стержнем, на который передают нормированный крутящий момент. 2. Устройство для натяжения арматурного элемента способом по п. 1, включающее анкерную гайку, устанавливаемую на арматурный элемент, тянущий стержень с переходной гайкой, опорные стойки и траверсу с отверстием для тянущего стержня, а также направляющие, расположенные по наружному контуру переходной гайки, размещаемой соосно с арматурным элементом, причем в качестве тянущего стержня использован высокопрочный болт. 10029 1 2007.12.30 Изобретение относится к области использования арматурных элементов, а именно к способу натяжения арматурного элемента в железобетонных мостах. Известен способ натяжения арматурного элемента, включающий навинчивание на конец элемента анкерной гайки, присоединение к арматурному элементу переходной гайки,соединение тянущего стержня (тяж) с переходной гайкой и окончательное натяжение 1. Известно устройство для натяжения арматурного элемента, включающее анкерную гайку, тянущий стержень с переходной гайкой, опорные стойки и траверсу с отверстием для тянущего стержня 1. Однако известный способ и устройство имеют ограничения в применении из-за высокой трудоемкости, обусловленной применением громоздкого и тяжелого оборудования(гидродомкратов и насосных станций). Задачей, решаемой изобретением, является упрощение и удешевление процесса натяжения арматурных элементов. Поставленная задача решается таким образом, что в способе натяжения арматурного элемента, включающем навинчивание на конец арматурного элемента анкерной гайки,присоединение к арматурному элементу переходной гайки, соединение ее с тянущим стержнем, на который передают нормированный крутящий момент. Поставленная задача также достигается тем, что устройство для натяжения арматурного элемента, включающее анкерную гайку, устанавливаемую на арматурный элемент,тянущий стержень с переходной гайкой, опорные стойки и траверсу с отверстием для тянущего стержня, а также направляющие, расположенные по наружному контуру переходной гайки, размещенной соосно с арматурным элементом, при этом в качестве тянущего стержня использован высокопрочный болт. Заявленный способ обеспечивает нормированное натяжение арматурного элемента без применения громоздких и тяжелых гидродомкратов и насосных станций. Нормированный крутящий момент передается на тянущий стержень при помощи, например, динамометрического ключа по показанию шкалы ключа или обычного гайковерта по измерению относительных удлинений арматурного элемента. Во избежание передачи крутящего момента на арматурный элемент устройство снабжено направляющими, расположенными по наружному контуру переходной гайки. На фиг. 1 изображен арматурный элемент с анкерной и переходной гайками до натяжения на фиг. 2 - устройство в сборе перед установкой инструмента натяжения или после натяжения на фиг. 3 изображено устройство в разрезе. Устройство для натяжения арматурного элемента содержит арматурный элемент 1,анкерную гайку 2, переходную гайку 3, опорные стойки 4 и траверсу 5. Отверстие 6 в траверсе 5 выполнено соосно с арматурным элементом 1. Направляющие 7 расположены по наружному контуру переходной гайки 3. Высокопрочный болт 8 размещен в отверстии 6 траверсы 5. Описание работы заявляемого изобретения. Натяжение предлагаемым способом с применением опорного столика предлагаемой конструкции осуществляют в такой последовательности на торчащий из конструкции резьбовой конец арматурного элемента 1 навинчивают анкерную гайку 2 и затем переходную гайку 3 стойки 4 опираются на напрягаемую конструкцию. Отверстие 6 в траверсе 5 располагают соосно с арматурным элементом 1 и переходной гайкой 3, а направляющие 7 расположены по наружному контуру переходной гайки 3. Высокопрочный болт 8 вставляют в отверстие траверсы 5 и ввинчивают в переходную гайку 3 до касания его головкой поверхности траверсы 5 и некоторого натяга системы для придания опорным стойкам 4 устойчивого положения. Устанавливают на головку высокопрочного болта 8 инструмент 9 (например гайковерт) и производят окончательное натяжение передачей нормированного крутящего момента. Навинчивают на резьбовой конец натянутого арматурного элемента 1 анкерную гайку 2 до упора. Гайковертом вывинчивают 2 10029 1 2007.12.30 высокопрочный болт 8 из переходной гайки 3, снимают опорные стоки траверсы 5 и свинчивают переходную гайку 3. Данный способ и устройство позволяют избежать при натяжении использования тяжелого гидравлического оборудования в виде гидродомкратов и насосных станций, тем самым сократить сроки ремонтов и снизить финансовые затраты. Источники информации 1. Технические указания по проектированию, изготовлению и монтажу составных по длине конструкций железобетонных мостов. ВСН 98-74, Минтрансстрой СССР. - М. Оргтрансстрой, 1975. - С. 161-163, рис. 3. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
