Установка и способ очистки бытовых сточных вод

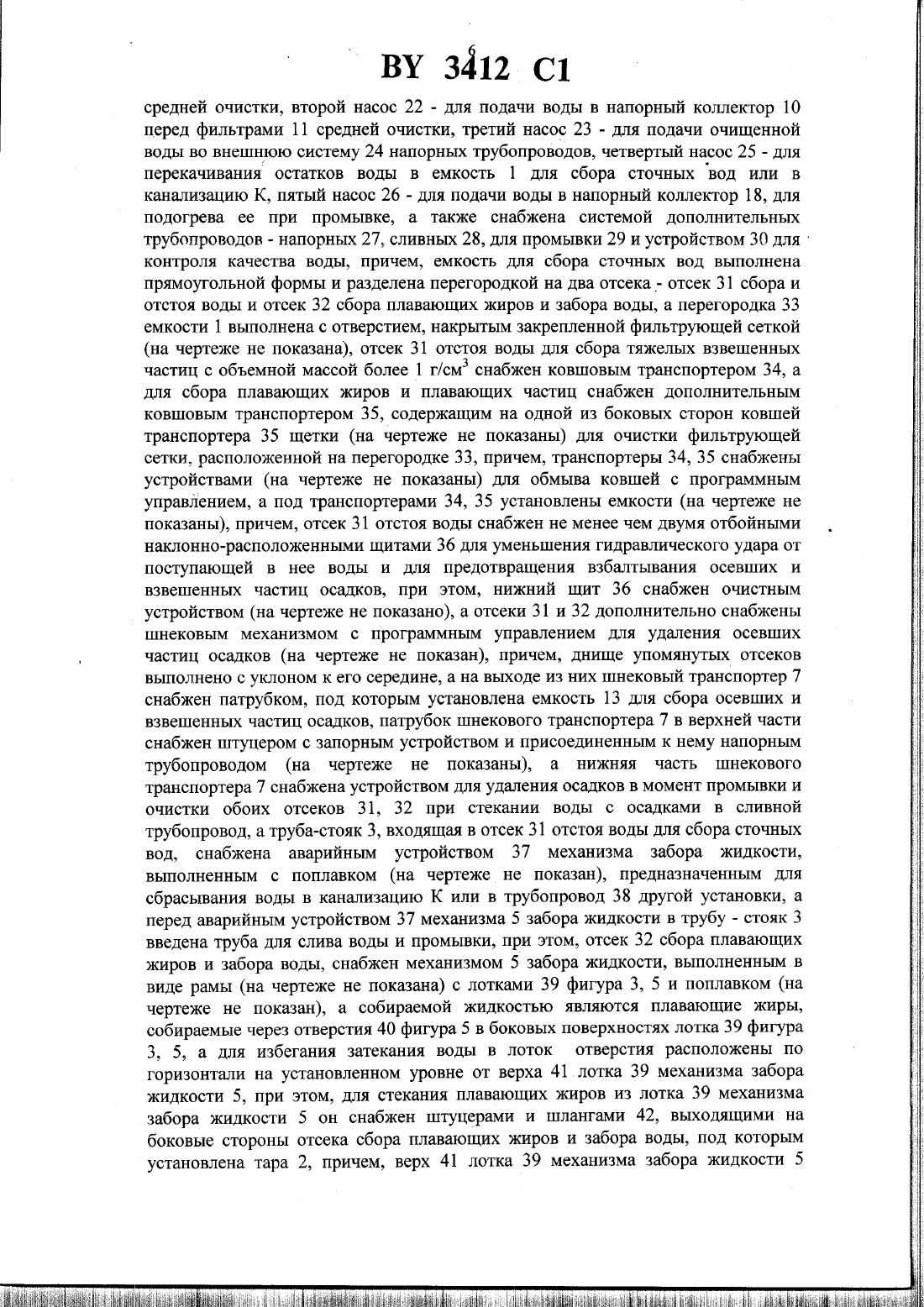

очистки, одной парой фильтров повторной средней очистки, двумя парами фильтров тонкой очистки И снабжена, по меньшей мере, пятью водяными насосами, из которых один - для подачи воды через фильтр грубой очистки в емкость запаса воды перед фильтрами средней очистки, второй - для подачи воды в напорный коллектор перед фильтрами средней очистки, третий - для подачи очищенной воды во внешнюю систему напорных трубопроводов,четвертый - для перекачивания остатков воды в емкость для сбора бытовых сточных вод или в канализацию, пятыи - для подачи воды в напорный коллектор, для Подогрева ее при промывке, а также снабжена системой дополнительных трубопроводов - напорных, сливных и для промывки, и устройством для контроля качества воды, причем емкость для сбора бытовых сточных вод выполнена прямоугольной формы и разделена перегородкой на два отсека отсек отстоя воды и отсек сбора плавающих жиров и забора воды, а перегородка емкости выполнена с отверстием, накрытым закрепленной фильтрующей сеткой, отсек отстоя воды для сбора тяжелых взвешенных частиц с объемной массой более 1 г/см 3 снабжен ковшовым транспортером, а для сбора плавающих жиров и плавающих частиц снабжен дополнительным ковшовьтм транспортером, содержащим на одной из боковых сторон ковшей транспортера щетки для очистки фильтрующей сетки, расположенной на перегородке, причем транспортеры снабжены устройствами для обмыва ковшей с программным управлением, а под транспортерами установлены емкости, причем емкость отсека отстоя воды снабжена не менее двумя отбойными наклонно расположенными щитами для уменьшения гидравлического удара от поступающей в нее воды и предотвращения взбалтывания осевших и взвешенных частиц осадков, при этом нижний щит снабжен очистным устройством, а отсек отстоя воды дополнительно снабжен шнековым устройством для удаления осевших частиц осадков, причем днище упомянутого отсека выполнено с уклоном к его середине, а на выходе из него шнековый транспортер снабжен патрубком, под которым установлена емкость для сбора осевших и взвешенных частиц осадков, патрубок шнекового транспортера в верхней части снабжен штуцером с запорным устройством И присоединенным к нему напорным трубопроводом, а нижняя часть шнекового транспортера снабжена устройством для удаления осадков в момент промывки и очистки обоих отсеков емкости, при стекании воды с осадками в сливной трубопровод, а труба-стояк, входящая в отсек отстоя воды емкости для сбора бытовых сточных вод, снабжена аварийным устройством механизма забора жидкости, выполненным с поплавком, расположенным в отсеке емкости для сбора плавающих жиров и забора воды, предназначенным для сбрасывания воды в канализацию или в трубопровод другой установки, а перед аварийным устройством механизма забора жидкости в трубу-стояк введена труба для слива воды и промывки, при этом отсек емкости ДЛЯ сбора плавающих жиров и забора воды снабжен устройством забора жидкости, выполненным в виде рамы с лотками, и поплавком, а собираемой жидкостью являются плавающие жиры, собираемые через отверстия в боковых поверхностях лотка, а для избегания затекания воды в лоток отверстия расположены по горизонтали на установленном уровне от верха лотка механизма забора жидкости, при этом для стекания плавающих жиров из лотка механизма забора жидкости он снабжен штуцерами и цшангами, выходящими на боковые стороны отсека сбора плавающих жиров и забора воды, под которым установлена тара, причем верх лотка механизма забора жидкости снабжен обогревателями, а для забора воды из данного отсека емкости предназначен патрубок, который вместе с лотком закреплен на раме поплавка и соединен со шлангом,при этом другой конец шланга соединен со штуцером, выведенным из отсека емкости сбора плавающих жиров и забора воды, в нижней ее части, причем на штуцере снаружи емкости закреплен вентиль для регулировки количества вытекаемой воды, а для дополнительного забора воды из отсека емкости для сбора плавающих жиров и забора воды, на наинизшем уровне воды в отсеке, установлен дополнительный штуцер забора воды, шланг которого подсоединен снаружи после вентиля к трубе для слива воды из емкости и снабжен вентилем с электрозапорным устройством для работы в автоматическом режиме с механизмом забора жидкости, а емкость для сбора плавающих жиров и забора воды снабжена устройством управления, для предотвращения вытекания воды из нее на наинизшем установленном уровне, а нижняя часть отсека емкости сбора плавающих жиров и забора воды снабжена штуцером с запорным устройством для удаления из него осевших и взвешенных частиц осадков при промывании отсека емкости, а трубопровод механизма забора жидкости соединен с трубой слива, при этом емкость для сбора стекаемой воды выполнена прямоугольной формы и снабженапоплавковым устройством управления, а в нижней части снабжена выходящим штуцером, расположенными с одной стороныемкости, причем, на штуцере закреплено запорное устройство, соединенное трубопроводом с насосом для подачи воды к фильтрам грубой очистки, расположенным параллельно, причем фильтрующая загрузка выполнена в виде керамзита, а нижняя труба, выходящая из фильтров грубой очистки, соединена с ем 2костью запаса воды перед коллектором фильтров средней очистки, при этом в верхней и нижней частях фильтров грубой очистки подсоединены входящие напорные трубопроводы,причем для промывки - снизу, а сливные - сверху, причем каждый трубопровод снабжен запорным устройством, а нижняя часть емкости для сбора стекаемой воды снабжена штуцером с запорным устройством, трубопровод от которого соединен с насосом для перекачивания остатков воды в емкость для сбора бытовых сточных вод и также соединен с канализацией или с трубой-стояком перед аварийным устройством механизма забора жидкости, а емкость запаса воды соединена трубопроводом с насосом для подачи воды в напорный коллектор, к которому параллельно подключены ряды пар последовательно соединенных фильтров средней очистки, причем фильтрующая загрузка их сорбентом выполнена из пенополистирола различной объемной массы, при этом фильтры средней очистки соединены трубопроводами с промежуточным коллектором, а затем - трубопроводами с фильтрами повторной средней очистки, и наконец - трубопроводами с фильтрами тонкой очистки, а трубопроводы, связывающие ряды фильтров средней очистки, соединены с промежуточным коллектором, а от него - с фильтрами повторной средней очистки и далее - с фильтрами тонкой очистки, и кроме того, трубопроводы, расположенные перед фильтрами средней и повторной средней очистки, соединены с коллектором для сбора воды после промывки, а трубопроводы, расположенные после фильтров средней и повторной средней очистки, соединены с коллектором для подогрева воды при промывке, при этом система трубопроводов сливных И для промь 1 вки, а также напорных как перед фильтрами, так и после них снабжена заПорнь 1 ми устройствами, а трубопровод от коллектора для сбора воды после промывки соединен с системой трубопроводов - сливных и для промывки, соединенных с емкостью для сбора бытовых сточных вод и с канализацией, причем после фильтров тонкой очистки трубопроводы соединены между собой в один, на котором установлено устройство контроля качества воды, и далее трубопровод соединен с емкостью для сбора очищенной воды, при этом перед устройством контроля качества воды установлен патрубок с вентилем для отбора проб воды на лабораторный анализ, а емкость очищенной воды выполнена со штуцером для подсоединения насоса для подачи очищенной воды во внешний напорный трубопровод, и перед насосом для подачи очищенной воды установлен вентиль и ответвление трубопровода, связывающее его с насосом для подачи воды от него в коллектор-для подогрева ее при промывке, а нижняя часть емкости для очищенной воды снабжена штуцером с запорным устройством и трубопроводом, соединенным с системой сливных трубопроводов, для перекачивания воды в любую емкость в случае несоответствия лабораторного анализа нормативным требованиям,причем устройство контроля качества воды снабжено эталоном сравнения концентрации жиров в воде, при этом все перечисленные емкости и коллекторы соединены между собой системой трубопроводов, снабжены необходимыми запорными устройствами и измерительными приборами, а напорный коллектор перед фильтрами средней очистки, промежуточный и для подогрева воды при промывке снабжены нагревателями.2. Установка по п. 1, отличающаяся тем, что она снабжена устройствами для хлорирования или озонирования воды.3. Установка по п. 1 или 2, отличающаяся тем, что она снабжена грузоподъемным устройством для опускания порожней и подъема груженой тары и необходимого оборудования на поверхность площадки и погрузки ее на транспорт.4. Установка по любому из пп. 1-3, отличающаяся тем, что напорный коллектор, установленный перед фильтрами средней очистки, соединен трубопроводом со штуцером, расположенным перед насосом для подачи воды в напорный коллектор в нижней части емкости для запаса воды.5. Установка по любому из пп. 1-4, отличающаяся тем, что система сливных трубопроводов соединена с системой трубопроводов для промывки.6. Установка по любому из пп. 1-4, отличающаяся тем, что сливные трубопроводы и трубопроводы для промывки выведены дополнительно в емкость для сбора стекаемой воды и в канализацию.7. Установка по любому из пп. 1-6, отличающаяся тем, что она снабжена дополнительным трубопроводом, расположенным параллельно коллектору фильтров средней очистки, один конец которого соединен с напорным трубопроводом перед коллектором фильтров средней очистки, а второй конец соединен с коллектором для сбора воды после промывки.8. Установка по любому из пп. 1-7, отличающаяся тем, что она снабжена трубопроводом со стояком и шлангом, подключенным к трубопроводам холодной и горячей воды коллектора для подогрева воды при промывке.9. Установка по п. 1, отличающаяся тем, что емкость для сбора бытовых сточных вод, емкость для сбора плавающих частиц осадков, емкость для сбора стекаемой воды и емкость длязапаса воды перед коллектором фильтров средней очистки снабжены дополнительными кожухами, выполненными с герметичными стыками, верхняя часть которых снабжена воздуховодами, соединенными с вентиляционными устройствами для нагнетания высасываемых газов и сжигания их.10. Установка по п. 1 или 9, отличающаяся тем, что с целью утилизации отходов фекальных вод для получения брикетов она снабжена дополнительно прессующими и сушильными устройствами а также трубопроводами, соединенными с топочными устройствами.11. Способ очистки бытовых сточных вод, включающий сбор поверхностного слоя жидкости, поступающей в емкость для сбора сточных вод, очистку жидкости через слой сорбента,выполненного из гранулированного пенополистирола объемной массой 0,022-0,036 г/см 3 с последующим удалением сорбента, его промывку элюентом, а также с последующей дистилляцией И повторным использованием сорбента, отличающийся тем, что очищаемой жидкостью являются бытовые сточные воды, очистку которых производят в автоматическом режиме путем сравнения концентрации жиров в воде по эталону, причем первоначально удаляют из воды тяжелые частицы осадков с объемной массой более 1 г/смд, затем - плавающие частицы и в дальнейшем удаляют плавающие жиры в отсеке сбора плавающих жиров и забора воды, и в последующем очищают воду от плавающих жиров в отсеке сбора жиров и забора воды и производят окончательную очистку воды посредством пропускания ее через трехступенчатые фильтры с сорбентами, при этом воду, поступающую по трубе-стояку, первоначально пропускают в отсек сбора и отстоя воды, а при наполнении его водой до 0,4 его вь 1 соты воду направляют самотеком в отсек сбора жиров и забора воды с протеканием ее через фильтрующую сетку, где ее частично очищают от осевших на ней тяжелых Частиц и от плавающих частиц осадков, путем оседания первых в лотках ковщового транспортера, а вторых- на фильтрующей сетке, и в автоматическом режиме управления включают в работу механизм забора жидкости, а при уровне воды в отсеке емкости сбора плавающих жиров и забора воды, превышающем 0,4 его высоты, направляют воду через открытый электрозапорньтй вентиль механизма забора жидкости, а далее воду направляют самотеком в емкость сбора стекаемой воды, и производят сбор плавающих жиров, при этом собирают их до 70 объема жиров в отсеке емкости сбора плавающих жиров и забора воды с помощью механизма забора жидкости и фильтров грубой очистки, причем плавающие жиры в отсеке сбора плавающих жиров и забора воды собирают через отверстия в боковых поверхностях лотка,расположенные по горизонтали, на установленном уровне от верха лотка механизма забора жидкости, а жиры, затекшие самотеком в лоток механизма забора жидкости, направляют через штуцер в нижней части механизма забора жидкости в шланг, а далее через штуцер в нижней части отсека емкости сбора плавающих жиров и забора воды, с которым соединен шланг, жиры направляют из емкости по шлангу, соединенному со штуцером, в тару, установленную снаружи емкости, а для ускорения затекания жиров самотеком в лоток механизма забора жидкости производят подогрев верхнего слоя воды с жирами до 45 С, а после дующую трехступенчатую очистку воды с содержанием до 30 объема жиров производят пропусканием воды через фильтры, заполненные сорбентами, причем сначала воду пропускают через фильтры грубой, затем средней и через фильтры тонкой очистки, при этом очистке подвергают весь объем бытовых сточных вод, а воду из емкости для сбора стекаемой воды подают с помощью насоса в фильтр грубой очистки, а из него - в емкость для запаса воды и затем с помощью насоса для подачи воды в автоматическом режиме управления воду подают в коллектор перед фильтрами средней очистки, а далее - в последовательно соединенные фильтры средней очистки, и в последующем воду подают в промежуточный коллектор и в фильтры повторной средней очистки, при этом воду подогревают в коллекторах до 35 С, после чего воду направляют в фильтры тонкой очистки, а при выходе из них ее пропускают через устройство контроля качества воды, с помощью которого в автоматическом режиме управления производят проверку воды по заданному эталону сравнения концентрации жиров в воде, которую в дальнейшем направляют в емкость для очищенной воды, а в момент повышения концентрации жиров в воде по отношению к эталону сравнения один ряд фильтров средней очистки воды в автоматическом режиме управления переключают на другой ряд фильтров, причем, после срабатывания устройства контроля качества воды, при повышенной концентрации жиров в воде и переключения фильтров средней, промежуточной средней и тонкой очистки и перед изъятием из фильтров сорбентов, в автоматическом режиме, производят промывку фильтров средней очистки первого ряда чистой водой, которую подогревают до 60 С, при этом, одновременно, в автоматическом режиме управленияфильтрующими устройствами. через заданное время производят ПрОМЫВКУ фильтров ГРУбОЙ ОЧИСТКИ, ПРИЧЕМ одновременно происходит отстаивание ВОДЫ В ОТССКС ЕМКОСТИ сбора плавающих жиров и забора воды, а затем, по программе времени, с помощью шнекового транспортера удаляют осевшие и мелкие частицы осадков, а также очищают нижнюю наклонную полку, которую обмывают водой в автоматическом режиме или в ручном режиме, и после этого обмывают шнек и удаляют с помощью ковшового транспортера из емкости для сбора бытовых сточных вод тяжелые частицы с объемной массой более 1 г/см 3, и обеспечивают стекание воды из ковшей в момент поворота их при подъеме и выходе за габариты отсека емкости для сбора бытовых сточных вод перед выгрузкой из них тяжелых частиц в отдельную тару и обеспечивая стекание воды по лотку в нижний задний ковш ковшового транспортера, и одновременно, с помощью другого ковшового транспортера, удаляют плавающие частицы И застывшие жиры, собравшиеся у фильтрующей сетки, расположенной на перегородке между отсеками емкости, а очистку фильтрующей сетки производят щетками, расположенными на одной из боковых сторон ковшей ковшового транспортера, а процесс стекания воды из отсека емкости сбора плавающих жиров и забора воды происходит через дополнительный патрубок в автоматическом режиме - самотеком, с использованием принципа сообщающихся сосудов, где стекание воды происходит при высоте ее уровня 0,8 высоты отсека емкости сбора плавающих жиров и забора воды, а промывку удаленного гранулированного сорбента производят гексаном, а при превышении высоты уровня воды в отсеке емкости сбора плавающих жиров и забора воды более 0,8 высоты отсека емкости в автоматическом режиме происходит срабатывание аварийного устройства механизма забора жидкости, расположенного на трубе-стояке емкости для сбора бытовых сточных вод.12. Способ по п. 11, отличающийся тем, что фильтрующий сорбент изготавливают переменной величины с уменьщающимися размерами гранул по пути процесса очистки воды в фильтрах.13. Способ по п. 11 или 12, отличающийся тем, что аварийный сброс бытовых сточных вод из трубы-стояка перед емкостью для сбора бытовых сточных вод происходит в автоматическом режиме управления с удалением воды в канализацию или в трубопровод другой установки.14. Способ по одному из пп. 11-13, отличающийся тем, что очистку бытовых сточных вод осуществляют не менее чем в одном из параллельно подключенных рядов последовательно включенных фильтров.15. Способ по одному из пп. 11-13, отличающийся тем, что загрузку фильтров грубой очистки сорбентами выполняют из керамзита.16. Способ по одному из пп. 11-14, отличающийся тем, что загрузку фильтров тонкой очистки выполняют из пенополиуретана.17. Способ по одному из пп. 11-14, отличающийся тем, что очистку бытовых сточных вод осуществляюг дополнительно не менее чем в двух последовательно включенных рядах фильтров.18. Способ по одному из пп. 11-17, отличающийся тем, что очистку бытовых сточных вод через первый ряд последовательно соединенных фильтров осуществляют через сорбент - гранулированный пенополистирол, а через второй ряд, последовательно подключенный к первому ряду фильтров, - через сорбент биологической или (и) химической очистки воды.19. Способ по п. 11, отличающийся тем, что подачу воды в коллектор перед фильтром средней очистки осуществляют самотеком.20. Способ по п. 11, отличающийся тем, что газы, собираемые из кожухов емкостей, нагнетаемых в трубопроводы, а также брикеты, полученные от утилизации отходов фекальных вод,сжигают в топочных устройствах нагревательных котлов.21. Способ по п. 11 или 20, отличающийся тем, что очистку фекальных вод осуществляют через сорбент второго последовательно включенного ряда фильтров.
