Комбайн проходческо-очистной

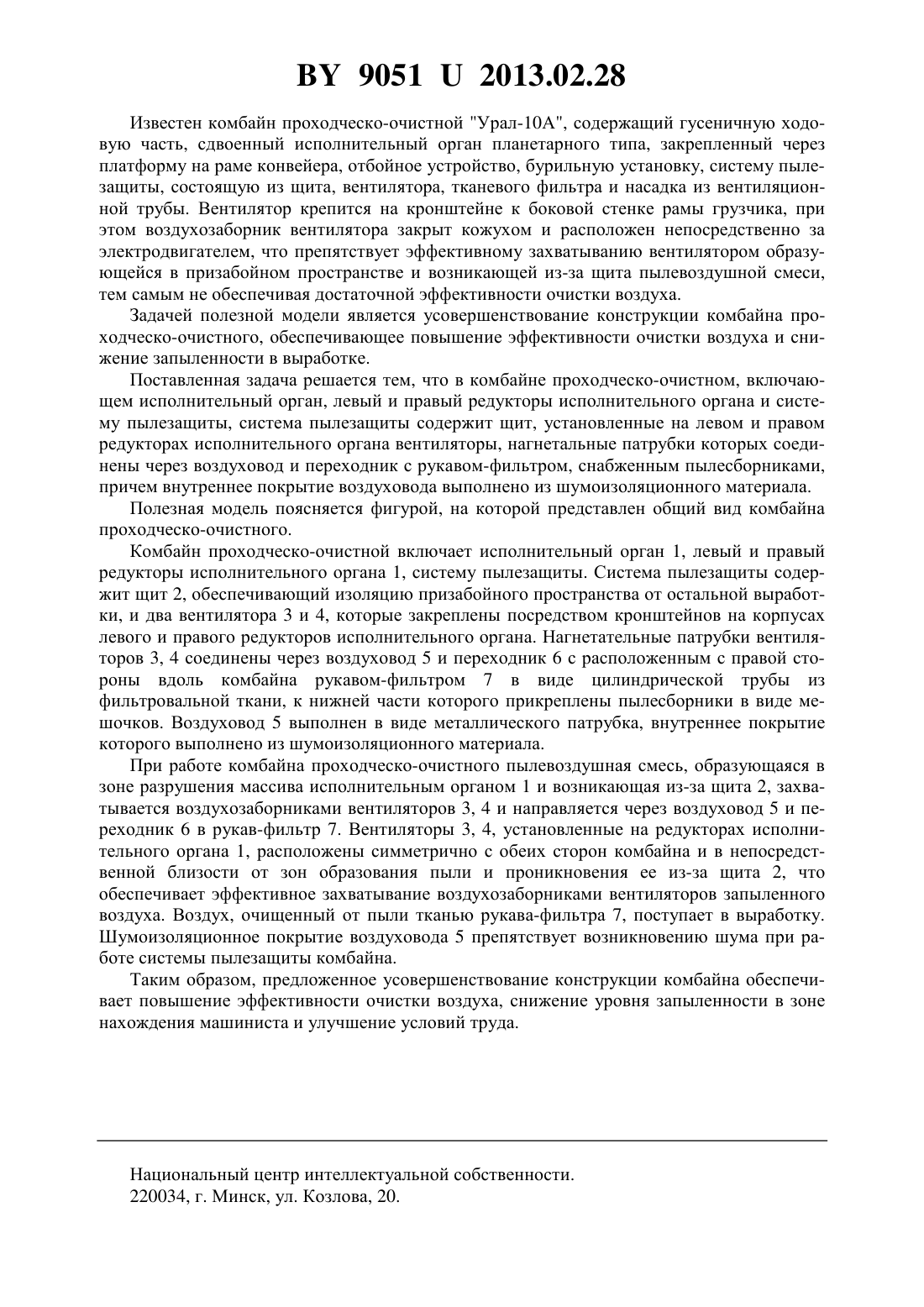

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Костюкевич Дмитрий Михайлович Михаленя Вячеслав Дмитриевич Марушко Ольга Викторовна(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Комбайн проходческо-очистной, включающий исполнительный орган, левый и правый редукторы исполнительного органа, систему пылезащиты, содержащую щит, отличающийся тем, что система пылезащиты содержит установленные на левом и правом редукторах исполнительного органа вентиляторы, нагнетательные патрубки которых соединены через воздуховод и переходник с рукавом-фильтром, снабженным пылесборниками, причем внутреннее покрытие воздуховода выполнено из шумоизоляционного материала.(56) 1. Комбайн проходческо-очистной Урал-10 А. Руководство по эксплуатации. - ОАО Копейский машиностроительный завод, 2006. - С. 42, 227. Полезная модель относится к горному машиностроению, в частности к оборудованию для горно-шахтного производства, предназначенному для очистной выемки в камерах и проходки подготовительных выработок овально-арочной формы по пластам калийных руд. 90512013.02.28 Известен комбайн проходческо-очистной Урал-10 А, содержащий гусеничную ходовую часть, сдвоенный исполнительный орган планетарного типа, закрепленный через платформу на раме конвейера, отбойное устройство, бурильную установку, систему пылезащиты, состоящую из щита, вентилятора, тканевого фильтра и насадка из вентиляционной трубы. Вентилятор крепится на кронштейне к боковой стенке рамы грузчика, при этом воздухозаборник вентилятора закрыт кожухом и расположен непосредственно за электродвигателем, что препятствует эффективному захватыванию вентилятором образующейся в призабойном пространстве и возникающей из-за щита пылевоздушной смеси,тем самым не обеспечивая достаточной эффективности очистки воздуха. Задачей полезной модели является усовершенствование конструкции комбайна проходческо-очистного, обеспечивающее повышение эффективности очистки воздуха и снижение запыленности в выработке. Поставленная задача решается тем, что в комбайне проходческо-очистном, включающем исполнительный орган, левый и правый редукторы исполнительного органа и систему пылезащиты, система пылезащиты содержит щит, установленные на левом и правом редукторах исполнительного органа вентиляторы, нагнетальные патрубки которых соединены через воздуховод и переходник с рукавом-фильтром, снабженным пылесборниками,причем внутреннее покрытие воздуховода выполнено из шумоизоляционного материала. Полезная модель поясняется фигурой, на которой представлен общий вид комбайна проходческо-очистного. Комбайн проходческо-очистной включает исполнительный орган 1, левый и правый редукторы исполнительного органа 1, систему пылезащиты. Система пылезащиты содержит щит 2, обеспечивающий изоляцию призабойного пространства от остальной выработки, и два вентилятора 3 и 4, которые закреплены посредством кронштейнов на корпусах левого и правого редукторов исполнительного органа. Нагнетательные патрубки вентиляторов 3, 4 соединены через воздуховод 5 и переходник 6 с расположенным с правой стороны вдоль комбайна рукавом-фильтром 7 в виде цилиндрической трубы из фильтровальной ткани, к нижней части которого прикреплены пылесборники в виде мешочков. Воздуховод 5 выполнен в виде металлического патрубка, внутреннее покрытие которого выполнено из шумоизоляционного материала. При работе комбайна проходческо-очистного пылевоздушная смесь, образующаяся в зоне разрушения массива исполнительным органом 1 и возникающая из-за щита 2, захватывается воздухозаборниками вентиляторов 3, 4 и направляется через воздуховод 5 и переходник 6 в рукав-фильтр 7. Вентиляторы 3, 4, установленные на редукторах исполнительного органа 1, расположены симметрично с обеих сторон комбайна и в непосредственной близости от зон образования пыли и проникновения ее из-за щита 2, что обеспечивает эффективное захватывание воздухозаборниками вентиляторов запыленного воздуха. Воздух, очищенный от пыли тканью рукава-фильтра 7, поступает в выработку. Шумоизоляционное покрытие воздуховода 5 препятствует возникновению шума при работе системы пылезащиты комбайна. Таким образом, предложенное усовершенствование конструкции комбайна обеспечивает повышение эффективности очистки воздуха, снижение уровня запыленности в зоне нахождения машиниста и улучшение условий труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
