Устройство для наружной мойки оборудования и доильных мест пастбищной доильной установки

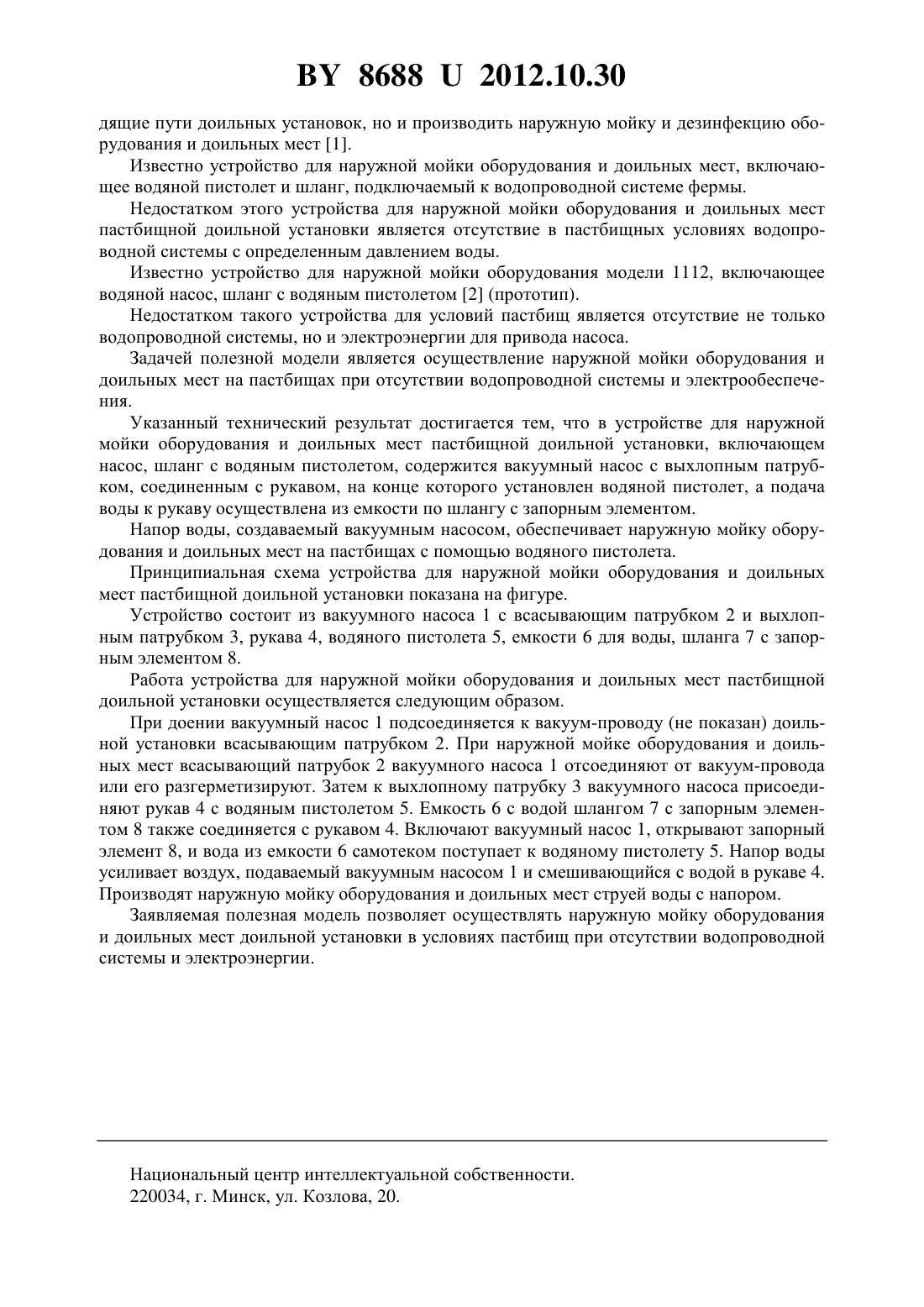

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАРУЖНОЙ МОЙКИ ОБОРУДОВАНИЯ И ДОИЛЬНЫХ МЕСТ ПАСТБИЩНОЙ ДОИЛЬНОЙ УСТАНОВКИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Антошук Сергей Анатольевич Сорокин Эдуард Петрович Бушейко Валерий Викторович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство для наружной мойки оборудования и доильных мест пастбищной доильной установки, включающее насос, шланг с водяным пистолетом, отличающееся тем, что содержит вакуумный насос с выхлопным патрубком, соединенным с рукавом, на конце которого установлен водяной пистолет, а подача воды к рукаву осуществлена из емкости по шлангу с запорным элементом. Полезная модель относится к машинам для сельского хозяйства и может быть применена на пастбищных доильных установках с приводом механизмов от двигателя внутреннего сгорания и гидроузлов. Для поддержания на должном уровне качества молока, получаемого на доильных установках, и их санитарного состояния необходимо промывать не только молокопрово 86882012.10.30 дящие пути доильных установок, но и производить наружную мойку и дезинфекцию оборудования и доильных мест 1. Известно устройство для наружной мойки оборудования и доильных мест, включающее водяной пистолет и шланг, подключаемый к водопроводной системе фермы. Недостатком этого устройства для наружной мойки оборудования и доильных мест пастбищной доильной установки является отсутствие в пастбищных условиях водопроводной системы с определенным давлением воды. Известно устройство для наружной мойки оборудования модели 1112, включающее водяной насос, шланг с водяным пистолетом 2 (прототип). Недостатком такого устройства для условий пастбищ является отсутствие не только водопроводной системы, но и электроэнергии для привода насоса. Задачей полезной модели является осуществление наружной мойки оборудования и доильных мест на пастбищах при отсутствии водопроводной системы и электрообеспечения. Указанный технический результат достигается тем, что в устройстве для наружной мойки оборудования и доильных мест пастбищной доильной установки, включающем насос, шланг с водяным пистолетом, содержится вакуумный насос с выхлопным патрубком, соединенным с рукавом, на конце которого установлен водяной пистолет, а подача воды к рукаву осуществлена из емкости по шлангу с запорным элементом. Напор воды, создаваемый вакуумным насосом, обеспечивает наружную мойку оборудования и доильных мест на пастбищах с помощью водяного пистолета. Принципиальная схема устройства для наружной мойки оборудования и доильных мест пастбищной доильной установки показана на фигуре. Устройство состоит из вакуумного насоса 1 с всасывающим патрубком 2 и выхлопным патрубком 3, рукава 4, водяного пистолета 5, емкости 6 для воды, шланга 7 с запорным элементом 8. Работа устройства для наружной мойки оборудования и доильных мест пастбищной доильной установки осуществляется следующим образом. При доении вакуумный насос 1 подсоединяется к вакуум-проводу (не показан) доильной установки всасывающим патрубком 2. При наружной мойке оборудования и доильных мест всасывающий патрубок 2 вакуумного насоса 1 отсоединяют от вакуум-провода или его разгерметизируют. Затем к выхлопному патрубку 3 вакуумного насоса присоединяют рукав 4 с водяным пистолетом 5. Емкость 6 с водой шлангом 7 с запорным элементом 8 также соединяется с рукавом 4. Включают вакуумный насос 1, открывают запорный элемент 8, и вода из емкости 6 самотеком поступает к водяному пистолету 5. Напор воды усиливает воздух, подаваемый вакуумным насосом 1 и смешивающийся с водой в рукаве 4. Производят наружную мойку оборудования и доильных мест струей воды с напором. Заявляемая полезная модель позволяет осуществлять наружную мойку оборудования и доильных мест доильной установки в условиях пастбищ при отсутствии водопроводной системы и электроэнергии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
