Устройство для модуляции колебаний акустической системы

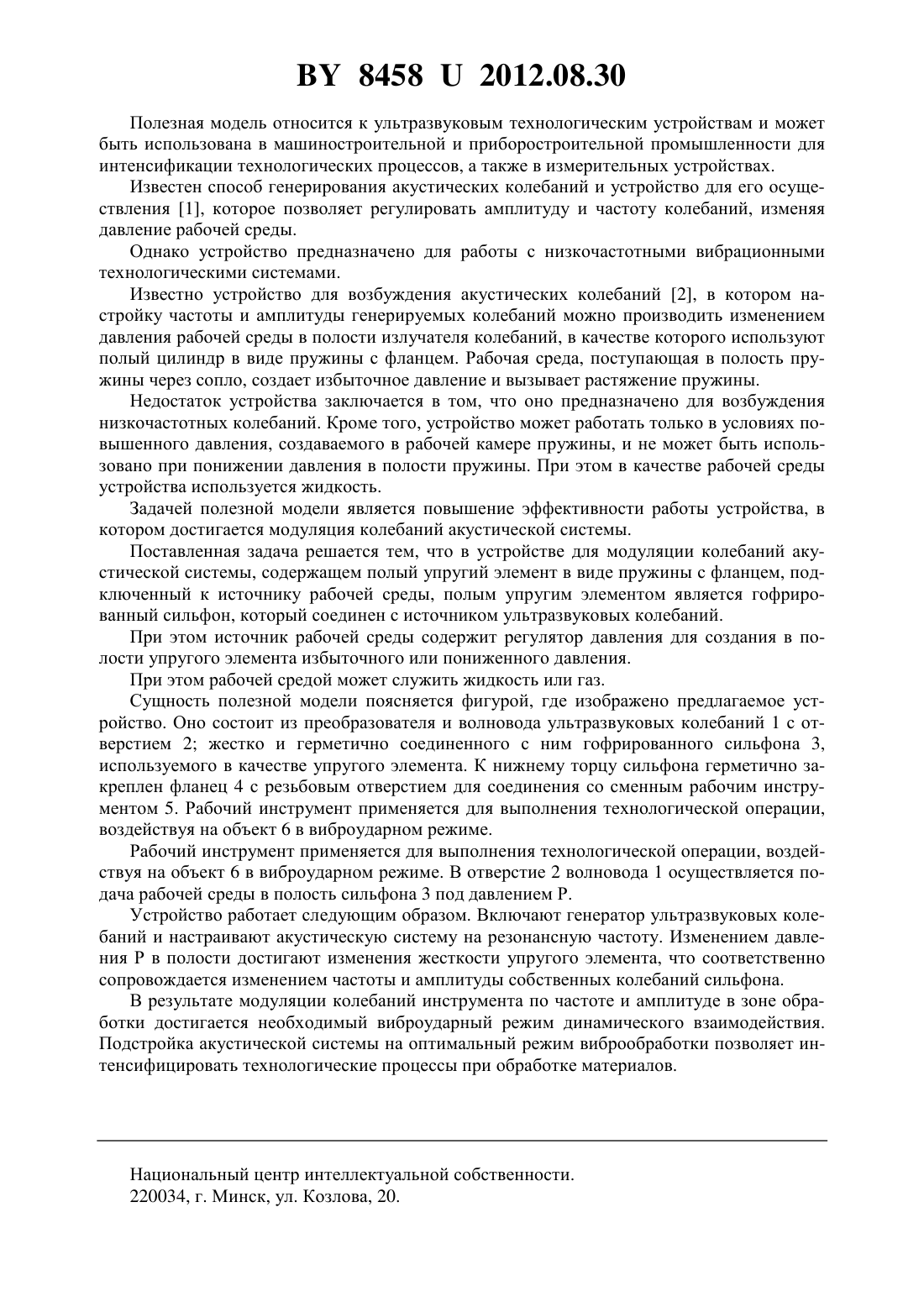

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МОДУЛЯЦИИ КОЛЕБАНИЙ АКУСТИЧЕСКОЙ СИСТЕМЫ(71) Заявители Луговой Игорь Вячеславович Минченя Владимир Тимофеевич Луговой Вячеслав Петрович(72) Авторы Луговой Игорь Вячеславович Минченя Владимир Тимофеевич Луговой Вячеслав Петрович(73) Патентообладатели Луговой Игорь Вячеславович Минченя Владимир Тимофеевич Луговой Вячеслав Петрович(57) 1. Устройство для модуляции колебаний акустической системы, содержащее полый упругий элемент в виде пружины с фланцем, подключенный к источнику рабочей среды,отличающееся тем, что полым упругим элементом является гофрированный сильфон, который соединен с источником ультразвуковых колебаний. 2. Устройство по п. 1, отличающееся тем, что источник рабочей среды содержит регулятор давления для создания в полости упругого элемента избыточного или пониженного давления. 3. Устройство по п. 1, отличающееся тем, что рабочей средой может служить жидкость или газ. 84582012.08.30 Полезная модель относится к ультразвуковым технологическим устройствам и может быть использована в машиностроительной и приборостроительной промышленности для интенсификации технологических процессов, а также в измерительных устройствах. Известен способ генерирования акустических колебаний и устройство для его осуществления 1, которое позволяет регулировать амплитуду и частоту колебаний, изменяя давление рабочей среды. Однако устройство предназначено для работы с низкочастотными вибрационными технологическими системами. Известно устройство для возбуждения акустических колебаний 2, в котором настройку частоты и амплитуды генерируемых колебаний можно производить изменением давления рабочей среды в полости излучателя колебаний, в качестве которого используют полый цилиндр в виде пружины с фланцем. Рабочая среда, поступающая в полость пружины через сопло, создает избыточное давление и вызывает растяжение пружины. Недостаток устройства заключается в том, что оно предназначено для возбуждения низкочастотных колебаний. Кроме того, устройство может работать только в условиях повышенного давления, создаваемого в рабочей камере пружины, и не может быть использовано при понижении давления в полости пружины. При этом в качестве рабочей среды устройства используется жидкость. Задачей полезной модели является повышение эффективности работы устройства, в котором достигается модуляция колебаний акустической системы. Поставленная задача решается тем, что в устройстве для модуляции колебаний акустической системы, содержащем полый упругий элемент в виде пружины с фланцем, подключенный к источнику рабочей среды, полым упругим элементом является гофрированный сильфон, который соединен с источником ультразвуковых колебаний. При этом источник рабочей среды содержит регулятор давления для создания в полости упругого элемента избыточного или пониженного давления. При этом рабочей средой может служить жидкость или газ. Сущность полезной модели поясняется фигурой, где изображено предлагаемое устройство. Оно состоит из преобразователя и волновода ультразвуковых колебаний 1 с отверстием 2 жестко и герметично соединенного с ним гофрированного сильфона 3,используемого в качестве упругого элемента. К нижнему торцу сильфона герметично закреплен фланец 4 с резьбовым отверстием для соединения со сменным рабочим инструментом 5. Рабочий инструмент применяется для выполнения технологической операции,воздействуя на объект 6 в виброударном режиме. Рабочий инструмент применяется для выполнения технологической операции, воздействуя на объект 6 в виброударном режиме. В отверстие 2 волновода 1 осуществляется подача рабочей среды в полость сильфона 3 под давлением Р. Устройство работает следующим образом. Включают генератор ультразвуковых колебаний и настраивают акустическую систему на резонансную частоту. Изменением давления Р в полости достигают изменения жесткости упругого элемента, что соответственно сопровождается изменением частоты и амплитуды собственных колебаний сильфона. В результате модуляции колебаний инструмента по частоте и амплитуде в зоне обработки достигается необходимый виброударный режим динамического взаимодействия. Подстройка акустической системы на оптимальный режим виброобработки позволяет интенсифицировать технологические процессы при обработке материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
