Сварное точечное соединение

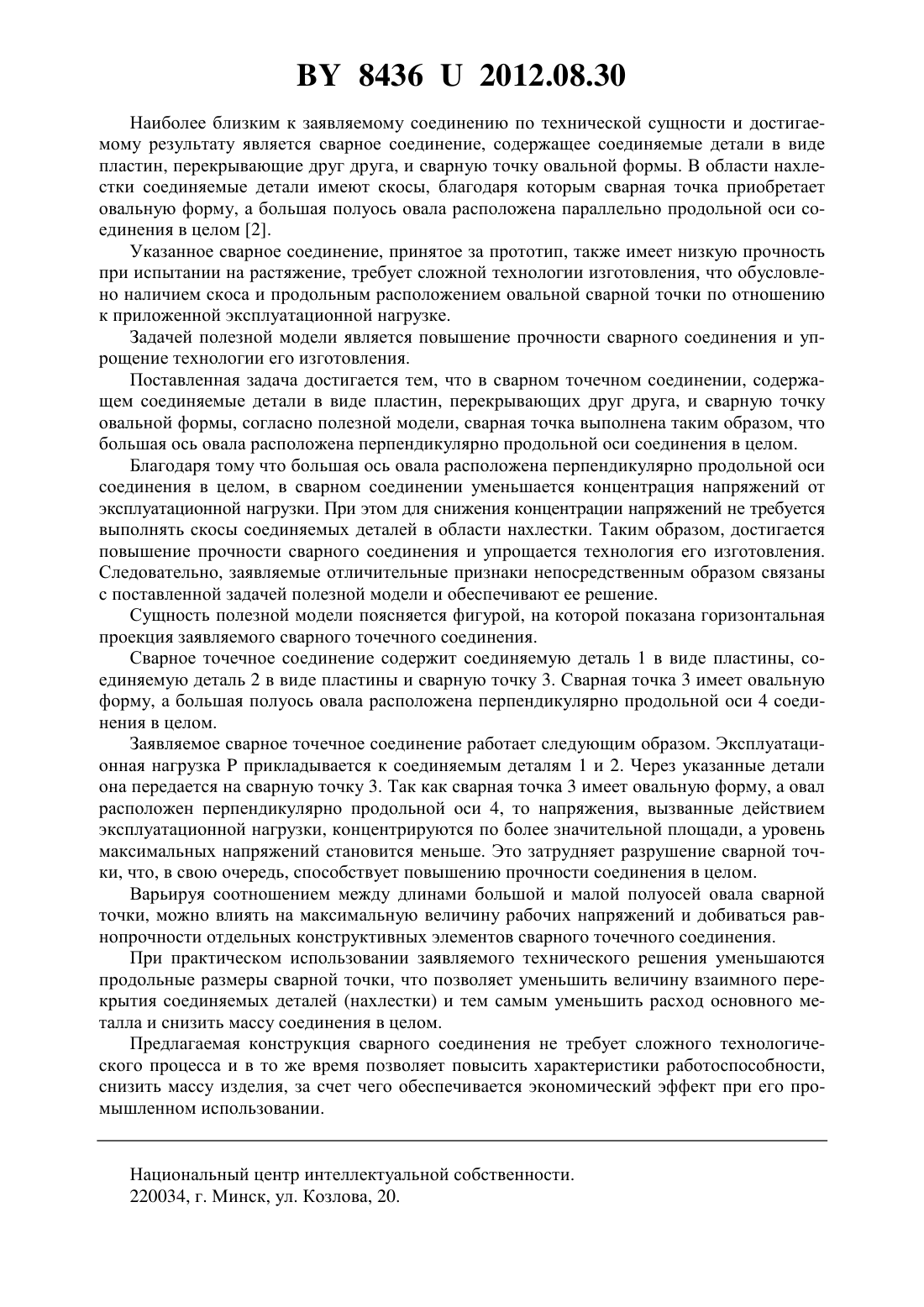

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Цумарев Юрий Алексеевич Емельянов Светозар Николаевич Березиенко Валерий Петрович Попковский Виктор Александрович Цумарев Евгений Николаевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Сварное точечное соединение, содержащее соединяемые детали в виде пластин,перекрывающих друг друга, и сварную точку овальной формы, отличающееся тем,что сварная точка выполнена таким образом, что большая ось овала расположена перпендикулярно продольной оси соединения в целом. Полезная модель относится к технике создания сварных соединений и может быть использована в различных областях машиностроения. Известно сварное соединение, содержащее соединяемые детали и сварную точку 1. Однако данное сварное соединение имеет низкую прочность, что обусловлено значительной концентрацией напряжений на периферийной части сварной точки. 84362012.08.30 Наиболее близким к заявляемому соединению по технической сущности и достигаемому результату является сварное соединение, содержащее соединяемые детали в виде пластин, перекрывающие друг друга, и сварную точку овальной формы. В области нахлестки соединяемые детали имеют скосы, благодаря которым сварная точка приобретает овальную форму, а большая полуось овала расположена параллельно продольной оси соединения в целом 2. Указанное сварное соединение, принятое за прототип, также имеет низкую прочность при испытании на растяжение, требует сложной технологии изготовления, что обусловлено наличием скоса и продольным расположением овальной сварной точки по отношению к приложенной эксплуатационной нагрузке. Задачей полезной модели является повышение прочности сварного соединения и упрощение технологии его изготовления. Поставленная задача достигается тем, что в сварном точечном соединении, содержащем соединяемые детали в виде пластин, перекрывающих друг друга, и сварную точку овальной формы, согласно полезной модели, сварная точка выполнена таким образом, что большая ось овала расположена перпендикулярно продольной оси соединения в целом. Благодаря тому что большая ось овала расположена перпендикулярно продольной оси соединения в целом, в сварном соединении уменьшается концентрация напряжений от эксплуатационной нагрузки. При этом для снижения концентрации напряжений не требуется выполнять скосы соединяемых деталей в области нахлестки. Таким образом, достигается повышение прочности сварного соединения и упрощается технология его изготовления. Следовательно, заявляемые отличительные признаки непосредственным образом связаны с поставленной задачей полезной модели и обеспечивают ее решение. Сущность полезной модели поясняется фигурой, на которой показана горизонтальная проекция заявляемого сварного точечного соединения. Сварное точечное соединение содержит соединяемую деталь 1 в виде пластины, соединяемую деталь 2 в виде пластины и сварную точку 3. Сварная точка 3 имеет овальную форму, а большая полуось овала расположена перпендикулярно продольной оси 4 соединения в целом. Заявляемое сварное точечное соединение работает следующим образом. Эксплуатационная нагрузкаприкладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на сварную точку 3. Так как сварная точка 3 имеет овальную форму, а овал расположен перпендикулярно продольной оси 4, то напряжения, вызванные действием эксплуатационной нагрузки, концентрируются по более значительной площади, а уровень максимальных напряжений становится меньше. Это затрудняет разрушение сварной точки, что, в свою очередь, способствует повышению прочности соединения в целом. Варьируя соотношением между длинами большой и малой полуосей овала сварной точки, можно влиять на максимальную величину рабочих напряжений и добиваться равнопрочности отдельных конструктивных элементов сварного точечного соединения. При практическом использовании заявляемого технического решения уменьшаются продольные размеры сварной точки, что позволяет уменьшить величину взаимного перекрытия соединяемых деталей (нахлестки) и тем самым уменьшить расход основного металла и снизить массу соединения в целом. Предлагаемая конструкция сварного соединения не требует сложного технологического процесса и в то же время позволяет повысить характеристики работоспособности,снизить массу изделия, за счет чего обеспечивается экономический эффект при его промышленном использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
