Барабанная лебедка

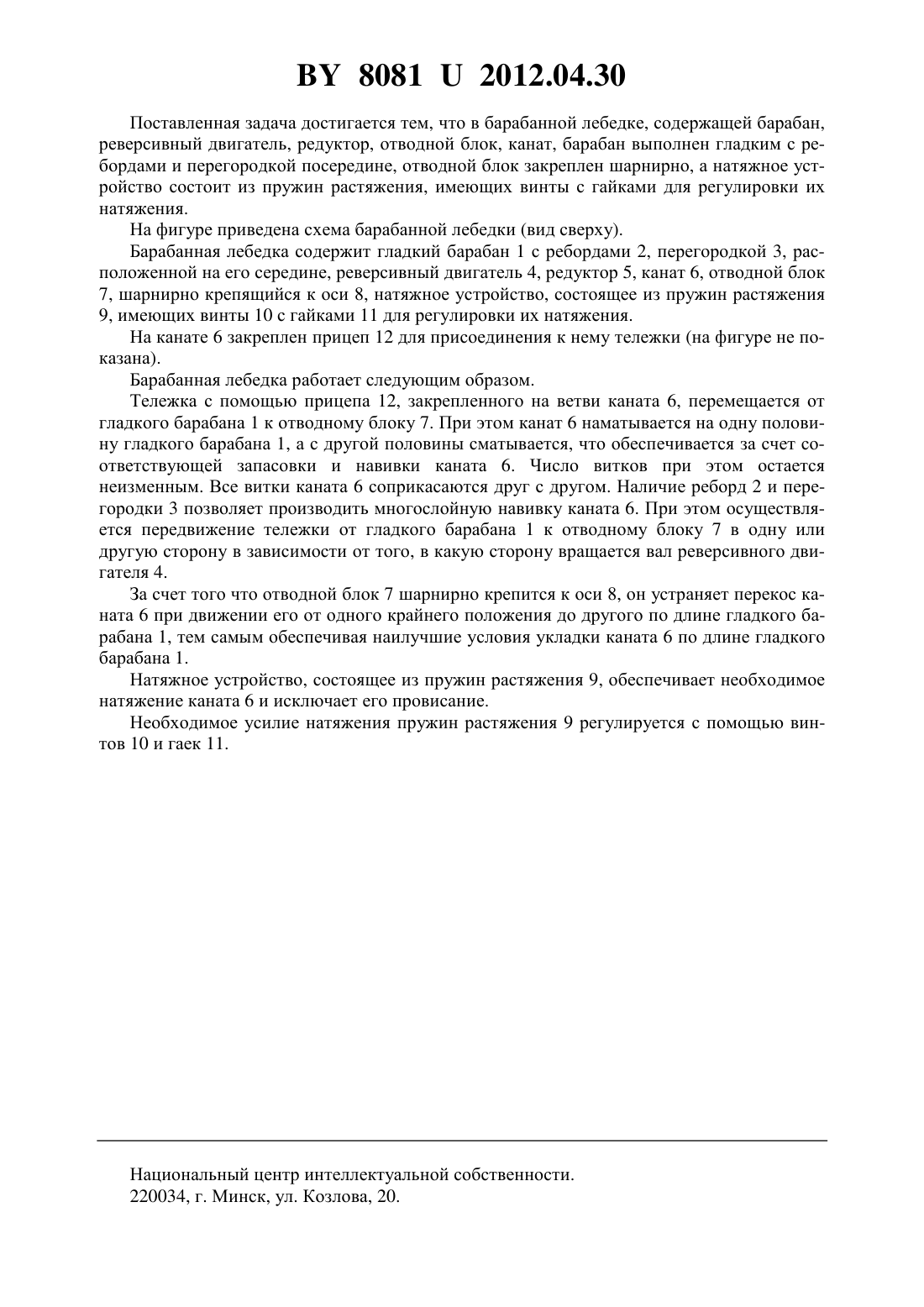

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Романюк Николай Николаевич Кудравец Кирилл Михайлович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Барабанная лебедка, содержащая барабан, реверсивный двигатель, редуктор, отводной блок, канат, отличающаяся тем, что барабан выполнен гладким с ребордами и перегородкой посередине, отводной блок закреплен шарнирно, а натяжное устройство состоит из пружин растяжения, имеющих винты с гайками для регулировки их натяжения.(56) 1. Патент на изобретение РФ 2424178 1, МПК 66 1/00, 2011. Полезная модель относится к грузовым средствам, в частности к барабанным лебедкам для транспортирования тележек. Известна барабанная лебедка, содержащая барабан, реверсивный двигатель, редуктор,отводной блок, канат 1. Недостатками такой лебедки являются нарушение технологического процесса из-за неравномерности скорости движения каната, вызванной различными окружными скоростями на разных диаметрах барабана, а также сложность конструкции натяжного устройства каната, выполненного в виде полиспаста и груза. Задачей полезной модели является обеспечение одинаковой скорости движения каната на всем протяжении пути и упрощение конструкции натяжного устройства. 80812012.04.30 Поставленная задача достигается тем, что в барабанной лебедке, содержащей барабан,реверсивный двигатель, редуктор, отводной блок, канат, барабан выполнен гладким с ребордами и перегородкой посередине, отводной блок закреплен шарнирно, а натяжное устройство состоит из пружин растяжения, имеющих винты с гайками для регулировки их натяжения. На фигуре приведена схема барабанной лебедки (вид сверху). Барабанная лебедка содержит гладкий барабан 1 с ребордами 2, перегородкой 3, расположенной на его середине, реверсивный двигатель 4, редуктор 5, канат 6, отводной блок 7, шарнирно крепящийся к оси 8, натяжное устройство, состоящее из пружин растяжения 9, имеющих винты 10 с гайками 11 для регулировки их натяжения. На канате 6 закреплен прицеп 12 для присоединения к нему тележки (на фигуре не показана). Барабанная лебедка работает следующим образом. Тележка с помощью прицепа 12, закрепленного на ветви каната 6, перемещается от гладкого барабана 1 к отводному блоку 7. При этом канат 6 наматывается на одну половину гладкого барабана 1, а с другой половины сматывается, что обеспечивается за счет соответствующей запасовки и навивки каната 6. Число витков при этом остается неизменным. Все витки каната 6 соприкасаются друг с другом. Наличие реборд 2 и перегородки 3 позволяет производить многослойную навивку каната 6. При этом осуществляется передвижение тележки от гладкого барабана 1 к отводному блоку 7 в одну или другую сторону в зависимости от того, в какую сторону вращается вал реверсивного двигателя 4. За счет того что отводной блок 7 шарнирно крепится к оси 8, он устраняет перекос каната 6 при движении его от одного крайнего положения до другого по длине гладкого барабана 1, тем самым обеспечивая наилучшие условия укладки каната 6 по длине гладкого барабана 1. Натяжное устройство, состоящее из пружин растяжения 9, обеспечивает необходимое натяжение каната 6 и исключает его провисание. Необходимое усилие натяжения пружин растяжения 9 регулируется с помощью винтов 10 и гаек 11. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
