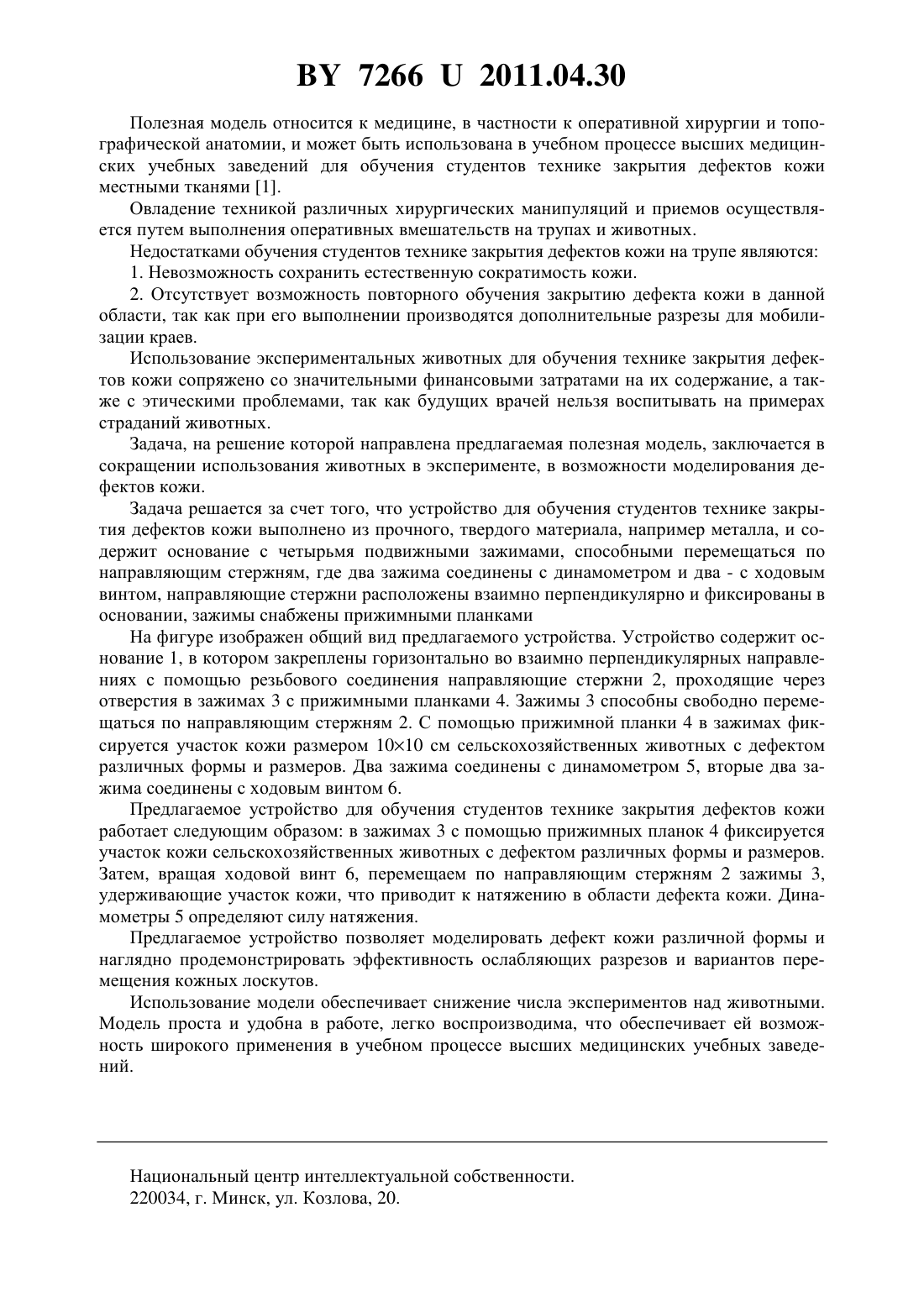

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБУЧЕНИЯ СТУДЕНТОВ ТЕХНИКЕ ЗАКРЫТИЯ ДЕФЕКТОВ КОЖИ(71) Заявители Дорошкевич Сергей Витальевич Дорошкевич Елена Юлияновна Быховцов Илья Николаевич Дорошкевич Ольга Сергеевна(72) Авторы Дорошкевич Сергей Витальевич Дорошкевич Елена Юлияновна Быховцов Илья Николаевич Дорошкевич Ольга Сергеевна(73) Патентообладатели Дорошкевич Сергей Витальевич Дорошкевич Елена Юлияновна Быховцов Илья Николаевич Дорошкевич Ольга Сергеевна(57) Устройство для обучения студентов технике закрытия дефектов кожи выполнено из прочного, твердого материала и содержит основание с четырьмя подвижными зажимами,способными перемещаться по направляющим стержням, где два зажима соединены с динамометром и два - с ходовым винтом, направляющие стержни расположены взаимно перпендикулярно и фиксированы в основании, зажимы снабжены прижимными планками. 72662011.04.30 Полезная модель относится к медицине, в частности к оперативной хирургии и топографической анатомии, и может быть использована в учебном процессе высших медицинских учебных заведений для обучения студентов технике закрытия дефектов кожи местными тканями 1. Овладение техникой различных хирургических манипуляций и приемов осуществляется путем выполнения оперативных вмешательств на трупах и животных. Недостатками обучения студентов технике закрытия дефектов кожи на трупе являются 1. Невозможность сохранить естественную сократимость кожи. 2. Отсутствует возможность повторного обучения закрытию дефекта кожи в данной области, так как при его выполнении производятся дополнительные разрезы для мобилизации краев. Использование экспериментальных животных для обучения технике закрытия дефектов кожи сопряжено со значительными финансовыми затратами на их содержание, а также с этическими проблемами, так как будущих врачей нельзя воспитывать на примерах страданий животных. Задача, на решение которой направлена предлагаемая полезная модель, заключается в сокращении использования животных в эксперименте, в возможности моделирования дефектов кожи. Задача решается за счет того, что устройство для обучения студентов технике закрытия дефектов кожи выполнено из прочного, твердого материала, например металла, и содержит основание с четырьмя подвижными зажимами, способными перемещаться по направляющим стержням, где два зажима соединены с динамометром и два - с ходовым винтом, направляющие стержни расположены взаимно перпендикулярно и фиксированы в основании, зажимы снабжены прижимными планками На фигуре изображен общий вид предлагаемого устройства. Устройство содержит основание 1, в котором закреплены горизонтально во взаимно перпендикулярных направлениях с помощью резьбового соединения направляющие стержни 2, проходящие через отверстия в зажимах 3 с прижимными планками 4. Зажимы 3 способны свободно перемещаться по направляющим стержням 2. С помощью прижимной планки 4 в зажимах фиксируется участок кожи размером 1010 см сельскохозяйственных животных с дефектом различных формы и размеров. Два зажима соединены с динамометром 5, вторые два зажима соединены с ходовым винтом 6. Предлагаемое устройство для обучения студентов технике закрытия дефектов кожи работает следующим образом в зажимах 3 с помощью прижимных планок 4 фиксируется участок кожи сельскохозяйственных животных с дефектом различных формы и размеров. Затем, вращая ходовой винт 6, перемещаем по направляющим стержням 2 зажимы 3,удерживающие участок кожи, что приводит к натяжению в области дефекта кожи. Динамометры 5 определяют силу натяжения. Предлагаемое устройство позволяет моделировать дефект кожи различной формы и наглядно продемонстрировать эффективность ослабляющих разрезов и вариантов перемещения кожных лоскутов. Использование модели обеспечивает снижение числа экспериментов над животными. Модель проста и удобна в работе, легко воспроизводима, что обеспечивает ей возможность широкого применения в учебном процессе высших медицинских учебных заведений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: G09B 23/32

Метки: обучения, студентов, кожи, закрытия, дефектов, устройство, технике
