Устройство для получения нити с разрезным ворсом

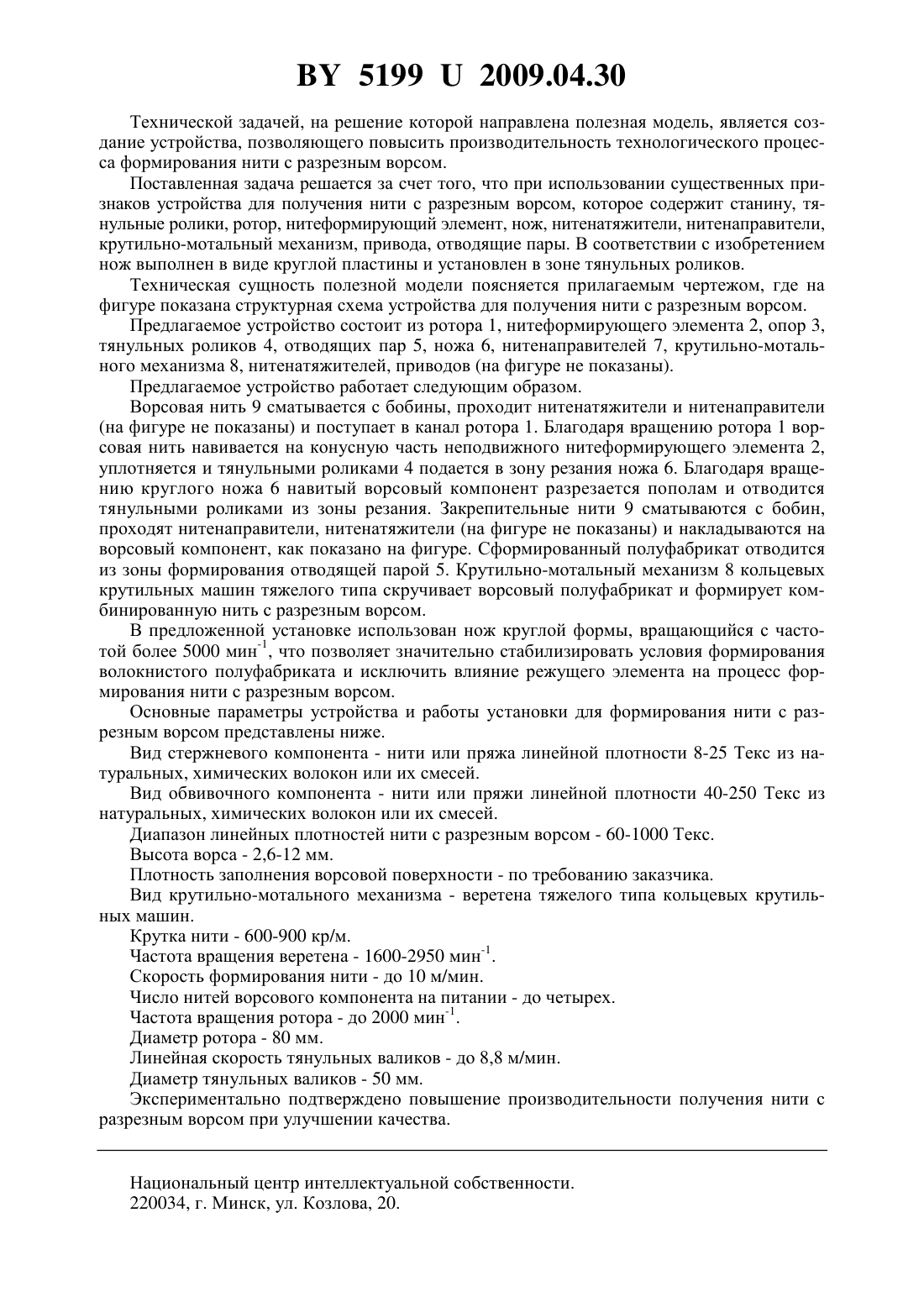

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ НИТИ С РАЗРЕЗНЫМ ВОРСОМ(71) Заявитель Учреждение образования Витебский государственный технологический университет(72) Авторы Локтионов Анатолий Васильевич Буткевич Вячеслав Гарьевич Буткевич Алексей Вячеславович Жерносек Сергей Васильевич(73) Патентообладатель Учреждение образования Витебский государственный технологический университет(57) Устройство для получения нити с разрезным ворсом, содержащее ротор, нитеформирующий элемент, опоры, тянульные ролики, отводящие пары, нож, нитенаправители, крутильно-мотальный механизм, нитенатяжители, привода, отличающееся тем, что в нем нож выполнен в виде круглых пластин и установлен с возможностью вращения в зоне тянульных роликов. Полезная модель относится к текстильной промышленности, в частности к устройствам для получения нити с разрезным ворсом. Известно наиболее близкое по технической сути к полезной модели устройство 1,состоящее из ротора, тянульных роликов, плоского ножа, отводящих пар, нитенатяжителей, нитенаправителей, крутильно-мотального механизма, приводов. Данное устройство предназначено для получения нити с разрезным ворсом с удовлетворительным качеством. Существенным недостатком данного устройства является то, что элемент для разрезания ворсовой основы выполнен в виде плоского ножа, совершающего возвратнопоступательные движения. Нож приводится в движение кривошипно-шатунным механизмом со сложной кинематикой. Это приводит к тому, что скорость формирования нити и производительность технологического процесса в целом настолько мала, что производство данного вида нитей нерентабельно. 51992009.04.30 Технической задачей, на решение которой направлена полезная модель, является создание устройства, позволяющего повысить производительность технологического процесса формирования нити с разрезным ворсом. Поставленная задача решается за счет того, что при использовании существенных признаков устройства для получения нити с разрезным ворсом, которое содержит станину, тянульные ролики, ротор, нитеформирующий элемент, нож, нитенатяжители, нитенаправители,крутильно-мотальный механизм, привода, отводящие пары. В соответствии с изобретением нож выполнен в виде круглой пластины и установлен в зоне тянульных роликов. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фигуре показана структурная схема устройства для получения нити с разрезным ворсом. Предлагаемое устройство состоит из ротора 1, нитеформирующего элемента 2, опор 3,тянульных роликов 4, отводящих пар 5, ножа 6, нитенаправителей 7, крутильно-мотального механизма 8, нитенатяжителей, приводов (на фигуре не показаны). Предлагаемое устройство работает следующим образом. Ворсовая нить 9 сматывается с бобины, проходит нитенатяжители и нитенаправители(на фигуре не показаны) и поступает в канал ротора 1. Благодаря вращению ротора 1 ворсовая нить навивается на конусную часть неподвижного нитеформирующего элемента 2,уплотняется и тянульными роликами 4 подается в зону резания ножа 6. Благодаря вращению круглого ножа 6 навитый ворсовый компонент разрезается пополам и отводится тянульными роликами из зоны резания. Закрепительные нити 9 сматываются с бобин,проходят нитенаправители, нитенатяжители (на фигуре не показаны) и накладываются на ворсовый компонент, как показано на фигуре. Сформированный полуфабрикат отводится из зоны формирования отводящей парой 5. Крутильно-мотальный механизм 8 кольцевых крутильных машин тяжелого типа скручивает ворсовый полуфабрикат и формирует комбинированную нить с разрезным ворсом. В предложенной установке использован нож круглой формы, вращающийся с частотой более 5000 мин-1, что позволяет значительно стабилизировать условия формирования волокнистого полуфабриката и исключить влияние режущего элемента на процесс формирования нити с разрезным ворсом. Основные параметры устройства и работы установки для формирования нити с разрезным ворсом представлены ниже. Вид стержневого компонента - нити или пряжа линейной плотности 8-25 Текс из натуральных, химических волокон или их смесей. Вид обвивочного компонента - нити или пряжи линейной плотности 40-250 Текс из натуральных, химических волокон или их смесей. Диапазон линейных плотностей нити с разрезным ворсом - 60-1000 Текс. Высота ворса - 2,6-12 мм. Плотность заполнения ворсовой поверхности - по требованию заказчика. Вид крутильно-мотального механизма - веретена тяжелого типа кольцевых крутильных машин. Крутка нити - 600-900 кр/м. Частота вращения веретена - 1600-2950 мин-1. Скорость формирования нити - до 10 м/мин. Число нитей ворсового компонента на питании - до четырех. Частота вращения ротора - до 2000 мин-1. Диаметр ротора - 80 мм. Линейная скорость тянульных валиков - до 8,8 м/мин. Диаметр тянульных валиков - 50 мм. Экспериментально подтверждено повышение производительности получения нити с разрезным ворсом при улучшении качества. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
