Фильтр скважинный

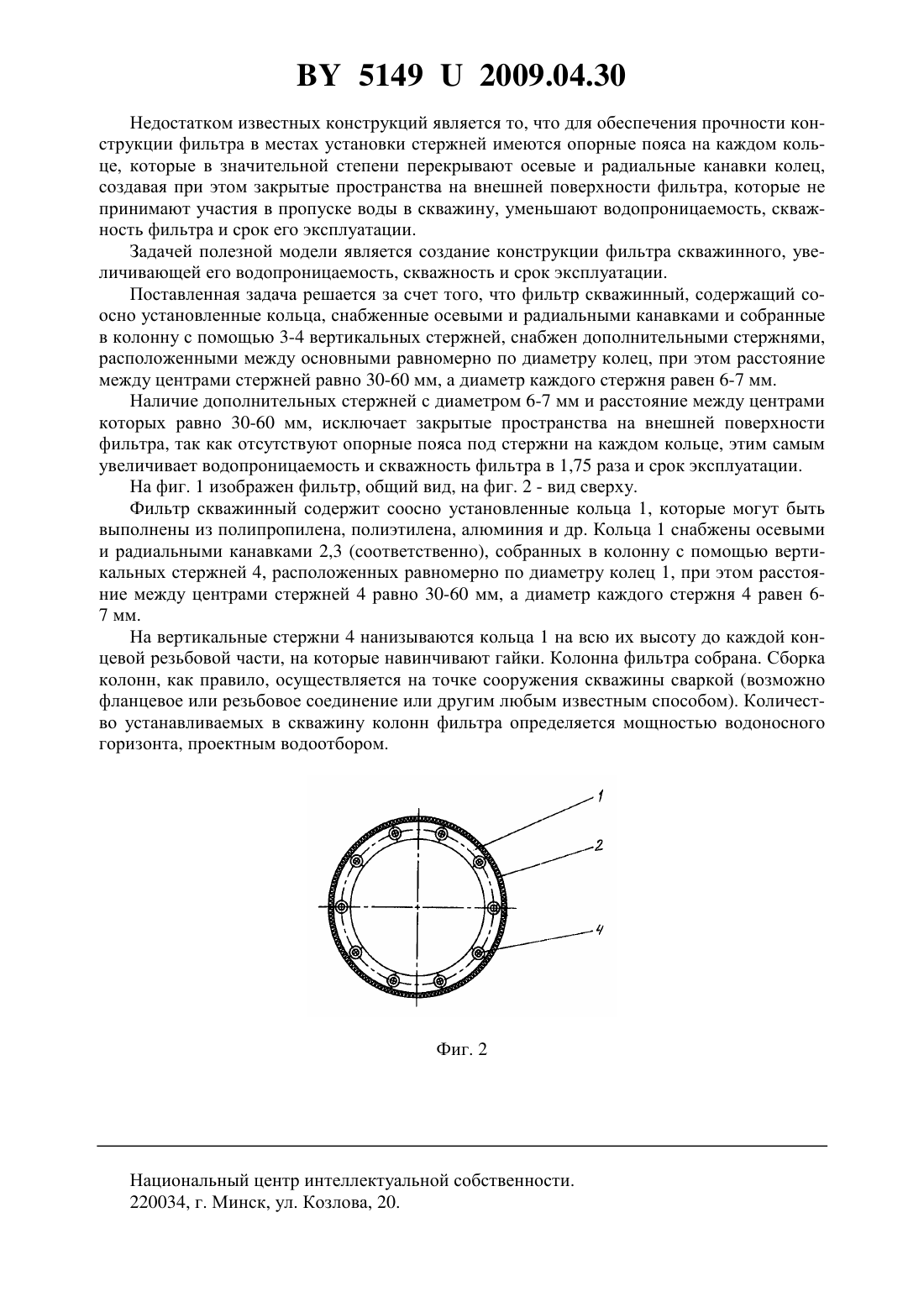

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Совместное закрытое акционерное общество НЕДРАИНВЕСТ(72) Автор Данилов Юрий Александрович(73) Патентообладатель Совместное закрытое акционерное общество НЕДРАИНВЕСТ(57) Фильтр скважинный, содержащий соосно установленные кольца, снабженные осевыми и радиальными канавками и собранные в колонку с помощью 3-4 вертикальных стержней, отличающийся тем, что он снабжен дополнительными стержнями, расположенными между основными равномерно по диаметру колец, при этом расстояние между центрами стержней равно 30-60 мм, а диаметр каждого стержня равен 6-7 мм. Полезная модель относится к технике добычи продукта из скважины, а именно к скважинным фильтрам для фильтрации продукта, добываемого из нефтяных, водяных и газовых скважин, а также может быть использован для дренажа. Известны фильтры скважинные 1, 2, содержащие соосно установленные кольца,снабженные кольцевыми и радиальными канавками и собранные в колонну с помощью 34 вертикальных стержней, при этом диаметр стержней составляет 10-18 мм. 51492009.04.30 Недостатком известных конструкций является то, что для обеспечения прочности конструкции фильтра в местах установки стержней имеются опорные пояса на каждом кольце, которые в значительной степени перекрывают осевые и радиальные канавки колец,создавая при этом закрытые пространства на внешней поверхности фильтра, которые не принимают участия в пропуске воды в скважину, уменьшают водопроницаемость, скважность фильтра и срок его эксплуатации. Задачей полезной модели является создание конструкции фильтра скважинного, увеличивающей его водопроницаемость, скважность и срок эксплуатации. Поставленная задача решается за счет того, что фильтр скважинный, содержащий соосно установленные кольца, снабженные осевыми и радиальными канавками и собранные в колонну с помощью 3-4 вертикальных стержней, снабжен дополнительными стержнями,расположенными между основными равномерно по диаметру колец, при этом расстояние между центрами стержней равно 30-60 мм, а диаметр каждого стержня равен 6-7 мм. Наличие дополнительных стержней с диаметром 6-7 мм и расстояние между центрами которых равно 30-60 мм, исключает закрытые пространства на внешней поверхности фильтра, так как отсутствуют опорные пояса под стержни на каждом кольце, этим самым увеличивает водопроницаемость и скважность фильтра в 1,75 раза и срок эксплуатации. На фиг. 1 изображен фильтр, общий вид, на фиг. 2 - вид сверху. Фильтр скважинный содержит соосно установленные кольца 1, которые могут быть выполнены из полипропилена, полиэтилена, алюминия и др. Кольца 1 снабжены осевыми и радиальными канавками 2,3 (соответственно), собранных в колонну с помощью вертикальных стержней 4, расположенных равномерно по диаметру колец 1, при этом расстояние между центрами стержней 4 равно 30-60 мм, а диаметр каждого стержня 4 равен 67 мм. На вертикальные стержни 4 нанизываются кольца 1 на всю их высоту до каждой концевой резьбовой части, на которые навинчивают гайки. Колонна фильтра собрана. Сборка колонн, как правило, осуществляется на точке сооружения скважины сваркой (возможно фланцевое или резьбовое соединение или другим любым известным способом). Количество устанавливаемых в скважину колонн фильтра определяется мощностью водоносного горизонта, проектным водоотбором. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
