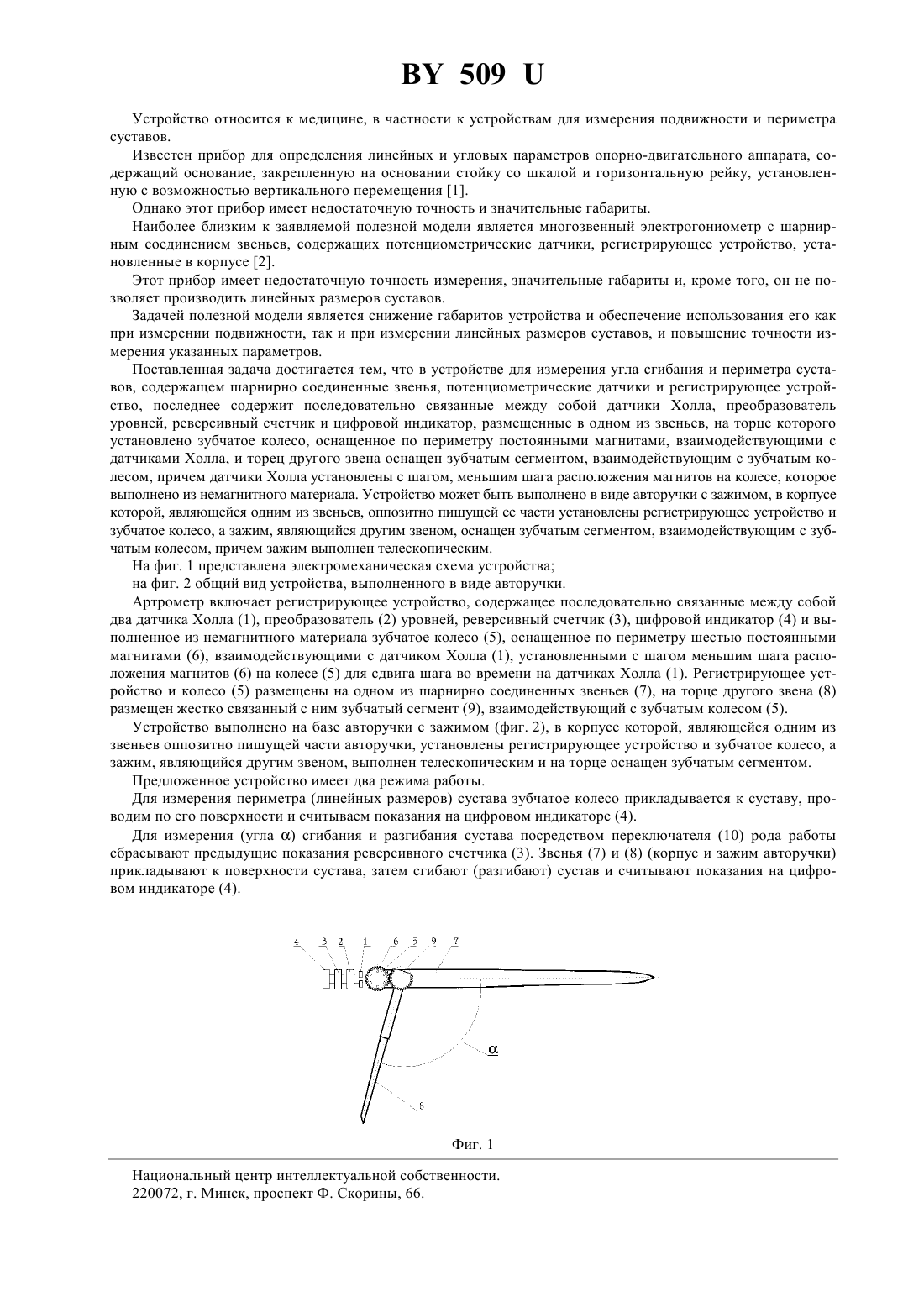

Устройство для измерения угла сгибания и периметра суставов

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛА СГИБАНИЯ И ПЕРИМЕТРА СУСТАВОВ(73) Патентообладатель Сорока Николай Федорович,Губкин Сергей Владимирович, Давидович Александр Николаевич, Максимович Анатолий Борисович(57) 1. Устройство для измерения угла сгибания и периметра суставов, содержащее шарнирно-соединенные звенья, потенциометрические датчики и регистрирующее устройство, отличающееся тем, что регистрирующее устройство содержит последовательно связанные между собой датчики Холла, преобразователь уровней, реверсивный счетчик и цифровой индикатор, размещенные в одном из звеньев, на торцевом конце которого установлено зубчатое колесо, оснащенное по периметру постоянными магнитами, взаимодействующими с датчиками Холла, а торец другого звена оснащен зубчатым сегментом, взаимодействующим с зубчатым колесом. 2. Устройство по п. 1, отличающееся тем, что датчики Холла установлены с шагом, меньшим шага расположения магнитов на колесе. 3. Устройство по п. 1, отличающееся тем, что колесо выполнено из немагнитного материала. 4. Устройство по одному из пп. 1-3, отличающееся тем, что оно выполнено в виде авторучки с зажимом,в корпусе которой, являющейся одним из звеньев, оппозитно пишущей ее части и установлены регистрирующее устройство и зубчатое колесо, а зажим, являющийся другим звеном, оснащен зубчатым сегментом. 5. Устройство по п. 4, отличающееся тем, что зажим выполнен телескопическим. 509 Устройство относится к медицине, в частности к устройствам для измерения подвижности и периметра суставов. Известен прибор для определения линейных и угловых параметров опорно-двигательного аппарата, содержащий основание, закрепленную на основании стойку со шкалой и горизонтальную рейку, установленную с возможностью вертикального перемещения 1. Однако этот прибор имеет недостаточную точность и значительные габариты. Наиболее близким к заявляемой полезной модели является многозвенный электрогониометр с шарнирным соединением звеньев, содержащих потенциометрические датчики, регистрирующее устройство, установленные в корпусе 2. Этот прибор имеет недостаточную точность измерения, значительные габариты и, кроме того, он не позволяет производить линейных размеров суставов. Задачей полезной модели является снижение габаритов устройства и обеспечение использования его как при измерении подвижности, так и при измерении линейных размеров суставов, и повышение точности измерения указанных параметров. Поставленная задача достигается тем, что в устройстве для измерения угла сгибания и периметра суставов, содержащем шарнирно соединенные звенья, потенциометрические датчики и регистрирующее устройство, последнее содержит последовательно связанные между собой датчики Холла, преобразователь уровней, реверсивный счетчик и цифровой индикатор, размещенные в одном из звеньев, на торце которого установлено зубчатое колесо, оснащенное по периметру постоянными магнитами, взаимодействующими с датчиками Холла, и торец другого звена оснащен зубчатым сегментом, взаимодействующим с зубчатым колесом, причем датчики Холла установлены с шагом, меньшим шага расположения магнитов на колесе, которое выполнено из немагнитного материала. Устройство может быть выполнено в виде авторучки с зажимом, в корпусе которой, являющейся одним из звеньев, оппозитно пишущей ее части установлены регистрирующее устройство и зубчатое колесо, а зажим, являющийся другим звеном, оснащен зубчатым сегментом, взаимодействующим с зубчатым колесом, причем зажим выполнен телескопическим. На фиг. 1 представлена электромеханическая схема устройства на фиг. 2 общий вид устройства, выполненного в виде авторучки. Артрометр включает регистрирующее устройство, содержащее последовательно связанные между собой два датчика Холла (1), преобразователь (2) уровней, реверсивный счетчик (3), цифровой индикатор (4) и выполненное из немагнитного материала зубчатое колесо (5), оснащенное по периметру шестью постоянными магнитами (6), взаимодействующими с датчиком Холла (1), установленными с шагом меньшим шага расположения магнитов (6) на колесе (5) для сдвига шага во времени на датчиках Холла (1). Регистрирующее устройство и колесо (5) размещены на одном из шарнирно соединенных звеньев (7), на торце другого звена (8) размещен жестко связанный с ним зубчатый сегмент (9), взаимодействующий с зубчатым колесом (5). Устройство выполнено на базе авторучки с зажимом (фиг. 2), в корпусе которой, являющейся одним из звеньев оппозитно пишущей части авторучки, установлены регистрирующее устройство и зубчатое колесо, а зажим, являющийся другим звеном, выполнен телескопическим и на торце оснащен зубчатым сегментом. Предложенное устройство имеет два режима работы. Для измерения периметра (линейных размеров) сустава зубчатое колесо прикладывается к суставу, проводим по его поверхности и считываем показания на цифровом индикаторе (4). Для измерения (угла ) сгибания и разгибания сустава посредством переключателя (10) рода работы сбрасывают предыдущие показания реверсивного счетчика (3). Звенья (7) и (8) (корпус и зажим авторучки) прикладывают к поверхности сустава, затем сгибают (разгибают) сустав и считывают показания на цифровом индикаторе (4). Фиг. 1 Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
