Ранцевая установка для подачи трудногорючего пенополиуретана

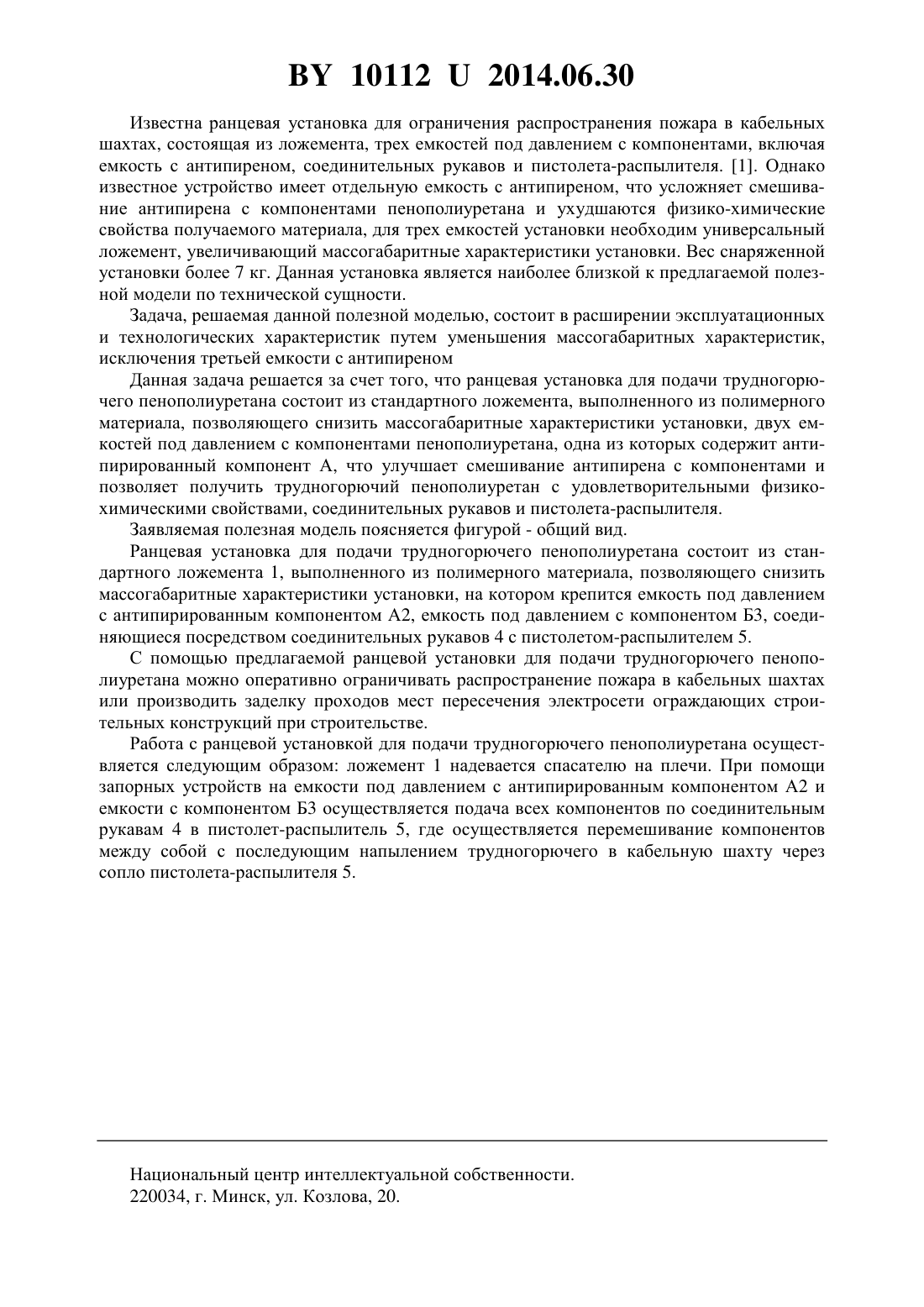

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАНЦЕВАЯ УСТАНОВКА ДЛЯ ПОДАЧИ ТРУДНОГОРЮЧЕГО ПЕНОПОЛИУРЕТАНА(71) Заявитель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Тихонов Максим Михайлович Богданова Валентина Владимировна Бурая Оксана Николаевна(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Ранцевая установка для подачи трудногорючего пенополиуретана, состоящая из ложемента, емкостей под давлением, соединительных рукавов и пистолета-распылителя, отличающаяся тем, что имеет стандартный ложемент, выполненный из полимерного материала, две емкости под давлением с компонентами пенополиуретана, одна из которых содержит антипирированный компонент А. Полезная модель относится к ранцевой установке, предназначенной для подачи трудногорючего пенополиуретана в кабельную шахту из пистолета-распылителя для текучих веществ из двух источников, и может быть использована для ограничения распространения пожара в кабельных шахтах. 101122014.06.30 Известна ранцевая установка для ограничения распространения пожара в кабельных шахтах, состоящая из ложемента, трех емкостей под давлением с компонентами, включая емкость с антипиреном, соединительных рукавов и пистолета-распылителя. 1. Однако известное устройство имеет отдельную емкость с антипиреном, что усложняет смешивание антипирена с компонентами пенополиуретана и ухудшаются физико-химические свойства получаемого материала, для трех емкостей установки необходим универсальный ложемент, увеличивающий массогабаритные характеристики установки. Вес снаряженной установки более 7 кг. Данная установка является наиболее близкой к предлагаемой полезной модели по технической сущности. Задача, решаемая данной полезной моделью, состоит в расширении эксплуатационных и технологических характеристик путем уменьшения массогабаритных характеристик,исключения третьей емкости с антипиреном Данная задача решается за счет того, что ранцевая установка для подачи трудногорючего пенополиуретана состоит из стандартного ложемента, выполненного из полимерного материала, позволяющего снизить массогабаритные характеристики установки, двух емкостей под давлением с компонентами пенополиуретана, одна из которых содержит антипирированный компонент А, что улучшает смешивание антипирена с компонентами и позволяет получить трудногорючий пенополиуретан с удовлетворительными физикохимическими свойствами, соединительных рукавов и пистолета-распылителя. Заявляемая полезная модель поясняется фигурой - общий вид. Ранцевая установка для подачи трудногорючего пенополиуретана состоит из стандартного ложемента 1, выполненного из полимерного материала, позволяющего снизить массогабаритные характеристики установки, на котором крепится емкость под давлением с антипирированным компонентом А 2, емкость под давлением с компонентом Б 3, соединяющиеся посредством соединительных рукавов 4 с пистолетом-распылителем 5. С помощью предлагаемой ранцевой установки для подачи трудногорючего пенополиуретана можно оперативно ограничивать распространение пожара в кабельных шахтах или производить заделку проходов мест пересечения электросети ограждающих строительных конструкций при строительстве. Работа с ранцевой установкой для подачи трудногорючего пенополиуретана осуществляется следующим образом ложемент 1 надевается спасателю на плечи. При помощи запорных устройств на емкости под давлением с антипирированным компонентом А 2 и емкости с компонентом Б 3 осуществляется подача всех компонентов по соединительным рукавам 4 в пистолет-распылитель 5, где осуществляется перемешивание компонентов между собой с последующим напылением трудногорючего в кабельную шахту через сопло пистолета-распылителя 5. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
