Цельнометаллический сепаратор роликового цилиндрического подшипника

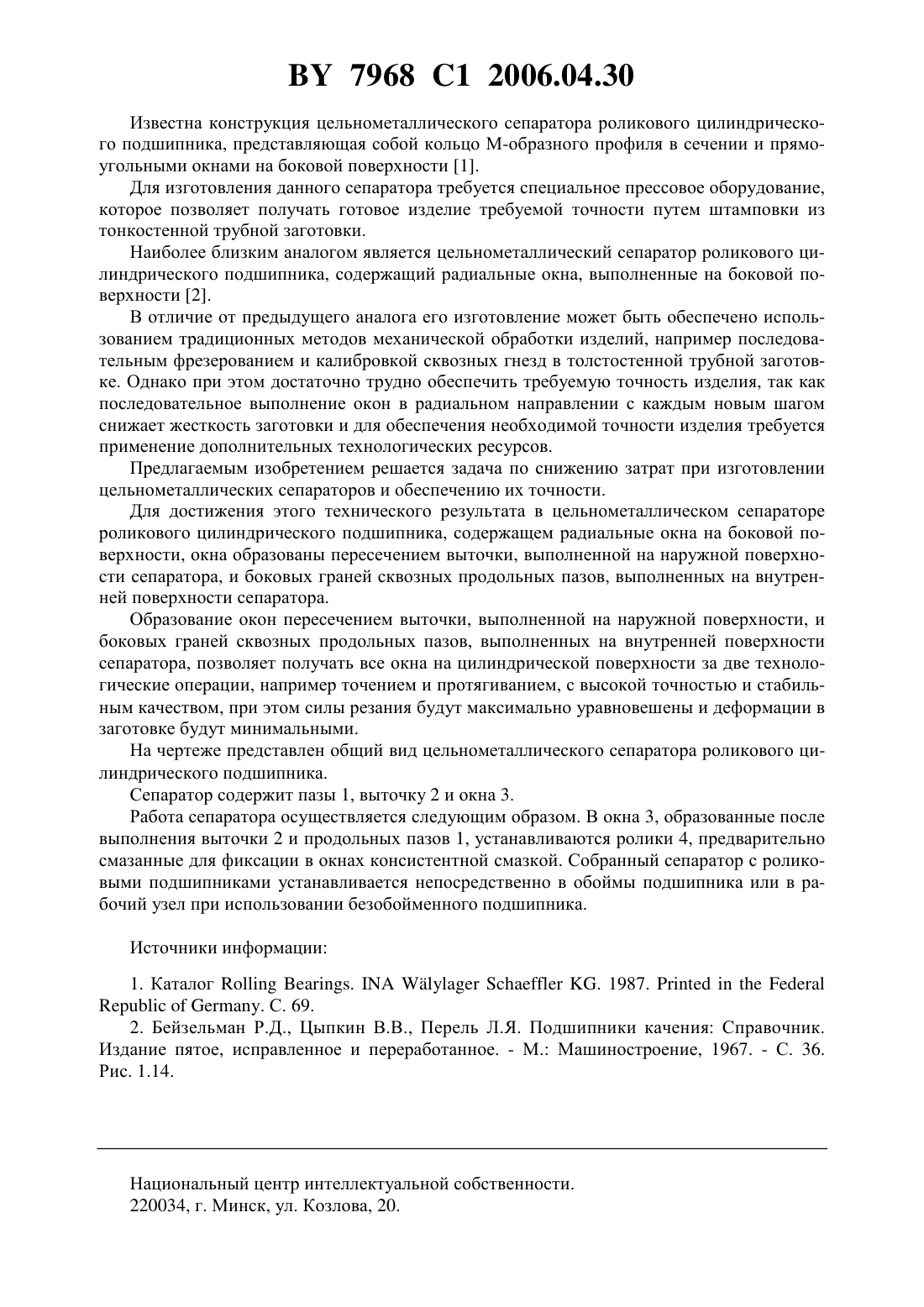

(51)16 33/46 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЦЕЛЬНОМЕТАЛЛИЧЕСКИЙ СЕПАРАТОР РОЛИКОВОГО ЦИЛИНДРИЧЕСКОГО ПОДШИПНИКА(71) Заявитель Республиканское унитарное производственное предприятие Белорусский автомобильный завод(72) Автор Мытько Анатолий Никитич(73) Патентообладатель Республиканское унитарное производственное предприятие Белорусский автомобильный завод(57) Цельнометаллический сепаратор роликового цилиндрического подшипника, содержащий радиальные окна на боковой поверхности, отличающийся тем, что радиальные окна образованы пересечением выточки, выполненной на наружной поверхности сепаратора, и боковых граней сквозных продольных пазов, выполненных на внутренней поверхности сепаратора. Изобретение относится к области машиностроения и может найти применение в производстве роликовых цилиндрических подшипников. 7968 1 2006.04.30 Известна конструкция цельнометаллического сепаратора роликового цилиндрического подшипника, представляющая собой кольцо М-образного профиля в сечении и прямоугольными окнами на боковой поверхности 1. Для изготовления данного сепаратора требуется специальное прессовое оборудование,которое позволяет получать готовое изделие требуемой точности путем штамповки из тонкостенной трубной заготовки. Наиболее близким аналогом является цельнометаллический сепаратор роликового цилиндрического подшипника, содержащий радиальные окна, выполненные на боковой поверхности 2. В отличие от предыдущего аналога его изготовление может быть обеспечено использованием традиционных методов механической обработки изделий, например последовательным фрезерованием и калибровкой сквозных гнезд в толстостенной трубной заготовке. Однако при этом достаточно трудно обеспечить требуемую точность изделия, так как последовательное выполнение окон в радиальном направлении с каждым новым шагом снижает жесткость заготовки и для обеспечения необходимой точности изделия требуется применение дополнительных технологических ресурсов. Предлагаемым изобретением решается задача по снижению затрат при изготовлении цельнометаллических сепараторов и обеспечению их точности. Для достижения этого технического результата в цельнометаллическом сепараторе роликового цилиндрического подшипника, содержащем радиальные окна на боковой поверхности, окна образованы пересечением выточки, выполненной на наружной поверхности сепаратора, и боковых граней сквозных продольных пазов, выполненных на внутренней поверхности сепаратора. Образование окон пересечением выточки, выполненной на наружной поверхности, и боковых граней сквозных продольных пазов, выполненных на внутренней поверхности сепаратора, позволяет получать все окна на цилиндрической поверхности за две технологические операции, например точением и протягиванием, с высокой точностью и стабильным качеством, при этом силы резания будут максимально уравновешены и деформации в заготовке будут минимальными. На чертеже представлен общий вид цельнометаллического сепаратора роликового цилиндрического подшипника. Сепаратор содержит пазы 1, выточку 2 и окна 3. Работа сепаратора осуществляется следующим образом. В окна 3, образованные после выполнения выточки 2 и продольных пазов 1, устанавливаются ролики 4, предварительно смазанные для фиксации в окнах консистентной смазкой. Собранный сепаратор с роликовыми подшипниками устанавливается непосредственно в обоймы подшипника или в рабочий узел при использовании безобойменного подшипника. Источники информации 1. Каталог.. 1987.. С. 69. 2. Бейзельман Р.Д., Цыпкин В.В., Перель Л.Я. Подшипники качения Справочник. Издание пятое, исправленное и переработанное. - М. Машиностроение, 1967. - С. 36. Рис. 1.14. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
