Вяжущий материал

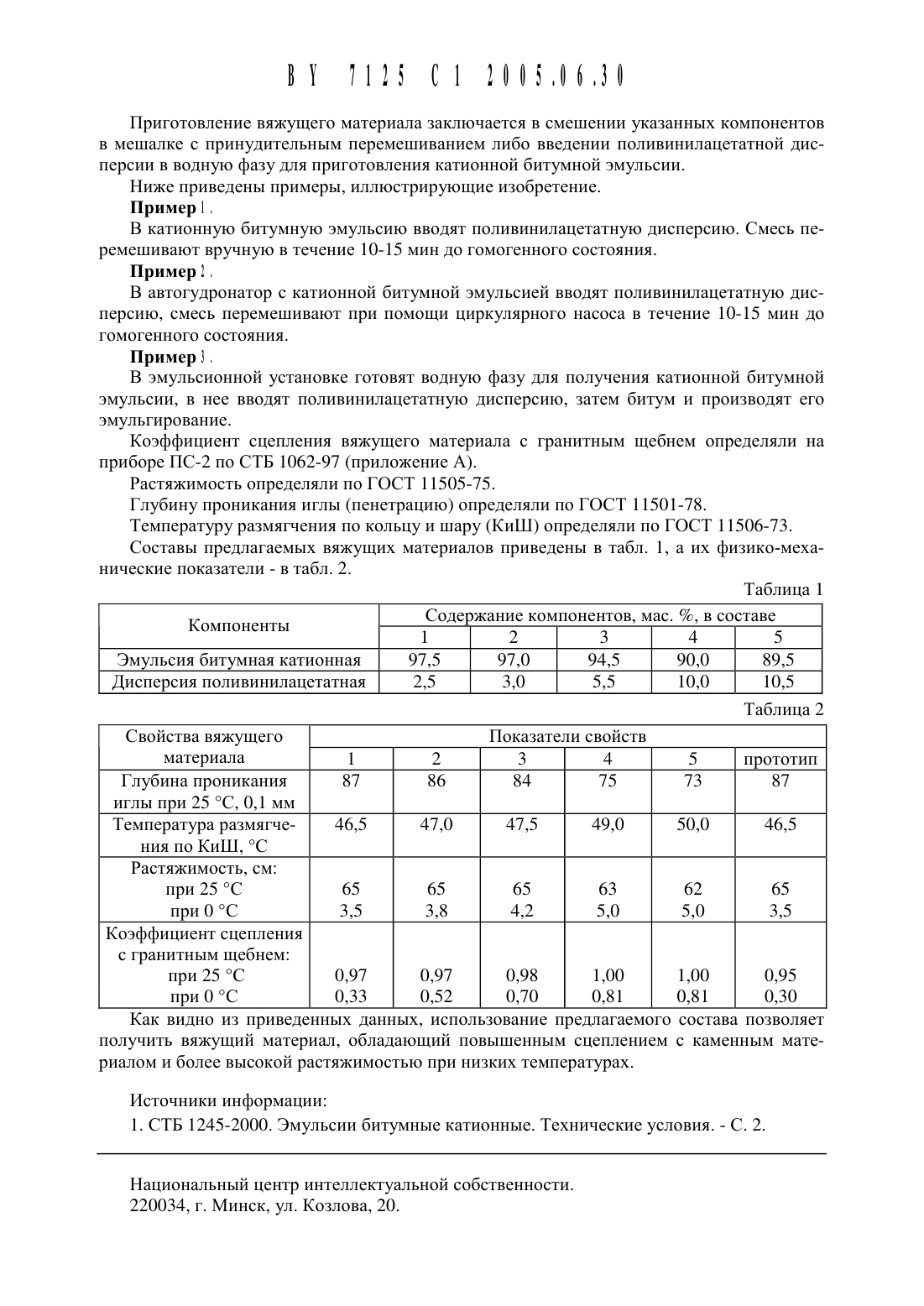

(51) Е 011 5/127/087/24 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ (ВУ)(72) Авторы Астащко Василий Васильевич Меньщова Людмила Викторовна Цыганок Юрий Михайлович Бусел Алексей Владимирович Старостина Ольга Ивановна Радьков Николай Васильевич Жуковин Максим Геннадьевич Есман Геннадий Михайлович Гуревич Владимир Семенович (ВУ)(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ (ВУ)(56) СТБ 1245-2000. Эмульсии битумные катионнь 1 е. Технические условия. - Мн.,2000. - С. 2.Вяжущий материал, включающий эмульсию битумную катионную, отличающийся тем, что дополнительно содержит в качестве модификатора поливинилацетатную дисперсию при следующем соотношении компонентов, мас.эмульсия битумная катионная 90,0-97,0Изобретение относится к области строительных материалов, а именно к области получения битумных эмульсий, применяемых в качестве вяжущего материала при строительстве, реконструкции, ремонте и содержании дорожных покрытий и оснований.Известен вяжущий материал, который является наиболее близким к предлагаемому по технической сущности и достигаемому результату, включающий эмульсию битумную катионную 1.Задачей, рещаемой заявляемым изобретением, является повыщение растяжимости и адгезионных свойств остаточного вяжущего при низких температурах.Рещаемая задача достигается тем, что эмульсия битумная катионная дополнительно содержит в качестве модификатора поливинилацетатную дисперсию при следующем соотнощении компонентов, мас.эмульсия битумная катионная 90,0-97,0Для приготовления вяжущего материала использовали эмульсии битумные катионные марок ЭБК по СТБ 1245-2000 поливинилацетатную дисперсию марок ДФ 51 по ГОСТ 18992-80.Приготовление вяжущего материала заключается в смешении указанных компонентов в мешалке с принудительным перемешиванием либо введении поливинилацетатной дисперсии в водную фазу для приготовления катионной битумной эмульсии.В катионную битумную эмульсию вводят поливинилацетатную дисперсию. Смесь перемешивают вручную в течение 10-15 мин до гомогенного состояния.В автогудронатор с катионной битумной эмульсией вводят поливинилацетатную дисперсию, смесь перемешивают при помоши циркулярного насоса в течение 10-15 мин до гомогенного состояния.В эмульсионной установке готовят водную фазу для получения катионной битумной эмульсии, в нее вводят поливинилацетатную дисперсию, затем битум и производят его эмульгирование.Коэффициент сцепления вяжушего материала с гранитным шебнем определяли на приборе ПС-2 по СТБ 1062-97 (приложение А).Растяжимость определяли по ГОСТ 11505-75.Глубину проникания иглы (пенетрацию) определяли по ГОСТ 11501-78.Температуру размягчения по кольцу и шару (КиШ) определяли по ГОСТ 11506-73.Составы предлагаемых вяжуших материалов приведены в табл. 1, а их физико-механические показатели - в табл. 2.Эмульсия битумная катионная 97,5 97,0 94,5 90,0 89,5 Дисперсия поливинилацетатная 2,5 3,0 5,5 10,0 10,5 Таблица 2Свойства вяжушего Показатели свойств Материала 1 2 3 4 5 прототип иглы при 25 С, 0,1 мм Температура размягче- 46,5 47,0 47,5 49,0 50,0 46,5 ния по КиШ, С Растяжимость, см при 25 С при 0 С Коэффициент сцепления с гранитным шебнем при 25 С при 0 С Как видно из приведенных данных, использование предлагаемого состава позволяет получить вяжуший материал, обладаюший повышенным сцеплением с каменным материалом и более высокой растяжимостью при низких температурах.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
