Волноводно-щелевой механический сканер

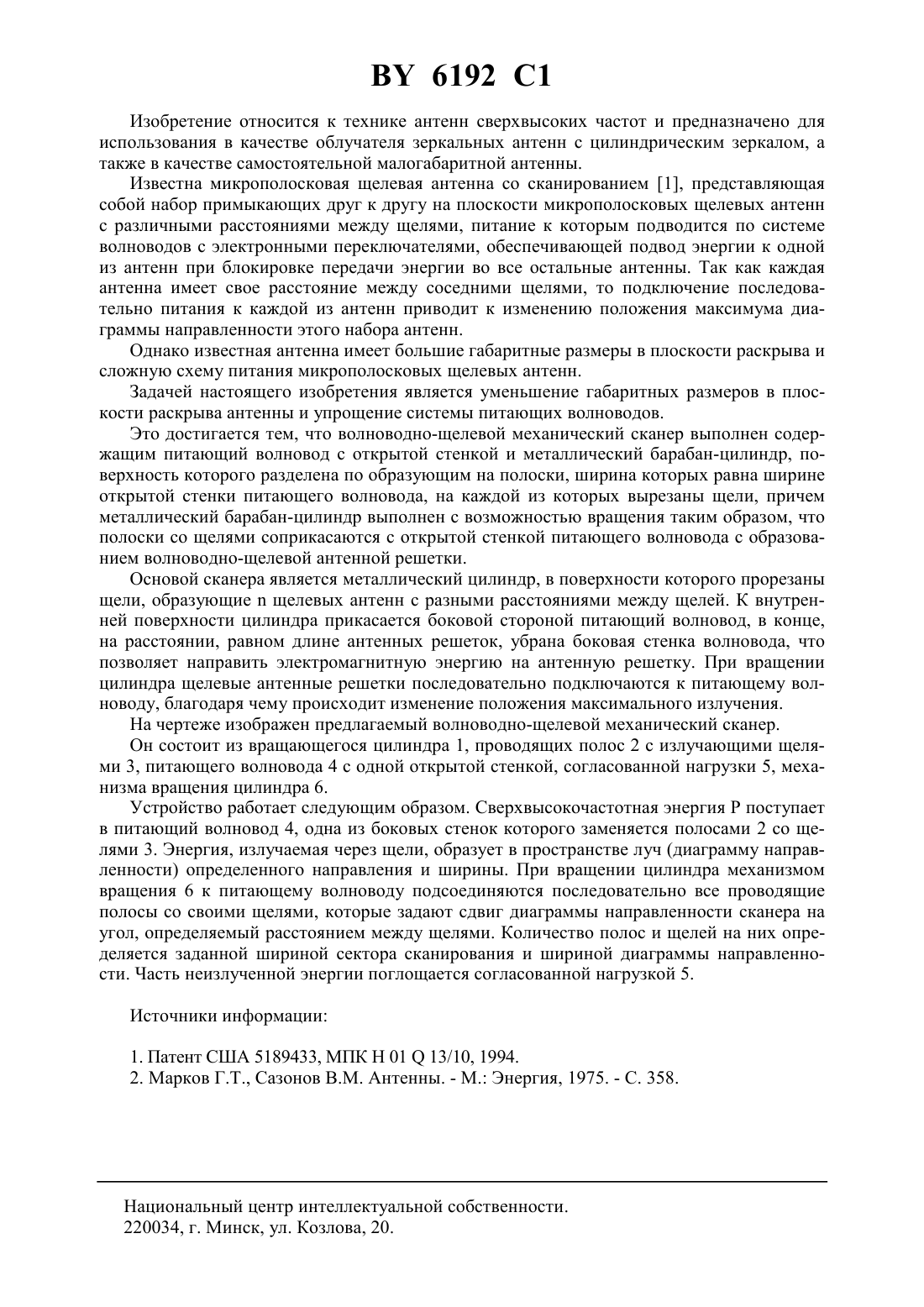

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(72) Авторы Аверьянов Валерьян Яковлевич Турук Григорий Петрович(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(57) Волноводно-щелевой механический сканер, содержащий питающий волновод с открытой стенкой и металлический барабан-цилиндр, поверхность которого разделена по образующим на полоски, ширина которых равна ширине открытой стенки питающего волновода, на каждой из которых вырезаны щели, причем металлический барабанцилиндр выполнен с возможностью вращения таким образом, что полоски со щелями соприкасаются с открытой стенкой питающего волновода с образованием волноводнощелевой антенной решетки. 6192 1 Изобретение относится к технике антенн сверхвысоких частот и предназначено для использования в качестве облучателя зеркальных антенн с цилиндрическим зеркалом, а также в качестве самостоятельной малогабаритной антенны. Известна микрополосковая щелевая антенна со сканированием 1, представляющая собой набор примыкающих друг к другу на плоскости микрополосковых щелевых антенн с различными расстояниями между щелями, питание к которым подводится по системе волноводов с электронными переключателями, обеспечивающей подвод энергии к одной из антенн при блокировке передачи энергии во все остальные антенны. Так как каждая антенна имеет свое расстояние между соседними щелями, то подключение последовательно питания к каждой из антенн приводит к изменению положения максимума диаграммы направленности этого набора антенн. Однако известная антенна имеет большие габаритные размеры в плоскости раскрыва и сложную схему питания микрополосковых щелевых антенн. Задачей настоящего изобретения является уменьшение габаритных размеров в плоскости раскрыва антенны и упрощение системы питающих волноводов. Это достигается тем, что волноводно-щелевой механический сканер выполнен содержащим питающий волновод с открытой стенкой и металлический барабан-цилиндр, поверхность которого разделена по образующим на полоски, ширина которых равна ширине открытой стенки питающего волновода, на каждой из которых вырезаны щели, причем металлический барабан-цилиндр выполнен с возможностью вращения таким образом, что полоски со щелями соприкасаются с открытой стенкой питающего волновода с образованием волноводно-щелевой антенной решетки. Основой сканера является металлический цилиндр, в поверхности которого прорезаны щели, образующиещелевых антенн с разными расстояниями между щелей. К внутренней поверхности цилиндра прикасается боковой стороной питающий волновод, в конце,на расстоянии, равном длине антенных решеток, убрана боковая стенка волновода, что позволяет направить электромагнитную энергию на антенную решетку. При вращении цилиндра щелевые антенные решетки последовательно подключаются к питающему волноводу, благодаря чему происходит изменение положения максимального излучения. На чертеже изображен предлагаемый волноводно-щелевой механический сканер. Он состоит из вращающегося цилиндра 1, проводящих полос 2 с излучающими щелями 3, питающего волновода 4 с одной открытой стенкой, согласованной нагрузки 5, механизма вращения цилиндра 6. Устройство работает следующим образом. Сверхвысокочастотная энергия Р поступает в питающий волновод 4, одна из боковых стенок которого заменяется полосами 2 со щелями 3. Энергия, излучаемая через щели, образует в пространстве луч (диаграмму направленности) определенного направления и ширины. При вращении цилиндра механизмом вращения 6 к питающему волноводу подсоединяются последовательно все проводящие полосы со своими щелями, которые задают сдвиг диаграммы направленности сканера на угол, определяемый расстоянием между щелями. Количество полос и щелей на них определяется заданной шириной сектора сканирования и шириной диаграммы направленности. Часть неизлученной энергии поглощается согласованной нагрузкой 5. Источники информации 1. Патент США 5189433, МПК Н 0113/10, 1994. 2. Марков Г.Т., Сазонов В.М. Антенны. - М. Энергия, 1975. - С. 358. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
