Волноводно-щелевая антенна с механическим сканированием

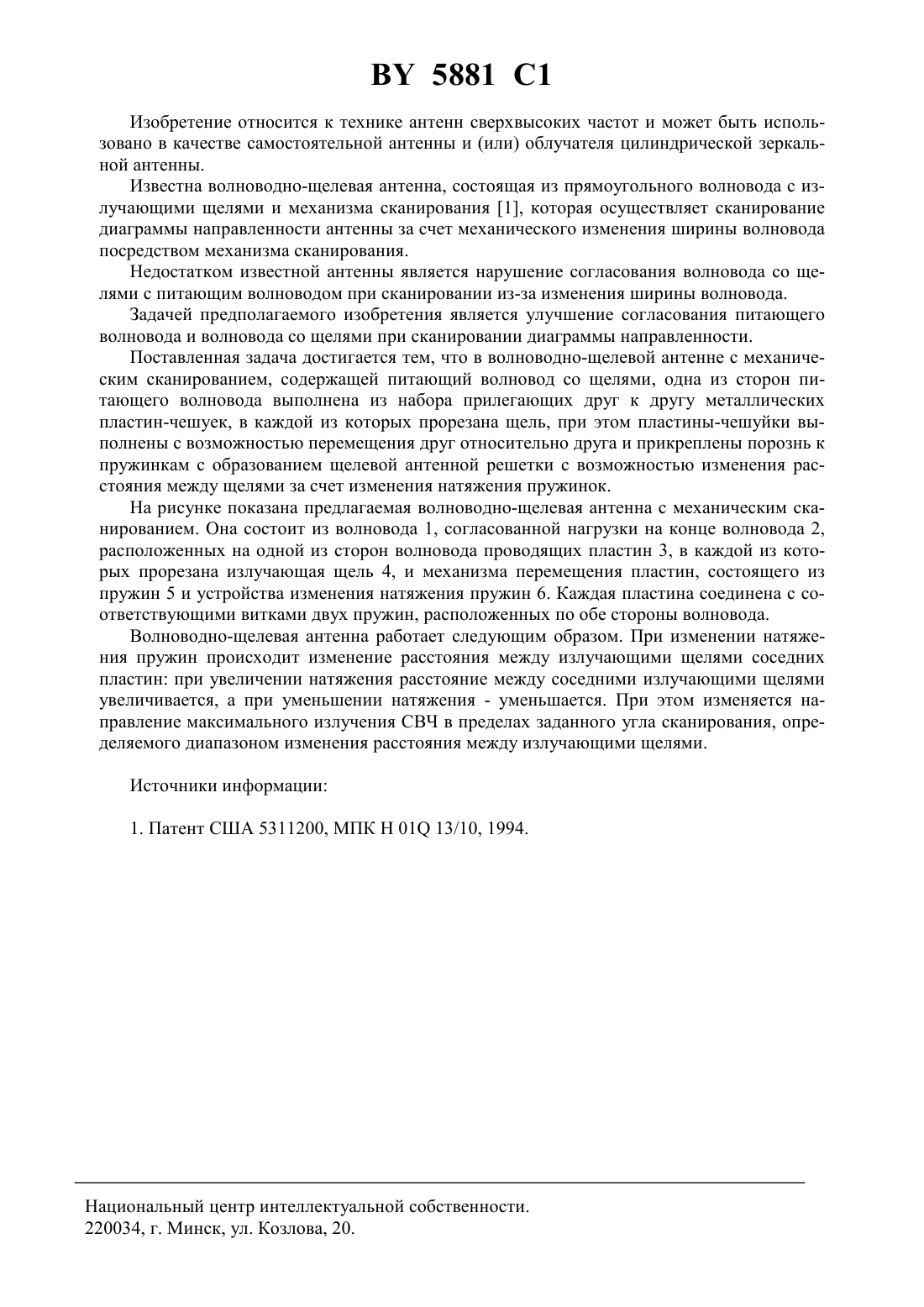

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(72) Авторы Аверьянов Валериан Яковлевич Турук Григорий Петрович(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(57) Волноводно-щелевая антенна с механическим сканированием, содержащая питающий волновод со щелями, отличающаяся тем, что одна из сторон питающего волновода выполнена из набора прилегающих друг к другу металлических пластин-чешуек, в каждой из которых прорезана щель, при этом пластины-чешуйки выполнены с возможностью перемещения друг относительно друга и прикреплены порознь к пружинкам с образованием щелевой антенной решетки с возможностью изменения расстояния между щелями за счет изменения натяжения пружинок. 5881 1 Изобретение относится к технике антенн сверхвысоких частот и может быть использовано в качестве самостоятельной антенны и (или) облучателя цилиндрической зеркальной антенны. Известна волноводно-щелевая антенна, состоящая из прямоугольного волновода с излучающими щелями и механизма сканирования 1, которая осуществляет сканирование диаграммы направленности антенны за счет механического изменения ширины волновода посредством механизма сканирования. Недостатком известной антенны является нарушение согласования волновода со щелями с питающим волноводом при сканировании из-за изменения ширины волновода. Задачей предполагаемого изобретения является улучшение согласования питающего волновода и волновода со щелями при сканировании диаграммы направленности. Поставленная задача достигается тем, что в волноводно-щелевой антенне с механическим сканированием, содержащей питающий волновод со щелями, одна из сторон питающего волновода выполнена из набора прилегающих друг к другу металлических пластин-чешуек, в каждой из которых прорезана щель, при этом пластины-чешуйки выполнены с возможностью перемещения друг относительно друга и прикреплены порознь к пружинкам с образованием щелевой антенной решетки с возможностью изменения расстояния между щелями за счет изменения натяжения пружинок. На рисунке показана предлагаемая волноводно-щелевая антенна с механическим сканированием. Она состоит из волновода 1, согласованной нагрузки на конце волновода 2,расположенных на одной из сторон волновода проводящих пластин 3, в каждой из которых прорезана излучающая щель 4, и механизма перемещения пластин, состоящего из пружин 5 и устройства изменения натяжения пружин 6. Каждая пластина соединена с соответствующими витками двух пружин, расположенных по обе стороны волновода. Волноводно-щелевая антенна работает следующим образом. При изменении натяжения пружин происходит изменение расстояния между излучающими щелями соседних пластин при увеличении натяжения расстояние между соседними излучающими щелями увеличивается, а при уменьшении натяжения - уменьшается. При этом изменяется направление максимального излучения СВЧ в пределах заданного угла сканирования, определяемого диапазоном изменения расстояния между излучающими щелями. Источники информации 1. Патент США 5311200, МПК Н 01 13/10, 1994. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
