Трехфазный преобразователь переменного напряжения в постоянное

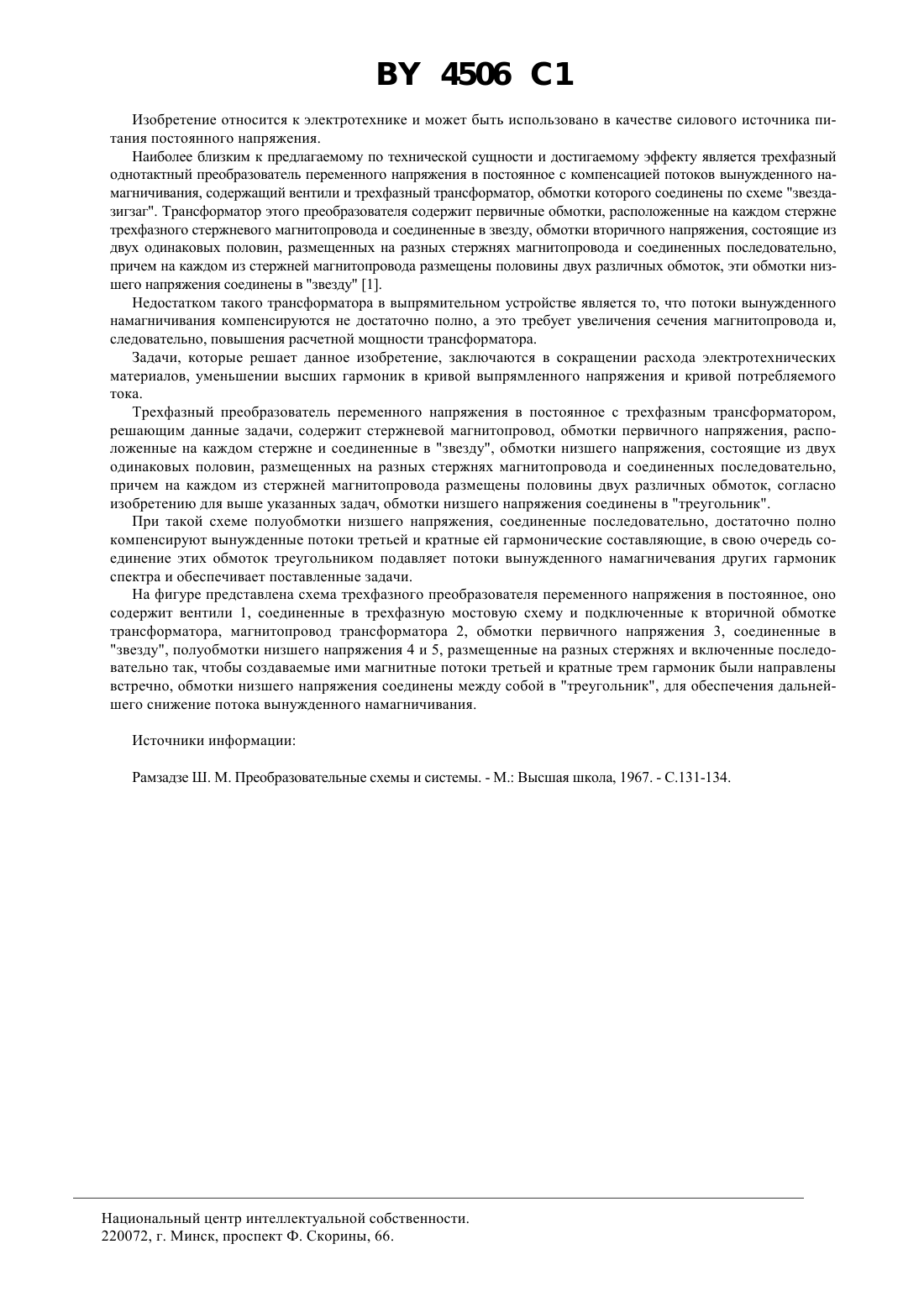

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРЕХФАЗНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ В ПОСТОЯННОЕ(71) Заявитель Белорусский государственный аграрный технический университет(73) Патентообладатель Белорусский аграрный технический университет(57) Трехфазный преобразователь переменного напряжения в постоянное, содержащий вентили, соединенные в трехфазную мостовую схему и подключенные к вторичной обмотке трансформатора, магнитопровод трансформатора, обмотки первичного напряжения, соединенные в звезду, полуобмотки низшего напряжения, размещенные на разных стержнях магнитопровода и соединенные последовательно так, чтобы создаваемые ими магнитные потоки третьей и кратные трем гармоник вынужденного намагничивания были направлены встречно, отличающийся тем, что обмотки низшего напряжения соединены между собой в треугольник для обеспечения дальнейшего снижения гармонических составляющих потока вынужденного намагничивания. 4506 1 Изобретение относится к электротехнике и может быть использовано в качестве силового источника питания постоянного напряжения. Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является трехфазный однотактный преобразователь переменного напряжения в постоянное с компенсацией потоков вынужденного намагничивания, содержащий вентили и трехфазный трансформатор, обмотки которого соединены по схеме звездазигзаг. Трансформатор этого преобразователя содержит первичные обмотки, расположенные на каждом стержне трехфазного стержневого магнитопровода и соединенные в звезду, обмотки вторичного напряжения, состоящие из двух одинаковых половин, размещенных на разных стержнях магнитопровода и соединенных последовательно,причем на каждом из стержней магнитопровода размещены половины двух различных обмоток, эти обмотки низшего напряжения соединены в звезду 1. Недостатком такого трансформатора в выпрямительном устройстве является то, что потоки вынужденного намагничивания компенсируются не достаточно полно, а это требует увеличения сечения магнитопровода и,следовательно, повышения расчетной мощности трансформатора. Задачи, которые решает данное изобретение, заключаются в сокращении расхода электротехнических материалов, уменьшении высших гармоник в кривой выпрямленного напряжения и кривой потребляемого тока. Трехфазный преобразователь переменного напряжения в постоянное с трехфазным трансформатором,решающим данные задачи, содержит стержневой магнитопровод, обмотки первичного напряжения, расположенные на каждом стержне и соединенные в звезду, обмотки низшего напряжения, состоящие из двух одинаковых половин, размещенных на разных стержнях магнитопровода и соединенных последовательно,причем на каждом из стержней магнитопровода размещены половины двух различных обмоток, согласно изобретению для выше указанных задач, обмотки низшего напряжения соединены в треугольник. При такой схеме полуобмотки низшего напряжения, соединенные последовательно, достаточно полно компенсируют вынужденные потоки третьей и кратные ей гармонические составляющие, в свою очередь соединение этих обмоток треугольником подавляет потоки вынужденного намагничевания других гармоник спектра и обеспечивает поставленные задачи. На фигуре представлена схема трехфазного преобразователя переменного напряжения в постоянное, оно содержит вентили 1, соединенные в трехфазную мостовую схему и подключенные к вторичной обмотке трансформатора, магнитопровод трансформатора 2, обмотки первичного напряжения 3, соединенные в звезду, полуобмотки низшего напряжения 4 и 5, размещенные на разных стержнях и включенные последовательно так, чтобы создаваемые ими магнитные потоки третьей и кратные трем гармоник были направлены встречно, обмотки низшего напряжения соединены между собой в треугольник, для обеспечения дальнейшего снижение потока вынужденного намагничивания. Источники информации Рамзадзе Ш. М. Преобразовательные схемы и системы. - М. Высшая школа, 1967. - С.131-134. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
