Железобетонный элемент

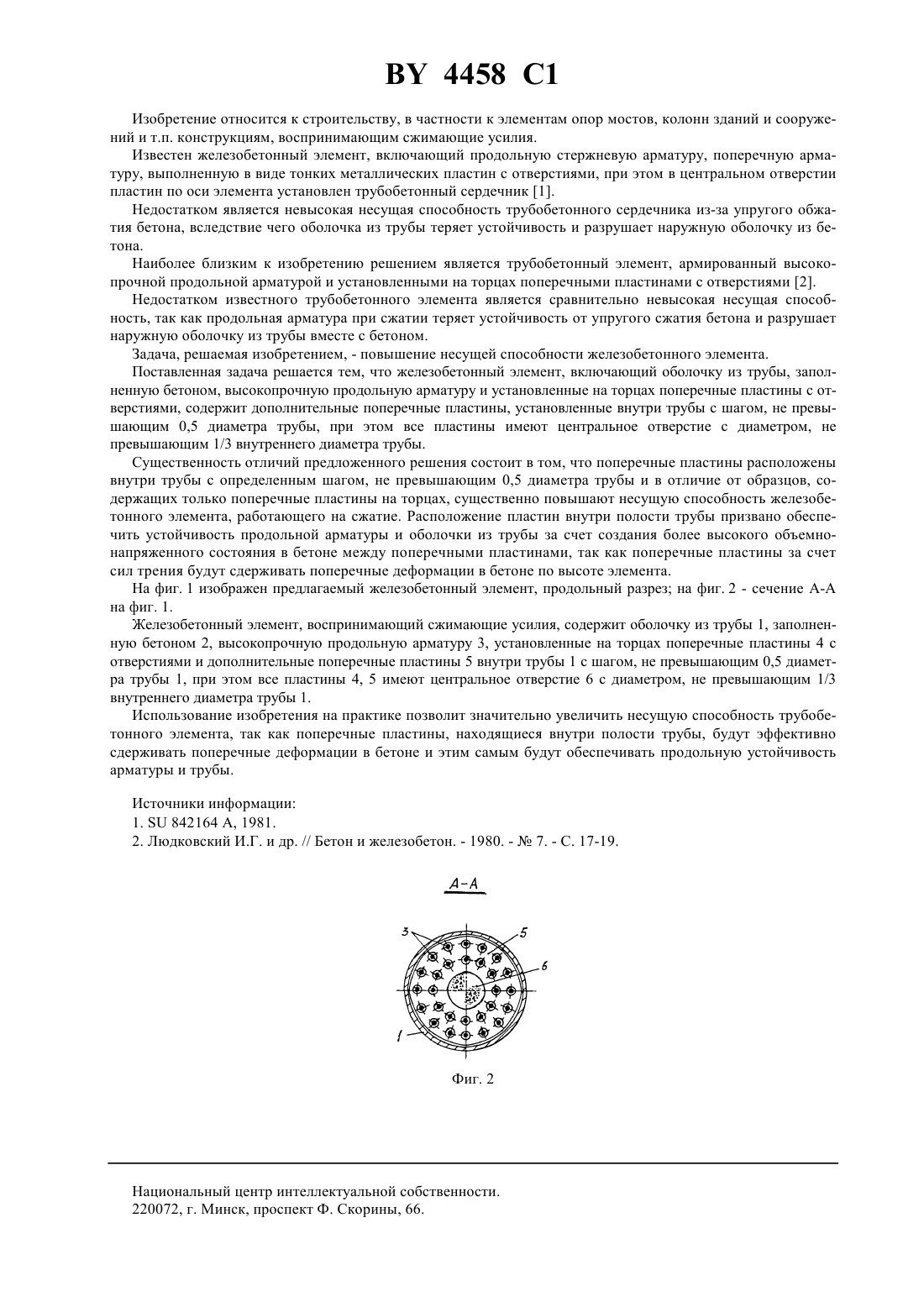

(71) Заявитель Белорусская государственная политехническая академия(73) Патентообладатель Белорусская государственная политехническая академия(57) Железобетонный элемент, включающий оболочку из трубы, заполненную бетоном, высокопрочную продольную арматуру и установленные на торцах поперечные пластины с отверстиями, отличающийся тем,что содержит дополнительные поперечные пластины, установленные внутри трубы с шагом, не превышающим 0,5 диаметра трубы, при этом все пластины имеют центральное отверстие с диаметром, не превышающим 1/3 внутреннего диаметра трубы. 4458 1 Изобретение относится к строительству, в частности к элементам опор мостов, колонн зданий и сооружений и т.п. конструкциям, воспринимающим сжимающие усилия. Известен железобетонный элемент, включающий продольную стержневую арматуру, поперечную арматуру, выполненную в виде тонких металлических пластин с отверстиями, при этом в центральном отверстии пластин по оси элемента установлен трубобетонный сердечник 1. Недостатком является невысокая несущая способность трубобетонного сердечника из-за упругого обжатия бетона, вследствие чего оболочка из трубы теряет устойчивость и разрушает наружную оболочку из бетона. Наиболее близким к изобретению решением является трубобетонный элемент, армированный высокопрочной продольной арматурой и установленными на торцах поперечными пластинами с отверстиями 2. Недостатком известного трубобетонного элемента является сравнительно невысокая несущая способность, так как продольная арматура при сжатии теряет устойчивость от упругого сжатия бетона и разрушает наружную оболочку из трубы вместе с бетоном. Задача, решаемая изобретением, - повышение несущей способности железобетонного элемента. Поставленная задача решается тем, что железобетонный элемент, включающий оболочку из трубы, заполненную бетоном, высокопрочную продольную арматуру и установленные на торцах поперечные пластины с отверстиями, содержит дополнительные поперечные пластины, установленные внутри трубы с шагом, не превышающим 0,5 диаметра трубы, при этом все пластины имеют центральное отверстие с диаметром, не превышающим 1/3 внутреннего диаметра трубы. Существенность отличий предложенного решения состоит в том, что поперечные пластины расположены внутри трубы с определенным шагом, не превышающим 0,5 диаметра трубы и в отличие от образцов, содержащих только поперечные пластины на торцах, существенно повышают несущую способность железобетонного элемента, работающего на сжатие. Расположение пластин внутри полости трубы призвано обеспечить устойчивость продольной арматуры и оболочки из трубы за счет создания более высокого объемнонапряженного состояния в бетоне между поперечными пластинами, так как поперечные пластины за счет сил трения будут сдерживать поперечные деформации в бетоне по высоте элемента. На фиг. 1 изображен предлагаемый железобетонный элемент, продольный разрез на фиг. 2 - сечение А-А на фиг. 1. Железобетонный элемент, воспринимающий сжимающие усилия, содержит оболочку из трубы 1, заполненную бетоном 2, высокопрочную продольную арматуру 3, установленные на торцах поперечные пластины 4 с отверстиями и дополнительные поперечные пластины 5 внутри трубы 1 с шагом, не превышающим 0,5 диаметра трубы 1, при этом все пластины 4, 5 имеют центральное отверстие 6 с диаметром, не превышающим 1/3 внутреннего диаметра трубы 1. Использование изобретения на практике позволит значительно увеличить несущую способность трубобетонного элемента, так как поперечные пластины, находящиеся внутри полости трубы, будут эффективно сдерживать поперечные деформации в бетоне и этим самым будут обеспечивать продольную устойчивость арматуры и трубы. Источники информации 1.842164 А, 1981. 2. Людковский И.Г. и др. // Бетон и железобетон. - 1980. -7. - С. 17-19. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 2
