Способ образования наклонной стены в грунте

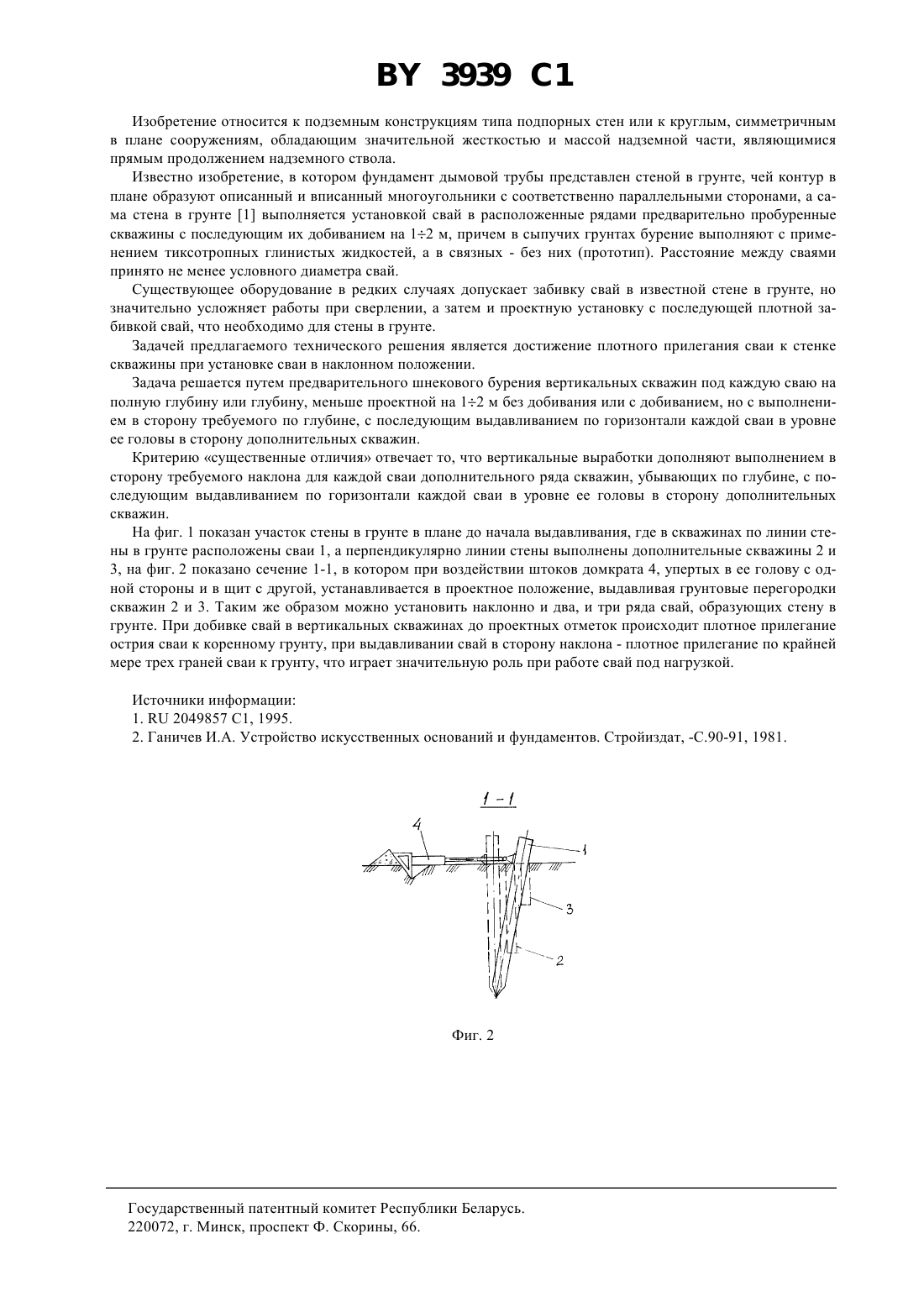

02 27/42 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СПОСОБ ОБРАЗОВАНИЯ НАКЛОННОЙ СТЕНЫ В ГРУНТЕ(71) Заявители Государственное предприятие Белнипиэнергопром, Хасеневич Л.С.(73) Патентообладатели Государственное предприятие Белнипиэнергопром, Хасеневич Леонид Сулейманович(57) Способ образования наклонной стены в грунте, выполняемый методом стена в грунте, включающий образование вертикальных выработок под сваи, установку в них свай продольными рядами, отличающийся тем, что напротив каждой сваи в сторону требуемого наклона выполняют дополнительные скважины, убывающие по глубине, с последующим выдавливанием по горизонтали каждой сваи в уровне ее головы в сторону дополнительных скважин. 3939 1 Изобретение относится к подземным конструкциям типа подпорных стен или к круглым, симметричным в плане сооружениям, обладающим значительной жесткостью и массой надземной части, являющимися прямым продолжением надземного ствола. Известно изобретение, в котором фундамент дымовой трубы представлен стеной в грунте, чей контур в плане образуют описанный и вписанный многоугольники с соответственно параллельными сторонами, а сама стена в грунте 1 выполняется установкой свай в расположенные рядами предварительно пробуренные скважины с последующим их добиванием на 12 м, причем в сыпучих грунтах бурение выполняют с применением тиксотропных глинистых жидкостей, а в связных - без них (прототип). Расстояние между сваями принято не менее условного диаметра свай. Существующее оборудование в редких случаях допускает забивку свай в известной стене в грунте, но значительно усложняет работы при сверлении, а затем и проектную установку с последующей плотной забивкой свай, что необходимо для стены в грунте. Задачей предлагаемого технического решения является достижение плотного прилегания сваи к стенке скважины при установке сваи в наклонном положении. Задача решается путем предварительного шнекового бурения вертикальных скважин под каждую сваю на полную глубину или глубину, меньше проектной на 12 м без добивания или с добиванием, но с выполнением в сторону требуемого по глубине, с последующим выдавливанием по горизонтали каждой сваи в уровне ее головы в сторону дополнительных скважин. Критерию существенные отличия отвечает то, что вертикальные выработки дополняют выполнением в сторону требуемого наклона для каждой сваи дополнительного ряда скважин, убывающих по глубине, с последующим выдавливанием по горизонтали каждой сваи в уровне ее головы в сторону дополнительных скважин. На фиг. 1 показан участок стены в грунте в плане до начала выдавливания, где в скважинах по линии стены в грунте расположены сваи 1, а перпендикулярно линии стены выполнены дополнительные скважины 2 и 3, на фиг. 2 показано сечение 1-1, в котором при воздействии штоков домкрата 4, упертых в ее голову с одной стороны и в щит с другой, устанавливается в проектное положение, выдавливая грунтовые перегородки скважин 2 и 3. Таким же образом можно установить наклонно и два, и три ряда свай, образующих стену в грунте. При добивке свай в вертикальных скважинах до проектных отметок происходит плотное прилегание острия сваи к коренному грунту, при выдавливании свай в сторону наклона - плотное прилегание по крайней мере трех граней сваи к грунту, что играет значительную роль при работе свай под нагрузкой. Источники информации 1.2049857 С 1, 1995. 2. Ганичев И.А. Устройство искусственных оснований и фундаментов. Стройиздат, -С.90-91, 1981. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 2
