Клеящий состав

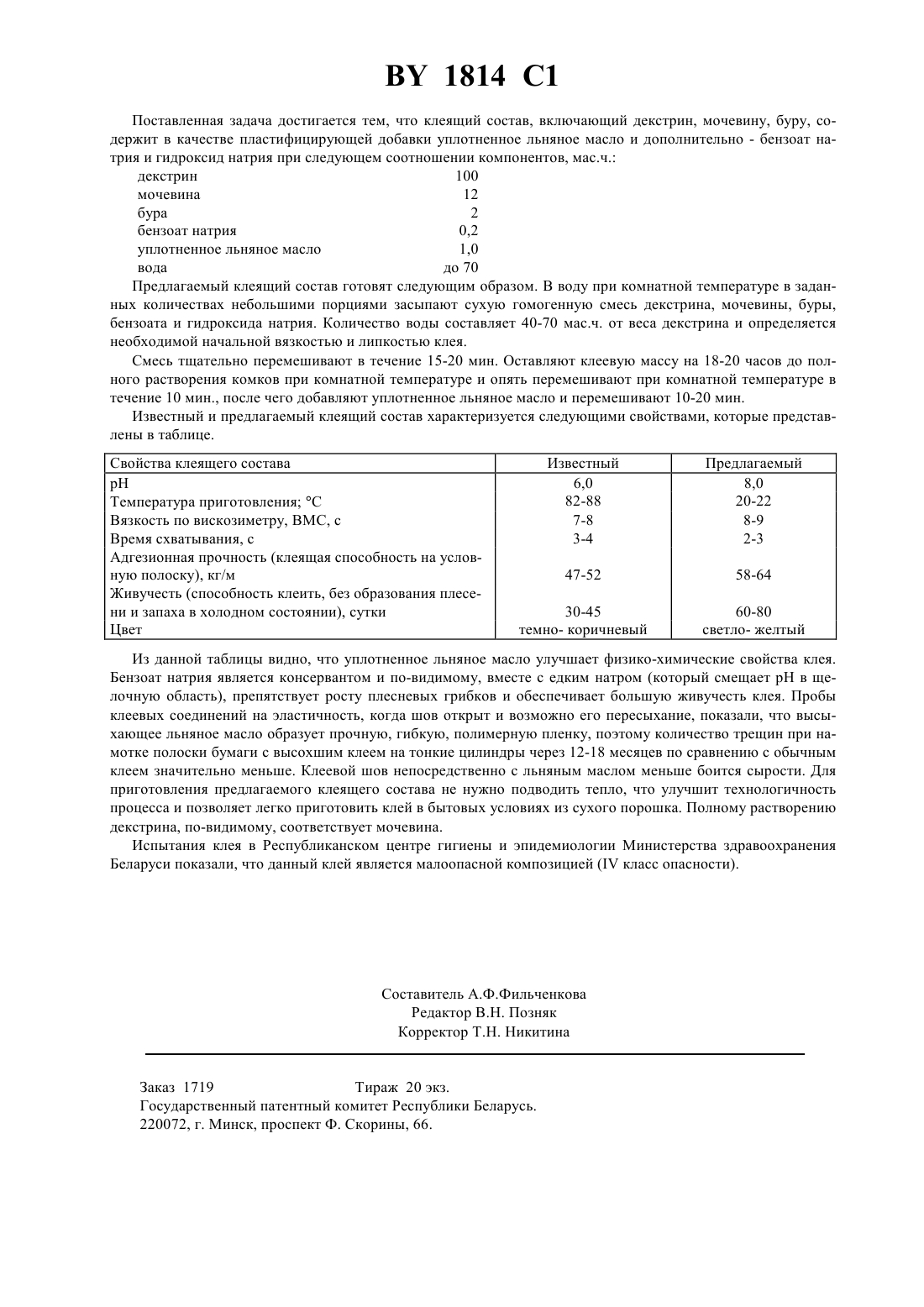

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Гринчик Николай Николаевич(57) Клеящий состав, включающий декстрин, мочевину, буру, пластифицирующую добавку и воду, отличающийся тем, что в качестве пластифицирующей добавки он содержит уплотненное льняное масло и дополнительно - бензоат натрия и гидроксид натрия при следующем соотношении компонентов, мас.ч декстрин 100 мочевина 12 бура 2 бензоат натрия 0,2 гидроксид натрия 1,0 уплотненное льняное масло 2 вода до 70. Изобретение относится к получению быстросохнущих холоднорастворимых клеящих материалов, используемых в быту, полиграфической и мебельной промышленностях. Изобретение может быть использовано при приготовлении холоднорастворимых клеев в бытовых условиях для склеивания изделии из бумаги, картона, тканей, дерева и их сочетаний. Известен клеящий состав, в который входят декстрин, бура, мочевина, глицерин и вода. Состав готовят перемешиванием исходных ингредиентов при 82-88 с использованием внешнего источника тепла 1. Недостатками предложенных клеящих композиций являются потеря эластичности клеевого соединения,его сахаристость по прошествии длительного, порядка года, срока, высокая гигроскопичность клеевого соединения, вследствие чего клеевой шов боится сырости. Задачей изобретения является улучшение производственно-технологических свойств клея, качества клеевых соединений, повышение начальной липкости клея, скорости схватывания, эластичности, живучести клея и его гидрофобных свойств. 1814 1 Поставленная задача достигается тем, что клеящий состав, включающий декстрин, мочевину, буру, содержит в качестве пластифицирующей добавки уплотненное льняное масло и дополнительно - бензоат натрия и гидроксид натрия при следующем соотношении компонентов, мас.ч. декстрин 100 мочевина 12 бура 2 бензоат натрия 0,2 уплотненное льняное масло 1,0 вода до 70 Предлагаемый клеящий состав готовят следующим образом. В воду при комнатной температуре в заданных количествах небольшими порциями засыпают сухую гомогенную смесь декстрина, мочевины, буры,бензоата и гидроксида натрия. Количество воды составляет 40-70 мас.ч. от веса декстрина и определяется необходимой начальной вязкостью и липкостью клея. Смесь тщательно перемешивают в течение 15-20 мин. Оставляют клеевую массу на 18-20 часов до полного растворения комков при комнатной температуре и опять перемешивают при комнатной температуре в течение 10 мин., после чего добавляют уплотненное льняное масло и перемешивают 10-20 мин. Известный и предлагаемый клеящий состав характеризуется следующими свойствами, которые представлены в таблице. Свойства клеящего состава Температура приготовления С Вязкость по вискозиметру, ВМС, с Время схватывания, с Адгезионная прочность (клеящая способность на условную полоску), кг/м Живучесть (способность клеить, без образования плесени и запаха в холодном состоянии), сутки Цвет Из данной таблицы видно, что уплотненное льняное масло улучшает физико-химические свойства клея. Бензоат натрия является консервантом и по-видимому, вместе с едким натром (который смещает рН в щелочную область), препятствует росту плесневых грибков и обеспечивает большую живучесть клея. Пробы клеевых соединений на эластичность, когда шов открыт и возможно его пересыхание, показали, что высыхающее льняное масло образует прочную, гибкую, полимерную пленку, поэтому количество трещин при намотке полоски бумаги с высохшим клеем на тонкие цилиндры через 12-18 месяцев по сравнению с обычным клеем значительно меньше. Клеевой шов непосредственно с льняным маслом меньше боится сырости. Для приготовления предлагаемого клеящего состава не нужно подводить тепло, что улучшит технологичность процесса и позволяет легко приготовить клей в бытовых условиях из сухого порошка. Полному растворению декстрина, по-видимому, соответствует мочевина. Испытания клея в Республиканском центре гигиены и эпидемиологии Министерства здравоохранения Беларуси показали, что данный клей является малоопасной композицией ( класс опасности). Заказ 1719 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
