Смеситель
Номер патента: 14698
Опубликовано: 30.08.2011
Авторы: Иванов Александр Васильевич, Кошак Жанна Викторовна, Кошак Артур Эдуардович
Текст

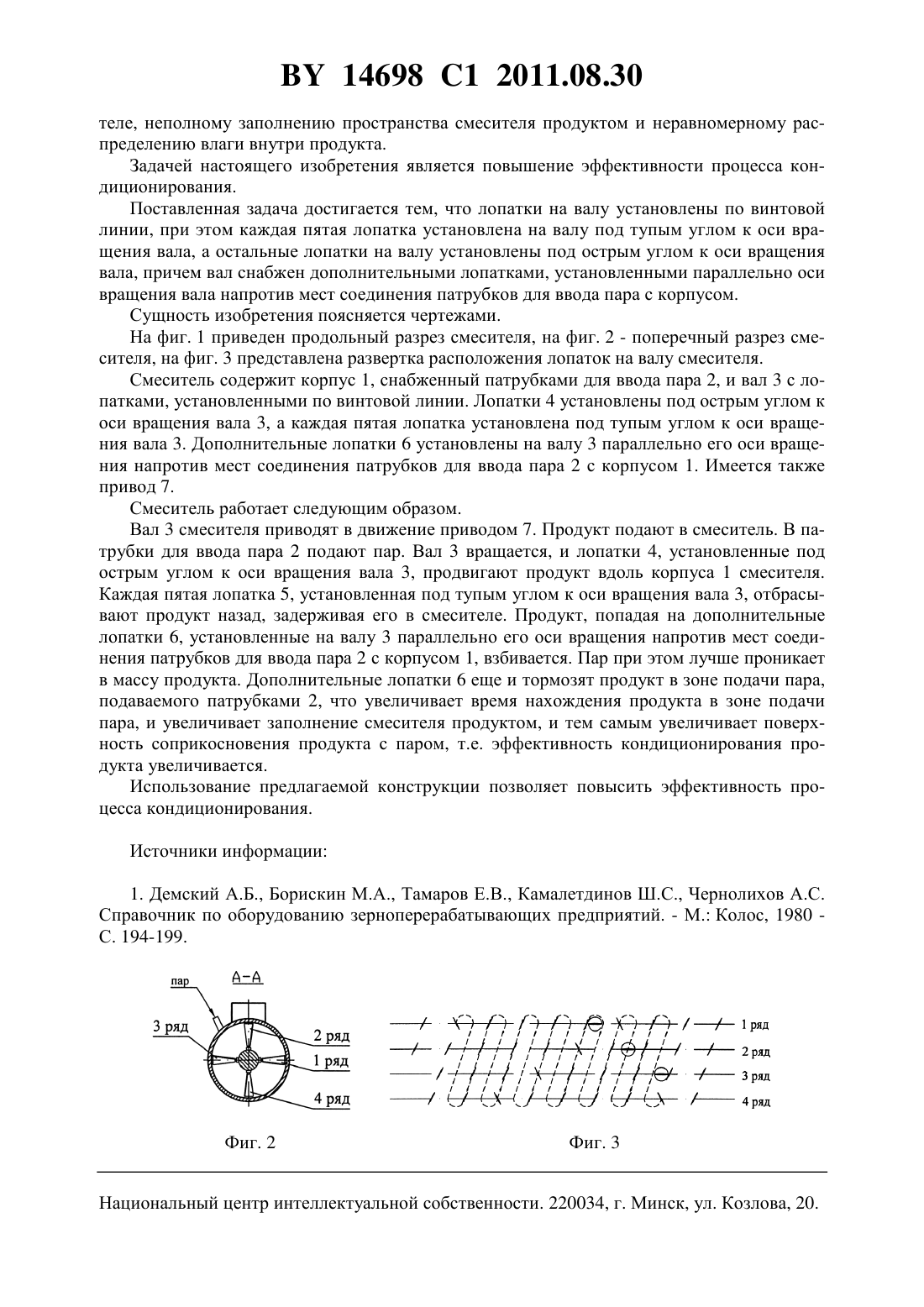

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Могилевский государственный университет продовольствия(72) Авторы Иванов Александр Васильевич Кошак Артур Эдуардович Кошак Жанна Викторовна(73) Патентообладатель Учреждение образования Могилевский государственный университет продовольствия(56) Справочник по оборудованию зерноперерабатывающих предприятий. - М. Колос, 1980. - С. 194-199.2233197 2, 2004.1502068 1, 1989.467759, 1975.3873072, 1975.(57) Смеситель, содержащий корпус с патрубками для ввода пара и валом с лопатками,привод, отличающийся тем, что лопатки на валу установлены по винтовой линии, при этом каждая пятая лопатка по винтовой линии установлена на валу под тупым углом к оси вращения вала, а остальные лопатки на валу установлены под острым углом к оси вращения вала, причем вал снабжен дополнительными лопатками, установленными параллельно оси вращения вала напротив мест соединения патрубков для ввода пара с корпусом. Фиг. 1 Изобретение относится к оборудованию для смешивания и кондиционирования компонентов и, в частности, может быть использовано в комбикормовой промышленности при гранулировании комбикормов. Наиболее близким к предлагаемому является смеситель, содержащий корпус с патрубками для ввода пара и валом с лопатками, привод 1. Наиболее существенным недостатком известного устройства является следующее. Вал с лопатками, расположенными четырьмя рядами, ускоряет продвижение продукта по длине смесителя, что приводит к недостаточному времени нахождения продукта в смеси 14698 1 2011.08.30 теле, неполному заполнению пространства смесителя продуктом и неравномерному распределению влаги внутри продукта. Задачей настоящего изобретения является повышение эффективности процесса кондиционирования. Поставленная задача достигается тем, что лопатки на валу установлены по винтовой линии, при этом каждая пятая лопатка установлена на валу под тупым углом к оси вращения вала, а остальные лопатки на валу установлены под острым углом к оси вращения вала, причем вал снабжен дополнительными лопатками, установленными параллельно оси вращения вала напротив мест соединения патрубков для ввода пара с корпусом. Сущность изобретения поясняется чертежами. На фиг. 1 приведен продольный разрез смесителя, на фиг. 2 - поперечный разрез смесителя, на фиг. 3 представлена развертка расположения лопаток на валу смесителя. Смеситель содержит корпус 1, снабженный патрубками для ввода пара 2, и вал 3 с лопатками, установленными по винтовой линии. Лопатки 4 установлены под острым углом к оси вращения вала 3, а каждая пятая лопатка установлена под тупым углом к оси вращения вала 3. Дополнительные лопатки 6 установлены на валу 3 параллельно его оси вращения напротив мест соединения патрубков для ввода пара 2 с корпусом 1. Имеется также привод 7. Смеситель работает следующим образом. Вал 3 смесителя приводят в движение приводом 7. Продукт подают в смеситель. В патрубки для ввода пара 2 подают пар. Вал 3 вращается, и лопатки 4, установленные под острым углом к оси вращения вала 3, продвигают продукт вдоль корпуса 1 смесителя. Каждая пятая лопатка 5, установленная под тупым углом к оси вращения вала 3, отбрасывают продукт назад, задерживая его в смесителе. Продукт, попадая на дополнительные лопатки 6, установленные на валу 3 параллельно его оси вращения напротив мест соединения патрубков для ввода пара 2 с корпусом 1, взбивается. Пар при этом лучше проникает в массу продукта. Дополнительные лопатки 6 еще и тормозят продукт в зоне подачи пара,подаваемого патрубками 2, что увеличивает время нахождения продукта в зоне подачи пара, и увеличивает заполнение смесителя продуктом, и тем самым увеличивает поверхность соприкосновения продукта с паром, т.е. эффективность кондиционирования продукта увеличивается. Использование предлагаемой конструкции позволяет повысить эффективность процесса кондиционирования. Источники информации 1. Демский А.Б., Борискин М.А., Тамаров Е.В., Камалетдинов Ш.С., Чернолихов А.С. Справочник по оборудованию зерноперерабатывающих предприятий. - М. Колос, 1980 С. 194-199. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: B01F 7/04
Метки: смеситель
