Устройство для литья полой заготовки

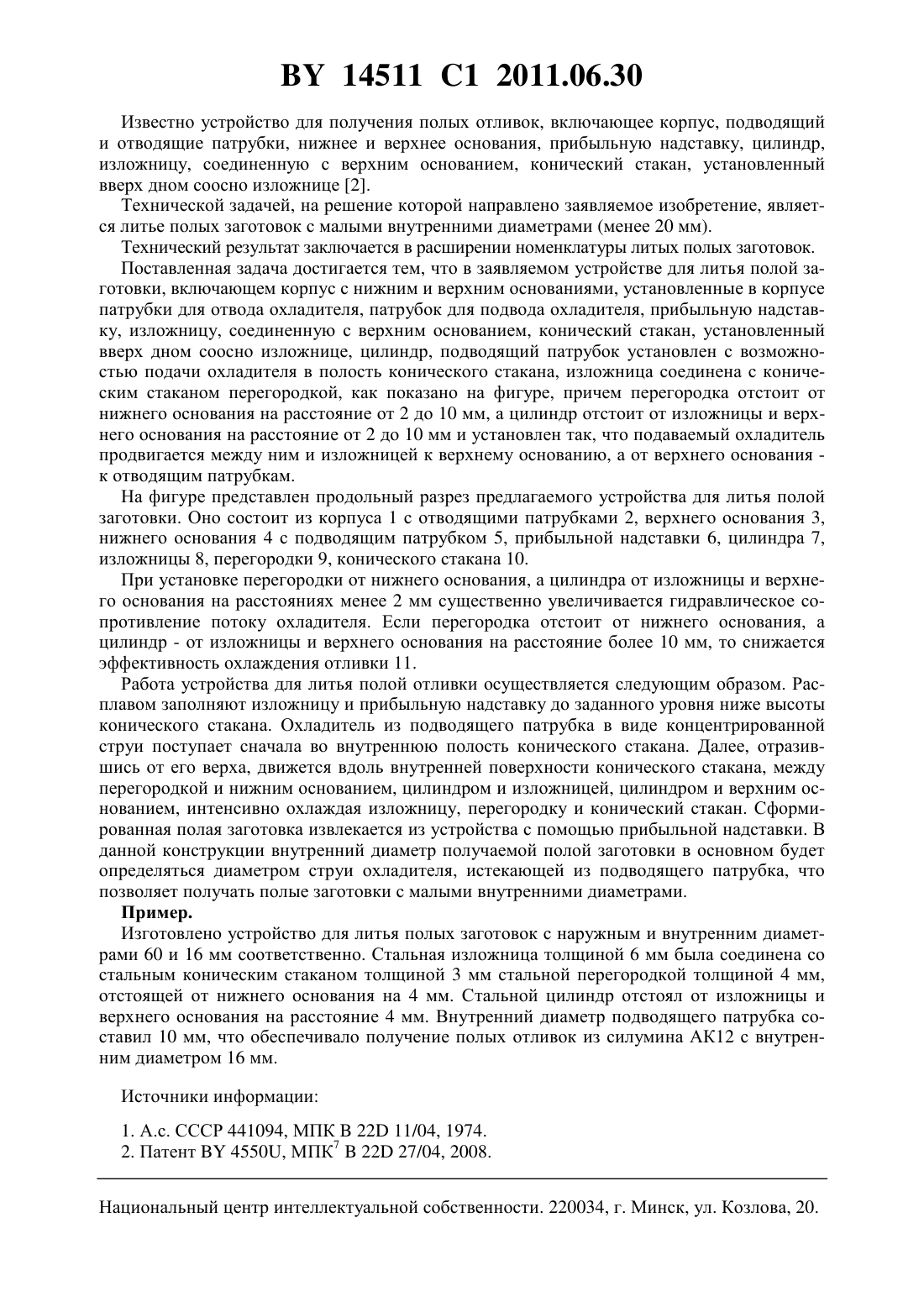

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЛИТЬЯ ПОЛОЙ ЗАГОТОВКИ(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Марукович Евгений Игнатьевич Стеценко Владимир Юзефович(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Устройство для литья полой заготовки, включающее корпус с нижним и верхним основаниями, установленные в корпусе патрубки для отвода охладителя, патрубок для подвода охладителя, прибыльную надставку, изложницу, соединенную с верхним основанием, конический стакан, установленный вверх дном соосно изложнице, цилиндр, отличающееся тем, что подводящий патрубок установлен с возможностью подачи охладителя в полость конического стакана, изложница соединена с коническим стаканом перегородкой, как показано на фигуре, причем перегородка отстоит от нижнего основания на расстояние от 2 до 10 мм, а цилиндр отстоит от изложницы и верхнего основания на расстояние от 2 до 10 мм и установлен так, что подаваемый охладитель продвигается между ним и изложницей к верхнему основанию, а от верхнего основания - к отводящим патрубкам. Изобретение относится к литейному производству, в частности к устройствам для литья полых заготовок из черных и цветных металлов и сплавов. Известно устройство для полунепрерывного литья труб, включающее наружный и внутренний кристаллизаторы 1. Недостатком данной конструкции является невозможность получения полых отливок малой длины. 14511 1 2011.06.30 Известно устройство для получения полых отливок, включающее корпус, подводящий и отводящие патрубки, нижнее и верхнее основания, прибыльную надставку, цилиндр,изложницу, соединенную с верхним основанием, конический стакан, установленный вверх дном соосно изложнице 2. Технической задачей, на решение которой направлено заявляемое изобретение, является литье полых заготовок с малыми внутренними диаметрами (менее 20 мм). Технический результат заключается в расширении номенклатуры литых полых заготовок. Поставленная задача достигается тем, что в заявляемом устройстве для литья полой заготовки, включающем корпус с нижним и верхним основаниями, установленные в корпусе патрубки для отвода охладителя, патрубок для подвода охладителя, прибыльную надставку, изложницу, соединенную с верхним основанием, конический стакан, установленный вверх дном соосно изложнице, цилиндр, подводящий патрубок установлен с возможностью подачи охладителя в полость конического стакана, изложница соединена с коническим стаканом перегородкой, как показано на фигуре, причем перегородка отстоит от нижнего основания на расстояние от 2 до 10 мм, а цилиндр отстоит от изложницы и верхнего основания на расстояние от 2 до 10 мм и установлен так, что подаваемый охладитель продвигается между ним и изложницей к верхнему основанию, а от верхнего основания к отводящим патрубкам. На фигуре представлен продольный разрез предлагаемого устройства для литья полой заготовки. Оно состоит из корпуса 1 с отводящими патрубками 2, верхнего основания 3,нижнего основания 4 с подводящим патрубком 5, прибыльной надставки 6, цилиндра 7,изложницы 8, перегородки 9, конического стакана 10. При установке перегородки от нижнего основания, а цилиндра от изложницы и верхнего основания на расстояниях менее 2 мм существенно увеличивается гидравлическое сопротивление потоку охладителя. Если перегородка отстоит от нижнего основания, а цилиндр - от изложницы и верхнего основания на расстояние более 10 мм, то снижается эффективность охлаждения отливки 11. Работа устройства для литья полой отливки осуществляется следующим образом. Расплавом заполняют изложницу и прибыльную надставку до заданного уровня ниже высоты конического стакана. Охладитель из подводящего патрубка в виде концентрированной струи поступает сначала во внутреннюю полость конического стакана. Далее, отразившись от его верха, движется вдоль внутренней поверхности конического стакана, между перегородкой и нижним основанием, цилиндром и изложницей, цилиндром и верхним основанием, интенсивно охлаждая изложницу, перегородку и конический стакан. Сформированная полая заготовка извлекается из устройства с помощью прибыльной надставки. В данной конструкции внутренний диаметр получаемой полой заготовки в основном будет определяться диаметром струи охладителя, истекающей из подводящего патрубка, что позволяет получать полые заготовки с малыми внутренними диаметрами. Пример. Изготовлено устройство для литья полых заготовок с наружным и внутренним диаметрами 60 и 16 мм соответственно. Стальная изложница толщиной 6 мм была соединена со стальным коническим стаканом толщиной 3 мм стальной перегородкой толщиной 4 мм,отстоящей от нижнего основания на 4 мм. Стальной цилиндр отстоял от изложницы и верхнего основания на расстояние 4 мм. Внутренний диаметр подводящего патрубка составил 10 мм, что обеспечивало получение полых отливок из силумина АК 12 с внутренним диаметром 16 мм. Источники информации 1. А.с. СССР 441094, МПК 22 11/04, 1974. 2. Патент 4550, МПК 722 27/04, 2008. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
