Токопередающее устройство генератора переменного тока

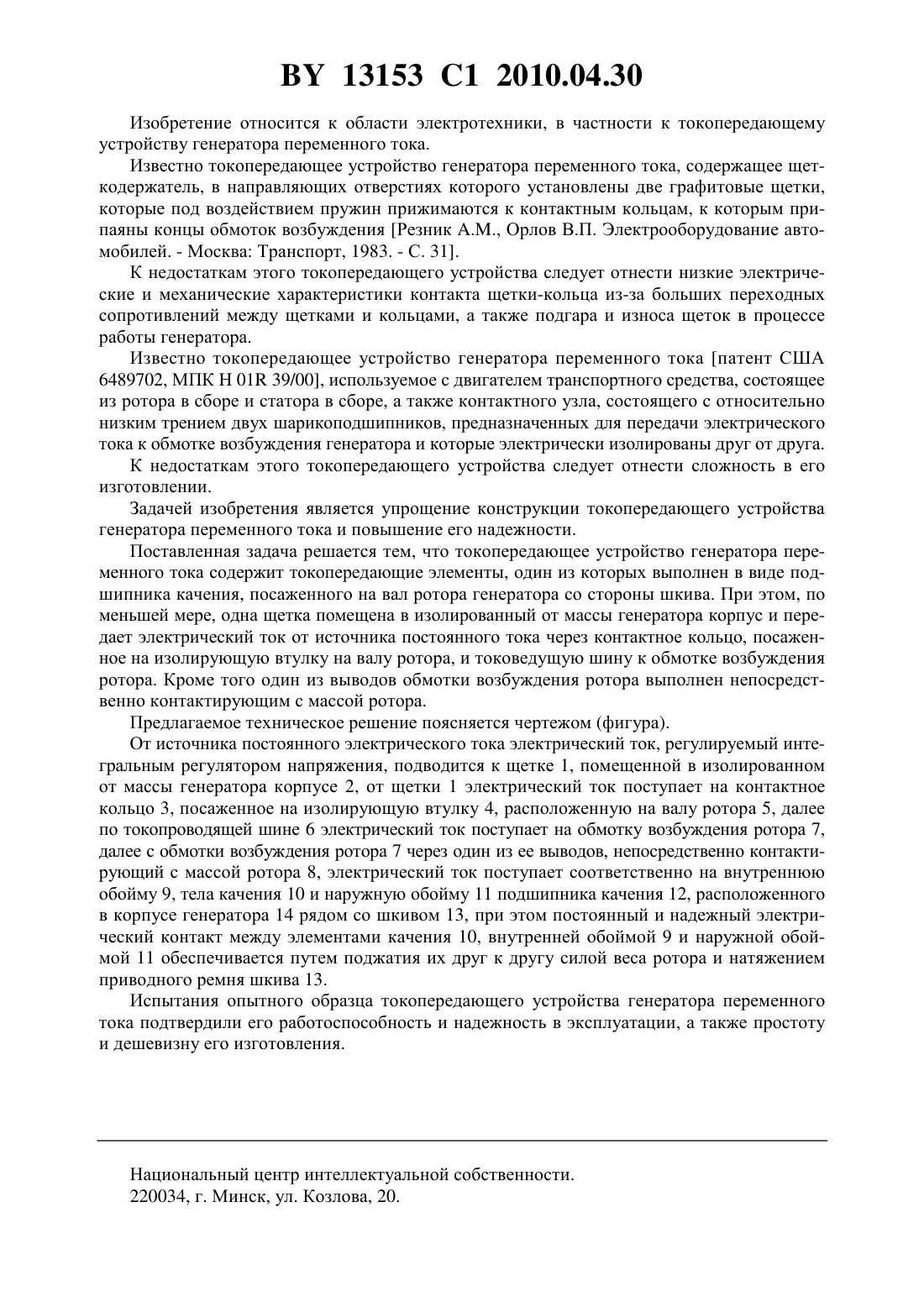

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТОКОПЕРЕДАЮЩЕЕ УСТРОЙСТВО ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА(71) Заявитель Открытое акционерное общество Борисовский завод автотракторного электрооборудования(72) Авторы Самцевич Евгений Романович Пацино Валерий Антонович Герасименко Сергей Михайлович(73) Патентообладатель Открытое акционерное общество Борисовский завод автотракторного электрооборудования(57) 1. Токопередающее устройство генератора переменного тока, содержащее токопередающие элементы, один из которых выполнен в виде подшипника качения, посаженного на вал ротора генератора, отличающееся тем, что содержит, по меньшей мере, одну щетку,помещенную в изолированный от массы генератора корпус и передающую электрический ток от источника постоянного тока через контактное кольцо, посаженное на изолирующую втулку на валу ротора, и токоведущую шину к обмотке возбуждения ротора, а подшипник посажен на вал со стороны шкива. 2. Устройство по п. 1, отличающееся тем, что один из выводов обмотки возбуждения ротора выполнен непосредственно контактирующим с массой ротора. 13153 1 2010.04.30 Изобретение относится к области электротехники, в частности к токопередающему устройству генератора переменного тока. Известно токопередающее устройство генератора переменного тока, содержащее щеткодержатель, в направляющих отверстиях которого установлены две графитовые щетки,которые под воздействием пружин прижимаются к контактным кольцам, к которым припаяны концы обмоток возбуждения Резник , Орлов В.П. Электрооборудование автомобилей. - Москва Транспорт, 1983. - С. 31. К недостаткам этого токопередающего устройства следует отнести низкие электрические и механические характеристики контакта щетки-кольца из-за больших переходных сопротивлений между щетками и кольцами, а также подгара и износа щеток в процессе работы генератора. Известно токопередающее устройство генератора переменного тока патент США 6489702, МПК 01 39/00, используемое с двигателем транспортного средства, состоящее из ротора в сборе и статора в сборе, а также контактного узла, состоящего с относительно низким трением двух шарикоподшипников, предназначенных для передачи электрического тока к обмотке возбуждения генератора и которые электрически изолированы друг от друга. К недостаткам этого токопередающего устройства следует отнести сложность в его изготовлении. Задачей изобретения является упрощение конструкции токопередающего устройства генератора переменного тока и повышение его надежности. Поставленная задача решается тем, что токопередающее устройство генератора переменного тока содержит токопередающие элементы, один из которых выполнен в виде подшипника качения, посаженного на вал ротора генератора со стороны шкива. При этом, по меньшей мере, одна щетка помещена в изолированный от массы генератора корпус и передает электрический ток от источника постоянного тока через контактное кольцо, посаженное на изолирующую втулку на валу ротора, и токоведущую шину к обмотке возбуждения ротора. Кроме того один из выводов обмотки возбуждения ротора выполнен непосредственно контактирующим с массой ротора. Предлагаемое техническое решение поясняется чертежом (фигура). От источника постоянного электрического тока электрический ток, регулируемый интегральным регулятором напряжения, подводится к щетке 1, помещенной в изолированном от массы генератора корпусе 2, от щетки 1 электрический ток поступает на контактное кольцо 3, посаженное на изолирующую втулку 4, расположенную на валу ротора 5, далее по токопроводящей шине 6 электрический ток поступает на обмотку возбуждения ротора 7,далее с обмотки возбуждения ротора 7 через один из ее выводов, непосредственно контактирующий с массой ротора 8, электрический ток поступает соответственно на внутреннюю обойму 9, тела качения 10 и наружную обойму 11 подшипника качения 12, расположенного в корпусе генератора 14 рядом со шкивом 13, при этом постоянный и надежный электрический контакт между элементами качения 10, внутренней обоймой 9 и наружной обоймой 11 обеспечивается путем поджатия их друг к другу силой веса ротора и натяжением приводного ремня шкива 13. Испытания опытного образца токопередающего устройства генератора переменного тока подтвердили его работоспособность и надежность в эксплуатации, а также простоту и дешевизну его изготовления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
