Оконный и/или дверной прибор (варианты)

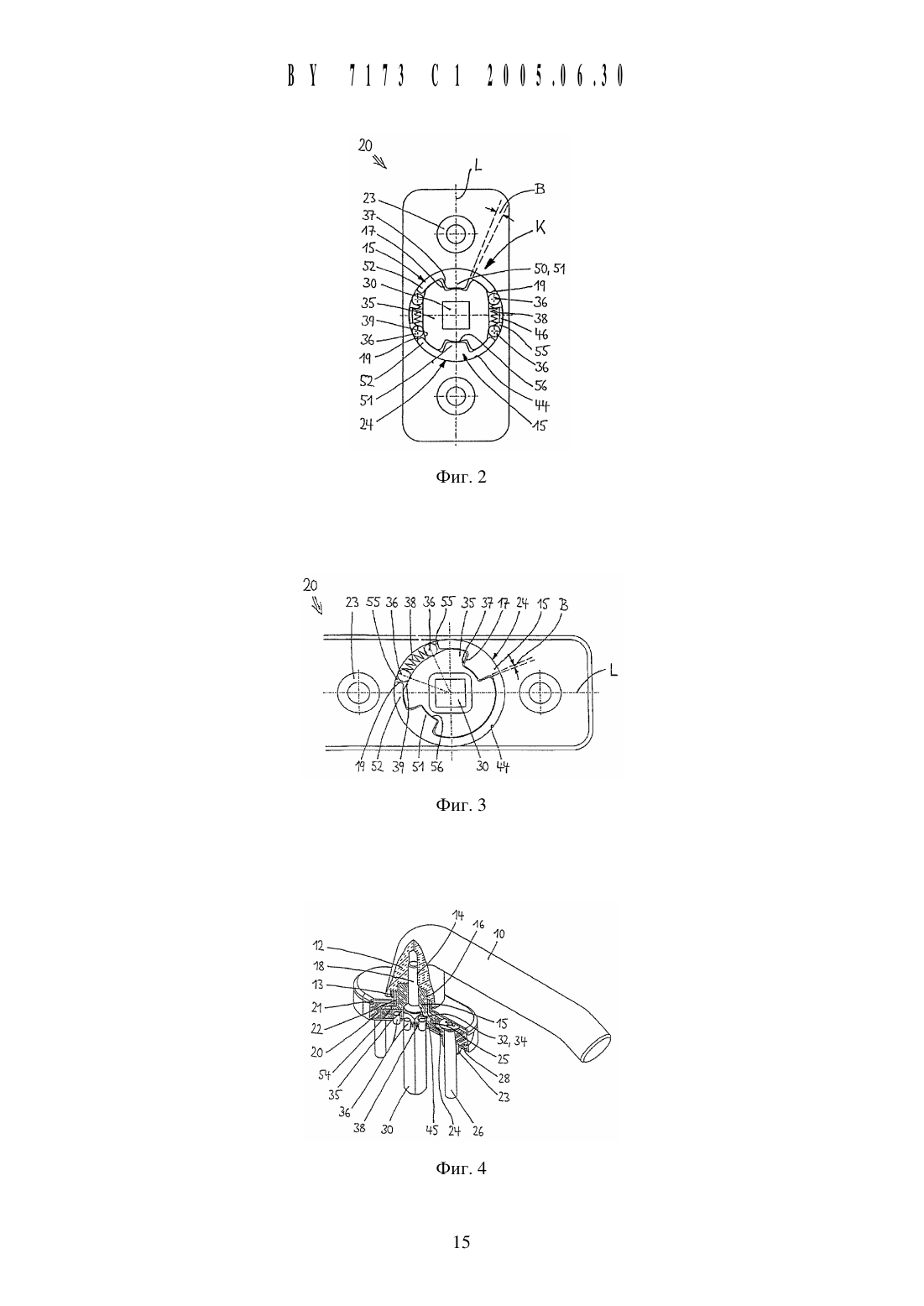

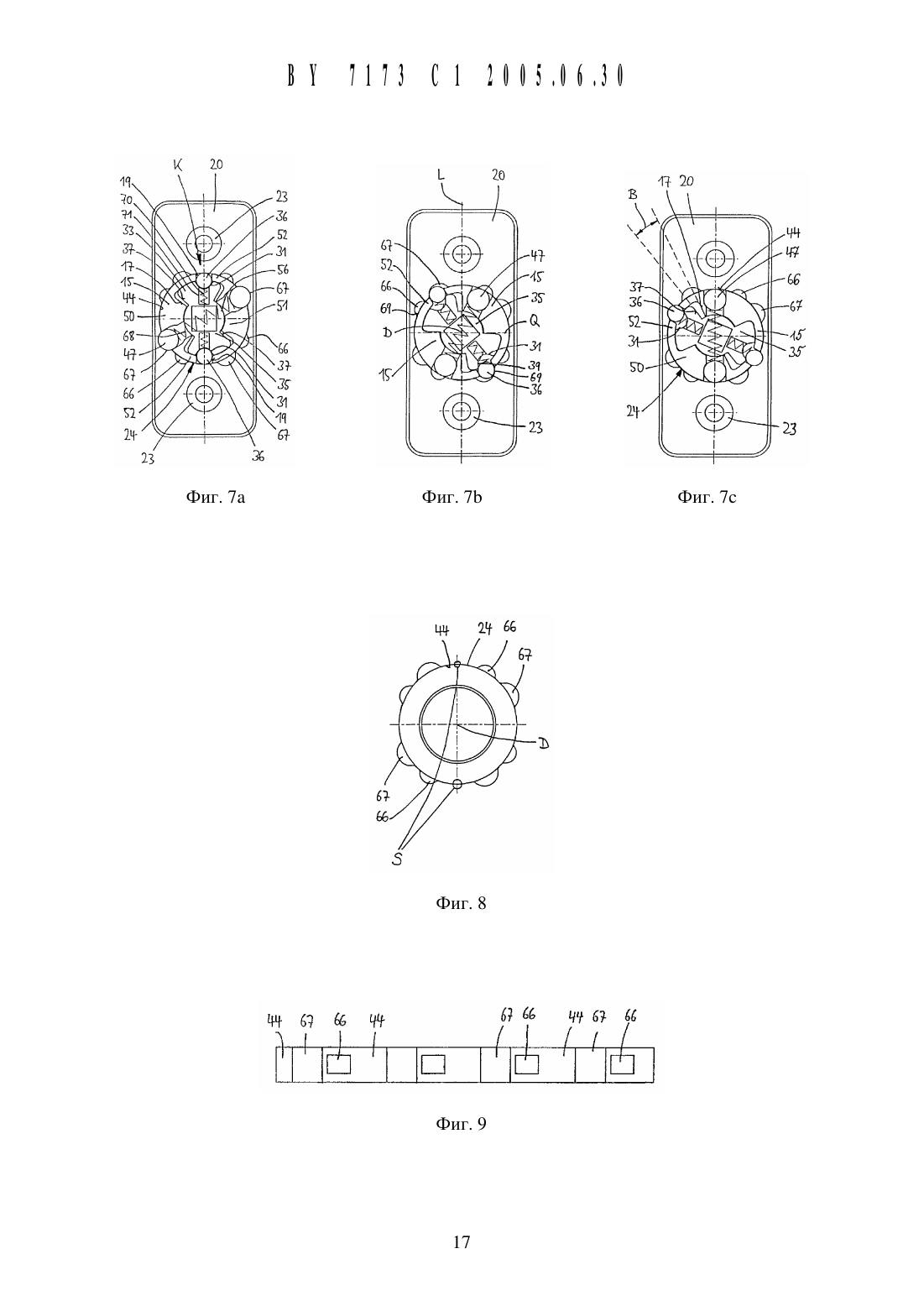

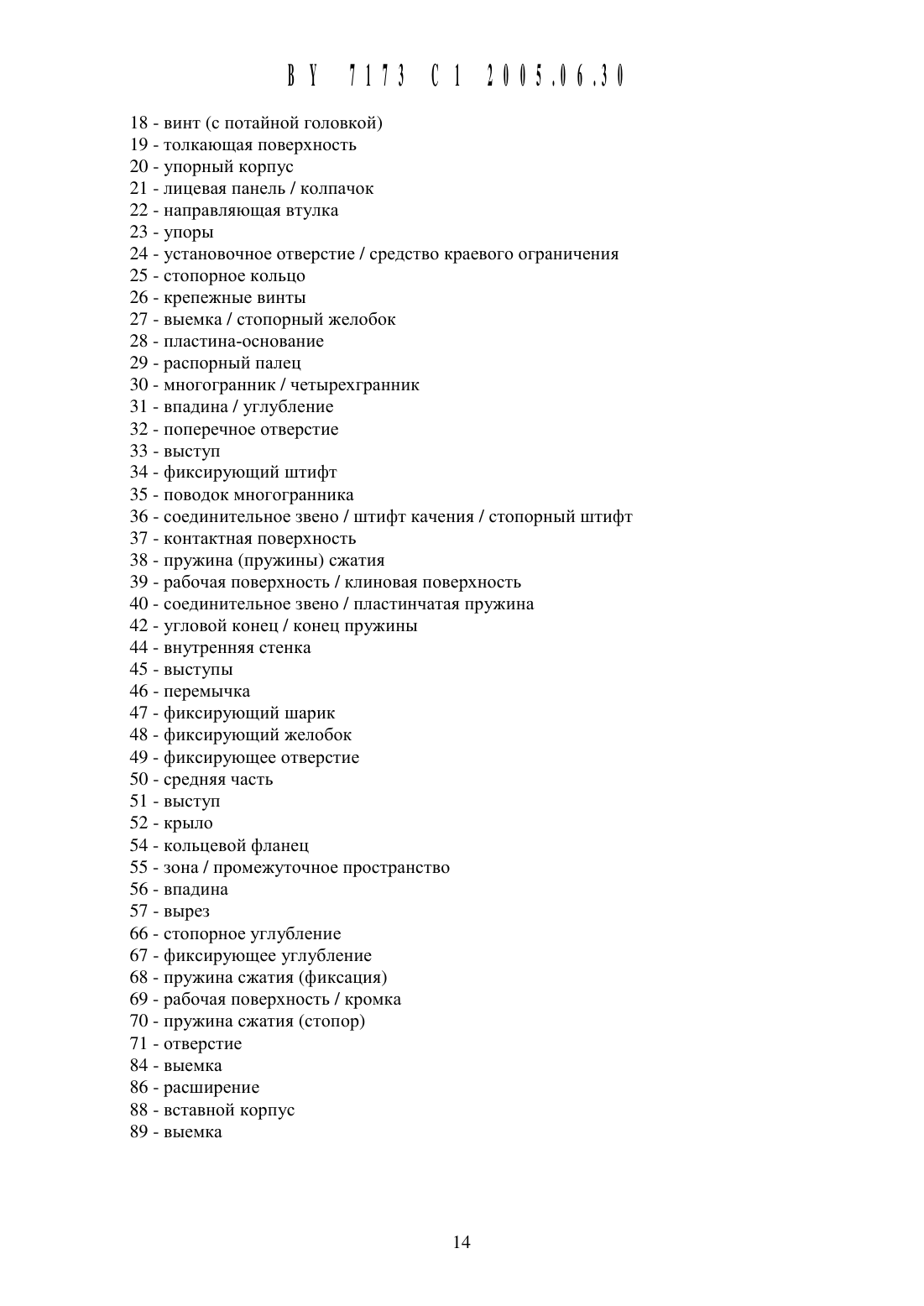

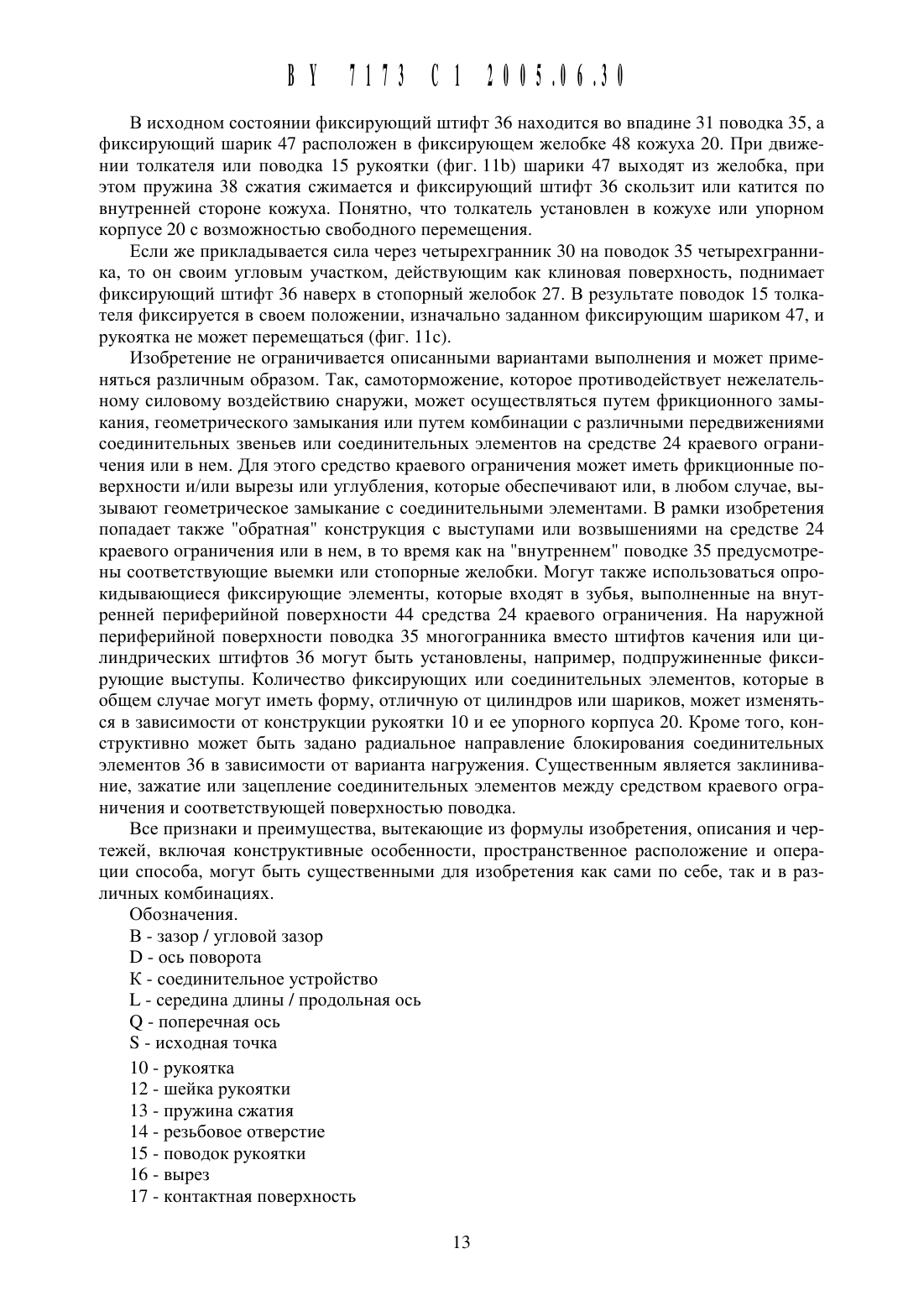

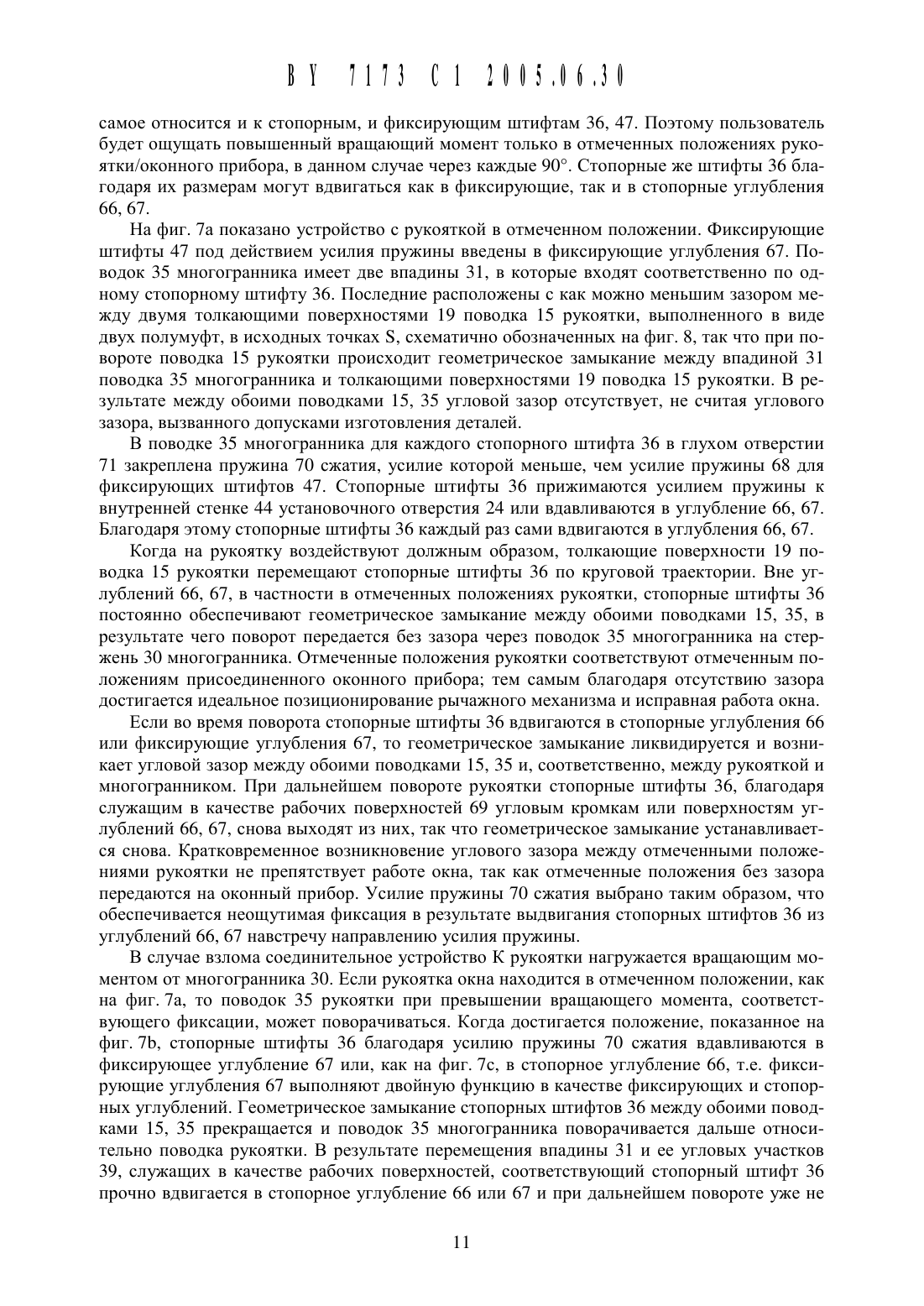

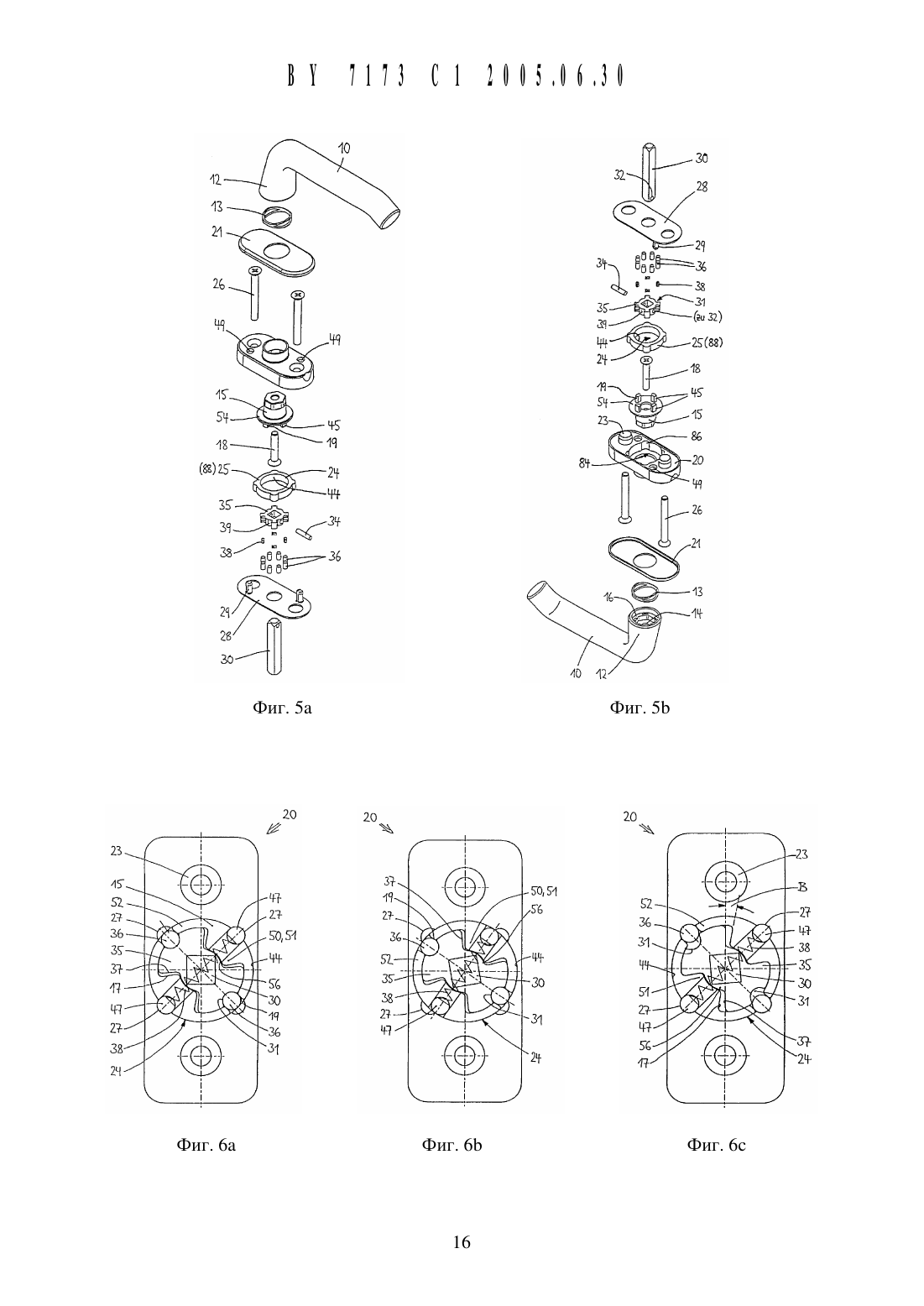

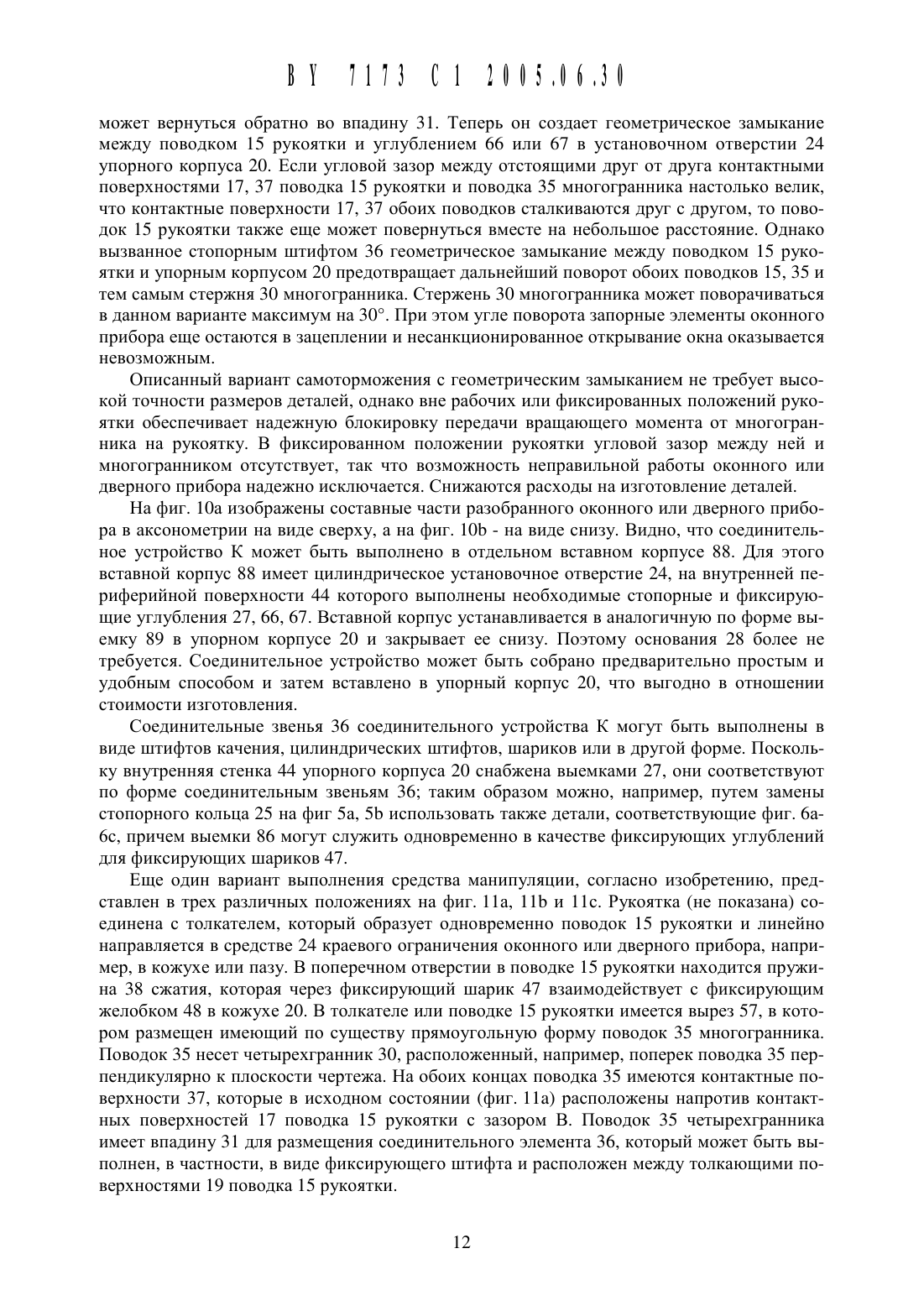

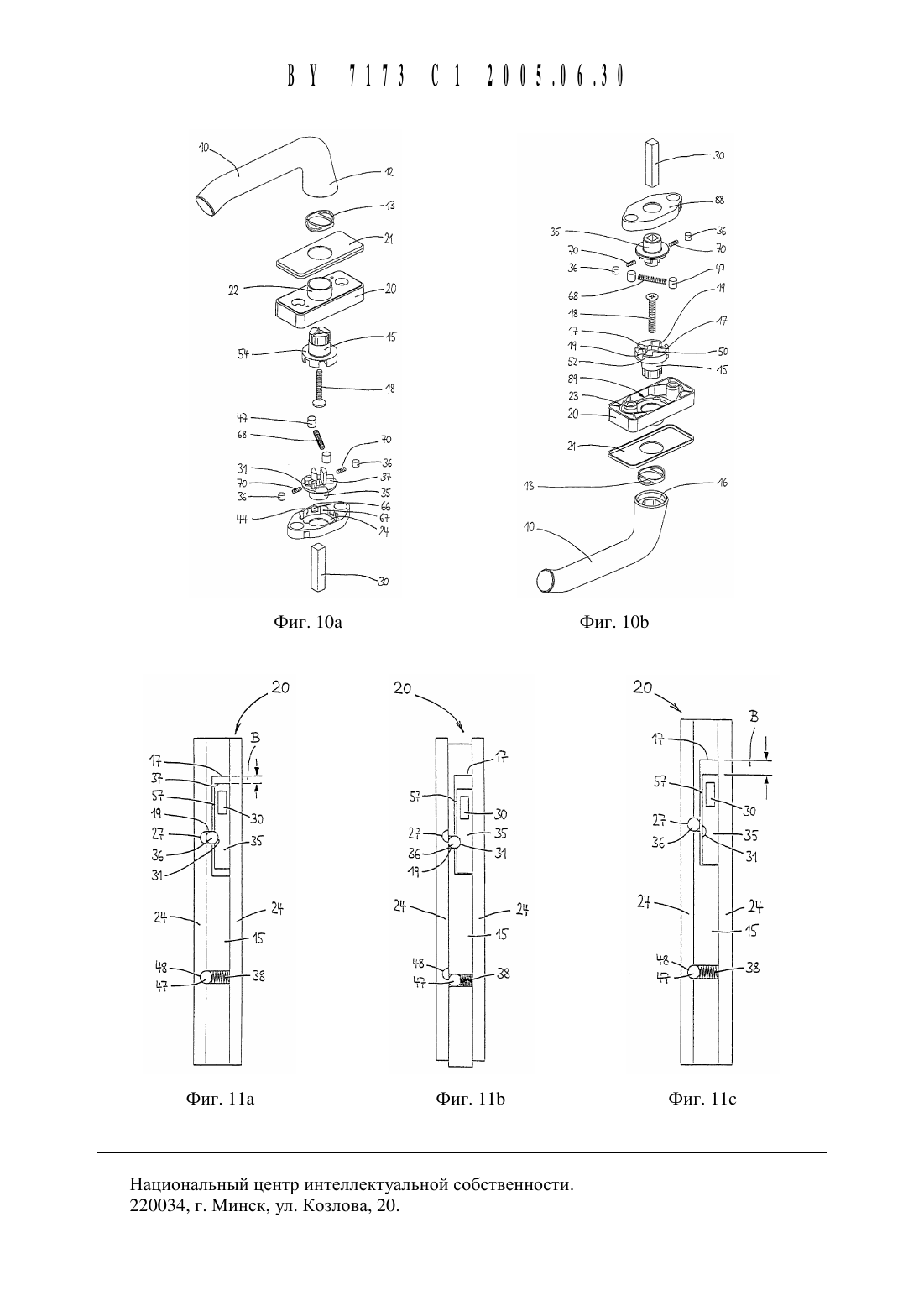

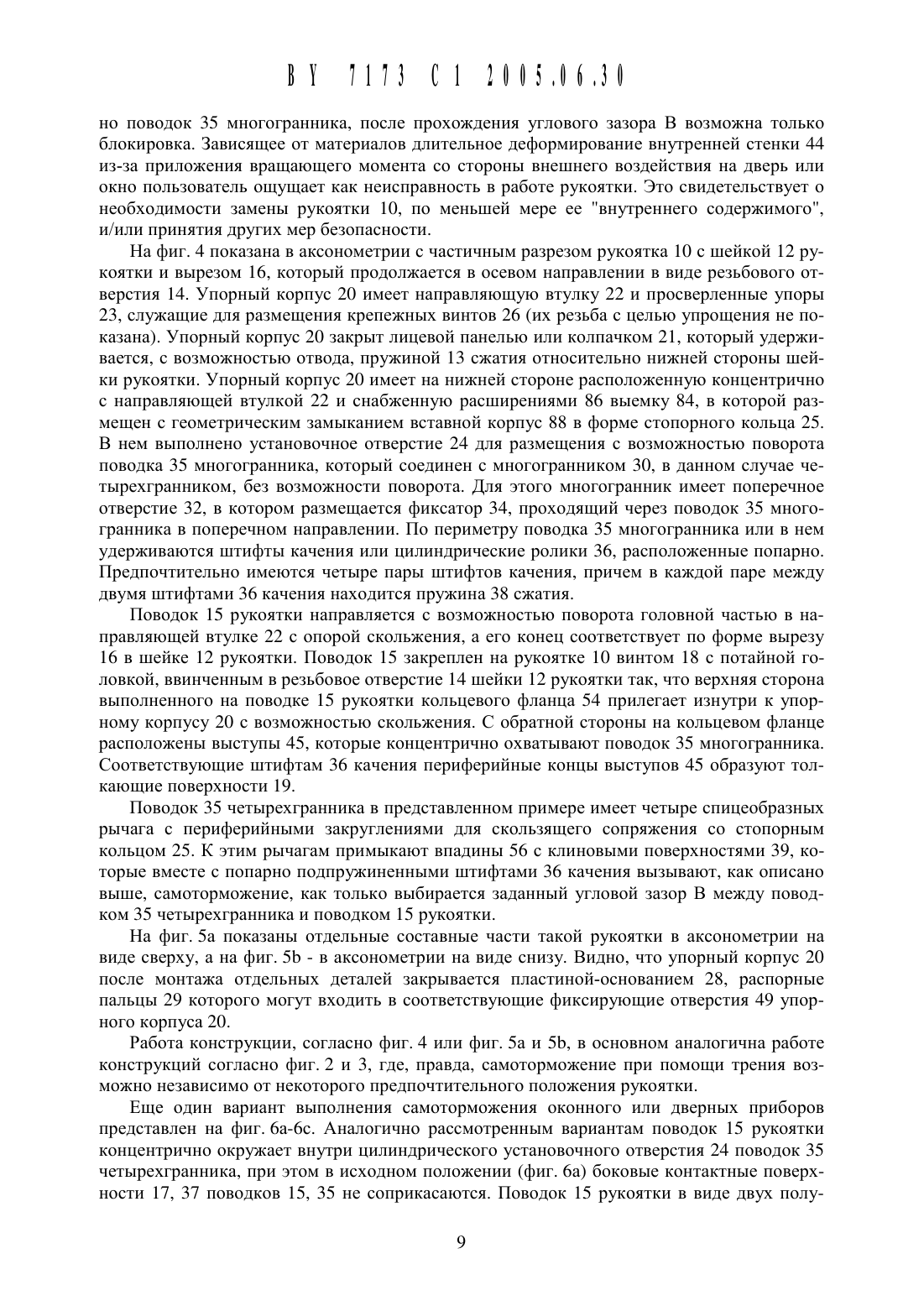

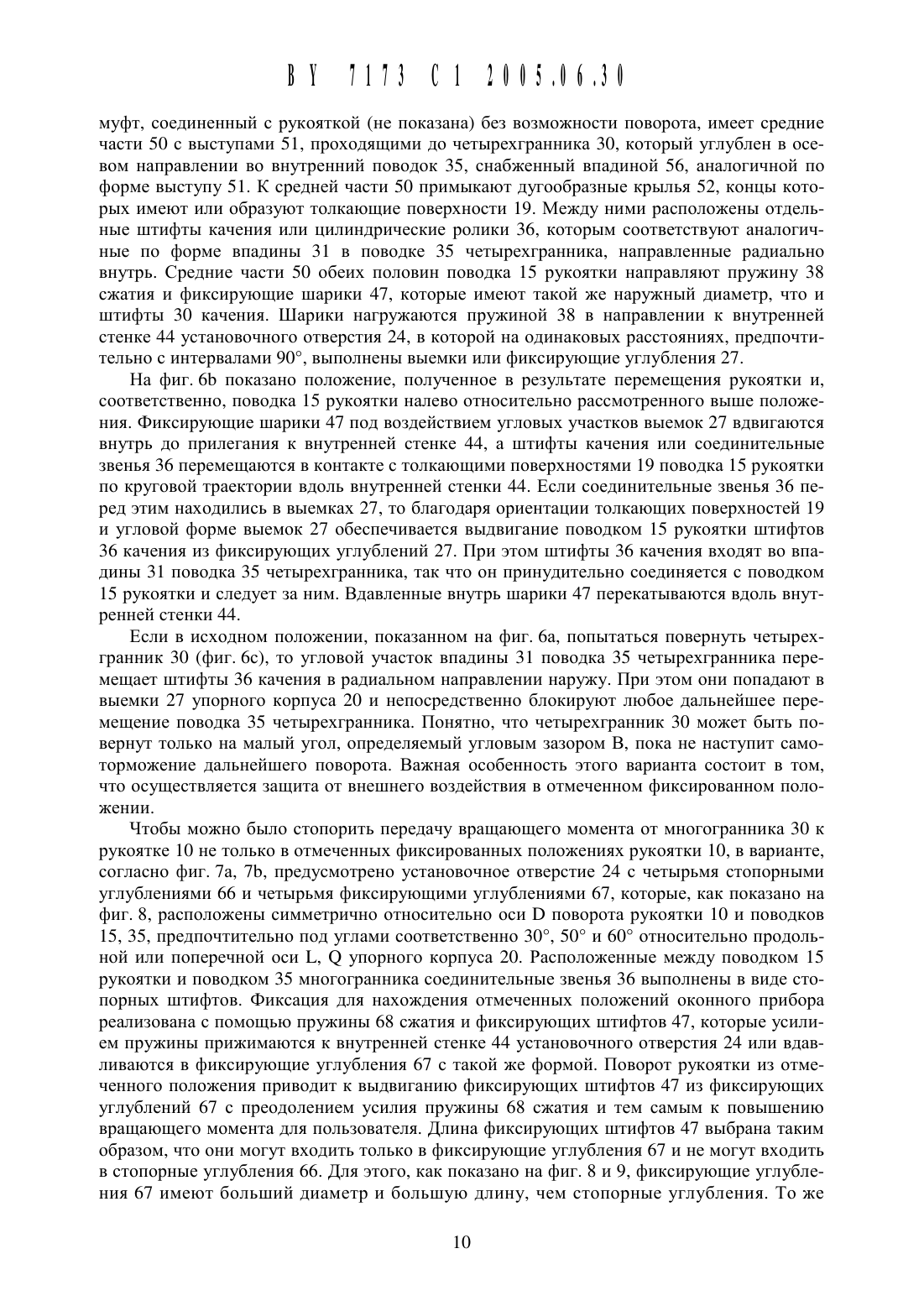

2. Прибор по п. 1, отличающийся тем, что соединительное устройство (К) имеет два расположенных между рукояткой (10) И многогранником (30) поводка (15, 35), которые могут соединяться друг с другом при предварительно заданном зазоре (В) между их соседними поверхностями (17, 37) непосредственно или по меньшей мере через одно соединительное звено (36, 40, 42) с силовым и/или геометрическим замыканием так, что действующий на рукоятку (10) вращающий момент может передаваться на многогранник (30), а действующий на многогранник (30) вращающий момент стопорит движение многогранника и приведение в действие запорного механизма.3. Прибор по п. 2, отличающийся тем, что первый поводок (15) соединен без возможности поворота с рукояткой (10), а второй поводок (35) соединен без возможности поворота с многогранником (30), причем оба поводка (15, 35) установлены подвижно друг относительно друга внутри соответствующего средства (24) краевого ограничения.4. Прибор по п. 2 или 3, отличающийся тем, что для стопорения движения многогранника может быть создано фрикционное, геометрическое и/или силовое замыкание по меньшей мере между соединительным звеном (36, 40, 42), поводком ( 15) рукоятки, поводком (35) многогранника и/или средством (24) краевого ограничения.5. Прибор по п. 3 или 4, отличающийся тем, что каждое соединительное звено (36,40, 42) может перемещаться и/или приводиться в действие при помощи рабочих поверхностей или рабочих кромок (17, 37, 19, 27, 31, 39, 66, 67, 69), выполненных на поводках6. Прибор по любому из пп. 3-5, отличающийся тем, что поводок ( 15) рукоятки и/или поводок (35) многогранника может фиксироваться с помощью фиксирующих средств (47,67) по меньшей мере в одном отмеченном рабочем положении запорного механизма.7. Прибор по любому из пп. 3-6, отличающийся тем, что средство (24) краевого ограничения является цилиндрическим установочным отверстием, в котором поводки ( 15, 35) установлены с возможностью поворота, причем поводок (15) рукоятки концентрично окружает по меньшей мере основную часть поводка (35) многогранника.8. Прибор по п. 7, отличающийся тем, что выступ (33) поводка (35) многогранника проходит до внутренней стенки (44) цилиндрического установочного отверстия (24), а в качестве соединительного звена предусмотрена пластинчатая пружина (40), которая, окружая своей основной частью поводок (15) рукоятки, прилегает к средству (24, 44) краевого ограничения и своими отогнутыми внутрь концами (42), согласованными с формой выступа (33) поводка (35) многогранника, подогнана между контактными поверхностями9. Прибор по п. 7, отличающийся тем, что поводки (15, 35) имеют элементы зацепления, выполненные в виде выступа (51) и соответствующей впадины (56) и расположенные друг относительно друга с угловым зазором (В), так что лежащие друг напротив друга контактные поверхности ( 17, 37) поводков (15, 35) в исходном состоянии отстоят друг от друга.(50) имеет дугообразные крылья (52), периферийные концы которых имеют или образуют толкающие поверхности (19).11. Прибор по п. 9 или 10, отличающийся тем, что соединительные звенья (36) представляют собой штифты качения, стопорные штифты, цилиндрические штифты, цилиндрические ролики или шарики.12. Прибор по п. 11, отличающийся тем, что соединительные звенья (36) образуют по меньшей мере одну пару соединительных элементов, нагруженную пружиной (38) сжатия в направлении соседних толкающих поверхностей (19) поводка ( 15) рукоятки, причем каждая пара соединительных элементов расположена в промежуточном пространстве (55),имеющем примерно форму трапеции, которое ограничено цилиндрической внутренней стенкой (44) цилиндрического установочного отверстия (24), толкающими поверхностями(19) поводка (15) рукоятки И клиновь 1 ми поверхностями (39) поводка (35) многогранника И Которое расширяется в направлении К соответствующей пружине (38), а соединительные звенья (36) могут перемещаться радиально наружу в результате воздействия клиновых поверхностей (39) поводка (35) многогранника.13. Прибор по п. 11, отличающийся тем, что между толкающими поверхностями ( 19) поводка ( 15) рукоятки расположено по одному соединительному звену (36), а каждому соединительному звену (36) соответствует расположенная в радиальном направлении внутрь впадина (31) в поводке (35) многогранника, по меньшей мере угловые участки которой воздействуют на соединительное звено (36).14. Прибор по п. 13, отличающийся тем, ЧТО во внутренней стенке (44) установочного отверстия (24) предусмотрено по меньшей мере Четыре выемки или стопорных углубления (27, 66), соответствующих соединительным звеньям (36).15. Прибор по п. 13 или 14, отличающийся тем, что каждое соединительное звено(36) нагружено усилием пружины в радиальном направлении наружу.16. Прибор по любому из пп. 13-15, отличающийся тем, что диаметрально противоположнь 1 е средние части (50) поводка ( 15) рукоятки направляют пружину (38) сжатия, которая нагружает фиксирующие щарики (47) в направлении наружу.17. Прибор по п. 16, отличающийся тем, что во внутренней стенке (44) установочного отверстия (24) предусмотрено, по меньщей мере, четыре фиксирующих углубления(67), соответствующих фиксирующим щарикам (47).18. Прибор по п. 16 или 17, отличающийся тем, что фиксирующие щарики (47) больще, чем соединительные звенья (36), в частности, имеют больщие длину и диаметр.19. Прибор по любому из пп. 16-18, отличающийся тем, что усилие пружины, действующее на фиксирующие элементы (67), больще, чем усилие пружины, действующее на соединительные звенья (36).20. Прибор по любому из пп. 13-17, отличающийся тем, что соединительные звенья(36) и/или фиксирующие щарики (47) установлены с возможностью радиального перемещения при воздействии впадин (31) и выемок (27, 66, 67), в частности через рабочие поверхности (69), образованные на угловых участках в направлении к внутренней окружной поверхности (44) установочного отверстия (24).21. Прибор по любому из пп. 3-20, отличающийся тем, что средство (24) краевого ограничения выполнено на дне упорного корпуса (20).22. Прибор по любому из пп. 3-21, отличающийся тем, что средство (24) краевого ограничения выполнено во вставном корпусе (25, 88), который может быть вставлен в упорный корпус (20) с геометрическим и/или силовым замыканием.23. Прибор по любому из пп. 3-22, отличающийся тем, что средство (24, 44) краевого ограничения содержит материал, который является более податливым, чем материал поводка (35) многогранника и/или материал соединительных звеньев (36).24. Оконный или дверной прибор в форме рукоятки, содержащий поводок (15) рукоятки, который выполнен в виде толкателя и линейно направляется внутри средства (24) краевого ограничения, например, кожуха, упорного корпуса или паза плоского носителя, в частности изолирующего помещение элемента, такого как дверное полотно, рама окна и тому подобного, поводок (35) выходного элемента, установленный с возможностью ограниченного перемещения относительно поводка (15) рукоятки и имеющий выходной элемент (30), расположенный поперек кожуха или упорного корпуса и соединенный с рукояткой для приведения в действие запорного механизма, и соединительное устройство (К),которое находится между поводком (15) рукоятки и выходным элементом (30) и имеет соединительное звено (36), расположенное между толкающими поверхностями ( 19) поводка( 15) рукоятки, и благодаря которому, в зависимости от того, приложено ли силовое воздействие к рукоятке или к выходному элементу (30), движение рукоятки допускается или блокируется, при этом соединительное звено (36) выполнено в виде фиксирующего Штиф ВУ 7173 С 200511630та И в зависимости от положения поводка (15) рукоятки либо прилегает с возможностью скольжения К средству (24) краевого ограничения в свободном положении, либо входит в стопорный желобок (27) в положении блокировки.25. Прибор по п. 24, отличающийся тем, что в толкателе или поводке (15) рукоятки имеется вырез (57) для размещения поводка (35) выходного элемента, Причем поводок выходного элемента несет расположенный поперек него четырехгранник (30) и имеет на обоих концах контактные поверхности (37), которые расположены напротив контактных поверхностей (17) поводка (15) рукоятки с зазором (В).26. Прибор по п. 24 или 25, отличающийся тем, что в поводке ( 15) рукоятки имеется поперечное отверстие для размещения пружины (38) сжатия, взаимодействующей через фиксирующий Шарик (47) с фиксирующим желобком (48) в средстве (24) краевого ограничения.27. Прибор по п. 24 или 25, отличающийся тем, что соединительное звено (36) в исходном свободном положении расположено во впадине (31) поводка (35) выходного элемента, а при силовом воздействии на поводок выходного элемента перемещается его угловым участком в стопорный желобок (27) и, следовательно, в положение блокировки.28. Изолирующий помещение элемент, содержащий оконные или дверные приборы по любому из пп. 1-27.Оконные или дверные приборы в форме средств манипуляции для открывания и запирания изолирующих помещения элементов, т.е. окон и дверей, часто выполнены в виде поворотных рукояток, которые закреплены на оконной раме или дверном полотне вместе с упорными элементами, такими как розетки, пластины-основания и т.п., для приведения в действие соответствующего запорного механизма через расположенный в рукоятке стержень поводка, например четырехгранник.Чтобы это не происходило несанкционированно, разработаны различные предохранительные устройства, среди них блокировка нажимной кнопкой и так называемые детские предохранительные устройства. Например, в ВЕ 29518723 П 1 описан оконный или дверной прибор с находящимся снаружи на рукоятке толкателем. Его нужно передвинуть в сторону, чтобы иметь возможность приложить осевое усилие к подпружиненной шейке рукоятки, которая благодаря этому соединяется с удерживающей четырехгранник упорной втулкой после чего рукоятка может поворачиваться.В других конструкциях можно зафиксировать рукоятку в выбранных положениях, например в положениях с интервалами 90. Чтобы разблокировать зафиксированную рукоятку, сначала нужно привести в действие соответствующий орган. Однако, если рукоятка не находится в заданном угловом положении, ее нельзя зафиксировать и она может перемещаться, в том числе и при воздействиях снаружи. На этом основаны способы взлома.Для поворотно-откидных оконных или дверных приборов с передачей, которая служит для преобразования вращения в линейное движение рычажного механизма, фиксацию можно нарушить, если просверлить снаружи профиль окна и через полученное отверстие передвинуть инструментом рычажный механизм. Окно можно также открыть, если просверлить раму снаружи на уровне четырехгранника, на который затем воздействовать ин ВУ 7173 С 200541630струментом. В обоих случаях четь 1 рехгранник можем поворачиваться И, соответственно,оконные или дверные приборы могут отпираться.Устранить указанные недостатки пытались при помощи щироко распространенных запираемых оконных рукояток, которые в запертом состоянии не могут передвигаться. При этом пользователь должен был обращать внимание на то, чтобы всегда снова запереть рукоятку. Для этого всегда нужен ключ, который должен быть недоступен третьим лицам. Однако из-за затрудненного доступа к ключу правомочные пользователи предпочитают не пользоваться им, т.е. из соображений удобства они часто пренебрегают запиранием окна.Недостатки, присущие известным устройствам, состоят также в том, что на оконные рукоятки, которые хотят снабдить определенными предохранительными средствами, например указанного типа, налагаются определенные ограничения по дизайну. Кроме того,пользователи вынуждены приводить в действие соответствующие элементы и зачастую путем их перемещения в непривычном направлении.Важной задачей изобретения является преодоление этих и других недостатков уровня техники и создание усовершенствованного средства манипуляции, которое обладает повь 1 щенной стойкостью к действиям снаружи и легко приводится в действие изнутри помещения. Такое средство должно иметь удобную конструкцию и быть дещевым в отнощении изготовления и монтажа. Кроме того, должно быть обеспечено больще свободы при выборе внещнего оформления устройства, способа применения и/или последовательности движений.Эта задача рещена посредством оконного и/или дверного прибора для приведения в действие запорного механизма, содержащего средство манипуляции в форме по меньщей мере одной рукоятки, которая посредством щейки рукоятки установлена жестко в осевом направлении и с возможностью поворота на упорном корпусе или в упорном корпусе, который может быть закреплен на плоском носителе, в частности изолирующем помещение элементе, таком как дверное полотно, рама окна и т.п. и входящий в упорный корпус или проходящий через него многогранник, который для приведения в действие запорного механизма соединен без возможности поворота с рукояткой, причем между рукояткой и многогранником предусмотрено соединительное устройство, с помощью которого передача вращающего момента от рукоятки к многограннику может осуществляться, а от многогранника к рукоятке, наоборот, стопорится.Таким образом, имеется поворотное средство манипуляции типа механического диода, которое в зависимости от направления воздействия либо допускает обычное движение рукоятки, либо его запрещает. Благодаря этому очень простым способом значительно повь 1 щается безопасность. Конструктивные издержки невелики, так что изготовление и монтаж устройства, состоящего из небольшого числа деталей, не представляет проблемы.Другой вариант выполнения изобретения относится к оконному или дверному прибору в форме рукоятки, содержащему поводок рукоятки, который выполнен в виде толкателя и линейно направляется внутри средства краевого ограничения, например кожуха,упорного корпуса или углубления в плоском носителе, в частности изолирующем помещение элементе, таком как дверное полотно, рама окна и т.п. поводок выходного элемента, установленный с возможностью ограниченного перемещения относительно поводка рукоятки и имеющий выходной элемент, расположенный поперек кожуха или упорного корпуса и соединенный с рукояткой для приведения в действие запорного механизма и соединительное устройство, которое находится между поводком рукоятки и выходным элементом и имеет соединительное звено, расположенное между толкающими поверхностями поводка рукоятки, и благодаря которому, в зависимости от того, приложено ли силовое воздействие к рукоятке или к выходному элементу, движение рукоятки допускается или блокируется. При этом соединительное звено выполнено в виде фиксирующего щтифта и в зависимости от положения поводка рукоятки либо прилегает с возможностью
