Стальной корд с волнистыми элементами

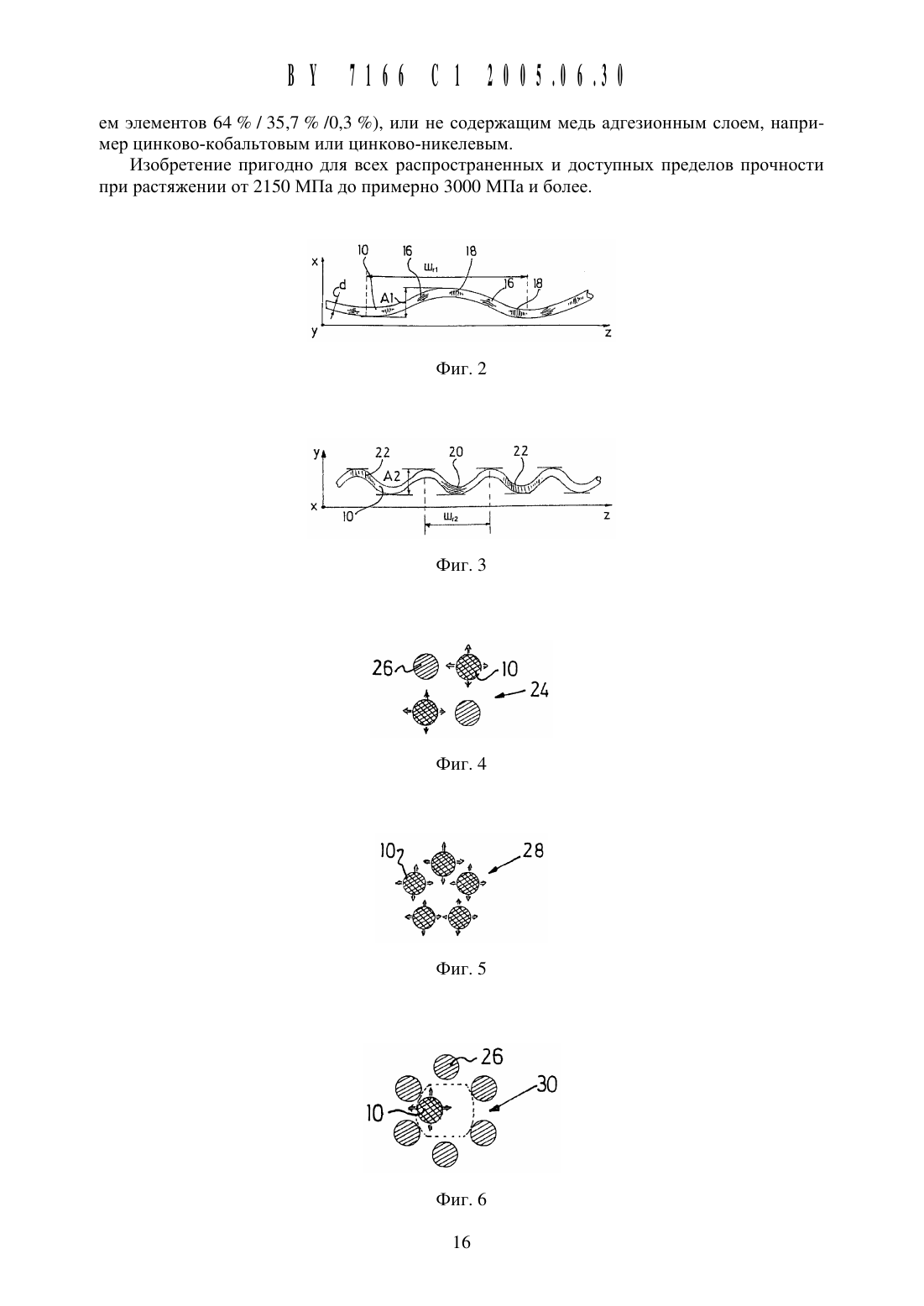

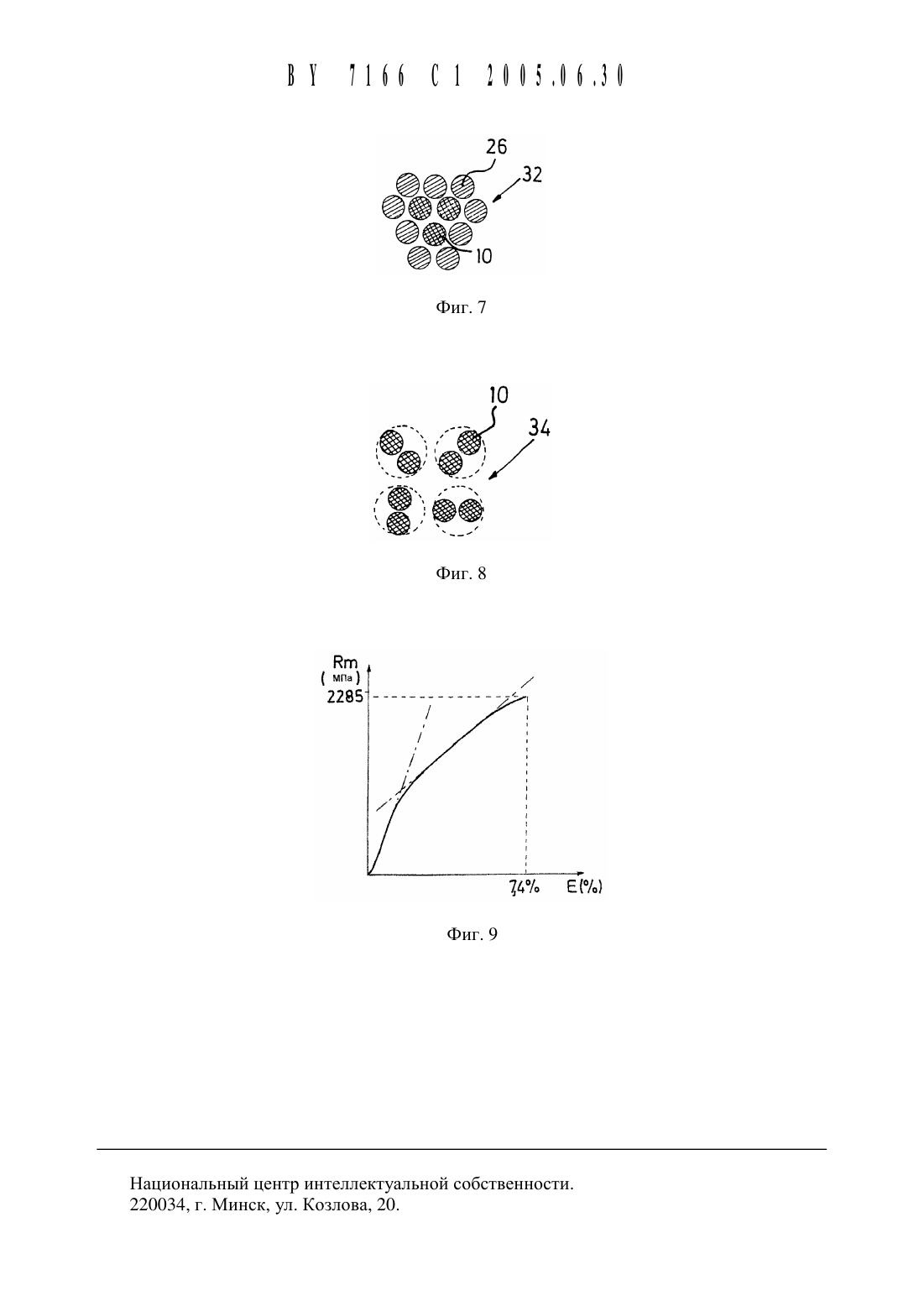

3. Структура по п. 2, отличающаяся тем, что указанный первый гофр имеет амплитуду первого гофра, а указанный второй гофр имеет амплитуду второго гофра, причем амплитуда первого гофра И амплитуда второго гофра изменяются между минимальным значением 1,О 5 х 1 и максимальным значением 5 х 1, где (1 - диаметр стального элемента.4. Структура по любому из пп. 1-3, отличающаяся тем, что указанный стальной элемент представляет собой стальную нить.5. Структура по любому из пп. 1-3, отличающаяся тем, что указанный стальной элемент представляет собой стальную жилу скрученных нитей.6. Структура по любому из пп. 1-3, отличающаяся тем, что указанный стальной элемент представляет собой стальной пучок нескрученных нитей.7. Структура по любому из пп. 1-6, отличающаяся тем, что указанный первый гофр имеет Шаг первого гофра, а указанный второй гофр имеет Шаг второго гофра, причем указанный Шаг первого гофра отличается от указанного шага второго гофра.8. Структура по п. 7, отличающаяся тем, что указанная структура проявляет два значительно отличающихся модуля упругости во время испытания на растяжение.9. Структура по любому из пп. 3-8, отличающаяся тем, что указанная амплитуда первого гофра отличается от указанной амплитуды второго гофра.10. Структура по любому из пп. 1-9, отличающаяся тем, что указанная структура содержит более одного стального элемента.11. Структура по п. 10, отличающаяся тем, что указанные стальные элементы скручены друг с другом.12. Структура по п. 11, отличающаяся тем, что указанный Шаг первого гофра и/или указанный шаг второго гофра меньше, чем Шаг скрутки элемента с указанными гофрами в указанной структуре.13. Структура по п. 11 или 12, отличающаяся тем, что указанная структура, по суЩеству, состоит из двух-пяти стальных нитей, одна-четыре из которых снабжены указанными первым и вторым гофром, чтобы обеспечить проникновение резины.14. Структура по п. 11 или 12, отличающаяся тем, что указанная структура, по существу, состоит из двух-пяти стальных нитей, причем все эти нити снабжены указанными первым и вторым гофром, чтобы получить увеличенное относительное удлинение при разрыве.15. Структура по п. 11 или 12, отличающаяся тем, что указанная структура содержит сердцевину и слой стальных нитей, скрученных вокруг указанной сердцевины, причем сердцевина содержит одну или более стальных сердцевинных нитей и, по меньшей мере,одна из указанных стальных сердцевинных нитей снабжена указанными первым и вторым гофром, чтобы получить проникновение резины в указанную сердцевину.16. Структура по п. 11 или 12, отличающаяся тем, что указанная структура содержит от девяти до двадцати семи стальных нитей, причем все они скручены с одинаковой ориентацией скрутки и с одинаковым Шагом скрутки, а некоторые из указанных нитей снабжены указанными первым и вторым гофром, чтобы получить проникновение резины.17. Структура по п. 16, отличающаяся тем, что указанная структура содержит центральные элементы, снабженные указанными первым гофром и вторым гофром, чтобы предотвратить миграцию этих нитей.18. Структура по п. 16 или 17, отличающаяся тем, что указанная структура содержит четыре жилы, каждая из которых состоит из двух нитей, а все нити снабжены указанными первыми и вторым гофром, чтобы получить увеличенное относительное удлинение при разрыве.Настоящее изобретение относится к стальной структуре, предназначенной для армирования эластомеров, например резиновых конвейерных лент, резиновых ШИН, резиновых шлангов, резиновых зубчатых ремней приводов распределительных валов или синхрони 2зирующих меток в полиуретане. Стальная арматура содержит одну или более стальных нитей.Настоящее изобретение также относится К способу обработки стальной нити таким образом, что стальная нить принимает пространственную волнистую форму.Такие стальные структуры щироко известны в данной области техники. В опубликованных за последние годы документах просматривается тенденция к стальным структурам, в которых присутствуют стальные нити того или иного типа волнистости, т.е. в которых, помимо пластической деформации вследствие возможного скручивания стальных нитей, эти стальные нити испытывают другую пластическую деформацию. Эта дополнительная и другая пластическая деформация обычно является следствием какой-либо осуществляемой операции и приводит к получению волнистого профиля стальной нити.Так в патентах П 5-А-5 О 2 О 312 (Ко 1 о 111 - приоритет от 1989) и ПЗ-А 5111649 (Ко 1 о 111) описаны конструкции стальных кордов, состоящие из трех-пяти стальных нитей. По меньщей мере, одна стальная нить снабжена так называемым гофром это зигзагообразная форма с относительно острыми углами, причем острота зависит от формообразующих инструментов. Гофр - это плоская волнистая форма, образованная посредством двух зубчатых колес. Отверстия, созданные на уровне углов, способствуют проникновению эластомера в структуру стального корда.Другая волнистая форма описана в патенте ЕР-А-0462716 (То 1115 еп-приоритет от 1990). Согласно этому документу, стальные корды имеют от трех до двадцати семи стальных нитей, от 25 до 67 которых имеют конкретную спиральную или геликоидальную форму. Пластическую деформацию с получением спирали осуществляют посредством вращения предварительно формирующих пальцев. Цель состоит в том, чтобы способствовать проникновению эластомера в структуру стального корда без увеличения так назь 1 ваемого относительного удлинения при неполной нагрузке (ОУНН, определение - см. ниже). Эти стальные корды продаются под названием корд СПЕЙСИ (5 РАСУ согб). Важный недостаток этого корда заключается в том, что его изготовление является энергоемким или неэффективным, или и тем, и другим. В самом деле, если щаг спирали принят меньщим, чем щаг скрутки, то скорость вращения предварительно формирующих пальцев должна более чем вдвое превыщать скорость вращения тростильно-крутильной мащины,стоящей после них в технологической цепочке.Еще одна волнистая форма описана в публикации ШО-А-95/ 16816 (Векаетг приоритет от 1993). Согласно этому документу, стальная структура содержит стальные нити, а,по меньщей мере, одна стальная нить подвергнута предварительному формованию с получением многоугольника. Это - пространственная волнистая форма, и получается она в результате применения устройства предварительного формования с изменяющимися радиусами кривизны. Эти стальные структуры продаются под названием БЕРТРУ (ВЕКТКП).Задача настоящего изобретения состоит в том, чтобы разработать еще одну волнистую форму для стальных нитей стальных структур.Другая задача настоящего изобретения состоит в том, чтобы разработать волнистую форму для стальных нитей, которая сочетает преимущества существующих волнистых форм.Еще одна задача настоящего изобретения состоит в том, чтобы разработать волнистую форму, из которой можно получать множество конкретных форм в зависимости от выбора параметров волнистой формы.Еще одна задача настоящего изобретения состоит в том, чтобы разработать волнистую форму, изготовление которой не требует энергоемкого оборудования.Задача изобретения также состоит в том, чтобы разработать стальную структуру с овальным поперечным сечением, являющимся следствием волнистой формы нескольких нитей, например сердцевинной нити.Согласно Изобретению, предложена стальная структура, предназначенная для армирования эластомеров. Стальная арматура содержит один или более стальных элементов. По меньщей мере, один из этих элементов снабжен первым гофром и вторым гофром. Первый гофр лежит в плоскости, которая существенно отличается от плоскости второго гофра.Таким образом, пространственная форма получается без использования снабженного приводом и энергоемкого технологического оборудования.Другое преимущество этой стальной структуры заключается в том, что становится возможным множество волнистых форм. В самом деле, первый гофр имеет щаг первого гофра и амплитуду первого гофра. Второй гофр имеет щаг второго гофра и амплитуду второго гофра. Это означает, что есть уже четыре конструктивных параметра, каждый из которых можно изменять независимо от других в некотором диапазоне.Шаг первого гофра может быть равным шагу второго гофра или отличаться от него. Вместе с тем разные щаги гофров приводят к пространственным формам, отличающимся от спиралей.Амплитуда первого гофра может быть равной амплитуде второго гофра или отличаться от нее. Разная амплитуда гофров позволяет получить пространственную форму с овальным поперечным сечением при условии, что нить, которая снабжена первым гофром и вторым гофром, не поворачивается вокруг своей собственной оси в готовой стальной структуре.Еще одним параметром, который можно изменять, является угол между двумя плоскостями. Все же предпочтительно, чтобы плоскости как можно больще отличались друг от друга наилучшим выбором является максимальное отличие порядка 9 О.Стальной элемент стальной структуры, соответствующей изобретению, может быть стальной нитью или пучком нескрученных стальных нитей, или стальной жилой скрученных стальных нитей. Стальная структура, соответствующая изобретению, может также представлять собой любое сочетание указанных вариантов.Стальная структура может быть нескрученной структурой, состоящей из одной или более стальных нитей, проходящих параллельно друг другу и скрепленных друг с другом посредством еще одной оборачивающей нити или посредством клеящего вещества, которое совместимо с армируемым эластомером.Альтернативный конкретный вариант осуществления заключается в том, что стальные нити проходят почти параллельно рядом друг с другом, и этого можно достичь, скручивая их с очень больщим щагом скрутки, например путем пропускания их с относительно больщой линейной скоростью через скручивающее устройство, вращающееся с подходящей или относительно низкой скоростью вращения.Стальная структура также может быть скрученной структурой, в которой некоторые или все составляющие нити скручены с получением связанной структуры.По меньщей мере, один из щага первого гофра и щага второго гофра предпочтительно меньще, чем щаг скрутки стальной нити, снабженной первым и вторым гофром.В общей группе скрученных структур первым приложением изобретения являются стальные корды типа п 1, т.е. корды, по существу, состоящие из двух-пяти стальных нитей.В первом конкретном варианте осуществления некоторые, но не все из этих нитей снабжены первым и вторым гофром, чтобы обеспечить проникновение резины. Примером является корд типоразмера 4 О,28 с одной или двумя нитями, снабженными первым и вторым гофром. Такой корд используют в подпротекторных слоях щины.Во втором конкретном варианте осуществления все нити снабжены первым и вторым гофром, чтобы увеличить относительное удлинение при разрыве примерно на 5 или более.Примером является корд типоразмера 5 О,38 с пятью нитями, снабженными первым и вторым гофром. Дополнительное преимущество заключается в том, что этот корд можноскручивать с относительно большим шагом скрутки (от 14 мм до 20 мм) без существенного уменьшения относительного удлинения при разрыве. Другой пример представляют собой корды типоразмеров 4 О,22 и 5 О,22, где все нити снабжены первым и вторым гофром. Эти корды с большим относительным удлинением пригодны для армирования шин мотоцикла (поскольку они расположены почти под нулевым углом относительно экваториальной плоскости ШИНЫ мотоцикла).Вторым приложением изобретения являются так называемые стальные корды типа 1 ш(п), содержащие сердцевину из 1 стальных сердцевинных нитей и слой из ш стальных нитей, скрученных вокруг сердцевины. Кроме того, вокруг первого слоя из ш нитей можно скручивать второй слой из п нитей.Одна или более сердцевинных стальных нитей могут быть снабжены первым и вторым гофром для того, чтобыа) увеличить проникновение эластомера в сердцевинуб) получить овальное поперечное сечение сердцевины и - как следствие - овальное поперечное сечение всего корда и/или для того, чтобыв) предотвратить миграцию сердцевинных стальных нитей из корда.Примером является конструкция типа 1 6, в которой единственная сердцевинная нить снабжена первым гофром и вторым гофром, чтобы обеспечить проникновение резины и чтобы усилить закрепление единственной сердцевинной нити в корде, т.е. предотвратить миграцию сердцевины. Амплитуда первого гофра может быть больше, чем амплитуда второго гофра, так что получается овальное поперечное сечение. Другим примером является конструкция типа 3 8 13, в которой три сердцевинные нити снабжены первым гофром и вторым гофром, чтобы обеспечить проникновение резины в центр между тремя сердцевинными нитями.Аналогичным приложением является армирование сердцевинных нитей жил в конструкции типа 77 элементом типа 21 или 31, при этом две или три нити снабжены первым и вторым гофром. Еще одним примером является замена хорошо известной конструкции типоразмера 31 91 151 конструкцией типоразмера 511 91 151, в которой диаметр (11 сердцевинных нитей меньше, чем диаметр (1 других нитей. Сердцевинные нити снабжены первым и вторым гофром. Проникновение резины и относительное удлинение увеличиваются, а жесткость уменьшается.Третьим приложением изобретения являются так называемые компактные корды типа пх 1, содержащие п стальных нитей, которые скручены друг с другом с одинаковой ориентацией скрутки и одинаковым шагом скрутки. Примером является компактный корд (КК) типоразмера 3 О,3659 О,345, в котором все сердцевинные нити снабжены первым и вторым гофром, чтобы обеспечить проникновение резины и чтобы предотвратить миграцию сердцевины.Другим примером является КК типоразмера 12 О,38, в котором все двенадцать нитей снабжены первым и вторым гофром, чтобы получить большое относительное удлинение. Такой корд можно использовать в качестве элемента утока или основы в тканой структуре, предназначенной для армирования резиновых конвейерных лент.Четвертым приложением является многожильный стальной корд, который представляет собой стальной корд, содержащий две или более жил, и в котором каждая жила состоит из двух или более нитей. Если такие жилы скручены в корде с той же ориентацией,с которой нити скручены в жиле, (так называемые корды с укладкой Ланга (Ьап 3, то можно получить большое относительное удлинение при разрыве. Необходимым условием для этого является использование относительно малых шагов скрутки.Однако, согласно изобретению, если некоторые или - предпочтительно - все нити снабжены первым гофром и вторым гофром, то возможны более крупные шаги скрутки без какой-либо потери относительного удлинения при разрыве, и поэтому возможны корды, которые можно изготавливать более эффективным способом.
