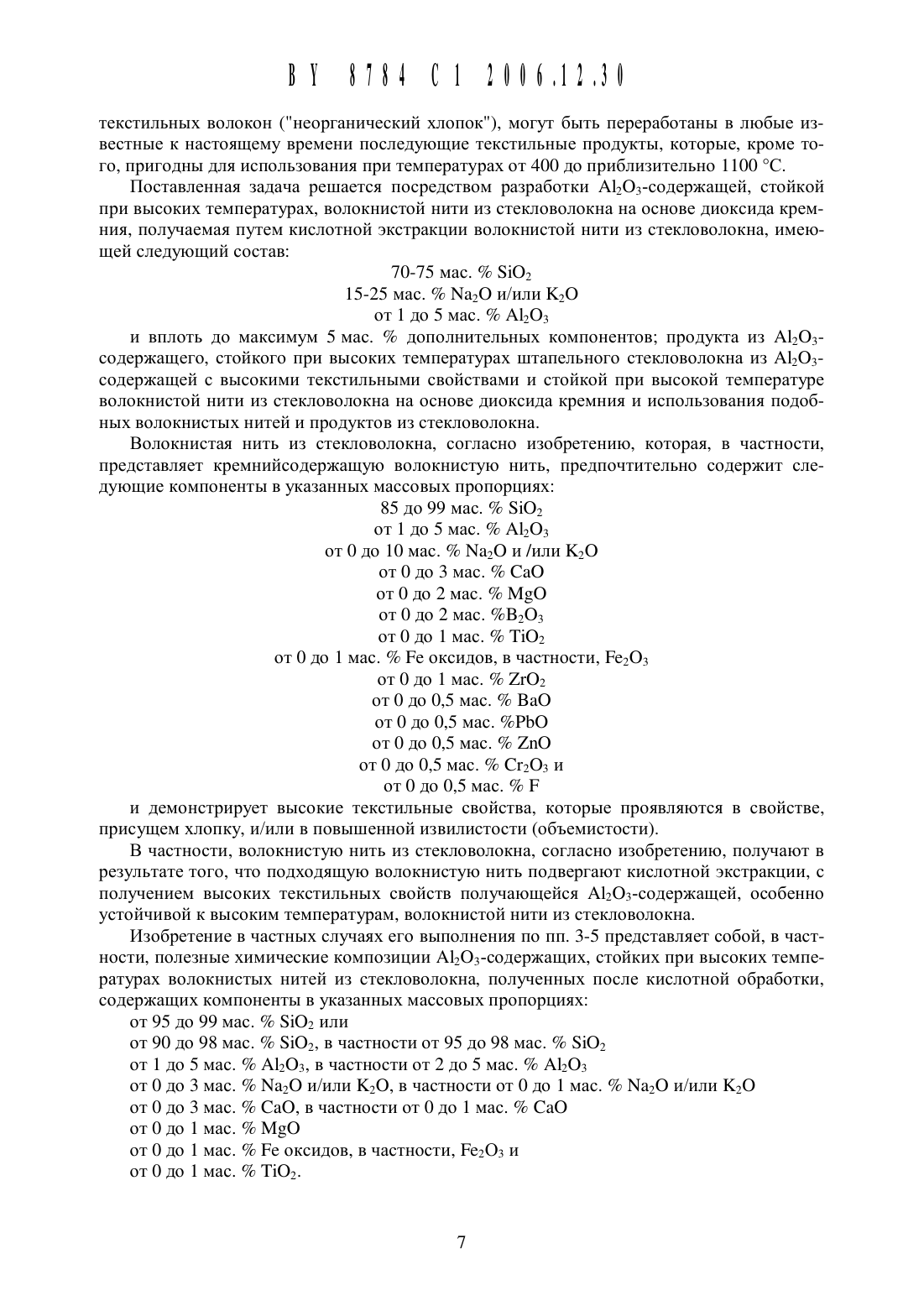

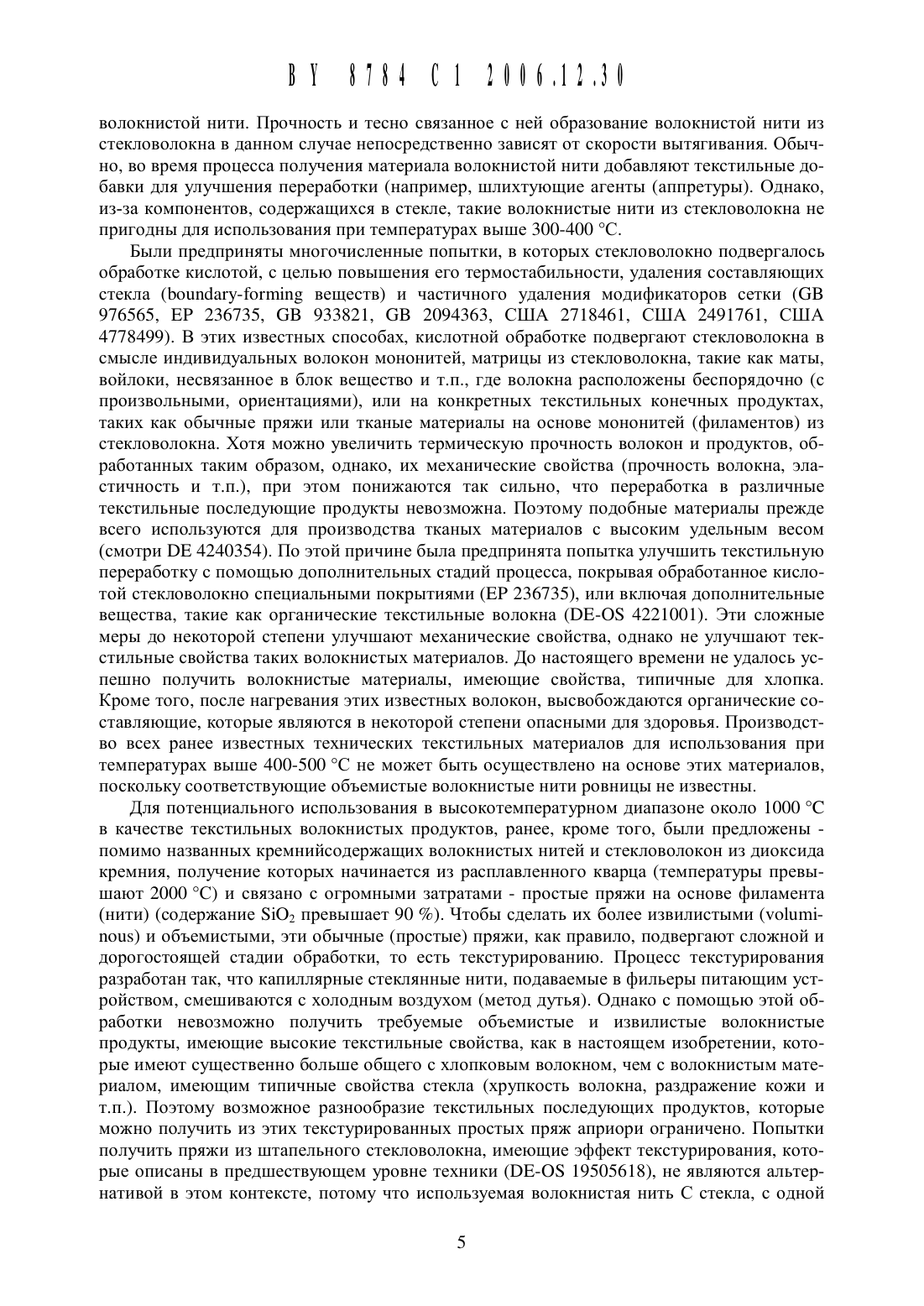

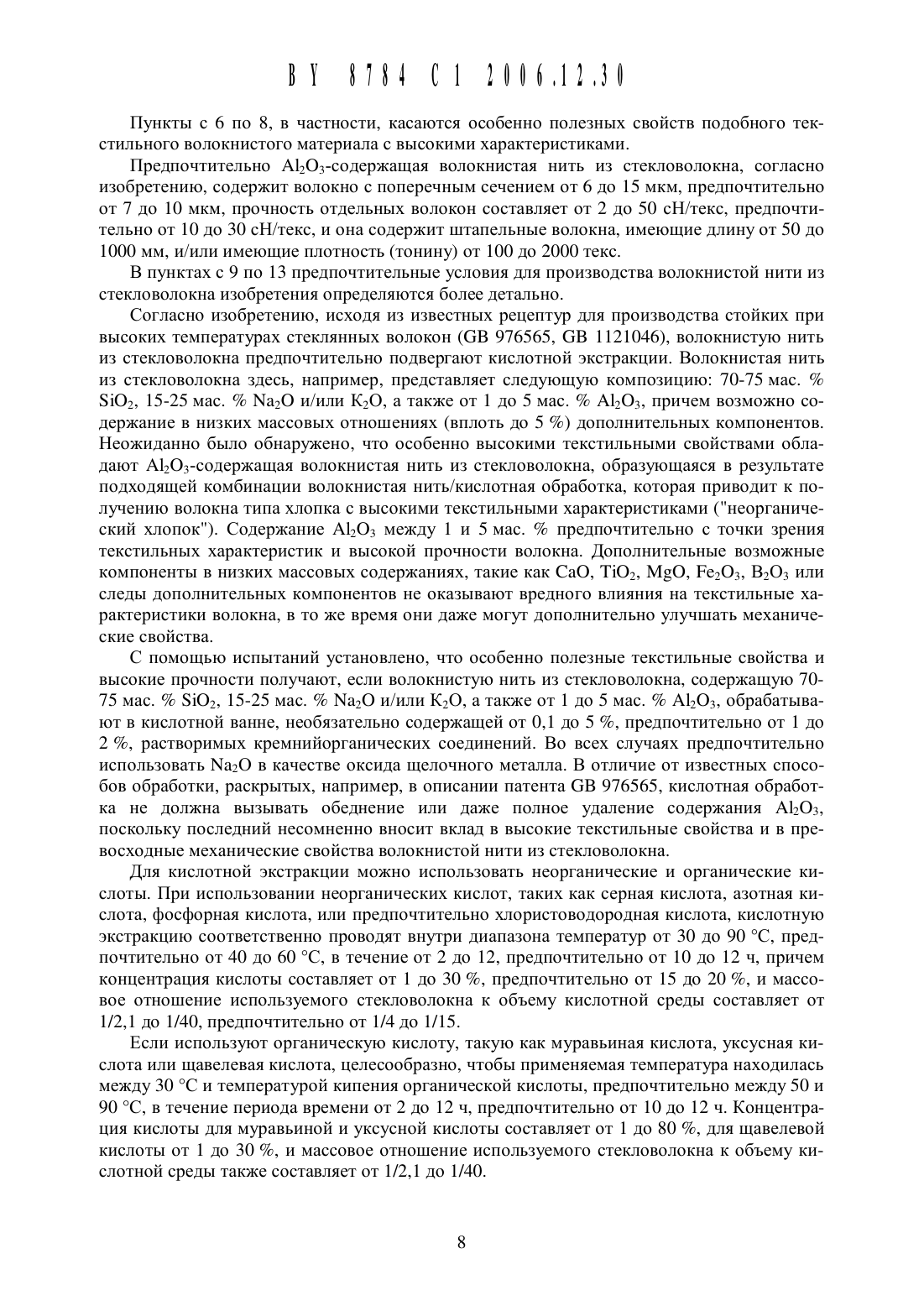

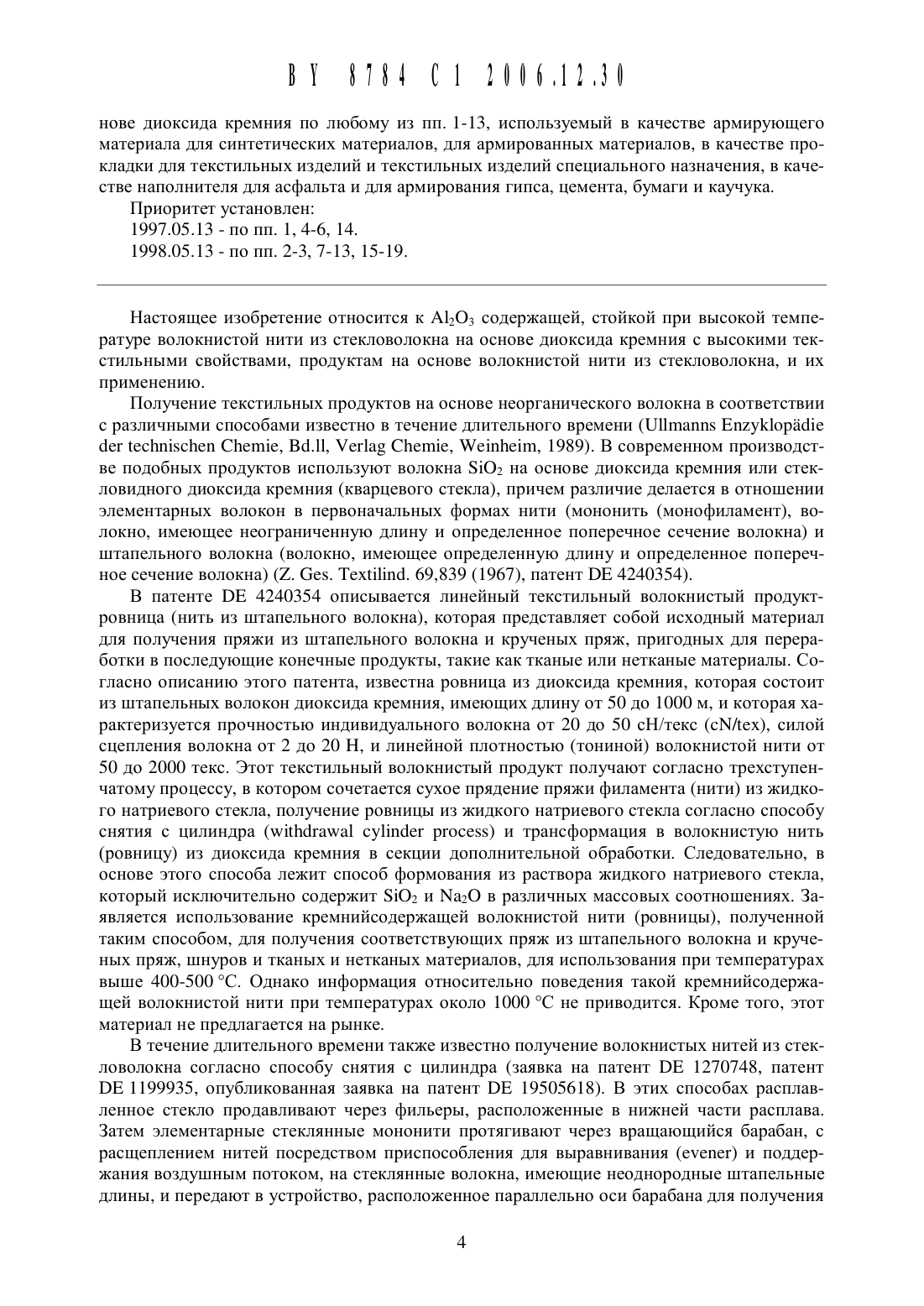

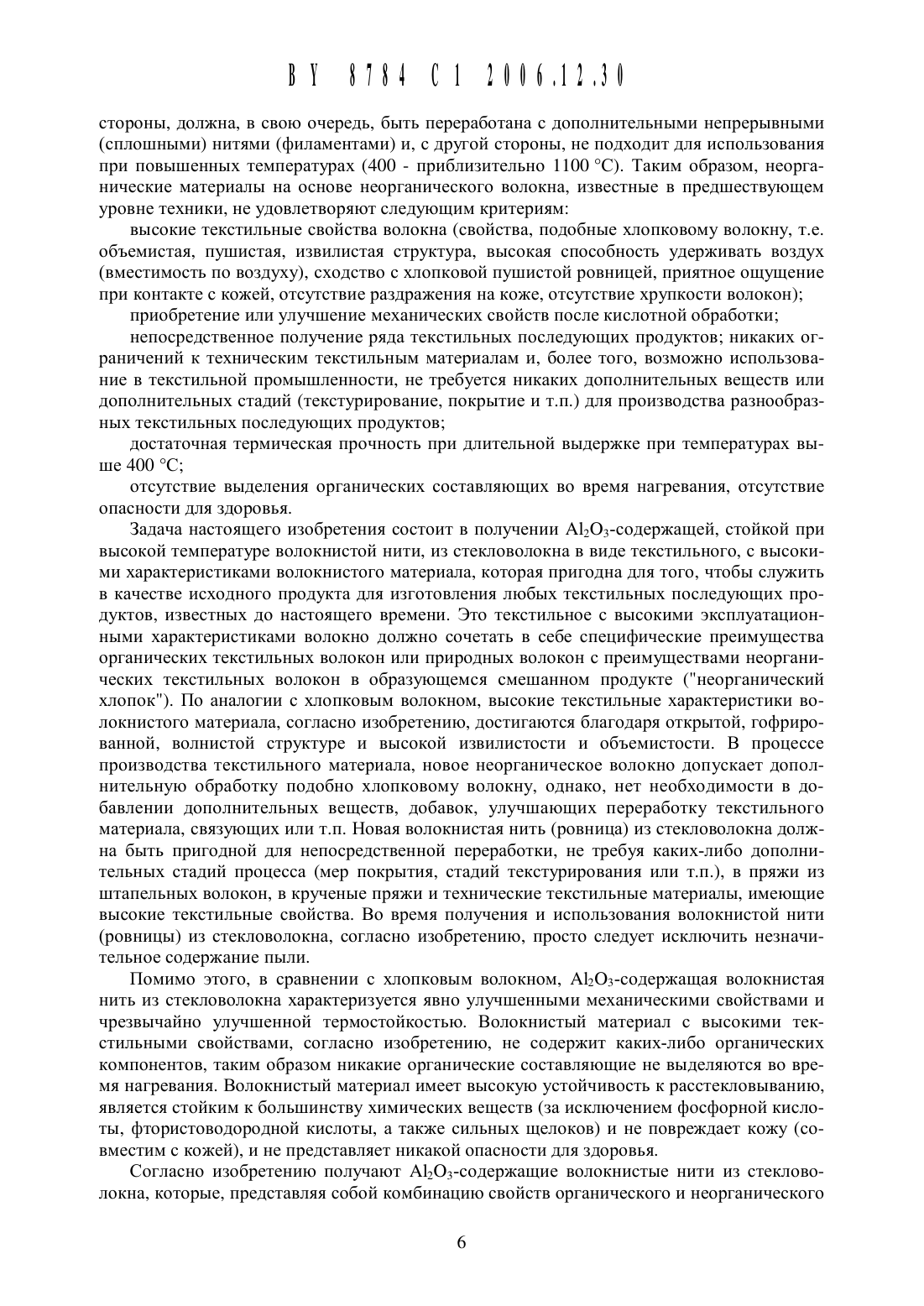

Al2O3 – содержащая, стойкая при высокой температуре волокнистая нить из стекловолокна с высокими текстильными свойствами и продукты на ее основе

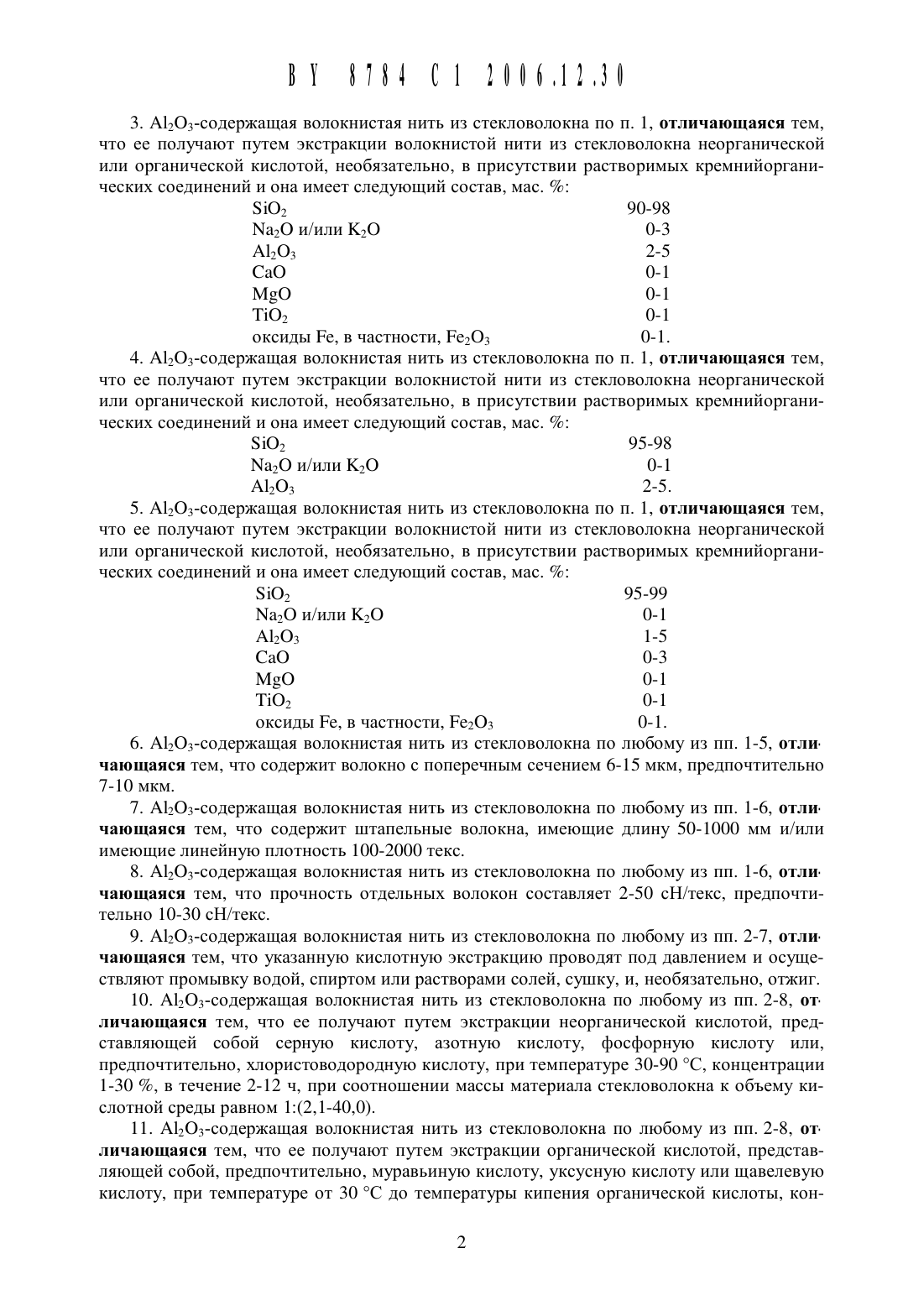

3. А 12 О 3-содержащая волокнистая нить из стекловолокна по п. 1, отличающаяся тем,что ее получают путем экстракции волокнистой нити из стекловолокна неорганической или органической кислотой, необязательно, в присутствии растворимых кремнийорганических соединений и она имеет следующий состав, мас.4. А 12 О 3-содержащая волокнистая нить из стекловолокна по п. 1, отличающаяся тем,что ее получают путем экстракции волокнистой нити из стекловолокна неорганической или органической кислотой, необязательно, в присутствии растворимых кремнийорганических соединений и она имеет следующий состав, мас.5. А 12 О 3-содержащая волокнистая нить из стекловолокна по п. 1, отличающаяся тем,что ее получают путем экстракции волокнистой нити из стекловолокна неорганической или органической кислотой, необязательно, в присутствии растворимых кремнийорганических соединений и она имеет следующий состав, мас.6. А 12 О 3-содерЖащая волокнистая нить из стекловолокна по любому из пп. 1-5, отличающаяся тем, что содержит волокно с поперечным сечением 6-15 мкм, предпочтительно 7-10 мкм.7. А 12 О 3-содержащая волокнистая нить из стекловолокна по любому из пп. 1-6, отличающаяся тем, что содержит Штапельные волокна, имеющие длину 50-1000 мм и/или имеющие линейную плотность 100-2000 текс.8. А 12 О 3-содерЖащая волокнистая нить из стекловолокна по любому из пп. 1-6, отличающаяся тем, что прочность отдельных волокон составляет 2-50 сН/текс, предпочтительно 10-30 сН/текс.9. А 12 О 3-содерЖащая волокнистая нить из стекловолокна по любому из пп. 2-7, отличающаяся тем, что указанную кислотную экстракцию проводят под давлением и осуществляют промывку водой, спиртом или растворами солей, сушку, и, необязательно, отжиг.10. А 12 О 3-содержащая волокнистая нить из стекловолокна по любому из пп. 2-8, отличающаяся тем, что ее получают путем экстракции неорганической кислотой, представляющей собой серную кислоту, азотную кислоту, фосфорную кислоту или,предпочтительно, хлористоводородную кислоту, при температуре 30-90 С, концентрации 1-30 , в течение 2-12 ч, при соотношении массы материала стекловолокна к объему кислотной среды равном 1(2,1-40,0).11. А 12 О 3-содержащая волокнистая нить из стекловолокна по любому из пп. 2-8, отличающаяся тем, что ее получают путем экстракции органической кислотой, представляющей собой, предпочтительно, муравьиную кислоту, уксусную кислоту или щавелевую кислоту, при температуре от 30 С до температуры кипения органической кислоты, кон ВУ 8784 С 1 2006.12.30центрации 1-80 , а для щавелевой КИСЛОТЫ - 1-30 , в течение 2-12 Ч при соотношении массы материала стекловолокна К объему кислотной среды равном 1 (2,1-40,0).12. А 12 О 3-содержащая волокнистая нить из стекловолокна по любому из пп. 9-11, отличающаяся тем, что промывку осуществляют водой при температуре 15-120 С, необязательно под давлением, или спиртами, предпочтительно метанолом или этанолом, и растворами солей при температуре 15-60 С.13. А 12 О 3-содержащая волокнистая нить из стекловолокна по любому из пп. 9-12, отличающаяся тем, что сушку осуществляют при температуре 40-250 С, и отжиг, необязательно, осуществляют при температуре 250-1000 С.14. А 12 О 3-содержащая, с высокими текстильными свойствами и стойкая при высокой температуре волокнистая нить из стекловолокна на основе диоксида кремния по любому из пп. 1-13, используемая в качестве теплоизоляционных материалов, в частности, в печах, камерах сгорания, бойлерах, газопроводах, для высокотемпературных герметизирующих средств и высокотемпературных изоляторов, как изоляционные и звукопоглощающие материалы в строительной промышленности, для защиты от огня, для акустической и тепловой изоляции в автомобильной промышленности, при обработке металла и в химической промышленности, для электрических и домашних приборов, в технологии очистки вь 1 хлопного газа и технологии фильтрации, в медицинской технологии, в качестве сепараторов аккумуляторов и компенсаторов, для изоляции труб, трубопроводов и электрических выводов, в судостроении, для производства тепловых экранов в авиации и аэрокосмических разработках, а так же как замена асбестового и керамического волокна.15. А 12 О 3-содержащая, с высокими текстильными свойствами и стойкая при высокой температуре волокнистая нить из стекловолокна на основе диоксида кремния по любому из пп. 1-13, используемая в качестве армирующего материала для синтетических материалов, для армированных материалов, в качестве прокладки для текстильных изделий и текстильных изделий специального назначения, в качестве наполнителя для асфальта и для армирования гипса, цемента, бумаги и каучука.16. Продукт на основе А 12 О 3-содержащего стойкого при высокой температуре штапельного стекловолокна из А 12 О 3-содержащей волокнистой нити из стекловолокна на основе диоксида кремния по любому из пп. 1-13.17. Продукт по п. 16, отличающийся тем, что его выбирают из группы, состоящей из пряжи штапельного волокна из стекловолокна, крученой пряжи и технических текстильных материалов, имеющих форму тканых материалов, нетканых волокнистых материалов,предпочтительно иглопробивных матов, кордов, лент, рукавов, упаковок, а также бумаги из стекловолокна и панелей или щитов из стекловолокна, и свободных штапельных волокон.18. Продукт на основе А 12 О 3-содержащего стойкого при высокой температуре штапельного стекловолокна из А 12 О 3-содержащей волокнистой нити из стекловолокна на основе диоксида кремния по любому из пп. 1-13, используемый для теплоизоляционных материалов, в частности, в печах, камерах сгорания, бойлерах, газопроводах, для вь 1 сокотемпературных герметизирующих средств и высокотемпературных изоляторов, как изоляционные и звукопоглощающие материалы в строительной промышленности, для защиты от огня, для акустической и тепловой изоляции в автомобильной промь 1 шленности, при обработке металла и в химической промышленности, для электрических и домашних приборов, в технологии очистки выхлопного газа и технологии фильтрации, в медицинской технологии, в качестве сепараторов аккумуляторов и компенсаторов, для изоляции труб, трубопроводов и электрических выводов, в судостроении, для производства тепловых экранов в авиации и аэрокосмических разработках, а также как замена асбестового и керамического волокна.19. Продукт на основе А 12 О 3-содержащего стойкого при высокой температуре штапельного стекловолокна из А 12 О 3-содержащей волокнистой нити из стекловолокна на ос ВУ 8784 С 1 2006.12.30нове диоксида кремния по любому из пп. 1-13, Используемый в качестве армирующего материала для синтетических материалов, для армированных материалов, в качестве прокладки для текстильных изделий и текстильных изделий специального назначения, в качестве наполнителя для асфальта и для армирования гипса, цемента, бумаги и каучука.Настоящее изобретение относится к А 12 О 3 содержащей, стойкой при высокой температуре волокнистой нити из стекловолокна на основе диоксида кремния с высокими текстильными свойствами, продуктам на основе волокнистой нити из стекловолокна, и их применению.Получение текстильных продуктов на основе неорганического волокна в соответствии с различными способами известно в течение длительного времени (ППшаппз Еп 2 у 11 орб 1 е бег гес 11 п 15 с 11 еп С 11 еш 1 е, Вб.11, Уег 1 а С 11 еш 1 е, Шейппейш, 1989). В современном производстве подобных продуктов используют волокна 5102 на основе диоксида кремния или стекловидного диоксида кремния (кварцевого стекла), причем различие делается в отнощении элементарных волокон в первоначальных формах нити (мононить (монофиламент), волокно, имеющее неограниченную длину и определенное поперечное сечение волокна) и штапельного волокна (волокно, имеющее определенную длину и определенное поперечное сечение волокна) (2. без. ТехйНпб. 69,839 (1967), патент ВЕ 4240354).В патенте ВЕ 4240354 описывается линейный текстильный волокнистый продуктровница (нить из щтапельного волокна), которая представляет собой исходный материал для получения пряжи из щтапельного волокна и крученых пряж, пригодных для переработки в последующие конечные продукты, такие как тканые или нетканые материалы. Согласно описанию этого патента, известна ровница из диоксида кремния, которая состоит из щтапельных волокон диоксида кремния, имеющих длину от 50 до 1000 м, и которая характеризуется прочностью индивидуального волокна от 20 до 50 сН/текс (СЫ/ЕСХ), силой сцепления волокна от 2 до 20 Н, и линейной плотностью (тониной) волокнистой нити от 50 до 2000 текс. Этот текстильный волокнистый продукт получают согласно трехступенчатому процессу, в котором сочетается сухое прядение пряжи филамента (нити) из жидкого натриевого стекла, получение ровницы из жидкого натриевого стекла согласно способу снятия с цилиндра (ш 1 г 11 бгаша 1 суйпбег ргосезз) и трансформация в волокнистую нить(ровницу) из диоксида кремния в секции дополнительной обработки. Следовательно, в основе этого способа лежит способ формования из раствора жидкого натриевого стекла,который исключительно содержит 5102 и Ыа 2 О в различных массовых соотношениях. Заявляется использование кремнийсодержащей волокнистой нити (ровницы), полученной таким способом, для получения соответствующих пряж из щтапельного волокна и крученых пряж, щнуров и тканых и нетканых материалов, для использования при температурах выще 400-500 С. Однако информация относительно поведения такой кремнийсодержащей волокнистой нити при температурах около 1000 С не приводится. Кроме того, этот материал не предлагается на рынке.В течение длительного времени также известно получение волокнистых нитей из стекловолокна согласно способу снятия с цилиндра (заявка на патент ВЕ 1270748, патент ВЕ 1199935, опубликованная заявка на патент ВЕ 19505618). В этих способах расплавленное стекло продавливают через фильеры, расположенные в нижней части расплава. Затем элементарные стеклянные мононити протягивают через вращающийся барабан, с расщеплением нитей посредством приспособления для выравнивания (еуепег) и поддержания воздушным потоком, на стеклянные волокна, имеющие неоднородные щтапельные длины, и передают в устройство, расположенное параллельно оси барабана для полученияволокнистой нити. Прочность И тесно связанное с ней образование волокнистой нити из стекловолокна в данном случае непосредственно зависят от скорости вытягивания. Обь 1 чно, во время процесса получения материала волокнистой нити добавляют текстильные добавки для улучшения переработки (например, шлихтующие агенты (аппретуры). Однако,из-за компонентов, содержащихся в стекле, такие волокнистые нити из стекловолокна не пригодны для использования при температурах выше 300-400 С.Были предприняты многочисленные попытки, в которых стекловолокно подвергалось обработке кислотой, с целью повышения его термостабильности, удаления составляющих стекла (Ьоипбагу-Гогппп веществ) и частичного удаления модификаторов сетки (СВ 976565, ЕР 236735, СВ 933821, СВ 2094363, США 2718461, США 2491761, США 4778499). В этих известных способах, кислотной обработке подвергают стекловолокна в смысле индивидуальных волокон мононитей, матрицы из стекловолокна, такие как маты,войлоки, несвязанное в блок вещество и т.п., где волокна расположены беспорядочно (с произвольными, ориентациями), или на конкретных текстильных конечных продуктах,таких как обычные пряжи или тканые материалы на основе мононитей (филаментов) из стекловолокна. Хотя можно увеличить термическую прочность волокон и продуктов, обработанных таким образом, однако, их механические свойства (прочность волокна, эластичность и т.п.), при этом понижаются так сильно, что переработка в различные текстильные последующие продукты невозможна. Поэтому подобные материалы прежде всего используются для производства тканых материалов с высоким удельным весом(смотри ВЕ 4240354). По этой причине была предпринята попытка улучшить текстильную переработку с помощью дополнительных стадий процесса, покрывая обработанное кислотой стекловолокно специальными покрытиями (ЕР 236735), или включая дополнительные вещества, такие как органические текстильные волокна (ВЕ-ОЗ 4221001). Эти сложные меры до некоторой степени улучшают механические свойства, однако не улучшают текстильные свойства таких волокнистых материалов. До настоящего времени не удалось успешно получить волокнистые материалы, имеющие свойства, типичные для хлопка. Кроме того, после нагревания этих известных волокон, высвобождаются органические составляющие, которые являются в некоторой степени опасными для здоровья. Производство всех ранее известных технических текстильных материалов для использования при температурах выше 400-500 С не может быть осуществлено на основе этих материалов,поскольку соответствующие объемистые волокнистые нити ровницы не известны.Для потенциального использования в высокотемпературном диапазоне около 1000 С в качестве текстильных волокнистых продуктов, ранее, кроме того, были предложены помимо названных кремнийсодержащих волокнистых нитей и стекловолокон из диоксида кремния, получение которых начинается из расплавленного кварца (температуры превь 1 шают 2000 С) и связано с огромными затратами - простые пряжи на основе филамента(нити) (содержание 5102 превышает 90 ). Чтобы сделать их более извилистыми (уо 1111111110115) и объемистыми, эти обычные (простые) пряжи, как правило, подвергают сложной и дорогостоящей стадии обработки, то есть текстурированию. Процесс текстурирования разработан так, что капиллярные стеклянные нити, подаваемые в фильеры питающим устройством, смешиваются с холодным воздухом (метод дутья). Однако с помощью этой обработки невозможно получить требуемые объемистые и извилистые волокнистые продукты, имеющие высокие текстильные свойства, как в настоящем изобретении, которые имеют существенно больше общего с хлопковым волокном, чем с волокнистым материалом, имеющим типичные свойства стекла (хрупкость волокна, раздражение кожи и т.п.). Поэтому возможное разнообразие текстильных последующих продуктов, которые можно получить из этих текстурированных простых пряж априори ограничено. Попытки получить пряжи из штапельного стекловолокна, имеющие эффект текстурирования, которые описаны в предшествующем уровне техники (ПЕ-ОБ 19505618), не являются альтернативой в этом контексте, потому что используемая волокнистая нить С стекла, с одной
