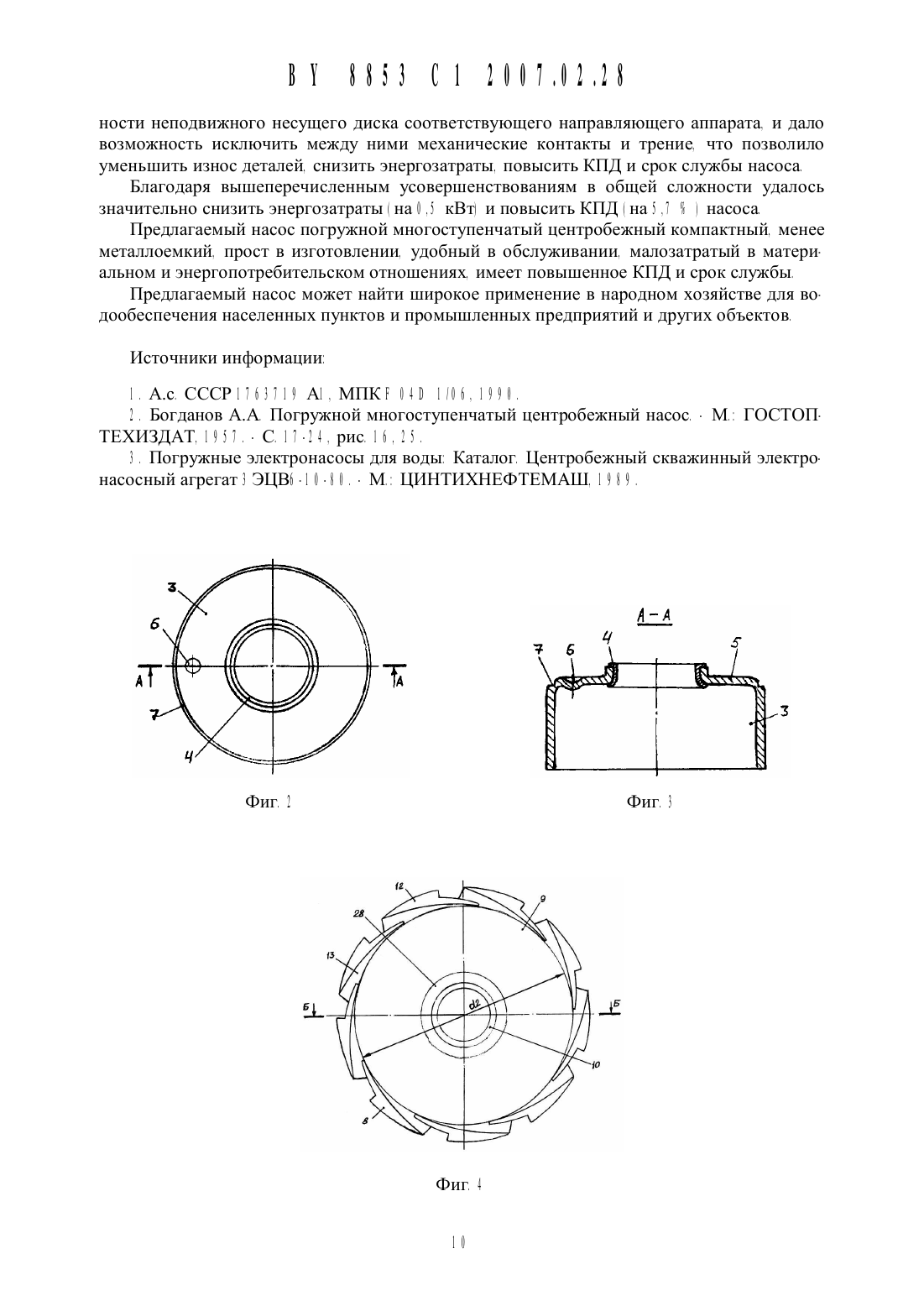

Насос погружной многоступенчатый центробежный

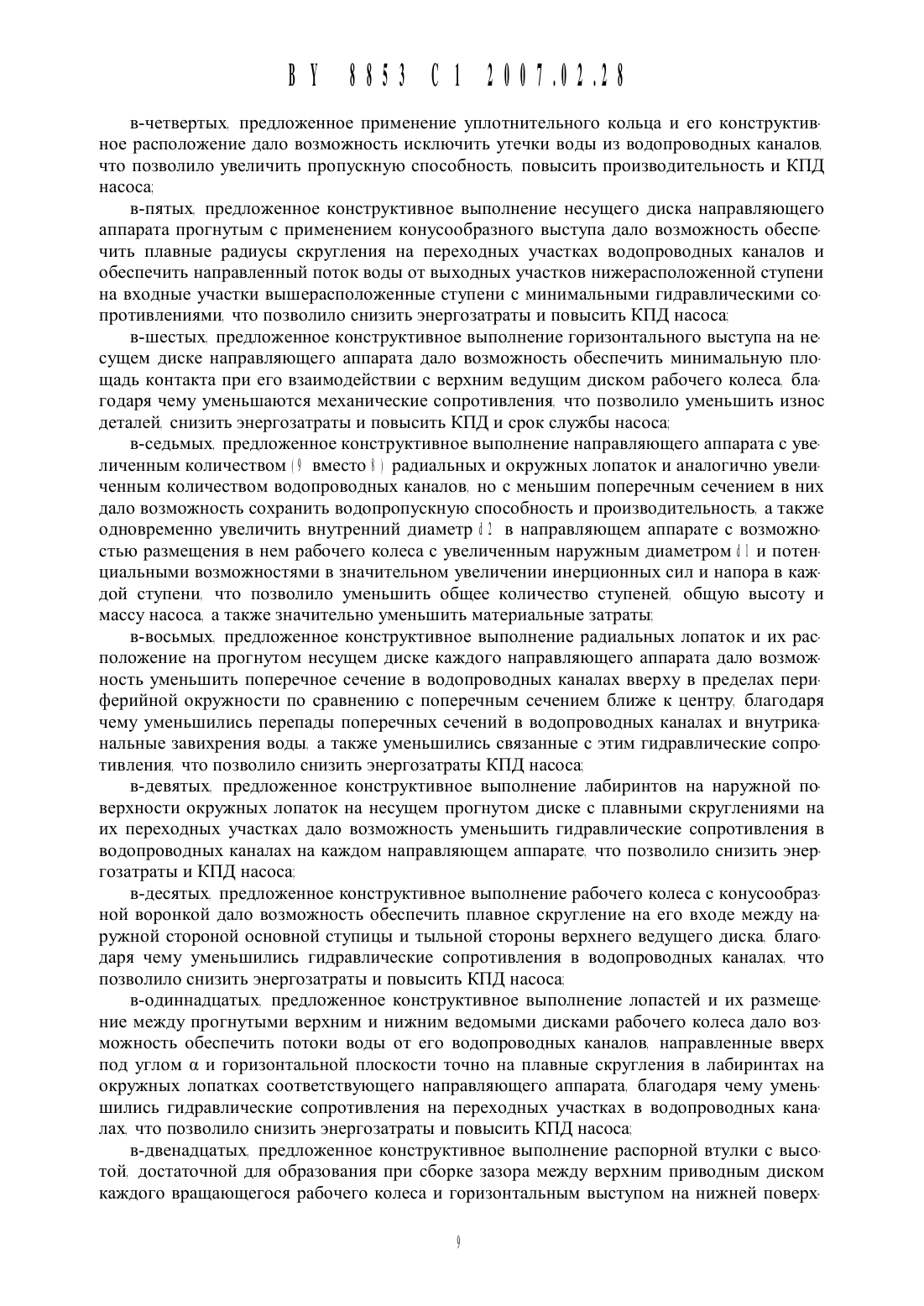

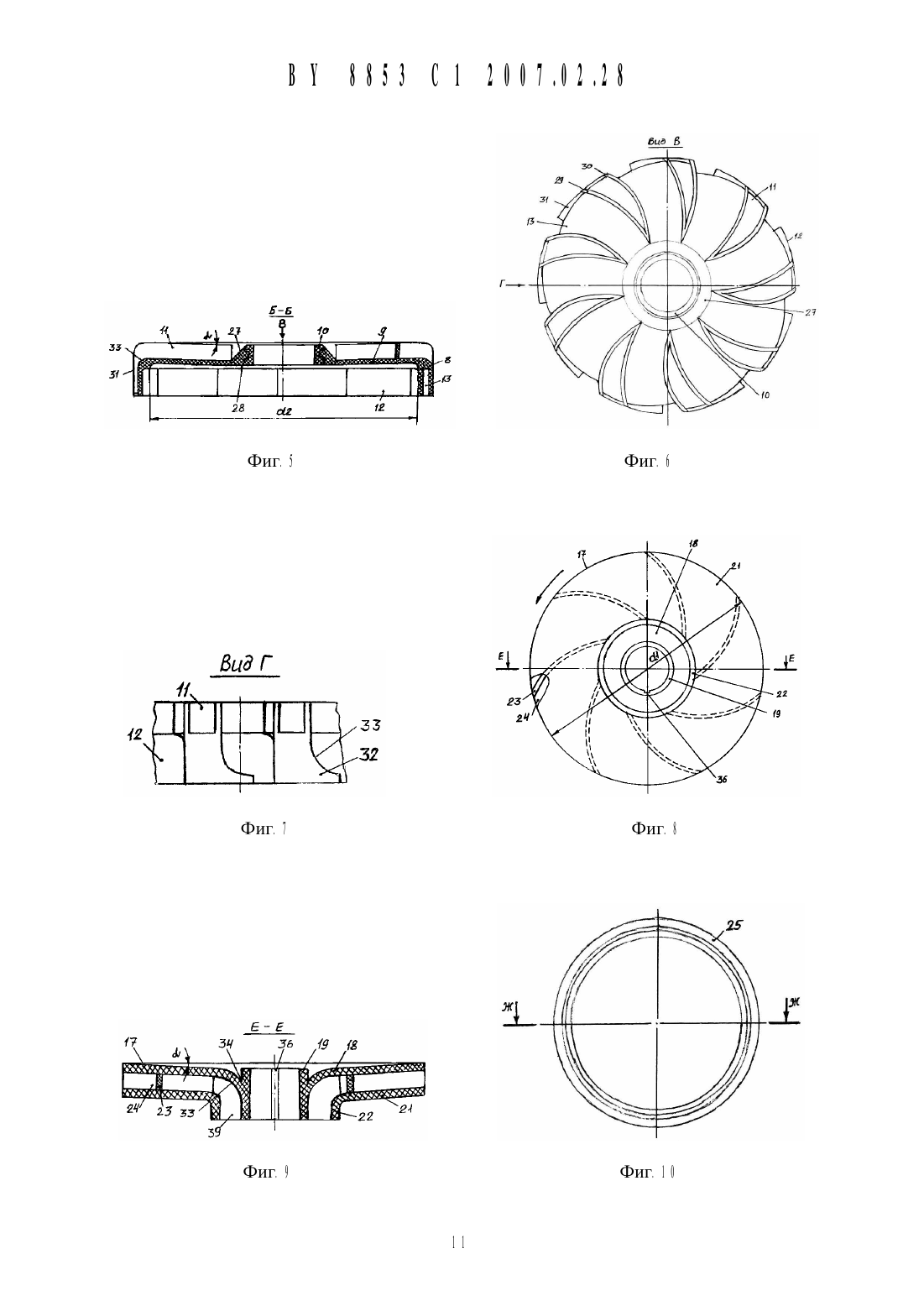

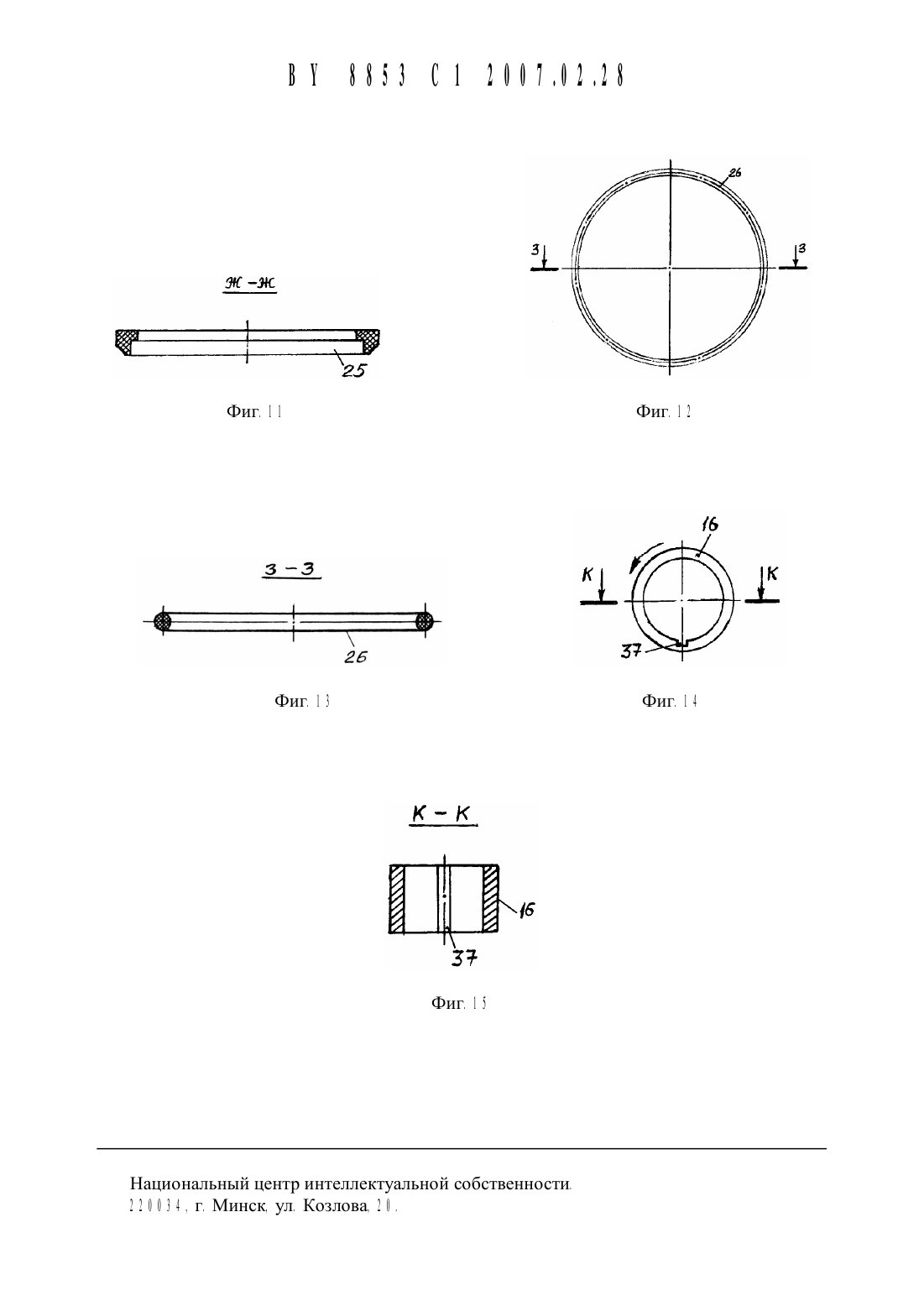

несущего диска с опорной втулкой. радиальными лопатками на его верхней поверхности и окружными лопатками на нижней поверхности. образующими водопроводные Каналы с входными и выходными участками. размещенных в направляющем аппарате распорной втулки и рабочего колеса в виде верхнего ведущего диска с основной ступицей. установленной совместно с распорной втулкой на общем приводном валу и нижнего ведомого диска со вспомогательной ступицей. концентрично расположенной относительно основной ступицы и установленной в центральной уплотнительной втулке нижерасположенной обоймы. лопастей. радиально расположенных и жестко закрепленных между верхним ведущим и нижним ведомым дисками. образующих водопроводные каналы. отличающийся тем. что в каждой обойме дно выполнено плоским. при этом каждая обойма снабжена компенсирующим и уплотнительным кольцами. взаимодействующими друг с другом и плоским дном нижерасположенной обоймы. в каждом направляющем аппарате несущий диск выполнен прогнутым с конусообразным выступом вокруг опорной втулки на верхней поверхности. горизонтальным кольцевым выступом вокруг опорной втулки на нижней поверхности. причем каждая радиальная лопатка выполнена г -образной формы. образованной передней ветвью. соединенной внизу с задней ветвью и удаляющейся от нее вверх к периферийной окружности прогнутого несущего диска а на наружной части каждой окружной лопатки выполнен лабиринт с плавными скруглениями на его переходных участках. при этом в каждом рабочем колесе верхний ведущий и нижний ведомый диски выполнены прогнутыми. аналогично несущему диску направляющего аппарата. при этом на верхнем ведущем диске вокруг основной ступицы выполнена конусообразная воронка а лопасти расположены между прогнутыми верхним ведущим и нижним ведомым дисками с возможностью образования в его водопроводных каналах потока воды. направленного вверх под углом к горизонтальной плоскости точно на плавно скругленные переходные участки лабиринтов на окружных лопатках соответствующих направляющих аппаратов.Изобретение относится к технике по отбору жидкости из скважин. например к обору дованию для водообеспечения населения. и может быть использовано в центробежных погружных электронасосахИзвестен насос погружной многоступенчатый центробежный. содержащий цилиндрический корпус. размещенные в нем ступени. каждая из которых выполнена из установленного на валу с возможностью осевого перемещения лопастного рабочего колеса со ступицей и неподвижного направляющего аппарата включающего закрепленный на корпусе лопастной диск с центральным отверстием. лопатки на его наружной торцевой поверхности. обращенный диск со ступицей. при этом между поверхностями центрального отверстия лопастного диска и ступицы наружного диска образован кольцевой входной канал. и. по крайней мере. в части направляющих аппаратов выполнены промежуточные опоры. образованные внутренними поверхностями ступиц 1 1 .Недостатком этого насоса является сложность конструктивного выполнения каждой ступени. в которой помимо направляющего аппарата и рабочего колеса имеется дополнительный наружный диск создающий значительное увеличение общей высоты и общей массы. повыщение материальных затрат и трудоемкости. ухудшение условий обслуживанияКроме того. каждый наружный диск создает дополнительные механические сопротивления при взаимодействии с соответствующим рабочим колесом. что значительно увеличивает энергетические затраты и снижает КПДИзвестен насос погружной многоступенчатый центробежный. содержащий последовательно соединенные ступени. каждая из которых выполнена в виде обоймы с неподвижно установленным в ней направляющим аппаратом. размещенным в нем рабочим колесом. кинематически связанным с приводным валом 2 1 .К недостаткам этого насоса относится то. что в нем. так же как И в предыдущем насосе. все Детали ступени обойма направляющий аппарат и рабочее колеса) выполнены из металла что аналогично ранее упомянутому насосу значительно увеличивает общую массу и металлоемкость. повышает трудоемкость и ухудшает условия обслуживанияКроме того. в этом насосе каждое рабочее колесо упирается в торец соответствующего направляющего аппарата. что значительно увеличивает механические сопротивления и энергетические затраты. а также уменьшает КПДИзвестен насос погружной многоступенчатый центробежный. содержащий закрепленные на корпусе последовательно соединенные ступени. каждая из которых выполнена в виде обоймы чашеобразной формы с центральной уплотнительной втулкой на дне и периферийной кольцевой проточки на нем для размещения открытой торцевой части вь 1 шерасположенной обоймы неподвижно установленного в обойме направляющего аппарата в виде несущего диска с опорной втулкой. радиальными лопатками на его верхней поверхности и окружными лопатками на нижней поверхности. образующих водопроводные каналы с входными и выходными участками размещенных в направляющем аппарате распорной втулки и рабочего колеса в виде верхнего ведущего диска с основной ступицей. установленной совместно с распорной втулкой на общем приводном валу. нижнего ведомого диска со вспомогательной ступицей. концентрично расположенной относительно основной ступицы и установленной в центральной уплотнительной втулке нижерасположенной обоймы и лопастей. радиально расположенных и жестко закрепленных между верхним ведущим и нижним ведомым дисками. образующих водонапорные каналы Э 1 .Этот насос менее металлоемкий и имеет меньшую массу. так как направляющие аппараты и рабочие колеса выполнены из пластмассы. и он является самым близким к изобретению по технической сущности и достигаемому результатуОднако в нем также имеются недостаткиВо-первых. в предложенном конструктивном выполнении каждой обоймы. направляющего аппарата и рабочего колеса недостаточно рационально выбраны их конфигурации. размеры и компоновка что создает увеличение габаритов и массы насоса.Во-вторых. в предложенном конструктивном выполнении каждого направляющего аппарата недостаточно рационально выбраны размеры. количество и расположение радиальных и окружных лопаток на несущем диске. не позволяющие разместить на нем рабочее колесо с увеличенным наружным диаметром. что ограничивает возможности увеличения центробежных сил и напора при сохранении производительности каждой ступени.В-третьих. предложенное конструктивное выполнение каждой обоймы с утопленным дном и кольцевым выступом по периферийной окружности. значительно усложняет конструкцию и удорожает изготовление. увеличивает высоту и массу. при этом направляющий аппарат. плотно соприкасающийся с утопленным дном. образует между собой и кольцевым выступом пустоту. в которую от всех водопроводных каналов поступает вода. создающая завихрения и значительное увеличение гидравлических сопротивлений. что приводит к повышению энергозатрат и снижению КПД насоса.В-четвертых. предложенное выполнение кольцевой проточки на дне каждой обоймы для размещения в ней нижней открытой торцевой части вышерасположенной обоймы не исключает утечки через нее воды. что приводит уменьшению напора и пропускной способности в водопроводных каналах. снижению производительности и КПД насоса.В-пятых. предложенное конструктивное выполнение и расположение лопастей между плоскими верхним ведущим и нижним ведомым дисками в каждом рабочем колесе обеспечивает ориентацию потока воды из его водонапорных каналов горизонтально и перпендикулярно на стенку обоймы. образующий с каждым водопроводным каналом прямой угол и неокругленные переходные участки. в результате чего значительно увеличиваются гидравлические сопротивления. что приводит к повышению энергозатрат и снижениюВ-шестых. предложенное конструктивное выполнение рабочего колеса помимо основной И вспомогательных ступиц. предусматривает дополнительную. закрепленную на верхнем ведущем диске. выступающую промежуточную втулку. что приводит К усложнению конструкции и удорожанию изготовления. увеличению высоты и массы.В-седьмых. предложенное конструктивное выполнение рабочего колеса предусматривает незначительный радиус скругления между основной ступицей и тыльной стороной верхнего ведущего диска в результате чего увеличиваются гидравлические сопротивления. что приводит к повышению энергозатрат и снижению КПД насоса.В-восьмых. предложенное конструктивное выполнение каждого направляющего аппарата предусматривает на несущем диске концентрично расположенный относительно опорной втулки глубокий паз с посадочным кольцом для размещения в нем выступающей промежуточной втулки на рабочем колесе. что значительно усложняет конструкцию и удорожает изготовление. а также приводит к значительному увеличению высоты и массы каждого направляющего аппарата. обоймы. рабочего колеса и насоса в целомВ-девятых. предложенное конструктивное размещение выступающей промежуточной втулки на верхнем ведущем диске вращающегося рабочего колеса в пазу на неподвижном несущем диске направляющего аппарата создает ее контакт с посадочным кольцом. в результате чего возникают механические сопротивления. что приводит к ускоренному износу деталей. уменьшению срока службы. повышению энергозатрат. снижению КПД и эффективности работы насосаВ-десятых. предложенное конструктивное выполнение направляющего аппарата предусматривает перпендикулярное относительно несущего диска расположение окружных и радиальных лопаток с прямоугольными нескругленными переходными участками в водопроводных каналах. в результате чего значительно увеличиваются гидравлические сопротивления трения. что приводит к повышению энергозатрат и снижению КПД насоса.В-одиннадцатых. предложенное конструктивное выполнение радиальных лопаток. их расположение на несущем диске направляющего аппарата предусматривает большое поперечное сечение вверху на входе и значительно меньшее поперечное сечение на выходе каждого водопроводного канала. в результате чего происходят сильные внутриканальные завихрения воды и увеличение гидравлических сопротивлений. что приводит к повь 1 шению энергозатрат и снижению КПД насоса.Задачей изобретения является уменьшение количества ступеней. материальных расходов. общей высоты и массы насоса при сохранении в нем общего напора и производительности. а также упрощение его конструкции и удешевление изготовления. уменьшение гидравлических сопротивлений. снижение энергозатрат и повышение КПД.Эта задача решается за счет того. что в предлагаемом насосе погружном многоступенчатом центробежном. содержащем закрепленные на корпусе последовательно соединенные ступени. каждая из которых выполнена в виде обоймы чашеобразной формы с центральной уплотнительной втулкой на дне и периферийной кольцевой проточкой на нем для размещения открытой торцевой части вышерасположенной обоймы. неподвижно установленного в обойме направляющего аппарата в виде несущего диска с опорной втулкой. радиальными лопатками на его верхней поверхности и окружными лопатками на нижней поверхности и образующими водопроводные каналы с входными и выходными участками. размещенных в направляющем аппарате распорной втулки и рабочего колеса в виде верхнего ведущего диска с основной ступицей. установленной совместно с распорной втулкой на общем приводном валу. нижнего ведомого диска со вспомогательной ступицей. концентрично расположенной относительно основной ступицы и установленной в центральной уплотнительной втулке нижерасположенной обоймы. лопастей. радиально расположенных и жестко закрепленных между верхним ведущим и нижним ведомым дисками. образующих водонапорные каналы. в соответствии с изобретением в каждой обойме дно выполнено плоским. при этом каждая обойма снабжена компенсирующим и уплотнительным кольцами. взаимодействующими друг с другом и плоским дном нижераспо 4444 4453 С 1 24444244ложенной обоймы в каждом направляющем аппарате несущий диск выполнен прогнуть 1 м с конусообразным выступом вокруг опорной втулки на верхней поверхности. горизонтальным кольцевым выступом вокруг опорной втулки на нижней поверхности. причем каждая радиальная лопатка выполнена г -образной формы. образованной передней ветвью. соединенной внизу с задней ветвью и удаляющейся от нее вверх к периферийной окружности прогнутого несущего диска а на наружной части каждой окружной лопатки вь 1 полнен лабиринт с плавными округлениями на его переходных участках в каждом рабочем колесе верхний ведущий и нижний ведомый диски выполнены прогнутыми. при этом на верхнем ведущем диске вокруг основной ступицы выполнена конусообразная воронка а лопасти расположены между прогнутыми верхним ведущим и нижним ведомым дисками с возможностью образования в его водопроводных каналах потока воды. направленного вверх под углом к горизонтальной плоскости точно на плавно округленные переходные участки лабиринтов на окружных лопатках соответствующих направляющих аппаратов.На основании приведенных данных и сопоставления заявляемого объекта с аналогами и прототипом видно. что предложенное техническое решение соответствует критерию изобретательский уровень и является новым. а его промышленная применимость подтверждается приведенным ниже подробным описанием конструктивного выполнения предлагаемого насоса и принципа его работы.На фиг. 4 изображен общий вид предлагаемого насоса погружного многоступенчатогоцентробежного на фиг 2 - обойма на фиг 4 то же. разрез А-А на фиг. 2 на фиг. 4 - направляющий аппарат на фиг 5 то же. разрез Б-Б на фиг 4 на фиг. 4 то же. вид В на фиг 5 на фиг. 4 то же. вид Г на фиг 4 на фиг. 4 - рабочее колесо на фиг 9 то же. разрез Е-Е на фиг 4 на фиг 44 - компенсирующее кольцо на фиг 4 4 то же. разрез Ж-Ж на фиг 4 4 на фиг 4 2 - уплотнительное кольцо на фиг 4 4 то же. разрез 3-3 на фиг 4 2 на фиг 4 4 - распорная втулка на фиг. 4 5 то же. разрез К-К на фиг. 4 4 .Предлагаемый насос погружной многоступенчатый Центробежный содержит закрепленные на корпусе 4 ступени 2 . каждая из которых выполнена в виде обоймы 4 чашеобразной формы с центральной уплотнительной втулкой 4 на дне 5 и на нем выдавленным фиксирующим выступом 4 и выполненной периферийной кольцевой проточкой 4 для размещения открытой нижней торцевой части вышерасположенной обоймы неподвижно установленного в обойме 4 . за счет фиксирующего выступа 4 . направляющего аппарата 4 в виде несущего диска 9 с опорной втулкой 4 4 . радиальными лопатками 4 4 на его верхней поверхности и окружными лопатками 4 2 на нижней поверхности. образующими водопроводные каналы 4 4 с входными 4 4 и выходными 4 5 участками размещенных в направляющем аппарате 4 распорной втулки 4 4 и рабочего колеса 4 4 в виде верхнего ведущего диска 4 4 с основной ступицей 49 . установленной совместно с распорной втулкой 4 4 на общем приводном валу 2 4 . нижнего ведомого диска 2 4 со вспомогательной ступицей 2 2 . концентрично расположенной относительно основной ступицы 4 9 и установленной в центральной уплотнительной втулке 4 нижерасположенной обоймы. и лопастей 2 4 . радиально расположенных и жестко закрепленных между верхним ведущим 4 4 и нижним ведомым 2 4 дискамиЛопасти 2 4 и диски 4 4 . 2 4 образуют водонапорные каналы 2 4 . проходящие внутри рабочего колеса 4 4 от центра к его внешней окружности.Причем предлагаемый насос. при сохранении общего напора и производительности. выполнен меньшим по высоте и массе за счет обеспечения возможности в уменьшении высоты каждой обоймы. направляющего аппарата. рабочего колеса и компактности их размещения. а также он выполнен с меньшим количеством ступеней путем увеличения центробежных сил и напора в каждой из них за счет обеспечения возможности значительного увеличения наружного диаметра 4 4 каждого рабочего колеса и внутреннего диаметра 4 2 каждого направляющего аппаратаВ каждой обойме 4 дно 5 выполнено плоским 4 непрогнутым) и каждая обойма 4 дополнительно снабжена компенсирующим кольцом 2 5 . заполняющим пустоту ниже места расположения направляющего аппарата 4 . и уплотнительным кольцом 2 4 . взаимодейству ющим с компенсирующим кольцом 2 5 и плоским дном 5 нижерасположенной обоймы 4 .
