Глухая заклепка и связанное с ней устройство

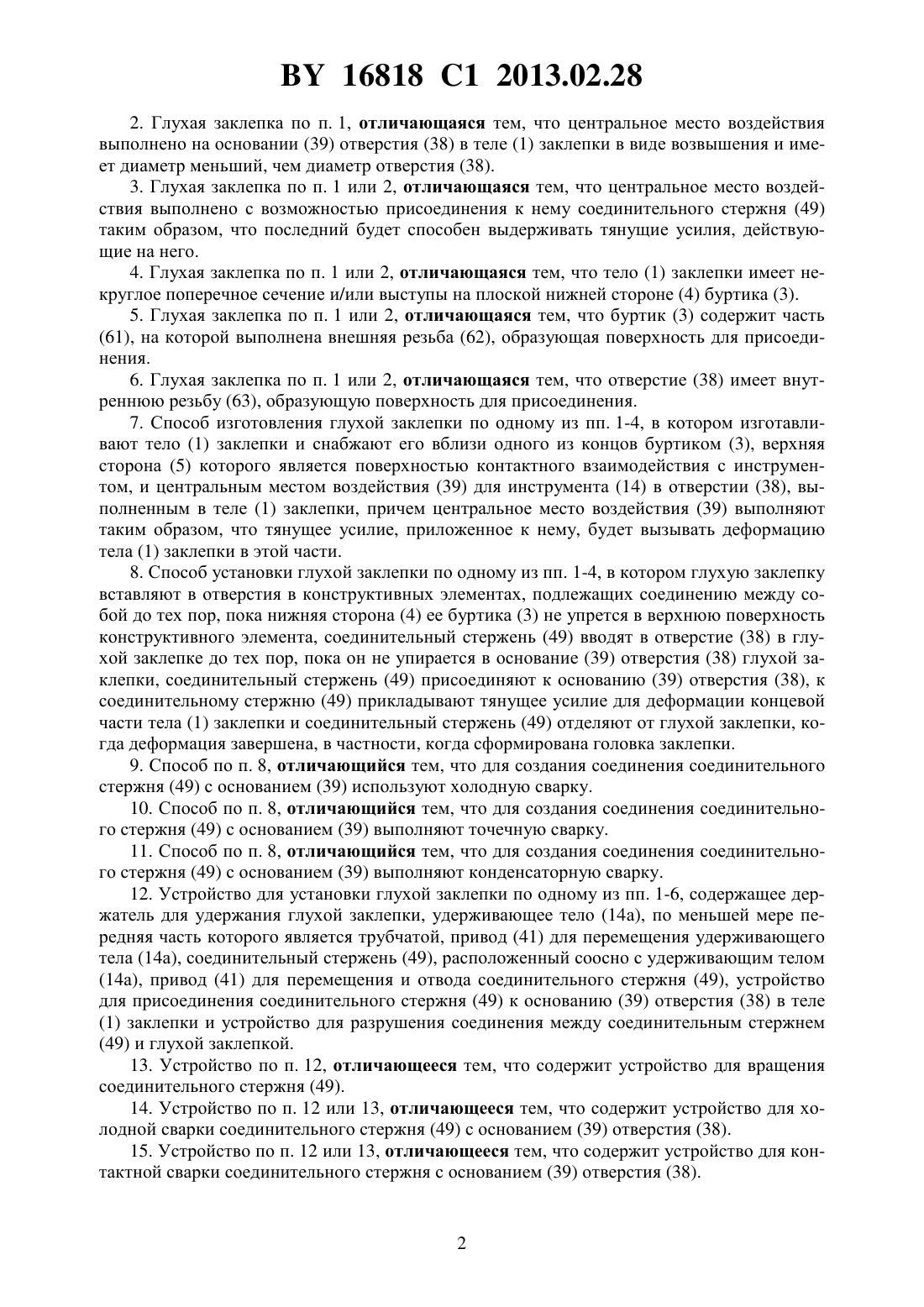

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Вюрт Интернешнл АГ(73) Патентообладатель Вюрт Интернешнл АГ(57) 1. Глухая заклепка, имеющая тело (1) заклепки, в котором выполнено отверстие (38),буртик (3), сформированный на теле (1) заклепки, который имеет, по меньшей мере, одну приблизительно плоскую нижнюю сторону (4), поверхность контактного взаимодействия с инструментом (14) на своей верхней стороне (5), противоположной нижней стороне (4),и центральное место воздействия (39), предусмотренное на концевой части отверстия (38) в теле (1) заклепки для операции расширения, при этом центральное место воздействия(39) выполнено и расположено таким образом, что тянущее воздействие, приложенное инструментом к этому месту воздействия, вызывает деформацию концевой части тела (1) заклепки перед нижней стороной (4) буртика (3), в частности, на расстоянии от его нижней стороны (4). 16818 1 2013.02.28 2. Глухая заклепка по п. 1, отличающаяся тем, что центральное место воздействия выполнено на основании (39) отверстия (38) в теле (1) заклепки в виде возвышения и имеет диаметр меньший, чем диаметр отверстия (38). 3. Глухая заклепка по п. 1 или 2, отличающаяся тем, что центральное место воздействия выполнено с возможностью присоединения к нему соединительного стержня (49) таким образом, что последний будет способен выдерживать тянущие усилия, действующие на него. 4. Глухая заклепка по п. 1 или 2, отличающаяся тем, что тело (1) заклепки имеет некруглое поперечное сечение и/или выступы на плоской нижней стороне (4) буртика (3). 5. Глухая заклепка по п. 1 или 2, отличающаяся тем, что буртик (3) содержит часть(61), на которой выполнена внешняя резьба (62), образующая поверхность для присоединения. 6. Глухая заклепка по п. 1 или 2, отличающаяся тем, что отверстие (38) имеет внутреннюю резьбу (63), образующую поверхность для присоединения. 7. Способ изготовления глухой заклепки по одному из пп. 1-4, в котором изготавливают тело (1) заклепки и снабжают его вблизи одного из концов буртиком (3), верхняя сторона (5) которого является поверхностью контактного взаимодействия с инструментом, и центральным местом воздействия (39) для инструмента (14) в отверстии (38), выполненным в теле (1) заклепки, причем центральное место воздействия (39) выполняют таким образом, что тянущее усилие, приложенное к нему, будет вызывать деформацию тела (1) заклепки в этой части. 8. Способ установки глухой заклепки по одному из пп. 1-4, в котором глухую заклепку вставляют в отверстия в конструктивных элементах, подлежащих соединению между собой до тех пор, пока нижняя сторона (4) ее буртика (3) не упрется в верхнюю поверхность конструктивного элемента, соединительный стержень (49) вводят в отверстие (38) в глухой заклепке до тех пор, пока он не упирается в основание (39) отверстия (38) глухой заклепки, соединительный стержень (49) присоединяют к основанию (39) отверстия (38), к соединительному стержню (49) прикладывают тянущее усилие для деформации концевой части тела (1) заклепки и соединительный стержень (49) отделяют от глухой заклепки, когда деформация завершена, в частности, когда сформирована головка заклепки. 9. Способ по п. 8, отличающийся тем, что для создания соединения соединительного стержня (49) с основанием (39) используют холодную сварку. 10. Способ по п. 8, отличающийся тем, что для создания соединения соединительного стержня (49) с основанием (39) выполняют точечную сварку. 11. Способ по п. 8, отличающийся тем, что для создания соединения соединительного стержня (49) с основанием (39) выполняют конденсаторную сварку. 12. Устройство для установки глухой заклепки по одному из пп. 1-6, содержащее держатель для удержания глухой заклепки, удерживающее тело (14 а), по меньшей мере передняя часть которого является трубчатой, привод (41) для перемещения удерживающего тела (14 а), соединительный стержень (49), расположенный соосно с удерживающим телом(14 а), привод (41) для перемещения и отвода соединительного стержня (49), устройство для присоединения соединительного стержня (49) к основанию (39) отверстия (38) в теле(1) заклепки и устройство для разрушения соединения между соединительным стержнем(49) и глухой заклепкой. 13. Устройство по п. 12, отличающееся тем, что содержит устройство для вращения соединительного стержня (49). 14. Устройство по п. 12 или 13, отличающееся тем, что содержит устройство для холодной сварки соединительного стержня (49) с основанием (39) отверстия (38). 15. Устройство по п. 12 или 13, отличающееся тем, что содержит устройство для контактной сварки соединительного стержня с основанием (39) отверстия (38). 16818 1 2013.02.28 16. Устройство по п. 12 или 13, отличающееся тем, что содержит устройство для конденсаторной сварки соединительного стержня с основанием (39) отверстия (38). 17. Устройство по п. 13, отличающееся тем, что устройство для вращения соединительного стержня действует как устройство для его среза. 18. Устройство по п. 12, отличающееся тем, что содержит магазин (43) для размещения и поставки нескольких глухих заклепок. Изобретение относится к глухой заклепке, устройству и способу для установки упомянутой заклепки. Полые заклепки известны на протяжении длительного времени. Они используются для соединения между собой двух конструктивных элементов посредством операции заклепывания, когда доступ к задней поверхности вовлеченных конструктивных элементов не требуется. Полые заклепки являются особенно подходящими для использования, когда задняя поверхность конструктивных элементов, подлежащих соединению между собой,недоступна. Обычные виды полых заклепок требуют, чтобы конструктивные элементы,подлежащие соединению между собой, были снабжены отверстиями, через которые вставляется тело заклепки. Сердечник заклепок, который деформирует дальние концы заклепок, может вытягиваться со стороны их передней поверхности с целью формирования головки заклепки. Также известно выполнение концевой части сердечника, который выступает из дальнего конца заклепки, в форме самоввинчивающейся концевой части с целью, чтобы операции сверления с применением подходящего инструмента могли быть объединены в единую операцию, которая также включает операцию заклепывания. В случае всех известных глухих заклепок часть сердечника, формирующего глухую заклепку, должна быть вытянута после установки глухой заклепки с целью осуществления операции действительного заклепывания. Этот сравнительно длинный сердечник, который захватывается инструментом для его вытягивания, в последующем либо выбрасывается, либо выпадает вблизи места, где было выполнено заклепывание. Также известны расщепляемые заклепки, в которых сердечник с заостренной концевой частью вставляется в отверстие в буртике, а тупой конец сердечника выступает из верхней поверхности буртика. Такие заклепки забиваются с помощью удара молота, при этом головка молота наносит удар по выступающему концу сердечника. Однако в случае удара молотом невозможно точное разделение вовлеченных сил на начальную, исключительно движущую силу, которая затем сменяется расщепляющей силой. В основу изобретения положена задача улучшить характеристики глухих заклепок таким образом, что завершенные операции заклепывания не будут приводить к возникновению отходов, от которых необходимо избавляться. Поставленная задача решается заявляемой глухой заклепкой, имеющей тело заклепки,в котором выполнено отверстие, буртик, сформированный на теле заклепки, который имеет, по меньшей мере, одну приблизительно плоскую нижнюю сторону, поверхность контактного взаимодействия с инструментом на своей верхней стороне, и центральное место воздействия, предусмотренное на концевой части отверстия в теле заклепки для операции расширения. При этом центральное место воздействия выполнено и расположено таким образом, что тянущее воздействие, приложенное инструментом к этому месту воздействия, вызывает деформацию концевой части заклепки перед нижней стороной буртика, в частности на расстоянии от его нижней стороны. В предпочтительных формах реализации центральное место воздействия выполнено на основании отверстия в теле заклепки в виде возвышения и имеет диаметр меньший,чем диаметр отверстия. 3 16818 1 2013.02.28 Центральное место воздействия предпочтительно может быть выполнено с возможностью присоединения к нему соединительного стержня таким образом, что последний будет способен выдерживать тянущие усилия, действующие на него. Тело заклепки может иметь некруглое поперечное сечение и/или выступы на плоской нижней стороне буртика. Буртик может содержать часть, на которой выполнена внешняя резьба, образующая поверхность для присоединения, и/или отверстие может иметь внутреннюю резьбу, образующую поверхность для присоединения. Тело заклепки имеет заостренную концевую часть, которая, например, вставляется через отверстия в конструктивных элементах, подлежащих соединению между собой, и выступает достаточно далеко со стороны их дальней поверхности. Если глухая заклепка вставляется в отверстие конструктивного элемента, толщина которого превышает длину части глухой заклепки, выступающей от поверхности зацепления буртика, она не сможет выступать с другой стороны конструктивного элемента. На центральное место воздействия глухой заклепки воздействуют с целью деформации части тела заклепки, которая расположена с дальней стороны конструктивных элементов, подлежащих соединению между собой, либо остается заключенной в отверстии. Действие, приводящее к деформации, может быть, например, мгновенным движением вдоль направления, в котором глухая заклепка была вставлена в отверстия в конструктивных элементах, подлежащих соединению между собой, что представляет собой одно из средств для формирования головки заклепки на их дальней стороне или в пределах отверстий в них. Другим средством, предлагаемым изобретением для выполнения этой задачи, является вытягивание за поверхность для присоединения. В этом случае, например, плунжер или вытягивающий компонент временно присоединяется к поверхности для присоединения и к месту воздействия прикладывается тянущее усилие. Когда головка заклепки принимает требуемую форму, соединение между плунжером или вытягивающим компонентом и поверхностью для присоединения может быть разрушено. В любом из этих случаев не требуется сердечник, который ранее присоединялся к заклепке, что означает, что в последующем не будет образовываться отходов. Центральное место воздействия, на которое необходимо воздействовать с целью деформации концевой части тела заклепки, может быть, например, сформировано на дне отверстия в теле заклепки. Глубина этого отверстия может быть, например, равной общей толщине пары конструктивных элементов, подлежащих соединению между собой. Однако это место воздействия также может быть расположено ближе к дальнему концу буртика глухой заклепки. Центральное место воздействия также может быть сформировано конической частью отверстия в теле заклепки или на конической части отверстия, что также охватывается изобретением. В качестве развития изобретения может быть предусмотрено, что на центральное место воздействия воздействуют плунжером установочного инструмента. В этом случае размеры отверстия выбираются таким образом, что подобный плунжер может войти в него. Когда заклепочное соединение сформировано и плунжер отделен, в концевой части тела заклепки будет оставаться отверстие. Еще одно средство, предлагаемое изобретением для установки глухих заклепок,включает расположение в отверстии в теле заклепки расширяющего тела, которое имеет конец, связанный с центральным местом воздействия, и направлено в сторону от последнего. Плунжер установочного инструмента может в этом случае воздействовать на конец расширяющего тела, направленный в сторону от центрального места воздействия. Будет особенно целесообразным, если расширяющее тело размещено в отверстии, а также присоединено таким образом, что оно не может выпасть из тела заклепки, что мо 4 16818 1 2013.02.28 жет быть обеспечено с помощью легкого обжатия. Естественно, что обжатие не должно быть таковым, чтобы предохранять расширяющее тело от продвижения внутрь. В качестве дальнейшего развития изобретения может быть предусмотрено, что в нерасширенном состоянии глухой заклепки расширяющее тело выступает за пределы кольцевой поверхности на буртике тела заклепки. Выступающая часть может быть использована для воздействия на глухую заклепку, когда она удерживается в установочном инструменте. Эта форма реализации также может быть использована для проверки правильности установки заклепки, так как ни одна из ее частей не будет выступать, если она была правильно установлена. Напротив, в наиболее целесообразном случае конец расширяющего тела будет находиться заподлицо с поверхностью буртика. Согласно изобретению, также может быть предусмотрено, что отверстие в теле заклепки продолжается за пределы своей конической части в виде узкого паза или в некотором другом виде с целью облегчить или ускорить деформацию концевой части тела заклепки. Далее необходимо описать, каким образом может быть выполнена глухая заклепка согласно изобретению, если ее деформация должна быть обеспечена посредством вмешательств, действующих вдоль направления, вдоль которого приложено к ней давление. Однако, как указано выше, головка заклепки также может быть сформирована путем воздействия на центральное место воздействия вдоль направления вытягивания. В последнем случае изобретение предлагает выполнять центральное место воздействия с целью присоединения к нему соединительного стержня таким образом, что последний будет способен выдерживать тянущие усилия, действующие на него. Подобно случаю, когда на поверхность для присоединения воздействуют плунжером, это предполагает, что отверстие в теле заклепки должно быть выполнено таким образом, что соединительный стержень может быть вставлен в него до тех пор, пока он не приходит в контакт с центральным местом воздействия. В случаях использования соединительного стержня, который высвобождается, когда сформировано заклепочное соединение, преимущество состоит в том, что не будет возникать никаких отходов. Соединительный стержень, который является частью установочного инструмента, может быть повторно использован до тех пор, пока он не износится до состояния, когда он более не будет пригоден к повторному использованию. Согласно изобретению, может быть предусмотрено также, что тело заклепки имеет некруглое поперечное сечение или выступы на плоской нижней стороне буртика, которые предназначены для того, чтобы с высокой надежностью предохранять заклепку от вращения, когда к ней приложен крутящий момент. Изобретение также предлагает способ изготовления глухих заклепок, согласно которому изготавливают тело заклепки и снабжают его вблизи одного из концов буртиком,верхняя сторона которого является поверхностью контактного воздействия для инструмента. Тело заклепки снабжают также дополнительным центральным местом воздействия для инструмента в отверстии, выполненном в теле заклепки. Причем центральное место воздействия выполняют таким образом, что тянущее усилие, приложенное к нему, будет вызывать деформацию тела заклепки в части тела заклепки, расположенной между ее дальним концом и центральным местом воздействия. Такая конфигурация может быть реализована путем обеспечения полостей, предопределенных точек потери устойчивости,подходящим выбором материалов или подходящей обработкой вовлеченных материалов. Изобретение также предлагает способ установки глухих заклепок, согласно которому глухую заклепку, снабженную заостренной концевой частью, вставляют во взаимно совмещенные отверстия в двух конструктивных элементах, подлежащих соединению между собой, до тех пор, пока нижняя сторона ее буртика не упрется в верхнюю поверхность конструктивного элемента. В отверстие в теле глухой заклепки вводят соединительный стержень до тех пор, пока он не упрется в основание отверстия, и присоединяют соединительный стержень к основанию отверстия. Далее, к соединительному стержню прикладывают тянущее усилие для деформации концевой части тела заклепки. Соединительный 5 16818 1 2013.02.28 стержень отделяют от глухой заклепки, когда деформация завершена, в частности, когда сформирована головка заклепки. Вытягивание может производиться постепенно, при этом вытягивающий инструмент может упираться в верхнюю часть тела заклепки. Для создания соединения соединительного стержня с основанием могут быть использованы, например, холодная сварка, точечная сварка или конденсаторная сварка. Также являются возможными завинчивание соединительного стержня в основание отверстия с целью присоединения его к глухой заклепке и последующее вывинчивание его из отверстия после вытягивания. Изобретение также предлагает устройство для установки глухих заклепок. Это устройство включает держатель для удержания глухой заклепки в определенной ориентации, удерживающее тело, по меньшей мере передняя часть которого является трубчатой,привод для перемещения удерживающего тела, соединительный стержень, расположенный соосно с удерживающим телом, привод для перемещения и отвода соединительного стержня, устройство для присоединения соединительного стержня к основанию отверстия в теле заклепки и устройство для разрушения соединения между соединительным стержнем и глухой заклепкой. Держатель выполнен таким образом, что глухая заклепка ориентирована относительно удерживающего тела таким образом, что удерживающее тело может входить в отверстие в теле глухой заклепки либо входить в контакт с расширяющим телом, выступающим из отверстия в теле глухой заклепки. В качестве привода для перемещения удерживающего тела может быть использовано взрывное сгорание газа или взрывного заряда, а также газовая пружина, оснащенная захватным устройством, масляная пружина, оснащенная захватным устройством, пружина сжатия, оснащенная захватным устройством, или даже сжатый воздух. Для предварительного напряжения привода для перемещения удерживающего тела могут быть использованы источник питания, например перезаряжаемая батарея, электрический силовой кабель для присоединения привода к линии электроснабжения, сжатый воздух или гидравлическая система. Удерживающее тело держателя может быть также использовано для удержания глухой заклепки, когда она вставляется в отверстия в конструктивных элементах, подлежащих соединению между собой. В качестве дальнейшего развития изобретения устройство может содержать устройство для вращения соединительного стержня. Устройство может содержать устройство для холодной сварки соединительного стержня с основанием отверстия в теле заклепки. Это устройство может действовать таким образом, что оно вращает соединительный стержень под давлением, при этом он упирается в центральное место воздействия глухой заклепки. Оснащение устройства устройством для контактной сварки или конденсаторной сварки соединительного стержня с основанием отверстия в теле глухой заклепки также является возможным. Устройство для вращения соединительного стержня может, например, вращать соединительный стержень с целью среза соединения между соединительным стержнем и основанием отверстия в теле заклепки и отделения соединительного стержня от тела заклепки. Особенно целесообразным является, если устройство для установки глухих заклепок включает магазин для размещения и поставки нескольких глухих заклепок. Дальнейшие особенности, подробности и преимущества изобретения следуют из формулы изобретения и реферата, текст которых является неотъемлемой частью содержания описания путем ссылки на него, приведенного далее описания предпочтительной формы реализации изобретения и чертежей, на которых представлены 6 16818 1 2013.02.28 фиг. 1 - вид с частичным разрезом глухой заклепки согласно первому варианту реализации изобретения фиг. 2 - продольный разрез глухой заклепки по фиг. 1 перед ее вставкой в отверстие фиг. 3 - продольный разрез глухой заклепки, вставленной в отверстие, перед ее расширением фиг. 4 - продольный разрез глухой заклепки после ее расширения фиг. 5 - общий вид заклепки по результатам операции заклепывания фиг. 6 - вид, соответствующий виду по фиг. 3, для другой формы реализации фиг. 7 - вид, соответствующий виду по фиг. 4, для глухой заклепки по фиг. 6 фиг. 8 - схематичное изображение установочного устройства для установки глухих заклепок согласно изобретению фиг. 9 - вид, соответствующий виду на фиг. 2, для еще одной формы реализации глухой заклепки фиг. 10 - продольный разрез глухой заклепки по фиг. 9 на двух последующих этапах установки фиг. 11 - схематичное изображение установочного устройства для глухой заклепки по фиг. 9 фиг. 12 - продольный разрез глухой заклепки, имеющей внешнюю резьбу фиг. 13 - продольный разрез глухой заклепки, имеющей внутреннюю резьбу. На левой половине фиг. 1 изображен вид глухой заклепки согласно первой форме реализации изобретения, а на правой половине - вид ее продольного сечения. Глухая заклепка включает тело 1 заклепки, центральная часть которого имеет форму гильзы 2. На верхнем,согласно фиг. 1, конце тела 1 заклепки выполнен буртик 3, имеющий плоскую нижнюю сторону 4. Со стороны буртика 3, противоположной его нижней стороне 4, выполнена плоская верхняя поверхность 5, которая может быть использована в качестве кольцевой поверхности контактного взаимодействия с инструментом. Со стороны тела 1 заклепки, противоположной буртику 3, ее центральная часть, имеющая форму гильзы 2, переходит в концевую часть 6, в которой тело 1 заклепки имеет постепенно уменьшающееся поперечное сечение. Внутри части, имеющей форму гильзы 2, выполнена цилиндрическая полость, которая может быть названа отверстием 8, игнорируя тот факт, что оно не обязательно должно быть просверлено. Отверстие 8 имеет круглое поперечное сечение, которое остается постоянным на протяжении всей его длины. Конец отверстия 8 имеет коническую часть 12,которая затем сопрягается с узким пазом 9. Его дальний конец может иметь соединение,связывающее пару частей, расположенных по обе стороны паза 9, с целью, чтобы паз 9 был замкнут у концевой части 6 тела 1 заклепки. Внутри отверстия 8 расположено расширяющее тело 10, которое контактирует с краем отверстия 8 и удерживается в нем посредством некоторого захватного действия. Расширяющее тело 10 удерживается в отверстии 8 таким образом, что не может выпасть при манипулировании глухой заклепкой. Его конец 11, обращенный в сторону основания отверстия 8,упирается в его внутреннюю поверхность приблизительно в начале его конической части 12. Противоположный внешний конец 13 расширяющего тела 10 значительно выступает за пределы кольцевой верхней поверхности 5 буртика 3. Расширяющее тело 10 также может быть расположено таким образом, что оно распространяется на меньшее расстояние в отверстие 8. На фиг. 2 представлено взаимное расположение глухой заклепки и инструмента 14,который изображен в значительно упрощенной форме. Глухая заклепка может удерживаться в инструменте 14 способом, который подробно не изображен, с целью, чтобы она могла быть вставлена в отверстия 15 в двух наложенных друг на друга кусках 18, 19 листового металла путем удержания ее с помощью инструмента 14. Инструмент 14 содержит отверстие 16, которое имеет такие размеры, что часть 14 а его дальнего конца,7 16818 1 2013.02.28 имеющая форму гильзы, может входить в контакт с расширяющим телом 10, обходя верхнюю поверхность 5 буртика 3. Как упомянуто выше, при таком взаимном расположении глухая заклепка будет перемещаться через отверстие 16 и приходить в положение, изображенное на фиг. 3. При выполнении дальнейшей рабочей процедуры плунжер 20 будет затем резко перемещаться вперед через отверстие 16 в инструменте 14. Дальний конец 21 плунжера 20 будет ударять по внешнему концу 13 расширяющего тела 10 и перемещать его вперед, вовнутрь отверстия 8. Это положение изображено на фиг. 3. Когда дальний конец 11 расширяющего тела 10 ударяет по конической части 12 на дальнем конце отверстия 8, две или более частей дальнего конца 6 тела заклепки будут выгнуты наружу, что будет облегчаться, в частности, наличием паза 9. Так как две или более частей дальнего конца 6 соединены на своих дальних концах, они не могут быть оторваны и формируют головку 22 заклепки, как изображено на фиг. 4. В этом состоянии внешний конец 13 плунжера 10 лежит в той же плоскости, что и верхняя поверхность 5 буртика 3 тела 1 заклепки. Внутренняя часть сформированной головки 22 заклепки будет армирована расширяющим телом 10. Затем инструмент 14 удаляется и формируется заклепочное соединение, напоминающее соединение, показанное на виде сбоку, изображенном на фиг. 5. Расширяющее тело 10 не будет более выступать за пределы видимой верхней 5 поверхности буртика 3. Если рассматривать заклепочное соединение сверху, то есть глядя сверху вниз (фиг. 5), будет без труда различим его (расширяющего тела 10) внешний конец 13, расположенный заподлицо с верхней поверхностью 5 буртика 3. Если оно (расширяющее тело 10) проникло слишком глубоко в тело 1 заклепки в результате некоторых обстоятельств, можно сделать вывод, что сопротивление, противодействующее поступательному движению, было слишком мало, что может указывать на то, что его соединение с телом 1 заклепки было недостаточно жестким. Таким образом, расширяющее тело 10 представляет собой средство для проверки установки глухой заклепки. На фиг. 6 и 7 представлена другая форма реализации глухой заклепки согласно изобретению. В этом случае тело 1 заклепки также включает выступающий буртик 3, имеющий плоскую нижнюю сторону 4 и плоскую верхнюю сторону 5. В части тела 1 заклепки,имеющей форму гильзы, сформировано отверстие 28, которое снова является цилиндрическим и имеет постоянный диаметр и закругленное основание. Часть тела 1 заклепки,имеющая форму гильзы 2, заканчивается плоской концевой частью 22, которая параллельна верхней стороне 5 буртика 3, расположенного напротив нее. В этом случае расширение вовлекает закругленный дальний конец расширяющего тела 30, расширяющего расщепленный конец части, имеющей форму гильзы 2, на дальнем конце кусков 18, 19 листового металла, как изображено в упрощенном виде на фиг. 7. На фиг. 8 схематично в значительно упрощенном виде изображено установочное устройство (инструмент 14), с помощью которого может быть установлена глухая заклепка согласно изобретению. Установочный инструмент 14 включает удерживающее тело 14 а, которое в случае изображенного примера имеет трубчатую форму на всей своей длине, заключенное в корпус 40 и установленное таким образом, что оно может перемещаться в продольном направлении в пределах корпуса 40. Плунжер 20 находится внутри удерживающего тела 14 а и также может перемещаться в продольном направлении. Привод 41, который, как предполагает его назначение, способен к перемещению обоих компонентов, а именно удерживающего тела 14 а и плунжера 20, расположен в корпусе 40 с целью их перемещения вперед. Привод для плунжера 20 выполнен таким образом, что он способен к резкому перемещению плунжера 20 вперед, так как плунжер 20 должен производить деформирующее усилие. Сбоку корпуса 40 расположен магазин 43, в котором размещен ряд глухих заклепок,которые будут извлекаться из магазина 43 и вставляться в переднюю часть инструмента 14 для того, чтобы они могли быть ориентированы относительно плунжера 20. 8 16818 1 2013.02.28 Глухая заклепка, изображенная на фиг. 9, выполнена подобно заклепкам, изображенным на фиг. 1-7. Однако, в отличие от последних, в этом случае отверстие 38 в ней является цилиндрическим на протяжении всей его длины, то есть на всем расстоянии до оснооснования 39. Основание 39 имеет углубление, проходящее вдоль его края, то есть там,где оно соединяется со стенкой 45, для того чтобы центральная часть основания 39 была слегка приподнята по отношению к его краю. В остальном глухая заклепка, изображенная на фиг. 9, выполнена подобно формам реализации, описанным выше. Глухая заклепка захватывается удерживающим телом 46 и проталкивается через отверстия 15 в двух кусках 18, 19 листового металла до тех пор, пока плоская нижняя сторона 4 буртика 3 не упирается в верхнюю поверхность листового металла. Удерживающее тело 46 имеет отверстие 16, через которое может перемещаться соединительный стержень 49, как изображено на фиг. 10, где внимание, прежде всего, направлено на правую половину фиг. 10. Соединительный стержень 49 перемещается через отверстие 16 инструмента до тех пор, пока конец 47 соединительного стержня 49 не приходит в контакт с основанием 39 отверстия 38 в глухой заклепке. Эти две поверхности затем соединяются с применением, например, контактной сварки. Соединительный стержень 49 затем вытягивается, что будет вызывать деформацию дальнего конца глухой заклепки, то есть части между задней поверхностью 48 двух кусков 18, 19 листового металла, подлежащих соединению между собой, и концевой частью глухой заклепки. В этом частном случае вытягивания на концевой части глухой заклепки инструмент и удерживающее тело 46 могут упираться в верхнюю поверхность буртика. Результат изображен на левой половине фиг. 10. Соединительный стержень 49 затем отделяется от глухой заклепки путем, например, вращения соединительного стержня 49, которое будет срезать его. Фиг. 11 изображает инструмент, с помощью которого могут быть установлены глухие заклепки согласно фиг. 9. Удерживающее тело 46 расположено в корпусе 40 таким образом, что оно может перемещаться в нем в осевом направлении. Его единственным назначением является направление глухих заклепок при вставке и действие в качестве упора для инструмента при вытягивании соединительного стержня 49. Для перемещения удерживающего тела 46 предусмотрен привод 41. Привод, который не изображен, предусмотрен также для перемещения и отведения соединительного стержня 49. Соединительный стержень 49 также может вращаться (схематичное изображение зубчатого колеса 50, которое необходимо использовать для этой цели). Глухие заклепки, изображенные на фиг. 12 и 13, иллюстрируют дальнейшие возможные формы реализации изобретения. В обоих примерах глухая заклепка снова включает буртик 3, имеющий преимущественно плоскую нижнюю сторону 4, что следует интерпретировать как обозначающее, что его нижняя сторона 4 может иметь ребра, отдельные выступы и тому подобные элементы, которые могут проникать в поверхность конструктивного элемента, который должен быть присоединен глухой заклепкой, когда заклепка вставлена. Такая конфигурация также может быть использована для изготовления буртика для предохранения заклепки от вращения. Также является возможным, что преимущественно плоская нижняя сторона 4 буртика является слегка выпуклой с целью, чтобы ее край погружался в поверхность конструктивного элемента. Все эти конфигурации, которые слегка отличаются от математической плоскости, следует рассматривать как подпадающие под определение преимущественно плоская нижняя сторона 4. В случае любой из этих форм реализации буртик значительно толще, чем буртик описанных до сих пор форм реализации, с целью увеличения расстояния между его поверхностью присоединения 5 и его преимущественно плоской нижней стороной 4. В этом случае поверхность присоединения 5 также имеет кольцевую форму с целью, чтобы она окружала отверстие 8 в глухой заклепке. Буртик имеет первую часть 60, в пределах которой он имеет шестигранный контур поверхности, прилегающую к его нижней стороне 4. Эта шестигранная форма части 60 буртика 3 также может фигурировать в глухой заклепке, изоб 9 16818 1 2013.02.28 раженной на фиг. 13. Вторая часть 61, на которой буртик является цилиндрическим и имеет внешнюю резьбу 62, прилегает к первой части 60. Поверхность присоединения 5, которая в случае изображенного примера является плоской, также может быть выпуклой. То же самое относится к поверхностям присоединения в других вариантах реализации. Шестигранная поверхность 60 может быть использована для размещения гаечного ключа. В случае варианта реализации, изображенного на фиг. 10, в части отверстия утолщенного буртика 3, прилегающей к поверхности присоединения 5, нарезана внутренняя резьба 63. Глухая заклепка, изображенная на фиг. 12 и 13, может быть использована для присоединения объектов к ней, когда она установлена с помощью внешней резьбы в случае формы реализации согласно фиг. 12 или с помощью внутренней резьбы в случае формы реализации согласно фиг. 13. Гаечный ключ может быть использован для удержания шестигранного сечения 60 неподвижным при привинчивании объектов с целью предохранения заклепки от вращения и ослабления при приложении больших крутящих моментов. Для этих же целей часть тела глухой заклепки, которая подлежит вставке в отверстие, то есть часть, расположенная между ее заостренной концевой частью и плоской нижней стороной 4 буртика, может иметь некруглое поперечное сечение. Расширение передней части пистолетных заклепок на задней поверхности конструктивного элемента, к которому они должны быть присоединены, не будет необходимым,когда они могли бы быть также использованы для более чем простого соединения двух кусков листового металла между собой, а могли бы быть также использованы для закрепления их самих к некоторому объекту. Их расширение в пределах отверстия в конструктивном элементе в случае, когда конструктивный элемент, к которому они должны быть присоединены, является достаточно толстым, также является возможным и охватывается изобретением. Расширение их дальнего конца наружу также может иметь место в пределах отверстия, даже глухого отверстия. Несмотря на то что основание 39 отверстия 38 имеет меньший диаметр, чем отверстие 38,в случае варианта реализации согласно фиг. 9, это не имеет места для варианта реализации согласно фиг. 12 и 13, в котором основание 39 выполнено без кругового углубления. В последнем случае для деформации может быть использован соединительный стержень,наконечник которого имеет фаску с целью, чтобы он имел меньшую контактную поверхность, что будет облегчать его срезание после процедур деформации. Кроме того, отверстие 38 не должно обязательно иметь постоянное поперечное сечение, а может также быть слегка коническим. Несмотря на то что в тексте описания используется термин листовой металл, он должен рассматриваться просто как пример, иллюстрирующий, что два конструктивных элемента, изготовленные из произвольных материалов, могут быть соединены между собой с использованием глухой заклепки согласно изобретению. Заклепка также может быть использована для присоединения отдельного конструктивного элемента к другому конструктивному элементу, например для присоединения крючка к плате. Использование таких глухих заклепок также может быть ограничено их присоединением к сквозному отверстию или глухому отверстию в конструктивном элементе, что особенно применимо к форме реализации, изображенной на фиг. 12 и 13. Независимо от того, используется ли форма реализации согласно фиг. 12 и 13 или форма реализации согласно фиг. 9, центральное место воздействия может быть приподнято, то есть смещено ближе к буртику 3. Глухие заклепки обычно выполняются таким образом, что они имеют круглые поперечные сечения. Однако применение глухих заклепок, имеющих поперечные сечения, отличные от круглых поперечных сечений, с целью обеспечения возможности их вставки в некруглые отверстия, также является возможным и охватывается изобретением. 10 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 12
