Электронное устройство контроля кассового оборудования

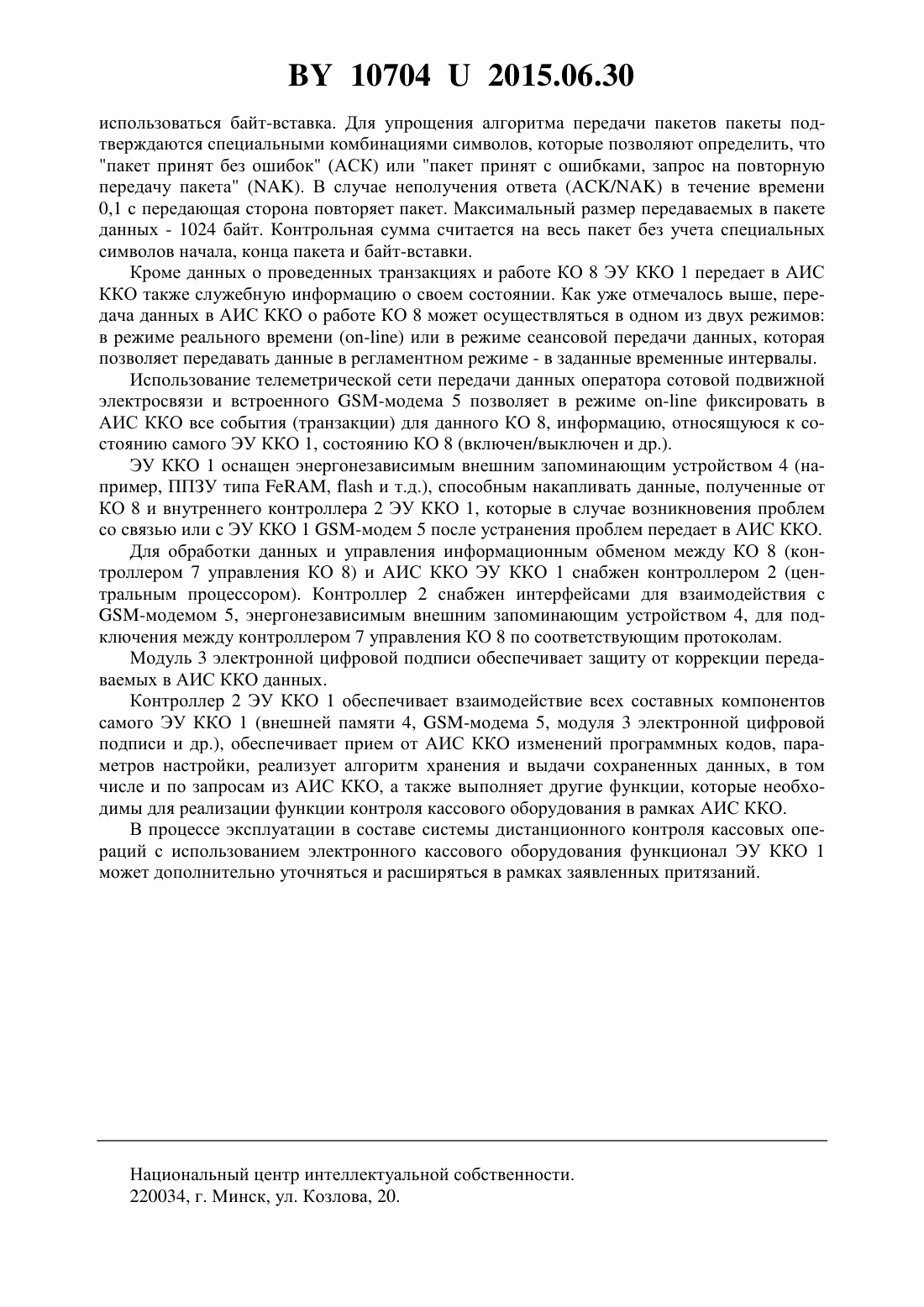

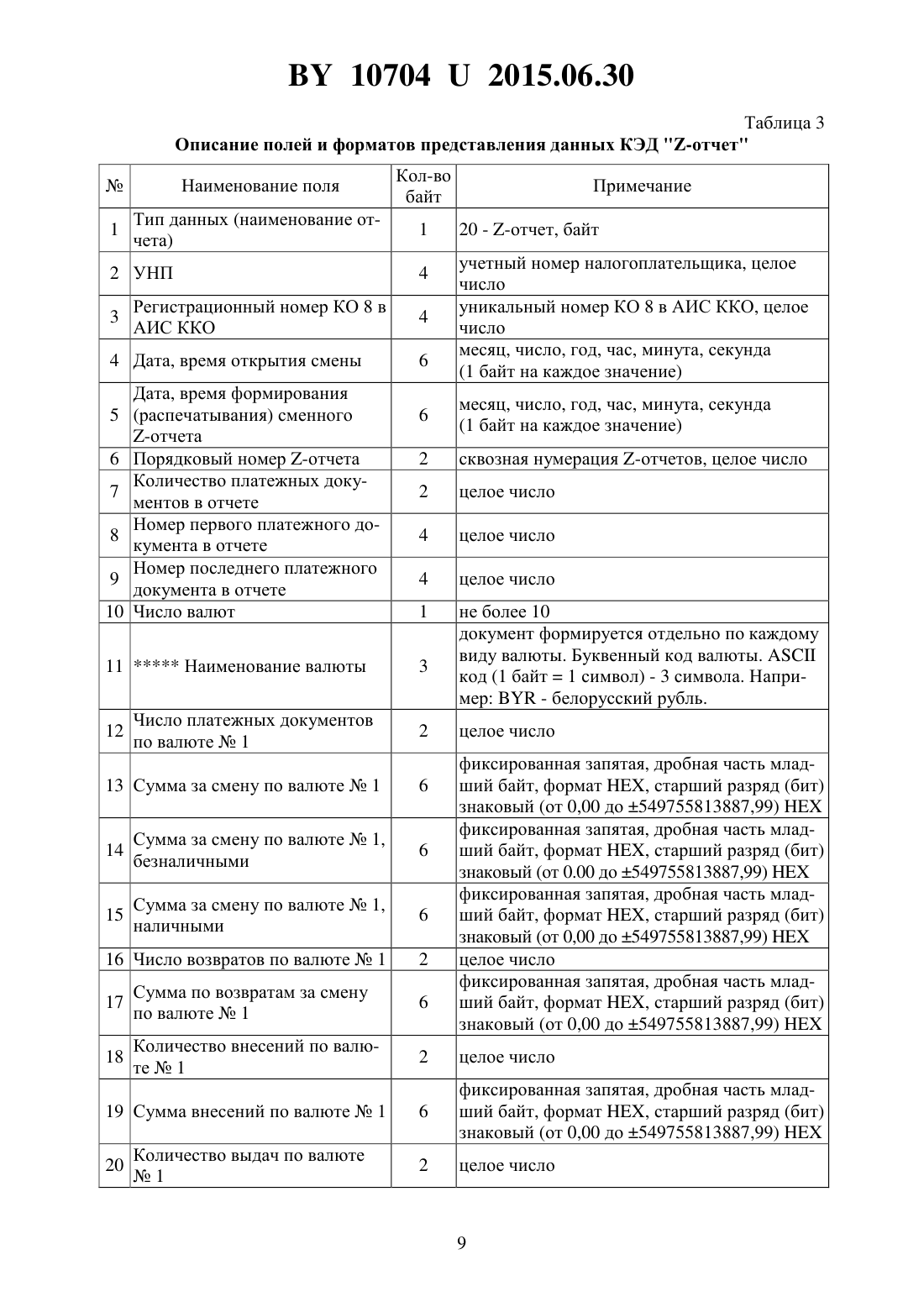

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОННОЕ УСТРОЙСТВО КОНТРОЛЯ КАССОВОГО ОБОРУДОВАНИЯ(71) Заявитель Республиканское унитарное предприятие Информационноиздательский центр по налогам и сборам(72) Авторы Аседовский Андрей Александрович Вигутов Сергей Вадимович Громыко Сергей Михайлович Жизневская Татьяна Васильевна(73) Патентообладатель Республиканское унитарное предприятие Информационно-издательский центр по налогам и сборам(57) 1. Электронное устройство контроля кассового оборудования, содержащее связанные между собой внутренний контроллер с часами реального времени, модуль электронной цифровой подписи, энергонезависимое внешнее запоминающее устройство, -модем и по меньшей мере один держатель для -карты и выполненное с возможностью подключения к системе электропитания и к контроллеру кассового оборудования с возможностью передачи в центр сбора, обработки, предоставления и хранения данных с использованием цифрового стандарта сотовой подвижной электросвязи в режиме реального времени и/или по событию полученных от контроллера кассового оборудования данных в виде множества документов в электронном виде с присвоением каждому электронному документу электронной цифровой подписи и уникального идентификатора,сформированного с использованием электронной цифровой подписи, а также данных, полученных от внутреннего контроллера. 2. Устройство по п. 1, отличающееся тем, что содержит средства для подключения по меньшей мере одного дополнительного модуля, выбранного из группы, включающей по меньшей мере , дополнительный интерфейс 232, дополнительный интерфейс 2. 107042015.06.30 3. Устройство по п. 1 или 2, отличающееся тем, что содержит светодиодный индикатор, выполненный с возможностью отображения состояния устройства. 4. Устройство п. 1 или 2, отличающееся тем, что -модем снабжен внешней антенной.(56) 1. Система дистанционного контроля таксофонов. Сайт компании АГАТ-СИСТЕМ. Электронный ресурс - 12 марта 2013. Режим доступа //.-./////. 2. Дистанционный учет и контроль. Сайт компании Гран-Система-С. Электронный ресурс - 12 марта 2013. Режим доступа ///// 3. Патент РБ 9828 , 2013. 4. Система контроля кассовых операций. Сайт компании ООО БелКристаллСервис. Электронный ресурс - 12 ноября 2014. Режим доступа //.///. 5. Контроль кассовых опрераций в системах безопасности. Сайт компании Астрон. Электронный ресурс - 12 ноября 2014. Режим доступа ////147333 Заявляемая полезная модель относится к системам, специально предназначенным для административных, коммерческих, финансовых, управленческих, надзорных или прогностических целей, в частности к системам контроля кассовых операций с использованием электронного кассового оборудования и, прежде всего, к электронному устройству контроля кассового оборудования, обеспечивающему передачу данных с/на удаленного центра сбора, обработки, предоставления и хранения данных. В настоящее время с развитием беспроводных систем связи в различных сферах деятельности разрабатываются и внедряются системы дистанционного контроля, например системы дистанционного контроля таксофонов 1, системы дистанционного контроля и комплексного учета энергоресурсов 2, система контроля торговых автоматов 3 и т.д. Также широко системы дистанционного контроля внедряются и в сферу торговли. В настоящее время известны различные локальные системы контроля кассовых операций 4,5, которые адаптированы к системам безопасности торговых предприятий и основаны на ведении в непрерывном режиме видеозаписи в зоне кассового оборудования. Устройства контроля кассового оборудования в таких системах представляют собой видеокамеры,связанные в режиме - с центральным процессором системы безопасности торгового предприятия. Кроме того, в этих системах может быть предусмотрена синхронизация видеозаписи с другими типами данных. Так, например, в системе -Интеллект 5 предусмотрена синхронизация видеоизображения, поступающего от направленной на кассу видеокамеры, с текстовой и событийной информацией, поступающей от кассового терминала. Торговые предприятия все чаще используют подобные системы как эффективный инструмент снижения потерь на кассовых узлах, оценки качества работы кассиров, контроля оплаты покупок и т.п. Однако, как уже упоминалось выше, эти системы являются локальными, в них не предусмотрена возможность подключения и передачи данных в какиелибо вышестоящие структуры или контролирующие органы и получаемые с их помощью данные предназначены только для внутреннего пользования. При этом существует необходимость создания системы, обеспечивающей централизованный сбор, хранение и обработку данных о кассовых операциях, совершаемых в различных территориально рассредоточенных торговых предприятиях с использованием электронного кассового оборудования, которая обусловлена все более широким внедрением автоматизации в сферу торговли, ростом числа торговых предприятий, а также сложностью централизованного контроля традиционными методами кассовых операций. 2 107042015.06.30 Под кассовым оборудованием в рамках действующего законодательства и в рамках настоящего описания следует понимать кассовые суммирующие аппараты (КСА), в том числе совмещенные с таксометром, специальные компьютерные системы, билетопечатающие машины, используемые для приема наличных денежных средств и/или банковских пластиковых карточек в качестве средства осуществления расчетов при продаже товаров, выполнении работ, оказании услуг, осуществлении деятельности в сфере игорного бизнеса, проведении электронных интерактивных игр. Кассовое оборудование подлежит регистрации в налоговом органе, а кассовые операции, осуществляемые с его помощью, также должны контролироваться налоговыми органами. Владельцы кассового оборудования, принимающие наличные или безналичные денежные средства при продаже товаров, выполнении работ, оказании услуг с применением кассового оборудования, обязаны в законодательно установленные сроки представлять финансовые отчеты в соответствующие контролирующие органы, в частности в налоговые инспекции. Для упрощения финансовой отчетности и возможности контроля за достоверностью представляемых в контрольные органы сведений целесообразно оснащать торговое оборудование специальными устройствами - электронными устройствами контроля кассового оборудования, которые будут представлять собой средства контроля контролирующего органа (прежде всего, налоговых органов) и будут обеспечивать возможность регистрации кассового оборудования в системе дистанционного контроля кассовых операций с использованием электронного кассового оборудования и фиксировать в режиме реального времени или передавать в пакетном режиме по требованию/по событию в соответствующую систему контроля всю информацию обо всех транзакциях, совершенных зарегистрированным в системе кассовым оборудованием по обороту денежных средств. Выше уже упоминалось, что в настоящее время разработаны и существуют различные системы дистанционного контроля. При этом следует отметить, что, несмотря на общие принципы организации связи, каждая из систем требует специальной разработки, т.к. имеет свои особенности, в том числе отличные от других систем подлежащие контролю параметры, выходные данные и т.д. Соответствующим образом должны быть учтены особенности функционирования системы и при разработке электронных устройств контроля. Анализ уровня техники показал, что в настоящее время отсутствуют технические решения автоматизированных систем централизованного контроля (в частности, со стороны надзорных/контролирующих органов, в том числе налоговых инспекций и т.п.) территориально распределенного кассового оборудования. Соответствующим образом, отсутствуют также и сведения о конструкциях электронных устройств контроля, которыми должно быть оснащено кассовое оборудование. С учетом этого прототип заявляемого электронного устройства контроля не выявлен. Задачей полезной модели является создание электронного устройства контроля территориально распределенного кассового оборудования, которое в составе системы контроля кассовых операций обеспечивало бы передачу различных данных, в том числе подлежащих обязательной отчетности, с кассового оборудования автоматически и/или по запросу,в режиме реального времени и/или в режиме накопления информации. Электронное устройство контроля кассового оборудования должно обеспечивать, в частности, возможность получения оперативных сведений о работе кассового оборудования, информацию по напечатанным платежным документам, операциям и информацию о суточных/сменных отчетах, которые в рамках настоящего описания будут упоминаться как -отчеты. Электронное устройство контроля кассового оборудования должно обеспечивать возможность мониторинга кассового оборудования контролирующими органами. Поставленная задача решается заявляемым электронным устройством контроля кассового оборудования, содержащим связанные между собой внутренний контроллер с часами реального времени, модуль электронной цифровой подписи, энергонезависимое внешнее запоминающее устройство, -модем и по меньшей мере один держатель для -карты и выполненное с возможностью подключения к системе электропитания и к контроллеру 3 107042015.06.30 кассового оборудования с возможностью передачи в центр сбора, обработки, предоставления и хранения данных с использованием цифрового стандарта сотовой подвижной электросвязи в режиме реального времени и/или по событию полученных от контроллера кассового оборудования данных в виде множества документов в электронном виде с присвоением каждому электронному документу электронной цифровой подписи и уникального идентификатора, сформированного с использованием электронной цифровой подписи,а также данных, полученных от внутреннего контроллера. Заявляемое электронное устройство контроля кассового оборудования (далее по тексту - ЭУ ККО) может быть использовано в качестве средства контроля налоговых органов,предназначенного для работы в составе автоматизированной информационной системы контроля кассового оборудования (далее по тексту - АИС ККО), которая является предметом отдельной заявки на полезную модель и подробно в рамках данного описания рассматриваться не будет. Средство контроля налоговых органов предназначено для обеспечения функций контроля со стороны контролирующих органов за процессами бизнеса, осуществляемого с применением кассового оборудования (далее по тексту - КО). Заявляемое ЭУ ККО может быть использовано, в частности, для учета и регистрации КО субъектов хозяйствования, а также для получения и фиксирования информации обо всех транзакциях (событиях), совершаемых зарегистрированным в системе КО по обороту денежных средств. Кроме того, ЭУ ККО обеспечивает регистрацию и передачу данных в АИС ККО о работе КО. В общем случае ЭУ ККО должно обеспечивать передачу данных о принятых от КО платежных документах, операциях, сформированных -отчетах и других событиях (уровень сигнала, координаты местоположения КО и т.д.) в АИС ККО в режиме реального времени(-) посредством использования цифрового стандарта сотовой связи - /. При этом все данные передаются по специально созданной телеметрической сети передачи данных (закрытая группа пользователей). Функция поддержки -связи реализована в ЭУ ККО входящим в его состав специальным компонентом - -модемом. В предпочтительных формах реализации заявляемое ЭУ ККО содержит средства для подключения по меньшей мере одного дополнительного модуля, выбранного из группы,включающей по меньшей мере , дополнительный интерфейс 232, дополнительный интерфейс 2. Кроме того, в предпочтительных формах реализации заявляемое ЭУ ККО может содержать светодиодный индикатор, выполненный с возможностью отображения состояния устройства.-модем заявляемого ЭУ ККО предпочтительно может быть снабжен внешней антенной. Упомянутые выше и другие преимущества заявляемого ЭУ ККО будут далее рассмотрены более подробно на примере одной из предпочтительных, но не ограничивающих форм реализации со ссылками на позиции фигуры, на которой представлена структурная схема электронного устройства контроля кассового оборудования. На фигуре представлена структурная схема ЭУ ККО 1 в одной из возможных предпочтительных форм реализации. ЭУ ККО 1 представляет собой выполненное в общем корпусе электронное устройство,содержащего связанные между собой внутренний контроллер 2 с часами реального времени, модуль 3 электронной цифровой подписи (средство криптографической защиты информации - сертифицированный программно-аппаратный модуль, обеспечивающий достоверность передаваемых данных за счет подписи и/или шифрования всей информации,передаваемой ЭУ ККО 1 в АИС ККО), энергонезависимое внешнее запоминающее устройство 4, -модем 5 и по меньшей мере один держатель 6 для -карты. ЭУ ККО 1 подключено к системе электропитания (на фигуре не изображена) и к контроллеру 7 управления КО 8 с возможностью передачи в АИС ККО (на фигуре не изображена) данных, полученных от контроллера 7 управления КО 8, с использованием цифрового стандарта сотовой подвижной электросвязи. 4 107042015.06.30 Как уже было отмечено выше, ЭУ ККО 1 может содержать несколько встроенных держателей 6 для -карт разных сотовых операторов. ЭУ ККО 1 оснащено всеми необходимыми разъемами для подключения к КО 8, в том числе к системе электропитания и к контроллеру 7 управления КО 8, а также разъемом для внешней -антенны (для обеспечения связи в зонах с проблемным доступом). В описанный базовый состав и функции ЭУ ККО 1 в зависимости от конкретных требований могут вноситься изменения и дополнения. ЭУ ККО 1 может быть оснащено также автономным (независимым от КО) разъемом для подключения к системе электропитания. Размеры ЭУ ККО 1 должны быть минимизированы для обеспечения возможности его установки в любое КО 8 и не должны превышать размер 904020 мм (без учета корпуса,соединительных разъемов, кабелей и антенны). Функционирование заявляемого ЭУ ККО 1 далее будет рассмотрено более подробно на примере его функционирования в составе системы, в которой основным контролирующим органом является Министерство по налогам и сборам и/или его отдельные структурные подразделения. Владельцы КО 8 устанавливают в принадлежащее им КО 8 ЭУ ККО 1 с подключением к контроллеру 7 управления и к системе электропитания КО 8 и регистрируют КО 8 в АИС ККО. КО 8 должно обеспечивать формирование кассовых документов в электронном виде(далее по тесту - КЭД) на основе данных платежных документов, операций и -отчетов,формируемых КО 8, с последующей передачей КЭД в ЭУ ККО 1. КЭД, передаваемые КО 8 в ЭУ ККО 1, должны соответствовать по размеру и представлению данных утвержденным стандартным (форматам) документам (ниже будут приведены в табличной форме примеры некоторых КЭД). Передаваемые КО 8 в ЭУ ККО 1 КЭД до начала передачи в ЭУ ККО 1 должны быть сформированы и закрыты. Изменения и исправления в КЭД после завершения процесса передачи от КО 8 в ЭУ ККО 1 невозможны. КО 8 должно обеспечивать передачу в ЭУ ККО 1 следующих типов КЭД Платежный документ Внесение наличных денежных средств Выдача наличных денежных средств Возврат денежных средств Аннулирование-отчет. ЭУ ККО 1 после завершения приема КЭД от КО 8 с использованием модуля 3 электронной цифровой подписи подписывает КЭД и вырабатывает уникальный идентификатор(далее по тексту - УИ). КО 8 после передачи КЭД в ЭУ ККО 1 выполняет периодический опрос состояния ЭУ ККО 1 до завершения обработки КЭД и получения от ЭУ ККО 1 УИ. КО 8 должно осуществлять печать полученного УИ в конце распечатываемого документа(платежного документа, сменного отчета (-отчета в формате, пригодном для электронного считывания (-код, штрих-код 128/128) и в кодировкедля визуального считывания. КО 8 выполняет (завершает) печать кассового документа только после получения УИ от ЭУ ККО 1. В случае если полученный от ЭУ ККО 1 ответ по результатам периодического опроса состояния содержит информацию о возникновении запрета обслуживания (например, Занято), КО 8 должно сформировать соответствующее сообщение для оператора. Таким образом, все полученные с контроллера 7 КО 8 КЭД направляются ЭУ ККО 1 в АИС ККО в зашифрованном виде посредством сотовой подвижной электросвязи в режиме реального времени и/или по событию. Для передачи КЭД посредством сети определенного сотового оператора используют -модем 5 и размещенную в держателе 6 -карту данного сотового оператора. ЭУ ККО 1 обеспечивает также возможность размещения КЭД в энергонезависимом внешнем запоминающем устройстве 4. Ниже, в качестве примера, в табличной форме будет приведено описание полей и форматов представления данных различных типов КЭД. 5 107042015.06.30 Таблица 1 Описание полей и форматов представления данных КЭД Платежный документ Кол-во Примечание байт Тип данных 1 0 - Платежный документ, байт Регистрационный номер КО 8 уникальный номер КО 8 в АИС ККО, целое 4 в АИС ККО число(код либо фамилия кассира) символы вИдентификатор кассира 16 коде (1 байт 1 символ) с учетом сквозной нумерации (платежных доНомер платежного документа 4 кументов/операций) в КО 8, целое число Дата, время выдачи платежмесяц, число, год, час, минута, секунда (1 байт 6 ного документа на каждое значение) документ формируется отдельно по каждому виду валюты. Буквенный код валюты.Наименование (код) валюты 3 код (1 байт 1 символ) - 3 символа. Например- белорусский рубль старший разряд поля (4 бита) используется в качестве разделителя для кодов товаров/услуг и является признаком наличия -кодаКод товара 1 / услуги 0000 - без 1(большинство 7 0001 -13) 0011 - услуга хххх - резерв. Для кодированияиспользуетсяформат формат используется для всех товаров. Фикси Количество товара 1 / рованная запятая используется для весовых 3 услуги 1 товаров. Три младших разряда в десятичной системе (16777,215)итоговая сумма по всему количеству проданного товара. Фиксированная запятая, дробная сумма продажи товара 1 / 6 часть младший байт, формат , старший услуги 1 разряд (бит) знаковый (от 0,00 до 549755813887,99)в денежном выражении. Фиксированная запяСумма скидки (наценки) тая, дробная часть младший байт, формат 6 для товара 1 / услуги 1.- ячеек для каждой позиции платежного документа. Состав и размерность данных соотКод товара/ услуги 7 ветствует полям 7-10 Кол-во товара/ услуги 3 Сумма продажи товара/ 6 услугиСумма скидки (наценки)6 Наименование поля Итого общая стоимость това 19 ров/услуг по платежному документу Сумма скидки / наценки по платежному документу Примечание стоимость всех товаров / услуг по документу с учетом скидок по товарным позициям. Фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99)общая сумма скидки по документу, при ее наличии (без учета скидок по товарным позициям). Фиксированная запятая, дробная часть младший байт, формат , старший разряд сумма к оплате с учетом всех скидок/наценок. Фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99)оплачено по безналу. Фиксированная запятая,дробная часть младший байт, формат ,старший разряд (бит) знаковый (от 0,00 до 549755813887,99)оплачено наличными. Фиксированная запятая,дробная часть младший байт, формат ,старший разряд (бит) знаковый (от 0,00 до 549755813887,99)оплачено чеками, сертификатами и др. Фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99)резервное поле Код товара(-13, -9 и т.д.) указывается при его наличии.Поля платежного документа 7, 8, 9 и 10 повторяются для каждого товара/услуги,число повторений зависит от количества товаров/услуг в документе.Скидки и наценки по товару проходят так же, как записи по стоимости товара (со знакомили , код товара, кол-во товара, величина скидки/наценки в стоимостном выражении).Резервные поля предусмотрены для введения дополнительных реквизитов, которые определяются в процессе развития АИС ККО. 107042015.06.30 Таблица 2 Описание полей и форматов представления данных КЭД Внесение наличных денежных средств 1 - Внесение наличных денежных средств, байт Регистрационный номер КО 8 в уникальный номер КО 8 в АИС ККО, целое 2 4 АИС ККО число(код либо фамилия кассира) символы в 3 Идентификатор кассира 16 коде (1 байт 1 символ) с учетом сквозной нумерации (платежных 4 Номер операции 4 документов/операций) в КО 8, целое число Дата, время оформления операмесяц, число, год, час, минута, секунда 5 6 ции(1 байт на каждое значение) документ формируется отдельно по каждому виду валюты. Буквенный код валюты.6 Наименование (код) валюты 3 код (1 байт- 1 символ) - 3 символа. Например- белорусский рубль Сумма денежных средств, оформляется для каждой валюты отдельным документом. Сумма внесенных денежных Фиксированная запятая, дробная часть 7 6 средств младший байт, формат , старший разряд(бит) знаковый (от 0,00 до 549755813887,99)8 Резервное 6 резервное поле 9 Резервное 6 резервное полеВнесение наличных денежных средств может осуществляться на кассовом оборудовании многократно. 1 Тип данных Кроме передачи информации по каждой транзакции (событию) КО 8 должно сформировать и обеспечивать передачу в ЭУ ККО 1 информации о суточном/сменном отчете -отчете за смену в электронном виде. -отчет в электронном виде, передаваемый КО 8 в ЭУ ККО 1, должен соответствовать по размеру и представлению данных утвержденным стандартным документам. Пример описания полей и форматов представления данных приведен в табл. 3. 107042015.06.30 Таблица 3 Описание полей и форматов представления данных КЭД -отчет Регистрационный номер КО 8 в АИС ККО 4 Дата, время открытия смены Дата, время формирования 5 (распечатывания) сменного-отчета 6 Порядковый номер -отчета Количество платежных доку 7 ментов в отчете Номер первого платежного до 8 кумента в отчете Номер последнего платежного 9 документа в отчете 10 Число валют 11 Наименование валюты Число платежных документов по валюте 1 Примечание 20 - -отчет, байт учетный номер налогоплательщика, целое число уникальный номер КО 8 в АИС ККО, целое число месяц, число, год, час, минута, секунда(1 байт на каждое значение)(1 байт на каждое значение) не более 10 документ формируется отдельно по каждому виду валюты. Буквенный код валюты.код (1 байт 1 символ) - 3 символа. Например- белорусский рубль. целое число фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99)фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0.00 до 549755813887,99)фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99)целое число фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99) 13 Сумма за смену по валюте 1 Сумма за смену по валюте 1,безналичными Сумма за смену по валюте 1,наличными 16 Число возвратов по валюте 1 Сумма по возвратам за смену по валюте 1 Количество внесений по валюте 1 19 Сумма внесений по валюте 1 фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99) Количество выдач по валюте 1 Сумма выданных по валюте 21 1 фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99) Количество отмен платежных документов по валюте 1 Сумма отмен платежных документов по валюте 1 фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99) Количество аннулирований по валюте 1 фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99) Сумма аннулирований по ва 25 люте 1 26 Количество коррекций платежных документов по валюте 1 Сумма коррекций в платежных документах по валюте 1 фиксированная запятая, дробная часть младший байт, формат , старший разряд (бит) знаковый (от 0,00 до 549755813887,99) Поля -отчета с 11 по 27 повторяются в зависимости от количества валют, с которыми работает КО 8. Для обмена между КО 8 (контроллером 7 управления КО 8) и ЭУ ККО 1 на физическом уровне могут быть использованы следующие интерфейсы. 1. Интерфейс 232. Скорость обмена 9600 б/сек или 115200 б/сек. Используемые сигналыпоследовательные принимаемые данные ТХ последовательные передаваемые данныеобщий провод. 2. Интерфейс . Скорость обмена виртуального СОМ-порта 115200 б/сек. Используемые сигналыпоследовательная двунаправленная линия передачи данныхпоследовательная двунаправленная линия передачи данныхобщий провод. 3. Интерфейс 2. Используемые сигналыпоследовательная двунаправленная линия передачи данныхпоследовательная линия тактирования данныхобщий провод. Уровни сигналовиуровень нуля - 0 - 0,3 В,уровень единицы - 2,75 В. Тактовая частота сигналадолжна находиться в диапазоне от 100 до 200 кГц. Обмен между КО 8 и ЭУ ККО 1 осуществляется в пакетом режиме. Поля пакета не зависят от используемого физического уровня обмена. Пакет имеет заголовок начала и конца пакета, адресные поля, поле команды, поле данных и поле контрольной суммы . В качестве начала и конца пакета используются, например, определенные комбинации шестнадцатеричных чисел. Для организации прозрачности передаваемых данных может 10 107042015.06.30 использоваться байт-вставка. Для упрощения алгоритма передачи пакетов пакеты подтверждаются специальными комбинациями символов, которые позволяют определить, что пакет принят без ошибок (АСК) или пакет принят с ошибками, запрос на повторную передачу пакета . В случае неполучения ответа (/) в течение времени 0,1 с передающая сторона повторяет пакет. Максимальный размер передаваемых в пакете данных - 1024 байт. Контрольная сумма считается на весь пакет без учета специальных символов начала, конца пакета и байт-вставки. Кроме данных о проведенных транзакциях и работе КО 8 ЭУ ККО 1 передает в АИС ККО также служебную информацию о своем состоянии. Как уже отмечалось выше, передача данных в АИС ККО о работе КО 8 может осуществляться в одном из двух режимов в режиме реального времени (-) или в режиме сеансовой передачи данных, которая позволяет передавать данные в регламентном режиме - в заданные временные интервалы. Использование телеметрической сети передачи данных оператора сотовой подвижной электросвязи и встроенного -модема 5 позволяет в режиме - фиксировать в АИС ККО все события (транзакции) для данного КО 8, информацию, относящуюся к состоянию самого ЭУ ККО 1, состоянию КО 8 (включен/выключен и др.). ЭУ ККО 1 оснащен энергонезависимым внешним запоминающим устройством 4 (например, ППЗУ типа ,и т.д.), способным накапливать данные, полученные от КО 8 и внутреннего контроллера 2 ЭУ ККО 1, которые в случае возникновения проблем со связью или с ЭУ ККО 1 -модем 5 послеустранения проблем передает в АИС ККО. Для обработки данных и управления информационным обменом между КО 8 (контроллером 7 управления КО 8) и АИС ККО ЭУ ККО 1 снабжен контроллером 2 (центральным процессором). Контроллер 2 снабжен интерфейсами для взаимодействия с-модемом 5, энергонезависимым внешним запоминающим устройством 4, для подключения между контроллером 7 управления КО 8 по соответствующим протоколам. Модуль 3 электронной цифровой подписи обеспечивает защиту от коррекции передаваемых в АИС ККО данных. Контроллер 2 ЭУ ККО 1 обеспечивает взаимодействие всех составных компонентов самого ЭУ ККО 1 (внешней памяти 4, -модема 5, модуля 3 электронной цифровой подписи и др.), обеспечивает прием от АИС ККО изменений программных кодов, параметров настройки, реализует алгоритм хранения и выдачи сохраненных данных, в том числе и по запросам из АИС ККО, а также выполняет другие функции, которые необходимы для реализации функции контроля кассового оборудования в рамках АИС ККО. В процессе эксплуатации в составе системы дистанционного контроля кассовых операций с использованием электронного кассового оборудования функционал ЭУ ККО 1 может дополнительно уточняться и расширяться в рамках заявленных притязаний. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 11
