Агрегат электронасосный скважинный

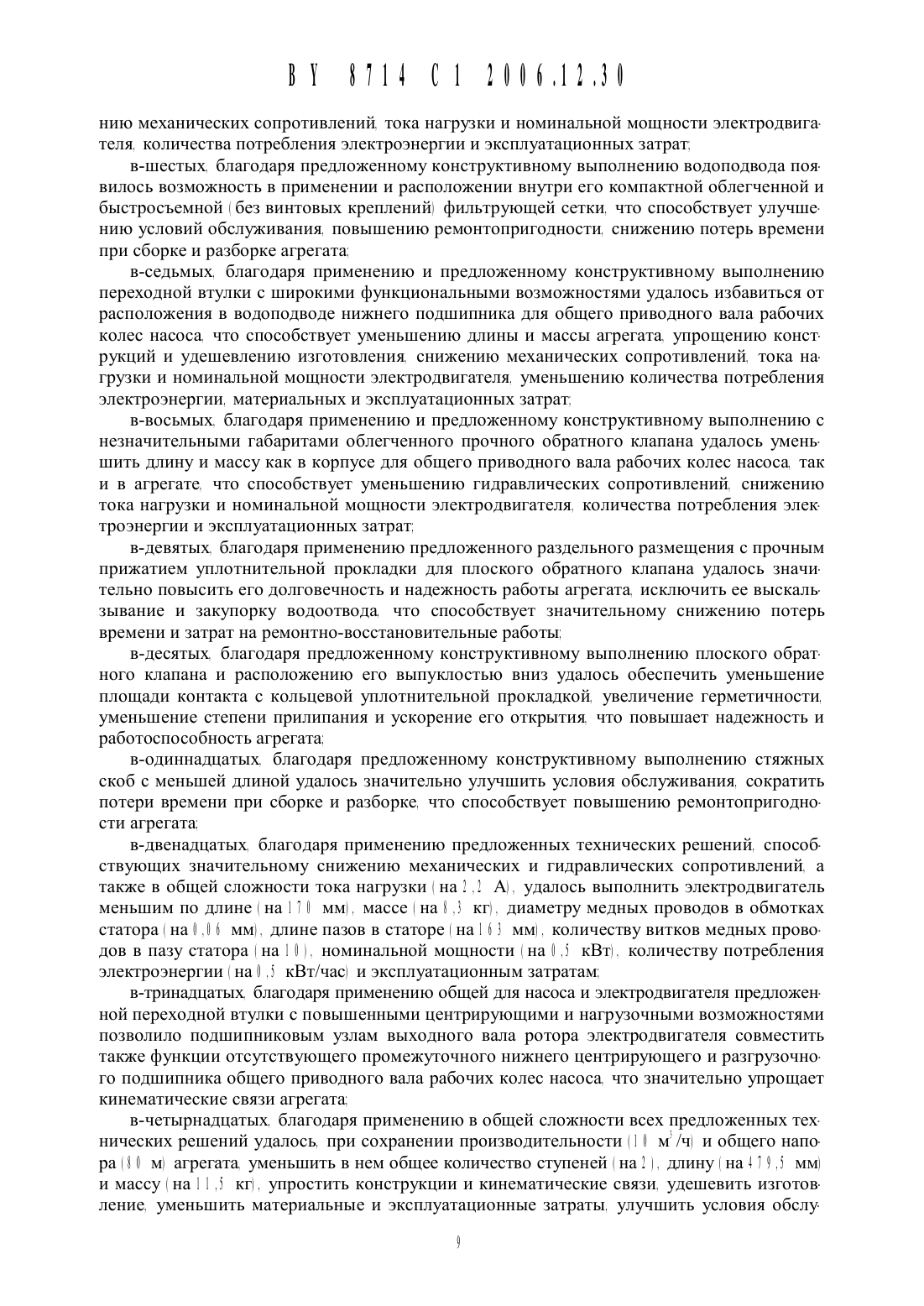

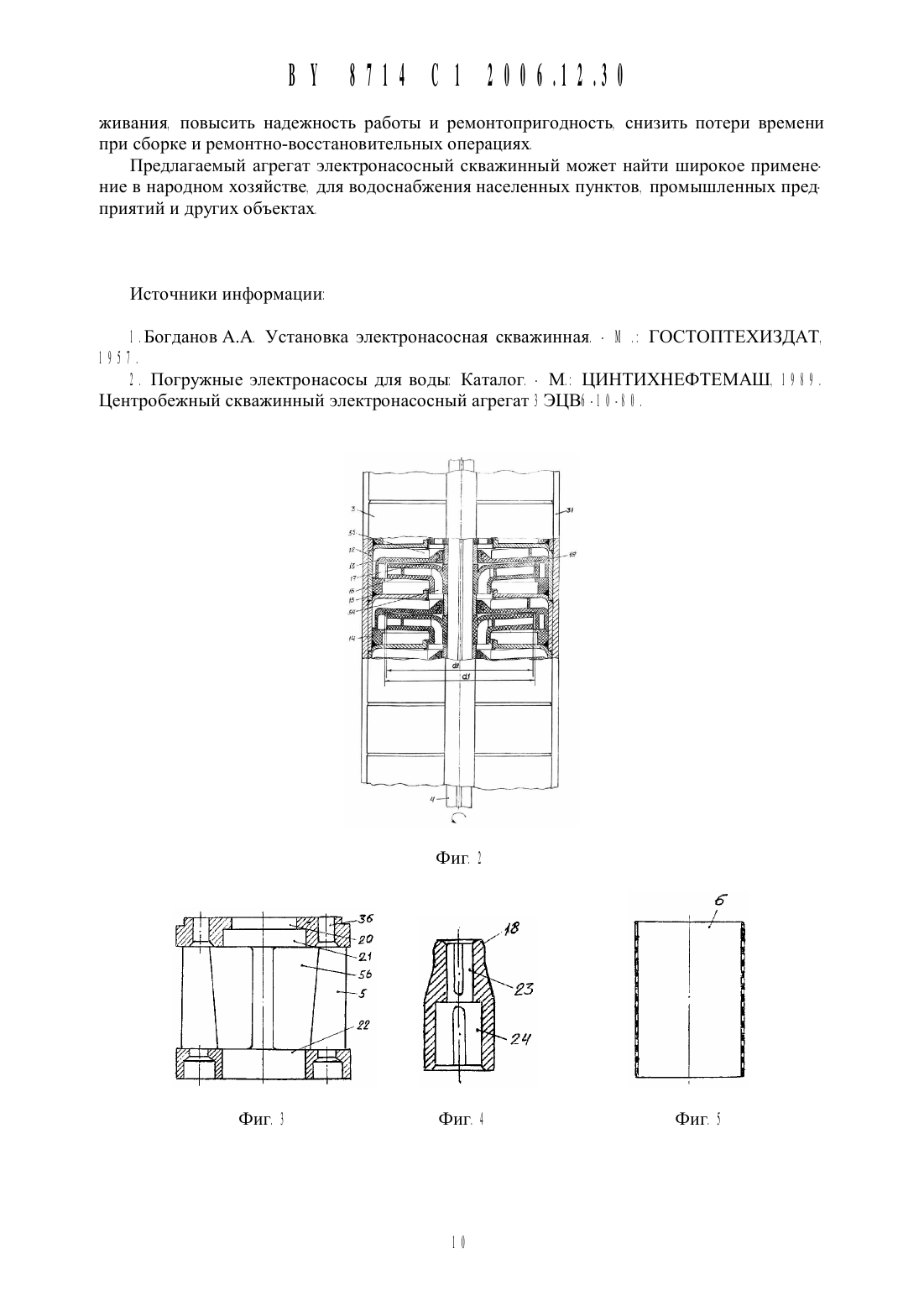

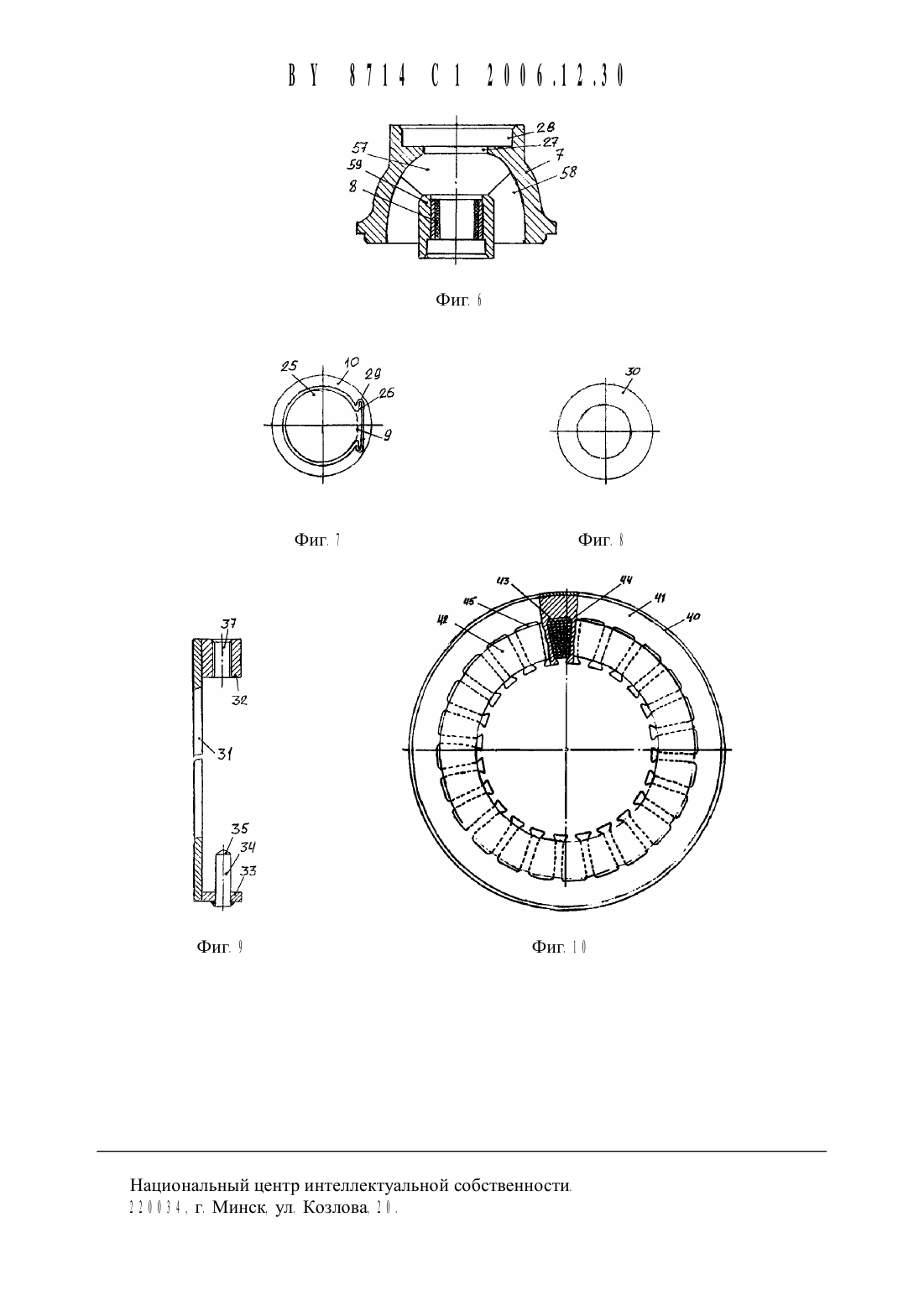

с быстросъемной фильтрующей сеткой. выполненной в виде цилиндра с перфорированной стенкой. корпусом для верхнего подшипника общего приводного вала. с установленным в нем обратным клапаном. водоотводом для направляющего аппарата верхней ступени. стяжными скобами для водоподвода и водоотвода. и электродвигатель с цилиндрическим корпусом. размещенными в этом корпусе статором. тремя включенными в звезду обмотками. каждая из которых состоит из Четырех последовательно соединенных катушек с витками медного провода размещенными в двух соответствующих пазах статора. фазнь 1 ми проводами к обмоткам статора. ротором. выходным валом ротора с установленным своим свободным верхним концом в переходной втулке. подшипниковыми узлами нижнего и верхнего концов выходного вала. охлаждающим устройством и шпильками для крепления на цилиндрическом корпусе подшипниковых узлов и водоподвода. отличающийся тем. что внутри водоподвода размещены быстросъемная фильтрующая сетка и вь 1 полненный бесподшипниковым нижний конец общего приводного вала рабочих колес. переходная втулка выполнена толстостенной и с удлиненными контактными участками для общего приводного вала рабочих колес и выходного вала ротора причем торцевая часть фильтрующей сетки установлена в кольцевой проточке. выполненной с тыльной стороны водоподвода концентрично верхнему центральному водозаборному отверстию. а нижнее центральное отверстие водоподвода выполнено диаметром меньшим. чем диаметр фильтрующей сетки обратный клапан выполнен в виде круглого выпуклого по центру облегченного лепестка с осью поворота. размещенной по касательной на его торцевой поверхности. при этом в корпусе для верхнего подшипника общего приводного вала рабочих колес насоса концентрично его выходному отверстию выполнено гнездо для обратного клапана. а в нижнем торце водоотвода выполнен паз для оси поворота обратного клапана. причем обратный клапан снабжен отдельной кольцевой уплотнительной прокладкой. размещенной под его нижней выпуклой частью в гнезде и прочно прижимаемой в нем нижним торцом водоподвода каждая стяжная скоба выполнена в виде вертикальной пластины длиною немногим меньше расстояния между водоподводом и водоотводом с консольно закрепленными на ней с одной стороны вверху и внизу горизонтальными пластинами. причем на верхней части нижней горизонтальной пластины закреплен вертикальный штифт с конусообразным ловителем на его свободном конце для соответствующего крепежного отверстия на водоподводе. а на верхней горизонтальной пластине выполнено резьбовое отверстие для соединительного болта. расположенного в соответствующем крепежном отверстии на водоотводеИзобретение относится к технике по отбору жидкости из скважин. например к обору дованию для водообеспечения населения. и может быть использовано в центробежных погружных электронасосахИзвестен агрегат 0 установка) электронасосный скважинный. содержащий насос погружной многоступенчатый центробежный с обоймой. направляющим аппаратом. рабочим колесом и распорной втулкой в каждой ступице. общим приводным валом рабочих колес. переходной втулкой на свободном конце общего приводного вала водоподводом для рабочего колеса нижней ступени. фильтрующей сеткой на водоподводе. корпусом для верхнего подшипника общего приводного вала обратным клапаном в корпусе для верхнего подшипника водоотводом для направляющего аппарата верхней ступени. стяжными скобами для водопровода и водоотвода и электродвигатель с цилиндрическим корпусом. размещенным в этом корпусе статором. тремя включенными в звезду обмотками с медными приводами в пазах статора. фазными подводами к обмоткам статора. ротором. вь 1 ходным валом ротора с установленным своим свободным концом также в переходную втулку. охлаждающим устройством и шпильками для крепления на цилиндрическом корпусе подшипниковых узлов и водоподвода 0 1 .К недостаткам этого агрегата относится то. что рабочие колеса И направляющие аппараты выполнены из металла в результате чего значительно увеличивается его масса.Кроме того. очень сложное выполнение обмоток с низким коэффициентом плотности укладки витков их проводов в пазах статора и сложная система масленого охлаждения электродвигателя с громоздкими устройствами герметизации. что увеличивает габариты агрегата и затраты на его изготовление. усложняет условия эксплуатации. снижает надежность и эффективность работыИзвестен агрегат электронасосный скважинный. содержащий насос погружной многоступенчатый центробежный с обоймой. направляющим аппаратом. рабочим колесом и распорной втулкой в каждой ступени. общим приводным валом рабочих колес. переходной втулкой на свободном конце общего приводного вала водоподводом для рабочего колеса нижней ступени. фильтрующей сеткой на водоподводе. корпусом для верхнего подшипника общего приводного вала. обратным клапаном в корпусе для верхнего подшипника водоотводом для направляющего аппарата верхней ступени. стяжными скобами для водопровода и водоотвода и электродвигатель с цилиндрическим корпусом. размещенным в этом корпусе статором. тремя включенными в звезду обмотками. состоящими каждая из четырех последовательно соединенных катушек и размещенными витками медного провода каждой из них в соответствующих пазах статора. фазными подводами к обмоткам статора. ротором. выходным валом ротора с установленным своим свободным концом также в переходную втулку. нижним и верхним подшипниковыми узлами вь 1 ходного вала. охлаждающим устройством и шпильками на цилиндрическом корпусе для крепления подшипниковых узлов и водоподвода 1 .Этот агрегат является самым близким к изобретению по технической сущности и достигаемому результатуОднако он также имеет определенные недостаткиВо-первых. в каждой ступени насоса применен из пластмассы громоздкий и толстостенный направляющий аппарат с малым внутренним диаметром. который ограничивает увеличение наружного диаметра соответствующего рабочего колеса также из пластмассы. а следовательно. ограничивается в связи с этим увеличение инерционных сил и напора что увеличивает длину и массу агрегата. повышает материальные затраты. изготовление. механические и гидравлические сопротивления. ток нагрузки. номинальную мощность электродвигателя. количество потребления электроэнергии и эксплуатационные затратыВо-вторых. размещение нижнего центрирующего подшипника общего приводного вала рабочих колес насоса непосредственно в водоподводе увеличивает как его длину и массу. так и агрегата. повышает материальные затраты. изготовление. механические и гидравлические сопротивления. ток нагрузки. номинальную мощность электродвигателя. количество потребления электроэнергии и эксплуатационные затраты. При этом переходная втулка выполнена с ограниченными возможностями и осуществляет только соединительные функции между общим приводным валом рабочих колес насоса и выходным валом ротора электродвигателяВ-третьих. фильтрующая сетка находится на наружной боковой поверхности водоподвода и крепится к нему с помощью винтов. однако при эксплуатации агрегата винты и резьбовые соединения сильно ржавеют. поэтому при ее съеме в процессе ремонта возникают большие затруднения. что увеличивает потери времени. ухудшает условия обслуживания и снижает ремонтопригодность агрегатаВ-четвертых. применение и расположение обрезиненного шарикового обратного клапана с большим диаметром в корпусе подшипника общего приводного вала рабочих колес насоса приводит к увеличению как его длины и массы. так и агрегата. повышает гидравлические сопротивления при открытии обратного клапана и преодоления его сравнительно большой массы. ток нагрузки. номинальную мощность электродвигателя. количество потребления электроэнергии и эксплуатационные затраты Кроме того. в процессе экс 00 0714 01 2000.12.30плуатации резиновая оболочка на металлическом шарике быстро изнашивается. отделяется. создает закупорку водоотвода и прекращение подачи воды на поверхность. в результате чего происходит чрезмерное увеличение тока нагрузки и перегорание проводов обмотки при несвоевременном отключении напряжения электросети и длительной работе электродвигателя в такой ситуации. что значительно увеличивает потери времени и затраты на ремонтно-восстановительнь 1 е работы. снижает надежность эксплуатации агрегата.В-пятых. конструктивное выполнение стяжной скобы с длиною. превышающей расстояние между водоподвом и водоотводом. создает затруднения при размещении закрепленной на ней сверху длинной шпильки в ограниченном по высоте лабиринте в верхней части корпуса для верхнего подшипника и установке ее в соответствующее крепежное отверстие на водоотводе. что значительно увеличивает потери времени при сборке. ухудшает условия обслуживания и ремонтопригодность агрегатаВ-шестых. повышенное значение тока нагрузки из-за большого количества подвижных узлов и деталей подшипники рабочие колеса. общий приводной вал рабочих колес. обратный клапан. ротор. выходной вал ротора распорные втулки и переходная втулка) и создаваемые ими большие механические и гидравлические сопротивления привели к увеличению диаметра проводов в обмотках статора. уменьшению количества витков в пазах статора из-за большого диаметра проводов и уменьшению в связи с этим плотности их укладки. удлинению статора и пазов в нем. увеличению длины и массы электродвигателя и агрегата в целом. повышению номинальной мощности электродвигателя. количества потребления электроэнергии и эксплуатационных затрат.Задачей изобретения является уменьшение длины и массы агрегата при сохранении его производительности и напора. снижение материальных затрат. упрощение конструкций и кинематических связей. удешевление изготовления. улучшение условий обслуживания. повышение ремонтопригодности и надежности работы. снижение тока нагрузки и номинальной мощности электродвигателя. количества потребления электроэнергии и эксплуатационных затрат.Эта задача решается за счет того. что в предлагаемом агрегате электронасосном скважинном. содержащем погружной многоступенчатый центробежный насос с обоймой. направляющим аппаратом. рабочим колесом и распорной втулкой в каждой ступени. общим приводным валом рабочих колес с установленной на его нижнем конце переходной втулкой. водоподводом для рабочего колеса нижней ступени с быстросъемной фильтрующей сеткой. выполненной в виде цилиндра с перфорированной стенкой. корпусом для верхнего подшипника общего приводного вала с установленным в нем обратным клапаном. водоотводом для направляющего аппарата верхней ступени. стяжными скобами для водоподвода и водоотвода. и электродвигатель с цилиндрическим корпусом. размещенными в этом корпусе статором. тремя включенными в звезду обмотками. каждая из которых состоит из четырех последовательно соединенных катушек с витками медного провода. размещенными в двух соответствующих пазах статора. фазными проводами к обмоткам статора. ротором. выходным валом ротора с установленным своим свободным верхним концом в переходной втулке. подшипниковыми узлами нижнего и верхнего концов вь 1 ходного вала. охлаждающим устройством и шпильками для крепления на цилиндрическом корпусе подшипниковых узлов и водоподвода. в соответствии с изобретением внутри водоподвода размещены быстросъемная фильтрующая сетка и выполненный бесподшипниковь 1 м нижний конец общего приводного вала рабочих колес. переходная втулка вь 1 полнена толстостенной и с удлиненными контактными участками для общего приводного вала рабочих колес и выходного вала ротора причем торцевая часть фильтрующей сетки установлена в кольцевой проточке. выполненной с тыльной стороны водоподвода концентрично верхнему центральному водозаборному отверстию. а нижнее центральное отверстие водоподвода выполнено диаметром меньшим. чем диаметр фильтрующей сетки обратный клапан выполнен в виде круглого выпуклого по центру облегченного лепестка сосью поворота. размещенной по Касательной на его торцевой поверхности. при этом в корпусе для верхнего подшипника общего приводного вала рабочих колес насоса концентрично его выходному отверстию выполнено гнездо для обратного клапана. а в нижнем торце водоотвода выполнен паз для оси поворота обратного клапана. причем обратный клапан снабжен отдельной кольцевой уплотнительной прокладкой. размещенной под его нижней выпуклой частью в гнезде и прочно прижимаемой в нем нижним торцом водоподвода каждая стяжная скоба выполнена в виде вертикальной пластины длиною немногим меньше расстояния между водоподводом и водоотводом с консольно закрепленными на ней с одной стороны вверху и внизу горизонтальными пластинами. причем на верхней части нижней горизонтальной пластины закреплен вертикальный штифт с конусообразным ловителем на его свободном конце для соответствующего крепежного отверстия на водоподводе. а на верхней горизонтальной пластине выполнено резьбовое отверстие для соединительного болта. расположенного в соответствующем крепежном отверстии на водоотводеНа основании приведенных данных и сопоставления заявляемого объекта с аналогом и прототипом видно. что предложенные технические решения соответствуют критерию изобретательский уровень и являются новыми. а их промышленная применимость подтверждается приведенным ниже подробным описанием конструктивного выполнения предлагаемого агрегата и принципа его работы.На фиг. 0 изображен общий вид предлагаемого агрегата электронасосного скважинного. на фиг. 2 - расположение в каждой ступени насоса направляющего аппарата с увеличенным внутренним диаметром и рабочего колеса с увеличенным наружным диаметром. на фиг. 3 - водоподвод с возможностью безподшипникового размещения внутри общего приводного вала рабочих колес насоса и компактной облегченной и быстросъемной фильтрующей сетки. на фиг 0 - переходная втулка с повышенными функциональными возможностями для общего приводного вала рабочих колес насоса выходного вала ротора электродвигателя. на фиг. 5 - фильтрующая сетка. на фиг. 0 - корпус для верхнего подшипника общего приводного вала рабочих колес насоса с возможностью применения плоского обратного клапана. на фиг 7 - расположение плоского обратного клапана на нижнем торце водоотвода на фиг. 0 - кольцевая уплотнительная прокладка для плоского обратного клапана на фиг. 0 - укороченная стяжная скоба для водоподвода и водоотвода. на фиг. 0 0 - статор электродвигателя с меньшим диаметром проводов в катушках обмоток и большим количеством витков проводов в укороченных пазах статора.Предлагаемый агрегат электронасосный скважинный состоит из насоса 0 погружного многоступенчатого центробежного и электродвигателя 2 .Насос 0 содержит ступени 3 . общий приводной вал 0. водоподвод 5 с фильтрующей сеткой 0. корпус 7 для верхнего подшипника 0 и обратного клапана 0. водоотвод 00 и стяжные скобы 0 0 для водоподвода 5 и водоотвода 0 0 .Причем каждый направляющий аппарат и каждое рабочее колесо выполнены с увеличенными соответственно внутренним 0 0 и наружным 0 2 диаметрами за счет уменьшения толщины стенок во всех направляющих аппаратах и обеспечения увеличения центробежных сил и напора в каждой ступени и уменьшения общего количества ступеней в насосе. что позволило значительно уменьшить длину и массу агрегата. механические и гидравлические сопротивлении. ток нагрузки и номинальную мощность электродвигателя количество потребления электроэнергии. удешевить изготовление. уменьшить материальные и эксплуатационные затраты.Компенсирующее 0 0 и уплотнительное 0 5 кольца предназначены для обеспечения надежной фиксации направляющего аппарата 0 3 в обойме 0 2 .Кроме того. компенсирующее кольцо 0 0 устраняет пустоту в обойме 0 2 и устраняет образующиеся в ней завихрения воды. благодаря чему значительно уменьшаются гидрав
