Устройство и способ измерения прогиба удлиненного тела

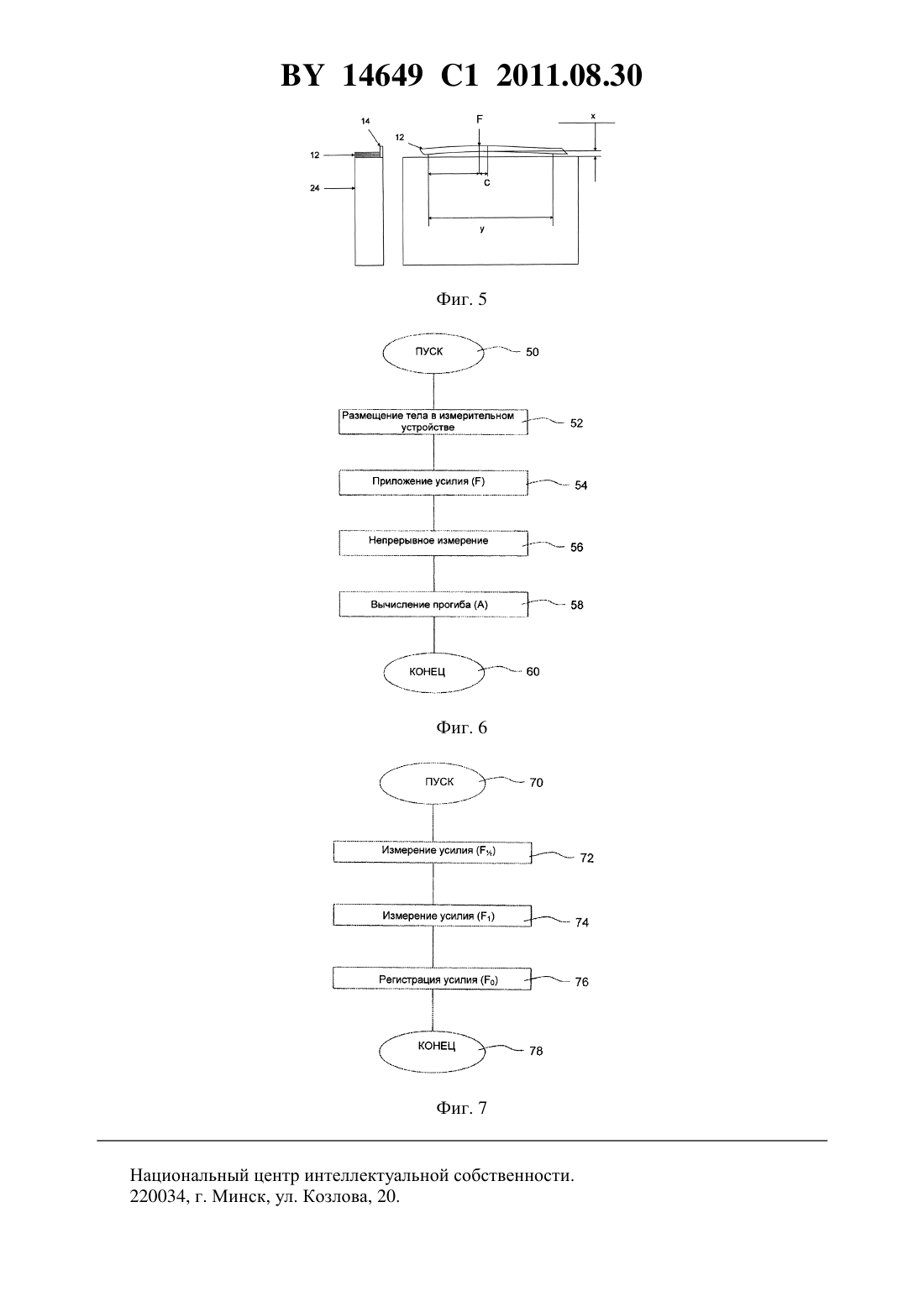

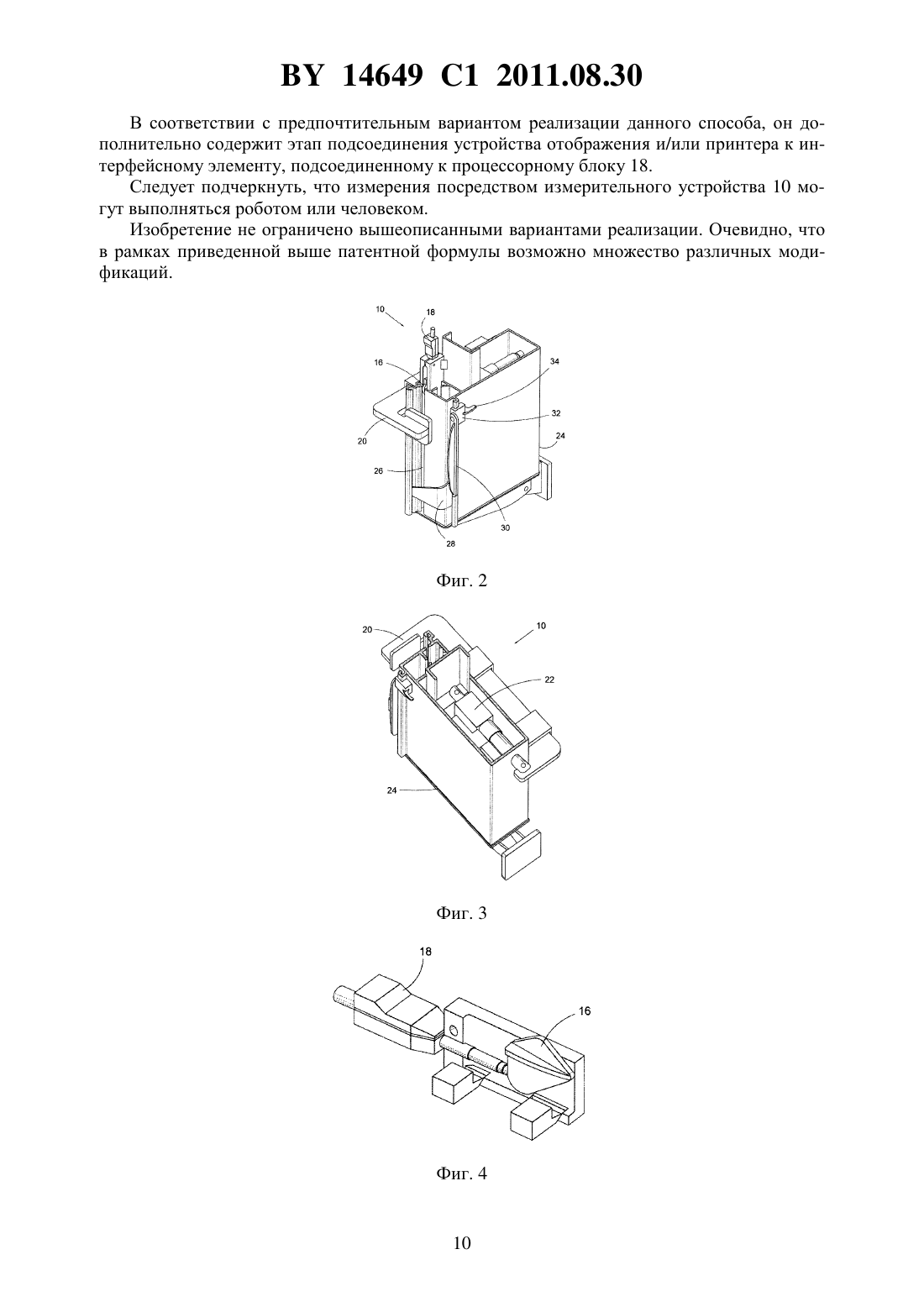

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО И СПОСОБ ИЗМЕРЕНИЯ ПРОГИБА УДЛИНЕННОГО ТЕЛА(57) 1. Устройство (10) для измерения прогибаудлиненного тела (12), содержащее удлиненную балку (24) с удлиненным опорным элементом (14) для размещения вплотную к нему длинной стороны удлиненного тела (12), элемент (20) приложения усилияс помощью блока задания усилияк точке равновесия (С) удлиненного тела (12) по направлению к балке (24), элемент регистрации приложенного усилия , смонтированный на элементе (20), а также калибруемый измерительный элемент (16), выполненный с возможностью перемещения вплотную к удлиненному телу (12) вдоль его продольной оси с помощью блока привода измерительного устройства (10), подсоединенный с целью передачи цифровых сигналов к процессорному блоку (18), выполненному с возможностью автоматического измерения прогибас учетом результатов измерения расстояния 14649 1 2011.08.30 между удлиненным телом (12) и опорным элементом (14) и расстояниямежду двумя точками контакта удлиненного тела (12) с опорным элементом (14), непрерывно получаемых в процессе указанного перемещения измерительного элемента (16). 2. Устройство (10) по п. 1, отличающееся тем, что блок задания усилиявыполнен с возможностью передачи усилияна элемент (20) приложения усилия посредством исполнительного механизма (22). 3. Устройство (10) по п. 1 или 2, отличающееся тем, что в балке (24) выполнен продольный паз (26) для перемещения в нем измерительного элемента (16). 4. Устройство (10) по п. 1 или 2, отличающееся тем, что блок привода для перемещения измерительного элемента (16) содержит двигатель и зубчато-ременную передачу. 5. Устройство (10) по п. 1 или 2, отличающееся тем, что блок привода для перемещения измерительного элемента (16) содержит электродвигатель, а также датчики импульсов и положения измерительного элемента (16). 6. Устройство (10) по п. 1 или 2, отличающееся тем, что содержит упорный элемент(28) с регулируемым положением вдоль продольной оси измерительного устройства (10) для прижима вплотную к нему одного из коротких концов удлиненного тела (12). 7. Устройство (10) по п. 1 или 2, отличающееся тем, что содержит интерфейсный элемент, подсоединенный к процессорному блоку (18) и выполненный с возможностью подсоединения к нему, например, устройства отображения и принтера. 8. Устройство (10) по п. 6, отличающееся тем, что содержит интерфейсный элемент,подсоединенный к процессорному блоку (18) и выполненный с возможностью подсоединения к нему, например, устройства отображения и принтера. 9. Способ измерения прогибаудлиненного тела (12) посредством устройства (10) по любому из пп. 1-8, в котором размещают длинную сторону удлиненного тела (12) вплотную к удлиненному опорному элементу (14) устройства (10), расположенному вдоль удлиненной балки (24) устройства (10) калибруют измерительный элемент (16) устройства (10) прикладывают к точке равновесия (С) удлиненного тела (12) по направлению к балке(24) заданное усилиепосредством элемента (20) приложения усилия измерительного устройства (10) перемещают измерительный элемент (16) вплотную к удлиненному телу (12) вдоль его продольной оси и непрерывно измеряют расстояниемежду удлиненным телом (12) и опорным элементом (14) и расстояниемежду двумя точками контакта удлиненного тела (12) с опорным элементом (14) и передают результаты указанных измерений в виде цифровых сигналов с измерительного элемента (16) в процессорный блок (18) измерительного устройства (10) для автоматического измерения процессорным блоком (18) прогиба . 10. Способ по п. 9, отличающийся тем, что к удлиненному телу в качестве заданного усилияприкладывают усилие, принятое соответствующим половине веса тела человека (Р), и измеряют прогибпри этом усилии, затем дополнительно прикладывают усилие (1), принятое соответствующим полному весу тела человека , измеряют прогиб(1) при этом усилии, а затем прикладывают усилие (0), полностью устраняющее прогиб,и регистрируют усилие (0). 11. Способ по п. 9 или 10, отличающийся тем, что перемещение измерительного элемента (16) осуществляют посредством блока привода измерительного устройства (10). 12. Способ по п. 9 или 10, отличающийся тем, что усилиеприкладывают с помощью блока задания усилияизмерительного устройства (10). 13. Способ по п. 11, отличающийся тем, что перемещение измерительного элемента(16) осуществляют посредством двигателя и зубчато-ременной передачи. 14649 1 2011.08.30 14. Способ по п. 11, отличающийся тем, что перемещение измерительного элемента(16) осуществляют посредством электродвигателя с датчиками импульсов и положения измерительного элемента (16). 15. Способ по п. 9 или 10, отличающийся тем, что один из коротких концов удлиненного тела (12) вплотную прижимают к упорному элементу (28) с регулируемым положением вдоль продольной оси измерительного устройства (10). 16. Способ по п. 9 или 10, отличающийся тем, что результаты измерения прогибавыводят на подсоединенное посредством интерфейсного элемента к процессорному блоку Область техники, к которой относится изобретение Настоящее изобретение относится в соответствии с его первым аспектом к измерительному устройству для измерения прогиба удлиненных тел. В соответствии со вторым аспектом настоящее изобретение относится к способу измерения прогиба удлиненных тел. Предпосылки создания изобретения Отсутствие надежного способа измерения прогиба в основном удлиненных тел, и в частности лыж, является серьезной проблемой. В данном контексте удлиненным телом могут быть различного типа доски, балки, плоские пружины, мачты, стойки, столбы, валы и т.п. Ниже описание будет сфокусировано на лыжах. Никогда не существует двух абсолютно одинаковых лыж, они всегда индивидуальны,поскольку они изготавливаются в виде многослойного изделия, состоящего из композита и материала сердцевины. Переменными факторами, определяющими свойства лыж, которые существенно зависят от композитного материала, как например кривая прогиба,жесткость лыжи, являются тип волокна, процентное содержание волокна, связующий материал, направление армирования, материал сердцевины и адгезия между каждым слоем материала. Кроме того, существуют также условия производства с меняющимися параметрами и их влиянием на готовое изделие. Лыжи изготавливаются методом прессования, когда в технологии используются нагрев и давление. Изделие и материал создаются одновременно, при этом существуют естественные отклонения, которые можно обнаружить в окончательно отделанном изделии. Оно всегда меняется, однако величина и степень, а также причины отклонений для разных лыж могут быть различными. Лыжи могут быть изготовлены по специальному заказу с теоретическим выбором размеров и технологических режимов в зависимости от заданной жесткости и/или для получения заданной конкретной кривой прогиба. Однако в производстве затруднительно измерять и определять кривую прогиба. После отгрузки лыж в розничную продажу вообще невозможно измерить прогиб, поскольку там способы измерения отсутствуют. Проблемой является отсутствие строго определенной кривой прогиба. Говорят о правильном прогибе, однако невозможно ни изобразить его графически, ни определить хоть как-нибудь. Нет никакой возможности сравнить кривые прогиба у существующей пары лыж для конкретного состояния снега с целью рассортировать или отобрать контролируемым образом пару новых лыж, имеющих конкретно одинаковые или конкретно разные свойства. Большой интерес к этому проявляют следующие категории лиц лыжники, тренеры,смазчики лыж, изготовители, оптовые дилеры, розничные продавцы. Среди лыжников, входящих в мировую элиту, опытных любителей и просто любителей существует большая заинтересованность в том, чтобы иметь возможность конкретно определять кривую прогиба. Это необходимо для того, чтобы уметь оптимизировать соот 3 14649 1 2011.08.30 ношение между скользящей поверхностью лыжи и той частью лыжи, которая покрывается различными мазями с целью обеспечить сцепление под давлением лыжника на подъемах. У всех лыжников в мире считается исключительно важным подобрать для каждого лыжника правильный прогиб. Кривая прогиба влияет в том числе на длину и положение участка, где на беговую поверхность должна быть нанесена удерживающая смазка. Элитные лыжники иногда вынуждены перепробовать сотню различных лыж, прежде чем им удастся выявить две лыжи, которые имеют одинаковые свойства и одинаковую кривую прогиба. В настоящее время две лыжи помещают рядом на плоское основание, предпочтительно в помещении. Лыжник становится на лыжи так, чтобы вес тела был равномерно распределен между обеими лыжами. Лыжник переносит вес тела на одну лыжу с целью попытаться имитировать ситуацию бега на лыжах и стремится убрать прогиб до контакта с основанием, чтобы добиться сцепления смазки, после чего производится следующее. Щуп толщиной обычно 0,2 мм проводится рукой от задней части лыжи к передней до момента, когда начнет ощущаться сопротивление и небольшое защемление. Затем от пятки лыжи вперед до приблизительной точки лыжи, где щуп начал контактировать с лыжей,наносится смазка на участке рекомендуемой эмпирически и произвольной длины, или же рекомендуется опробовать другую лыжу и т.д. После этого лыжник надавливает на лыжу изо всех сил, чтобы проверить, может ли быть зажат щуп толщиной 0,2 мм, что должно имитировать его действия на лыжне, когда он давит на лыжи для достижения сцепления благодаря тому, что удерживающая смазка сцепляется с основанием. Этот способ применяется в настоящее время в магазинах, тренерами и другими заинтересованными сторонами во всем мире. На заводах с помощью традиционных промышленных измерительных машин, имеющихся на некоторых заводах, можно определять параметры прогиба, используя, например,измерительный зонд. Однако различные существующие способы и машины очень дороги и требуют капитальных затрат порядка от нескольких сотен тысяч до миллиона шведских крон. Кроме того, этот способ является очень медленным, что значит, что из-за высокой стоимости нельзя обмерить и промаркировать все лыжи, так как никто или почти никто не будет их покупать, кроме мировой элиты, которая постоянно вынуждена опробовать множество лыж, не зная, какова у них кривая прогиба. Ощущения и результаты лыжника в значительной степени основываются на прогибе,который является решающим фактором и основой работы лыж вообще и с нанесенной под прогибом удерживающей смазкой, способной обеспечить сцепление на подъемах при одновременном сохранении оптимальной скользящей поверхности. Ни один лыжник сегодня не знает, какая у его лыж кривая прогиба, поскольку у лыжников не существует представления о форме или принципах кривой прогиба. Даже у изготовителей лыж каждые два человека имеют собственное мнение о том, как быть с кривой прогиба, или о связанных с ней параметрах. Конфигурация так называемого прогиба есть нечто, что ощущается и воспринимается без размеров или четкого описания. Иногда прогиб может быть описан через линейные размеры, но при этом не учитывается его длина при конкретной нагрузке или геометрия кривой на виде сбоку при конкретной нагрузке. Примеры последствий отсутствия эффективного и точного способа измерения и определения кривой прогиба Следовательно, сегодня невозможно измерить существующие лыжи, которые кажутся сравнительно хорошими, и определить, как надо изменить прогиб для получения оптимальных ощущений или результатов при конкретных условиях на лыжной трассе. Только путем практической оценки на лыжных трассах, а также предварительных суждений и после сотен испытаний, может быть, удастся добиться требуемого результата. 14649 1 2011.08.30 Для магазинов это очень трудоемкий процесс, ухудшающий электрические показатели, потому что для продажи лыж требуется больше работников. Если лыжи не держат на лыжне, то это приводит к проскальзыванию лыж назад и неприятным ощущениям при беге на лыжах, причем кто-то вынужден будет сойти с дистанции из-за преждевременной усталости и не пройти все намеченное расстояние. Результаты лыжников-спортсменов значительно ухудшаются. Кто-то может испытывать плохое скольжение из-за того, что прогиб лыж исчезает до контакта при слишком малой нагрузке, и тогда лыжи тормозят, при этом удерживающая смазка быстро стирается за счет износа, после чего лыжи проскальзывают назад. От изготовителей до розничных магазинов - везде на складах остается большое количество лыж, которые не были проданы, так как их невозможно было испытать для продажи простым или быстрым способом. Всем хочется иметь возможность быстро и просто определять очень важную кривую прогиба с большой точностью, но никто не может сегодня делать это просто, быстро или дешево. Краткое изложение сущности изобретения Задачей настоящего изобретения является решение вышеупомянутых проблем. В соответствии с настоящим изобретением, согласно его первому аспекту предусматривается измерительное устройство для измерения прогиба удлиненных тел. Измерительное устройство содержит опорный элемент, к которому должно быть прижато удлиненное тело. Далее, измерительное устройство содержит измерительный элемент, перемещающийся вдоль продольной оси удлиненного тела с помощью блока привода, входящего в измерительное устройство, при этом измерительный элемент перед измерением калибруется и подсоединяется к процессорному блоку для обработки результатов измерений. Кроме того, измерительное устройство содержит элемент передачи усилия для приложения к удлиненному телу заданного усилия , где 0 , при этом приложенное усилие регистрируется элементом измерения усилия, смонтированным на элементе передачи усилия. Измерительный элемент, будучи плотно прижат к удлиненному телу и двигаясь вдоль его продольной оси, непрерывно измеряет длинуи высотумежду удлиненным телом и измерительным устройством и передает цифровой сигнал в процессорный блок, который вычисляет прогиб. Преимуществом данного измерительного устройства является то, что прогиб может быть измерен быстро, просто и с высокой точностью. Другим преимуществом данного измерительного устройства является то, что оно занимает мало места и легко может быть смонтировано вертикально, например, на стене или может быть размещено горизонтально как для постоянной эксплуатации, так и для временной. Измерительное устройство очень просто калибруется с помощью простой рукоятки, не требуя никаких точных знаний относительно лыжного спорта или измерения лыж. В этой связи дополнительное преимущество достигается в том случае, если измерительное устройство дополнительно содержит блок ввода усилия, посредством которого вводится заданное усилие , а также исполнительный механизм, подсоединенный к элементу передачи усилия, при этом заданное усилиеприкладывается с помощью данного исполнительного механизма. Кроме того, преимуществом в этой связи является то, что измерительное устройство содержит балку, снабженную продольным пазом, в котором перемещается измерительный элемент. В этой связи дополнительное преимущество достигается в том случае, если блок привода для перемещения измерительного элемента содержит двигатель и зубчато-ременную передачу. В соответствии с другим вариантом реализации преимущество достигается в том случае, если блок привода для перемещения измерительного элемента содержит электродвигатель, имеющий датчики импульсов и положения. 5 14649 1 2011.08.30 Кроме того, преимуществом в этой связи является то, что измерительное устройство дополнительно содержит упорный элемент, регулируемый вдоль продольной оси измерительного устройства, к которому поджимается один из узких концов удлиненного тела. В этой связи дополнительное преимущество достигается в том случае, если измерительное устройство дополнительно содержит интерфейсный элемент, подсоединенный к процессорному блоку, причем к этому интерфейсному элементу могут быть подсоединены, например, устройство отображения и принтер. Вышеупомянутые проблемы решаются также посредством способа измерения прогиба удлиненного тела в соответствии с настоящим изобретением. Этот способ реализуется с помощью измерительного устройства и содержит следующие этапы размещение удлиненного тела вплотную к опорному элементу, входящему в измерительное устройство калибровку измерительного элемента, входящего в измерительное устройство приложение к удлиненному телу заданного усилия , где 0 , посредством элемента передачи усилия непрерывное измерение длиныи высотымежду удлиненным телом и измерительным устройством посредством измерительного элемента, который поджимается к удлиненному телу и движется вдоль него и передачу измерительным элементом цифрового сигнала в процессорный блок, входящий в измерительное устройство, который вычисляет прогиб. Преимуществом данного способа является возможность быстро, просто и с высокой точностью измерять прогиб. Другим преимуществом является то, что данный способ пригоден как для постоянных, так и для временных измерений. В этой связи преимущество достигается в том случае, если способ дополнительно содержит следующие этапы приложение усилия (1/2), соответствующего половине веса тела человека (Р), посредством элемента передачи усилия, а также измерение прогиба (1/2) при данном усилии(1/2) посредством измерительного элемента приложение усилия (1), соответствующего полному весу тела человека (Р), посредством элемента передачи усилия, а также измерение прогиба (1) при данном усилии (1) посредством измерительного элемента и приложение усилия (0), которое сводит прогиб (0) к нулю, а также регистрация данного усилия (0). Кроме того, преимуществом в этой связи является, если способ дополнительно содержит следующий этап перемещение измерительного элемента посредством блока привода, входящего в измерительное устройство. В этой связи дополнительное преимущество достигается в том случае, если данный способ дополнительно содержит следующий этап введение указанного усилияпосредством блока ввода усилия, входящего в измерительное устройство. Кроме того, преимуществом в этой связи является, если этап перемещения дополнительно содержит следующий этап перемещение измерительного элемента посредством двигателя и зубчато-ременной передачи. Согласно другому варианту реализации, преимущество достигается, если этап перемещения содержит следующий этап перемещение измерительного элемента посредством электродвигателя, имеющего датчики импульса и положения. Дополнительное преимущество в этой связи достигается, если данный способ дополнительно содержит следующий этап 6 14649 1 2011.08.30 размещение узкого конца удлиненного тела вплотную к упорному элементу, регулируемому вдоль продольной оси измерительного устройства. Кроме того, преимуществом в этой связи является, если данный способ дополнительно содержит следующий этап подсоединение устройства отображения и/или принтера к интерфейсному элементу,подсоединенному к процессорному блоку. Следует подчеркнуть, что когда в настоящей заявке используется выражение содержит/содержащий, то оно служит для указания присутствия соответствующих средств,этапов или компонентов, но не исключает присутствия одного или нескольких других средств, блоков, этапов, компонентов или групп. Далее будут описаны варианты реализации настоящего изобретения со ссылками на прилагаемые чертежи, где на фиг. 1 показано аксонометрическое изображение измерительного устройства в соответствии с настоящим изобретением на фиг. 2 показано аксонометрическое изображение (частично в разрезе) измерительного устройства, изображенного на фиг. 1 на фиг. 3 показано другое аксонометрическое изображение (частично в разрезе) измерительного устройства, изображенного на фиг. 1 на фиг. 4 показано аксонометрическое изображение, среди прочего, измерительного элемента, входящего в измерительное устройство, изображенное на фиг. 1 на фиг. 5 схематически показано, как производится измерение прогиба лыжи на фиг. 6 показана блок-схема способа измерения прогиба удлиненного тела в соответствии с настоящим изобретением и на фиг. 7 показана блок-схема дополнительных этапов, которые могут содержаться в данном способе, когда удлиненным телом является лыжа. Подробное описание вариантов осуществление изобретения На фиг. 1-3 показаны различные аксонометрические виды измерительного устройства 10 для измерения прогиба (А) удлиненного тела 12. Удлиненное тело 12 не показано на фиг. 1-4, а изображено только на фиг. 5. На фиг. 2 и 3 измерительное устройство показано частично в разрезе. Измерительное устройство 10 содержит опорный элемент 14, к которому должно быть прижато удлиненное тело 12. Кроме того, измерительное устройство 10 содержит измерительный элемент 16, который может перемещаться вдоль продольной оси удлиненного тела 12 с помощью блока привода (не показан), входящего в измерительное устройство 10. Измерительный элемент 16 подсоединяется к процессорному блоку 18 для обработки результатов измерений. Перед измерением измерительный элемент 16 калибруется. Кроме того, измерительное устройство 10 содержит элемент передачи усилия 20 для приложения заданного усилия , где 0 , к удлиненному телу 12, причем приложенное усилиерегистрируется посредством элемента измерения усилия, смонтированного на элементе передачи усилия 20. Элемент измерения усилия может представлять собой, например, тензометрический датчик, комплект пружин с предварительным натягом, снабженный электронным блоком для регистрации положения и, соответственно,усилия, или цилиндр с поршнем, где в качестве меры усилия измеряется избыточное давление в цилиндре. Измерительный элемент 16 поджимается к удлиненному телу 12, перемещается вдоль его продольной оси, непрерывно измеряя длинуи высоту(фиг. 5) между удлиненным телом 12 и измерительным устройством 10, и передает цифровой сигнал в процессорный блок 18, который вычисляет прогиб . Кроме того, измерительное устройство 10 содержит блок ввода усилия (не показан), посредством которого вводится заданное усилие . Как показано на фиг. 3, измерительное устройство 10 содержит исполнительный механизм 22, подсоединенный к элементу передачи усилия 20. С помощью исполнительного механизма 22 прикладывается заданное усилие . 14649 1 2011.08.30 Кроме того, измерительное устройство 10 содержит балку 24, снабженную продольным пазом 26, в котором перемещается измерительный элемент 16. В соответствии с одним из вариантов реализации блок привода для перемещения измерительного элемента 16 содержит двигатель и зубчато-ременную передачу. В соответствии с другим вариантом реализации блок привода для перемещения измерительного элемента 16 содержит электродвигатель, имеющий датчики импульсов и положения. Кроме того, измерительное устройство 10 содержит упорный элемент 28, регулируемый вдоль продольной оси измерительного устройства 10, к которому поджимается один из узких концов удлиненного тела 12. Как упрощенно показано на фиг. 2, упорный элемент 28 соединен с планкой 30 для регулировки высоты упорного элемента 28. Планка 30,в свою очередь, соединена с тормозным ползуном 32, подсоединенным к тормозному рычагу 34, который служит для фиксации упорного элемента 28 на подходящей высоте. Кроме того, измерительное устройство 10 содержит интерфейсный элемент (не показан), подсоединенный к процессорному блоку 18, при этом к интерфейсному элементу могут быть подсоединены, например, устройство отображения и принтер. На фиг. 5 схематически показано, как производится измерение прогибаудлиненного тела 12, в данном случае, в виде лыжи 12. Как было указано ранее,означает высоту между лыжей 12 и измерительным устройством 10, аозначает длину между точками контакта лыжи 12 с измерительным устройством 10.означает точку равновесия (центр тяжести) лыжи 12, аозначает точку приложения усилия . В ходе возвратно-поступательного перемещения измерительный зонд изнутри балки считывает высотупри заданном усилии , при этом регистрируются точки, гдеравняется нулю (расстояние -). Дуга окружности вычисляется автоматически с помощью компьютерного блока, смонтированного в балке. Измерительный зонд 16 передает данные с беговой поверхности лыжи на цифровой индикатор 18, который непрерывно считывает значения в вертикальном направлении, в то время как перемещение измерительного зонда 16 вдоль лыжи осуществляется автоматически посредством только одной управляющей команды из компьютерного блока. Продольное перемещение производится двигателем с зубчато-ременной передачей или аналогичным устройством. Блок с измерительным зондом, смонтированным внутри балки, приводит в движение электродвигатель, имеющий датчики импульсов и положения. Измерительный зонд 16 может получать данные с беговой поверхности лыжи через канавку 26 в балке 24. Требуемое усилие задается посредством блока ввода усилия и прикладывается с помощью электрического исполнительного механизма 22. Заданное усилие измеряется, когда прогиб равняется нулю, т.е. оно равняется усилию давления, которое создает лыжник,когда прогиб исчезает. Могут быть подсоединены принтер и устройство отображения. Данные и результаты могут быть представлены в виде кривой, а также в численном виде. Выбранным способом представляется информация о положении, длине и геометрии прогиба, т.е. об ощущениях лыжника, выраженная в виде графического изображения и длины, а также положения участков смазки. По беспроводному каналу связи и через стационарную сеть данные могут быть переданы в базу данных для сравнения, расчетов и анализа. Процесс измерения длится меньше минуты. Благодаря тому что данное устройство локально или через распределенную компьютерную сеть, по беспроводному каналу связи и через стационарное соединение может осуществлять обмен данными и информацией с базой данных, результаты различных измерений можно сравнивать с текущими измерениями. Это означает, что вне зависимости от того, где или кем производились измерения, кривые прогиба всегда будут сопоставимы, если используются одни и те же принципиальные определения. 8 14649 1 2011.08.30 Могут быть проанализированы и сопоставлены ощущения лыжника, ранее испытывавшего лыжи с другими кривыми прогиба. Из этого могут быть сделаны соответствующие выводы, и ощущения от кривой прогиба требуемых лыж могут быть выражены в графическом виде. На фиг. 6 показана блок-схема способа измерения прогибаудлиненного тела 12 в соответствии с настоящим изобретением. Данный способ реализуется посредством измерительного устройства 10 (фиг. 1-5). Способ начинается с блока 50. Затем способ продолжается блоком 52 с этапом размещения удлиненного тела 12 вплотную к опорному элементу 14, входящему в измерительное устройство 10. Затем способ продолжается блоком 53 с этапом калибровки измерительного элемента 16, входящего в измерительное устройство 10. Затем способ продолжается блоком 54 с этапом приложения к удлиненному телу 12 заданного усилия , где 0 , посредством элемента передачи усилия 20,входящего в измерительное устройство 10. Затем способ продолжается блоком 56 с этапом непрерывного измерения длиныи высотымежду удлиненным телом 12 и измерительным устройством 10 посредством измерительного элемента 16, который поджимается к удлиненному телу 12 и перемещается вдоль него. Затем способ продолжается блоком 58 с этапом передачи измерительным элементом 16 цифрового сигнала в процессорный блок 18, входящий в измерительное устройство 10, при этом процессорный блок 18 вычисляет прогиб (А). Способ заканчивается блоком 60. На фиг. 7 показана блок-схема дополнительных этапов, которые могут содержаться в способе, когда удлиненным телом 12 является лыжа 12. Способ начинается с блока 70. Затем способ продолжается блоком 72 с этапом приложения усилия (1/2), соответствующего половине веса тела человека , посредством элемента передачи усилия 20, а также измерения прогиба (1/2) при этом усилии (1/2) посредством измерительного элемента 16. Затем способ продолжается блоком 74 с этапом приложения усилия (1), соответствующего полному весу тела человека , посредством элемента передачи усилия 20, а также измерения прогиба (1) при этом усилии (1) посредством измерительного элемента 16. Затем способ продолжается блоком 76 с этапом приложения усилия (0), при котором прогиб(0) становится равным нулю, а также регистрации этого усилия (0). Способ заканчивается блоком 78. В соответствии с предпочтительным вариантом реализации данного способа, он дополнительно содержит этап регистрации приложенного усилия посредством элемента измерения усилия, смонтированного на элементе передачи усилия 20. Элемент измерения усилия может представлять собой, например, тензометрический датчик, комплект пружин с предварительным натягом, снабженный электронным блоком для регистрации длины и,соответственно, усилия, или цилиндр с поршнем, в котором в качестве меры усилия измеряется избыточное давление в цилиндре. В соответствии с предпочтительным вариантом реализации данного способа, он дополнительно содержит этап перемещения измерительного элемента 16 посредством блока привода, входящего в измерительное устройство 10. В соответствии с предпочтительным вариантом реализации данного способа, он дополнительно содержит этап ввода усилияпосредством блока ввода усилия, входящего в измерительное устройство 10. В соответствии с предпочтительным вариантом реализации данного способа, он дополнительно содержит этап перемещения измерительного элемента 16 посредством двигателя и зубчато-ременной передачи. В соответствии с предпочтительным вариантом реализации данного способа, он дополнительно содержит этап перемещения измерительного элемента 16 посредством электродвигателя, имеющего датчики импульсов и положения. 14649 1 2011.08.30 В соответствии с предпочтительным вариантом реализации данного способа, он дополнительно содержит этап подсоединения устройства отображения и/или принтера к интерфейсному элементу, подсоединенному к процессорному блоку 18. Следует подчеркнуть, что измерения посредством измерительного устройства 10 могут выполняться роботом или человеком. Изобретение не ограничено вышеописанными вариантами реализации. Очевидно, что в рамках приведенной выше патентной формулы возможно множество различных модификаций. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 11
