Комплект профилей для быстровозводимых малоэтажных зданий “Nordalpha”, С-образный и кровельный профили

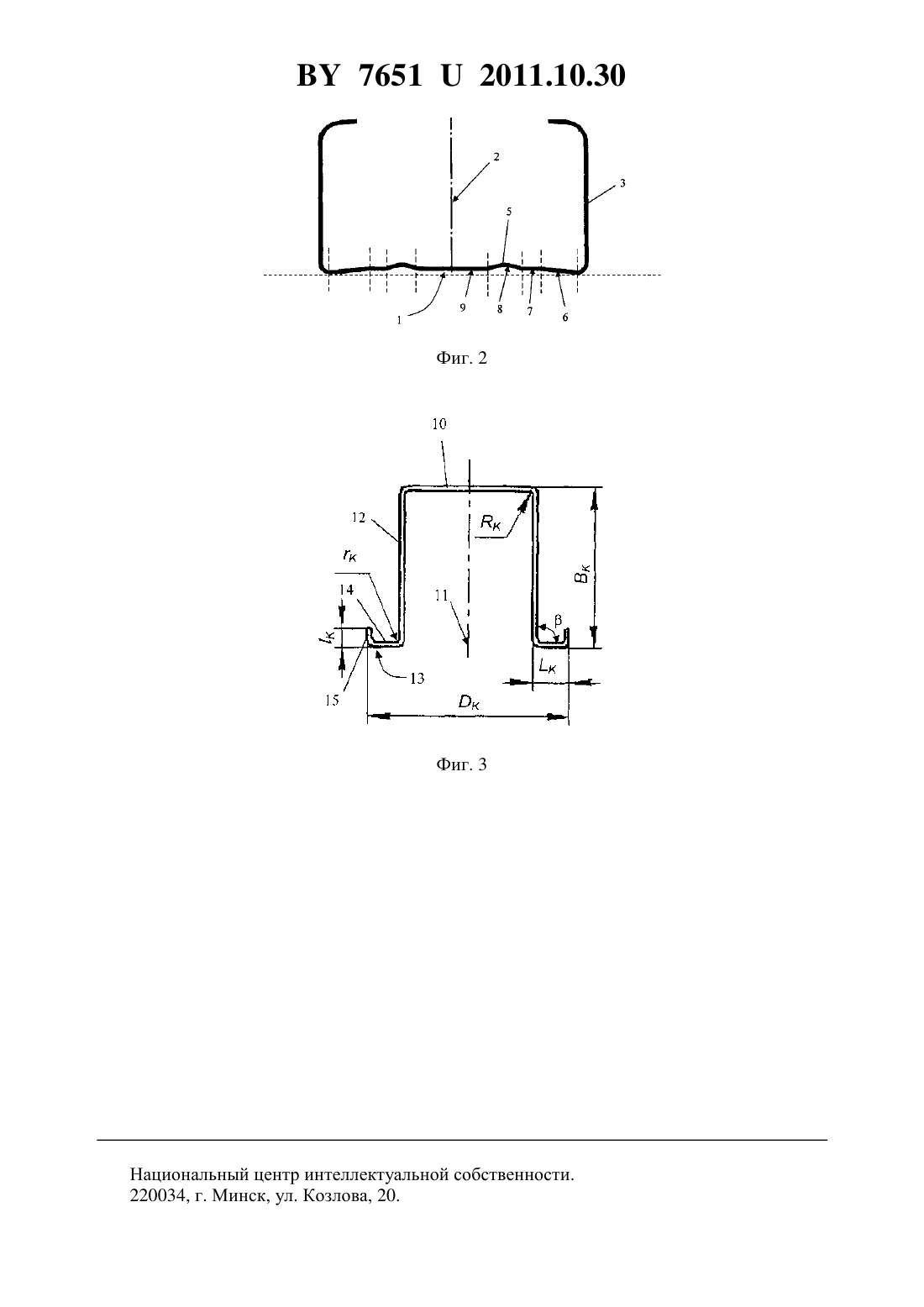

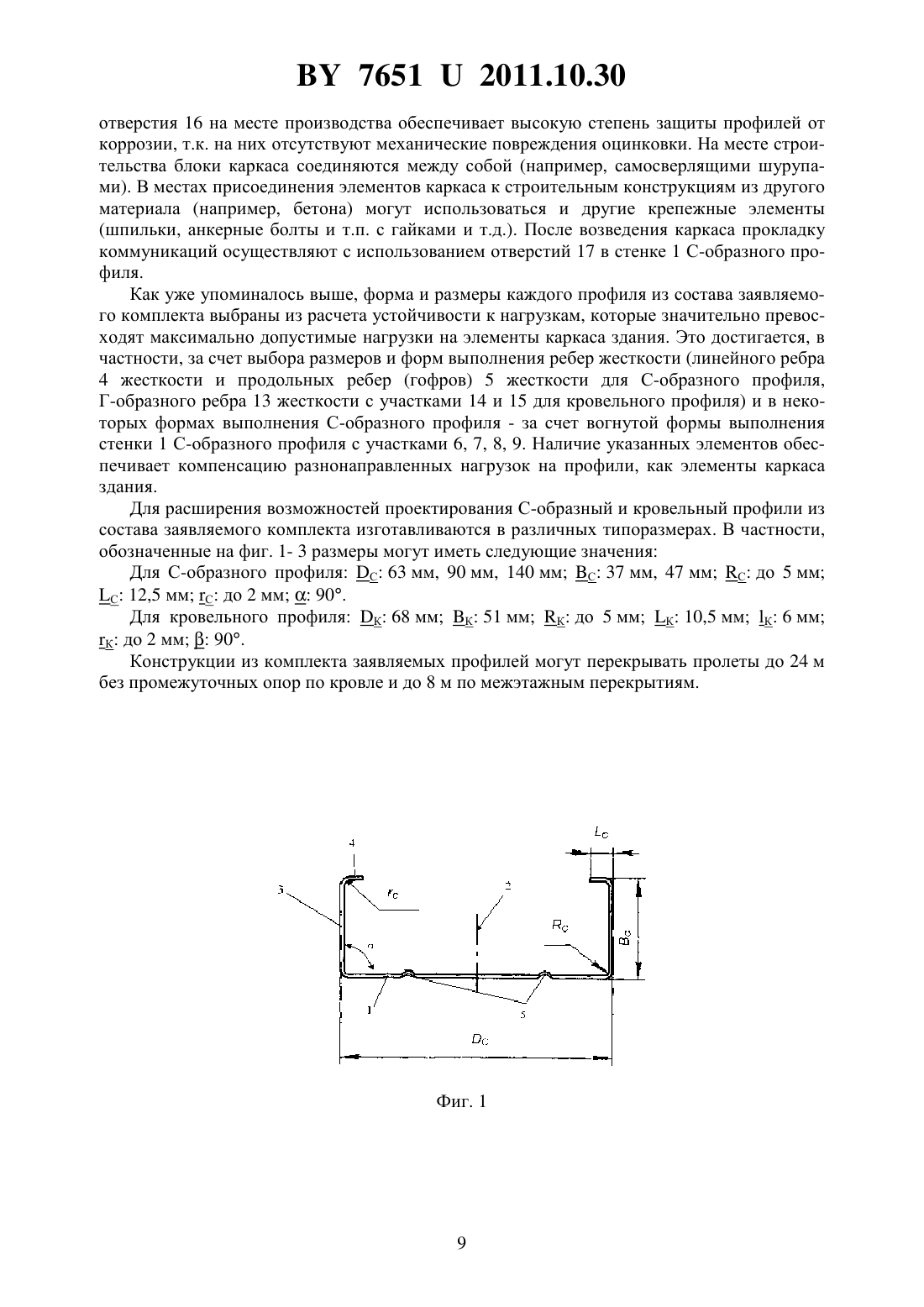

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМПЛЕКТ ПРОФИЛЕЙ ДЛЯ БЫСТРОВОЗВОДИМЫХ МАЛОЭТАЖНЫХ ЗДАНИЙ , С-ОБРАЗНЫЙ И КРОВЕЛЬНЫЙ ПРОФИЛИ(72) Автор Осипенко Сергей Валерьевич(57) 1. Комплект холодногнутых профилей из оцинкованной стали для быстровозводимого здания , включающий по меньшей мере один С-образный профиль, сформированный непрерывно связанными между собой стенкой С-образного профиля, ширина которой определяет ширину С-образного профиля, и двумя расположенными симметрично относительно продольной оси профиля и перпендикулярно стенке полками С-образного профиля равной высоты, определяющей высоту С-образного профиля, свободный конец каждой из которых загнут внутрь под угломнавстречу свободному концу противолежащей полки и формирует соответствующее линейное ребро жесткости шириной С Собразного профиля, и по меньшей мере один прогонный кровельный профиль, сформированный непрерывно связанными между собой стенкой кровельного профиля, ширина которой определяет ширину кровельного профиля, и двумя расположенными симметрично относительно продольной оси профиля и перпендикулярно стенке полками кровельного профиля равной высоты, определяющей высоту кровельного профиля, свободный конец каждой из которых загнут наружу под угломв противоположном свободному концу противолежащей полки направлении и формирует соответствующее Г-образное ребро жесткости кровельного профиля, при этом в С-образном профиле полка С-образного профиля снабжена по меньшей мере двумя дополнительными симметричными относительно продольной оси профиля продольными ребрами жесткости, каждое из которых выполнено 76512011.10.30 в виде гофра, каждое сопряжение стенки С-образного профиля и полки С-образного профиля выполнено скругленным с радиусом кривизны С, каждый переход между полкой Собразного профиля и ребром жесткости С-образного профиля выполнен скругленным с радиусом кривизны С, а в кровельном профиле каждое сопряжение стенки кровельного профиля и полки кровельного профиля выполнено скругленным с радиусом кривизны К и каждый переход между полкой кровельного профиля и ребром жесткости кровельного профиля выполнен скругленным с радиусом кривизны К, причем ребро жесткости кровельного профиля содержит два взаимно перпендикулярных участка, первый из которых определяет ширину К, а второй высоту К ребра жесткости кровельного профиля, переход между которыми выполнен скругленным с радиусом кривизны К. 2. Комплект по п. 1, отличающийся тем, что уголсоставляет 90. 3. Комплект по п. 1, отличающийся тем, что уголсоставляет 90. 4. Комплект по п. 1, отличающийся тем, что СК. 5. Комплект по п. 1, отличающийся тем, что по меньшей мере один профиль снабжен по меньшей мере одним технологическим отверстием для соединения, предпочтительно отверстием под заклепку. 6. Комплект по п. 1, отличающийся тем, что по меньшей мере один профиль снабжен по меньшей мере одним конструктивным элементом, выбранным из группы, включающей по меньшей мере высечку, обжатие, окно под систему водоснабжения, отверстие под электропроводку. 7. Комплект по любому из пп. 1-6, отличающийся тем, что по меньшей мере часть профилей снабжена покрытием, выбранным из группы, включающей защитно-декоративное лакокрасочное покрытие и полимерное покрытие. 8. Комплект по любому из пп. 1-6, отличающийся тем, что высота каждого профиля выбрана в диапазоне от 37 до 51 мм. 9. Комплект по любому из пп. 1-6, отличающийся тем, что ширина каждого профиля выбрана в диапазоне от 63 до 140 мм. 10. Комплект по любому из пп. 1-6, отличающийся тем, что толщина каждого профиля выбрана в диапазоне от 0,55 до 1,5 мм. 11. Комплект по любому из пп. 1-6, отличающийся тем, что длина каждого профиля выбрана в диапазоне от 1 до 24 м. 12. С-образный профиль, сформированный непрерывно связанными между собой стенкой профиля и двумя расположенными симметрично относительно продольной оси профиля и перпендикулярно стенке полками профиля, свободный конец каждой из которых загнут внутрь под угломнавстречу свободному концу противолежащей полки и формирует соответствующее линейное ребро жесткости профиля шириной С, отличающийся тем, что полка снабжена по меньшей мере двумя дополнительными симметричными относительно продольной оси профиля продольными ребрами жесткости, каждое из которых выполнено в виде гофра, каждое сопряжение стенки и полки выполнено скругленным с радиусом кривизны С, каждый переход между полкой и ребром жесткости профиля выполнен скругленным с радиусом кривизны С. 13. С-образный профиль по п. 12, отличающийся тем, что ширина С ребра жесткости составляет от 7,5 до 10,5 мм. 14. С-образный профиль по любому из п. 12 или 13, отличающийся тем, что стенка выполнена вогнутой и содержит со стороны каждой полки симметрично относительно продольной оси профиля наклонный по отношению к стенке линейный участок, перпендикулярный по отношению к полке линейный участок, участок вогнутого гофра и перпендикулярный по отношению к стенке линейный участок, причем последний из указанных участков для обеих полок формирует общий перпендикулярный по отношению к стенкам линейный участок. 76512011.10.30 15. Прогонный кровельный профиль, сформированный непрерывно связанными между собой стенкой профиля и двумя расположенными симметрично относительно продольной оси профиля и перпендикулярно стенке полками профиля равной высоты, свободный конец каждой из которых загнут наружу под угломв противоположном свободному концу противолежащей полки направлении и формирует соответствующее Г-образное ребро жесткости профиля, при этом каждое сопряжение стенки профиля и полки профиля выполнено скругленным с радиусом кривизны С, каждый переход между полкой профиля и ребром жесткости профиля выполнен скругленным с радиусом кривизны К, причем ребро жесткости профиля содержит два взаимно перпендикулярных участка, первый из которых определяет ширину К, а второй высоту К ребра жесткости профиля, переход между которыми выполнен скругленным с радиусом кривизны К. 16. Кровельный профиль по п. 15, отличающийся тем, что ширина К ребра жесткости составляет от 9,0 до 12,0 мм, а высота К ребра жесткости составляет от 4,5 до 7,5 мм.(56) 1. Презентация технологии. Сайт о технологии Сталдом. Электронный ресурс - 23 февраля 2011. - Режим доступа /// 2. Каталог ЛСТК. Сайт производственной компании ПрофСтальПрокат. Электронный ресурс - 23 февраля 2011. - Режим доступа /////. 3. Конструктивные решения технологии . Сайт компании Генезис. Электронный ресурс - 23 февраля 2011. - Режим доступа //// 4. Патент 24483 1, опубл. 10.08.2002. 5. Международная заявка РСТ/2006/010632, опубл. 06.12.2006, номер публикации 2007/137617. 6. Международная заявка РСТ/2006/010636, опубл. 06.12.2006, номер публикации 2007/137618. 7. Международная заявка РСТ/2008/000260, опубл. 24.07.2008, номер публикации 2008/087009. 8. Патент 87443 1, опубл. 10.10.2009. Полезная модель относится к строительству, в частности к длинномерным несущим элементам строительных конструкций из профилированного металла, и может быть использована в качестве комплекта профилей, необходимого и достаточного для возведения металлического каркаса быстровозводимого малоэтажного здания любого назначения по технологии . К быстровозводимым малоэтажным зданиям могут быть отнесены любые сооружения (до 3 этажей), включая садовые домики, загородные дома, коттеджи, предприятия малого бизнеса (производственные, торговые, по оказанию различного рода услуг), небольшие гостиницы, здания и сооружения сельскохозяйственного назначения и т.д., с несущим каркасом из тонкостенных стальных гнутых оцинкованных профилей. Быстровозводимые дома с несущим каркасом из тонкостенных стальных гнутых оцинкованных профилей представляют собой наиболее перспективное направление в малоэтажном, и в том числе жилищном, строительстве. Разнообразие возможностей архитектурно-планировочных решений, высокие эксплуатационные качества металлоконструкций каркаса и здания в целом, простота при сборке и эксплуатации зданий, экономичность и экологичность называются специалистами среди основных преимуществ зданий из легких стальных тонкостенных конструкций (ЛСТК). В зданиях указанного типа каркасы несущих наружных стен, несущих внутренних стен, несущих конструкций межэтажного(ых) перекрытия(й) и т.д. выполнены из металлических оцинкованных про 3 76512011.10.30 филей с различным поперечным сечением. В различных известных конструкциях быстровозводимых зданий широко используется С-образный профиль, обычно называемый стоечным, который, благодаря форме своего поперечного сечения, представляет собой профиль повышенной жесткости. С-образный профиль служит в качестве основы для каркасов зданий. Из профиля изготавливают стены, перекрытия, фермы и стропильные конструкции. С-образный профиль идеально подходит для реконструкции зданий, в том числе для надстройки мансардных этажей. Для возведения каркаса здания необходим комплект профилей, предварительно рассчитанных и изготовленных по конфигурации,размерам (высота, ширина, длина), количеству. В настоящее время существует достаточно большое количество фирменных технологий возведения зданий из ЛСТК, которые, как правило, производители ЛСТК называют по своему наименованию. Так известна технология Сталдом, в соответствии с которой каркас здания в соответствии с проектом выполняют из комплекта различных профилей С-образный с плоской стенкой, со стенкой повышенной жесткости, с перфорированной стенкой и -образный профиль с плоской стенкой, со стенкой повышенной жесткости, с перфорированной стенкой 1. Большое разнообразие профилей в комплекте (с учетом различных типоразмеров для каждого вида профиля), с одной стороны, должны предоставлять конструкторам более широкие возможности при проектировании быстровозводимых зданий, но, с другой стороны, усложняют процесс изготовления профилей, процесс проектирования здания, прежде всего конструкцию каркаса и т.д. Другие известные и распространенные технологии возведения зданий из ЛСТК также базируются, как правило, на комплектах профилей, включающих холодногнутые тонкостенные профили из оцинкованной стали трех и более различных конфигураций (форм поперечного сечения) 2, 3. В то же время известны различные тонкостенные холодногнутые профили, в том числе оцинкованные, которые по отдельности или в комплекте с другими профилями применяются в конструкциях быстровозводимых зданий по различным технологиям в качестве стоек, перемычек, элементов перекрытий, элементов каркаса кровли и т.д. 4-8. Практика работы в данной области показала, что для оптимизации процессов проектирования и процессов возведения зданий с использованием ЛСТК необходимо, прежде всего, оптимизировать количество различных видов профиля, а также их типоразмеры,чтобы при минимальном их количестве обеспечить возможность многовариантного использования профиля, например в качестве элементов стоек и в качестве элементов перекрытий и т.д. В ходе разработки и реализации технологиибыло установлено,что оптимальный комплект профилей может включать два различных вида профилей (с различной формой поперечного сечения и с несколькими типоразмерами каждый) С-образный и прогонный кровельный. При этом каждый профиль был разработан и испытан на устойчивость к разнонаправленным нагрузкам. При анализе уровня техники в отношении комплекта профилей прототип выбран не был ввиду значительных отличий по комплектности, форме поперечного сечения профилей и их назначению. Что касается профилей по отдельности, то для С-образного профиля в качестве прототипа по совокупности существенных признаков может быть выбран С-образный профиль, сформированный непрерывно связанными между собой стенкой профиля и двумя расположенными симметрично относительно продольной оси профиля и перпендикулярно стенке полками профиля, свободный конец каждой из которых загнут внутрь под угломнавстречу свободному концу противолежащей полки 2. Для кровельного профиля прототип не найден. Задачей полезной модели является разработка комплекта холодногнутых профилей из оцинкованной стали для быстровозводимого здания, в частности для быстровозводимого здания по технологии , который содержал бы оптимальное количество различных по форме поперечного сечения и размерам профилей, а также разработка формы са 4 76512011.10.30 мих профилей. При этом количество различных по форме поперечного сечения профилей должно быть минимально возможным при условии повышения технологичности монтажа из них зданий и при повышении или сохранении на существующем уровне устойчивости профилей из комплекта к разнонаправленным нагрузкам. С учетом минимизации различных форм поперечного сечения профилей каждый профиль из комплекта должен быть по своим характеристикам многофункциональным. Поставленная задача решается заявляемым комплектом холодногнутых профилей из оцинкованной стали для быстровозводимого здания , включающим по меньшей мере один С-образный профиль, сформированный непрерывно связанными между собой стенкой С-образного профиля, ширина которой определяет ширину С-образного профиля, и двумя расположенными симметрично относительно продольной оси профиля и перпендикулярно стенке полками С-образного профиля равной высоты, определяющей высоту С-образного профиля, свободный конец каждой из которых загнут внутрь под угломнавстречу свободному концу противолежащей полки и формирует соответствующее линейное ребро жесткости шириной С С-образного профиля, и по меньшей мере один прогонный кровельный профиль, сформированный непрерывно связанными между собой стенкой кровельного профиля, ширина которой определяет ширину кровельного профиля, и двумя расположенными симметрично относительно продольной оси профиля и перпендикулярно стенке полками кровельного профиля равной высоты, определяющей высоту кровельного профиля, свободный конец каждой из которых загнут наружу под угломв противоположном свободному концу противолежащей полки направлении и формирует соответствующее Г-образное ребро жесткости кровельного профиля, при этом в С-образном профиле полка С-образного профиля снабжена по меньшей мере двумя дополнительными симметричными относительно продольной оси профиля продольными ребрами жесткости, каждое из которых выполнено в виде гофра, каждое сопряжение стенки С-образного профиля и полки С-образного профиля выполнено скругленным с радиусом кривизны С, каждый переход между полкой С-образного профиля и ребром жесткости С-образного профиля выполнен скругленным с радиусом кривизны , а в кровельном профиле каждое сопряжение стенки кровельного профиля и полки кровельного профиля выполнено скругленным с радиусом кривизны К и каждый переход между полкой кровельного профиля и ребром жесткости кровельного профиля выполнен скругленным с радиусом кривизны К, причем ребро жесткости кровельного профиля содержит два взаимно перпендикулярных участка, первый из которых определяет ширину К, а второй высоту К ребра жесткости кровельного профиля, переход между которыми выполнен скругленным с радиусом кривизны К. В состав заявляемого комплекта входит С-образный профиль, который в других известных комплектах (технологиях) используется, как правило, только в качестве стоечного профиля. В предложенном исполнении С-образный профиль может быть успешно использован как в качестве элемента несущих и ограждающих конструкций здания типа стоек, так и в качестве элемента балок (пола и межэтажного перекрытия) и ферм. Входящий в состав заявляемого комплекта прогонный кровельный профиль обеспечивает возможность простого монтажа элементов каркаса кровли. В предпочтительных формах реализации заявляемого комплекта уголи уголсоставляют 90. Для унификации размеров профилей в заявляемом комплекте радиусы кривизны С и К, предпочтительно, равны и их значения, предпочтительно, выбирают не превышающим 5 мм. Аналогично, значения С и К выбирают не превышающим 2 мм. Для обеспечения простоты и технологичности монтажа по меньшей мере один профиль снабжен по меньшей мере одним технологическим отверстием для соединения,предпочтительно отверстием под заклепку. В то же время, могут быть использованы и другие крепежные детали (например при угловых соединениях профилей или при присое 5 76512011.10.30 динении профилей к конструкциям уже существующих зданий из бетона и т.п. материалов, саморезы, шпильки с гайками, болты, в том числе анкерные, с гайками и т.д.). Для тех же целей простоты и технологичности монтажа по меньшей мере один профиль снабжен по меньшей мере одним конструктивным элементом, выбранным из группы, включающей по меньшей мере высечку, обжатие, окно под систему водоснабжения,отверстие под электропроводку. Следует отметить, что все перечисленные выше дополнительные элементы (технологические отверстия для соединения, высечки, обжатия, окна под систему водоснабжения,отверстия под электропроводку и т.д.) в соответствии с технологиейрассчитываются еще на стадии автоматизированного проектирования здания и выполняются в соответствии с проектом на стадии автоматизированного изготовления комплекта профилей для спроектированного здания. При необходимости, по меньшей мере часть профилей может быть снабжена покрытием, выбранным из группы, включающей (в дополнение к оцинковке) защитнодекоративное лакокрасочное покрытие и полимерное покрытие. Что касается типоразмеров профилей, то расчеты и практика показали, что оптимально высота каждого профиля может быть выбрана в диапазоне от 37 до 51 мм, а ширина каждого профиля может быть выбрана в диапазоне от 63 до 140 мм. Предлагаемая форма выполнения профилей из состава комплекта обеспечивает их высокую надежность при толщине, выбранной в диапазоне от 0,55 до 1,5 мм. Профили комплекта при их автоматизированном производстве выпускаются мерными,и в зависимости от проекта длина каждого профиля может быть выбрана в диапазоне от 1 до 24 м. Поставленная задача решается также заявляемым С-образным профилем, сформированным непрерывно связанными между собой стенкой профиля и двумя расположенными симметрично относительно продольной оси профиля и перпендикулярно стенке полками профиля, свободный конец каждой из которых загнут внутрь под угломнавстречу свободному концу противолежащей полки и формирует соответствующее линейное ребро жесткости профиля шириной С. Поставленная задача решается за счет того, что полка снабжена по меньшей мере двумя дополнительными симметричными относительно продольной оси профиля продольными ребрами жесткости, каждое из которых выполнено в виде гофра, каждое сопряжение стенки и полки выполнено скругленным с радиусом кривизны С, каждый переход между полкой и ребром жесткости профиля выполнен скругленным с радиусом кривизны С. В предпочтительных формах реализации заявляемого С-образного профиля, применяемого в технологии , ширина С ребра жесткости составляет от 7,5 до 10,5 мм. Еще в одной предпочтительной форме реализации заявляемого С-образного профиля,применяемого в технологии , стенка выполнена вогнутой и содержит со стороны каждой полки симметрично относительно продольной оси профиля наклонный по отношению к стенке линейный участок, перпендикулярный по отношению к полке линейный участок, участок вогнутого гофра и перпендикулярный по отношению к стенке линейный участок, причем последний из указанных участков для обеих полок формируют общий перпендикулярный по отношению к стенкам линейный участок. Такая форма выполнения С-образного профиля обеспечивает значительное повышение уровня допустимой нагрузки на профиль, в том числе при изменении направления нагрузки (вертикальная, горизонтальная, направленная под углом). Поставленная задача решается также заявляемым прогонным кровельным профилем с поперечным сечением, сформированным непрерывно связанными между собой стенкой профиля и двумя расположенными симметрично относительно продольной оси профиля и перпендикулярно стенке полками профиля равной высоты, свободный конец каждой из 6 76512011.10.30 которых загнут наружу под угломв противоположном свободному концу противолежащей полки направлении и формирует соответствующее Г-образное ребро жесткости профиля, при этом каждое сопряжение стенки профиля и полки профиля выполнено скругленным с радиусом кривизны С, каждый переход между полкой профиля и ребром жесткости профиля выполнен скругленным с радиусом кривизны К, причем ребро жесткости профиля содержит два взаимно перпендикулярных участка, первый из которых определяет ширину К, а второй высоту К ребра жесткости профиля, переход между которыми выполнен скругленным с радиусом кривизны К. В предпочтительных формах реализации заявляемого кровельного профиля, применяемого в технологии , ширина К ребра жесткости составляет от 9,0 до 12,0 мм, а высота К ребра жесткости составляет от 4,5 до 7,5 мм. Упомянутые выше и другие достоинства и преимущества заявляемого комплекта холодногнутых профилей из оцинкованной стали для быстровозводимого здания, а также С-образного и прогонного кровельного профилей из состава комплекта будут рассмотрены более подробно на некоторых предпочтительных, но не ограничивающих формах выполнения со ссылками на позиции фигур чертежей, на которых схематично представлены фиг. 1 - вид сбоку С-образного профиля в одной из форм выполнения фиг. 2 - вид сбоку С-образного профиля в одной из форм выполнения фиг. 3 - вид сбоку кровельного профиля фиг. 4 - общий вид С-образного профиля в третьей форме выполнения. На фиг. 1 схематично изображен вид сбоку С-образного профиля в одной из форм выполнения, входящего в комплект холодногнутых профилей из оцинкованной стали для быстровозводимого здания . С-образный профиль сформирован непрерывно связанными между собой стенкой 1 С-образного профиля и двумя расположенными симметрично относительно продольной оси 2 С-образного профиля и перпендикулярно стенке 1 полками 3 С-образного профиля. Свободный конец каждой полки 3 загнут внутрь под угломнавстречу свободному концу противолежащей полки 3 и формирует соответствующее линейное ребро 4 жесткости С-образного профиля шириной С. Стенка 1 снабжена по меньшей мере двумя дополнительными симметричными относительно продольной оси 2 С-образного профиля продольными ребрами 5 жесткости, каждое из которых выполнено в виде гофра. Сопряжения стенки 1 и полок 3 выполнены скругленными с радиусом кривизны С. Переходы между полками 3 и соответствующим линейным ребром 4 жесткости выполнены скругленными с радиусом кривизны С. На фиг. 1 также обозначены ширина С -образного профиля и высота С -образного профиля, а также угол . На фиг. 2 схематично изображен вид сбоку С-образного профиля (в другой форме выполнения), входящего в комплект холодногнутых профилей из оцинкованной стали для быстровозводимого здания . В этой форме выполнения стенка 1 выполнена вогнутой и содержит со стороны каждой полки 3 симметрично относительно продольной оси 2 С-образного профиля наклонный по отношению к полке 3 линейный участок 6, перпендикулярный по отношению к полке 3 линейный участок 7, участок 8 вогнутого гофра и перпендикулярный по отношению к полке 3 линейный участок 9. При этом участки 9,расположенные со стороны обеих полок 3, формируют общий перпендикулярный по отношению к полкам 3 линейный участок. Для наглядности участки на чертеже условно разделены вертикальными штриховыми линиями, а вогнутость стенки 1 показана по отношению к условной горизонтальной штриховой линии. На фиг. 3 схематично изображен вид сбоку прогонного кровельного профиля, входящего в комплект холодногнутых профилей из оцинкованной стали для быстровозводимого здания . Кровельный профиль сформирован непрерывно связанными между собой стенкой 10 кровельного профиля и двумя расположенными симметрично относительно продольной оси 11 кровельного профиля и перпендикулярно стенке 10 полками 12 7 76512011.10.30 кровельного профиля равной высоты. Свободный конец каждой полки 12 загнут наружу под угломв противоположном свободному концу противолежащей полки 12 направлении и формирует соответствующее Г-образное ребро 13 жесткости кровельного профиля. Сопряжения полок 12 кровельного профиля и стенки 10 кровельного профиля выполнены скругленными с радиусом кривизны С. Переходы между стенкой 10 кровельного профиля и соответствующим Г-образным ребром 13 жесткости кровельного профиля выполнены скругленными с радиусом кривизны К. Ребро 13 жесткости кровельного профиля содержит два взаимно перпендикулярных участка 14 и 15, первый (14) из которых определяет ширину К, а второй (15) высоту К ребра 13 жесткости кровельного профиля, переход между которыми выполнен скругленным с радиусом кривизны К. На фиг. 3 также обозначены ширина К кровельного профиля и высота К кровельного профиля, а также угол . На фиг. 4 схематично изображен общий вид С-образного профиля в третьей форме выполнения, полностью готовый для монтажа строительных конструкций в соответствии с конкретным проектом, выполненным автоматизированным способом на специальной автоматизированной линии . В данном С-образном профиле с точностью до долей миллиметра выполнены все необходимые конструктивные элементы в соответствии с проектом технологические отверстия 16 в полках 3 для соединения профилей (предпочтительно отверстия под заклепку), отверстие 17 в стенке 1 под коммуникации, высечка(вырубка) 18 в стенке 1 для сочленения с другими профилями. Заявляемый комплект холодногнутых профилей из оцинкованной стали для быстровозводимого зданияработает следующим образом. Проектирование здания, в том числе каркаса здания из холодногнутых профилей из оцинкованной стали, осуществляют в автоматизированном режиме с использованием программного продуктас построением 3-модели, в которой с учетом всех необходимых параметров надежности определено количество, типоразмеры используемых профилей из состава заявляемого комплекта, их расположение в каркасе, места расположения соединительных отверстий и других, упомянутых выше конструктивных элементов, в т.ч. под коммуникации, места и типы соединений профилей, последовательность монтажа профилей. При этом С-образные профили в различных возможных формах исполнения используются в конструкции каркаса здания в качестве стоечных профилей,элементов перекрытий, элементов наклонных конструкций и т.д., а прогонные кровельные профили используются для монтажа элементов каркаса кровли, т.к. по своей форме и размерам специально разработаны на высокие нагрузки (например, высокие снеговые нагрузки в зимний период). В соответствии с созданной 3-моделью данные по количеству,типоразмерам профилей, местам выполнения в них различных конструктивных элементов, а также по последовательности их монтажа передаются в систему управления автоматизированной линией , где осуществляется непосредственно изготовление комплекта профилей из оцинкованной листовой стали (при необходимости с полимерным покрытием) в соответствии с текущим проектом, причем профили на различных станках линии изготавливаются в последовательности их последующего монтажа (который осуществляется также непосредственно на производстве) в блоки каркаса (панели, балки,стропильные фермы и т.п.) с нанесением маркировки. Толщина профилей составляет от 0,55 до 1,5 мм. Длина профилей выбирается в соответствии с проектом в диапазоне от 0,1 до 24 м. Монтаж профилей из состава заявляемого комплекта в блоки каркаса осуществляется в последовательности изготовления профилей по определенной схеме. Профили соединяются между собой заклепками, устанавливаемыми в технологические отверстия 16 в полках 3 С-образных профилей (аналогично для полок 12 кровельных профилей), при этом сочленение профилей в различных плоскостях и под различными углами осуществляется благодаря наличию высечек (вырубок) 18 в стенке 1 и/или полках 3 С-образного профиля (аналогично для стенки 10 и полок 12 кровельного профиля). Соединение профилей заклепками через выполненные в автоматизированном режиме технологические 8 76512011.10.30 отверстия 16 на месте производства обеспечивает высокую степень защиты профилей от коррозии, т.к. на них отсутствуют механические повреждения оцинковки. На месте строительства блоки каркаса соединяются между собой (например, самосверлящими шурупами). В местах присоединения элементов каркаса к строительным конструкциям из другого материала (например, бетона) могут использоваться и другие крепежные элементы(шпильки, анкерные болты и т.п. с гайками и т.д.). После возведения каркаса прокладку коммуникаций осуществляют с использованием отверстий 17 в стенке 1 С-образного профиля. Как уже упоминалось выше, форма и размеры каждого профиля из состава заявляемого комплекта выбраны из расчета устойчивости к нагрузкам, которые значительно превосходят максимально допустимые нагрузки на элементы каркаса здания. Это достигается, в частности, за счет выбора размеров и форм выполнения ребер жесткости (линейного ребра 4 жесткости и продольных ребер (гофров) 5 жесткости для С-образного профиля,Г-образного ребра 13 жесткости с участками 14 и 15 для кровельного профиля) и в некоторых формах выполнения С-образного профиля - за счет вогнутой формы выполнения стенки 1 С-образного профиля с участками 6, 7, 8, 9. Наличие указанных элементов обеспечивает компенсацию разнонаправленных нагрузок на профили, как элементы каркаса здания. Для расширения возможностей проектирования С-образный и кровельный профили из состава заявляемого комплекта изготавливаются в различных типоразмерах. В частности,обозначенные на фиг. 1- 3 размеры могут иметь следующие значения Для С-образного профиля С 63 мм, 90 мм, 140 мм С 37 мм, 47 мм С до 5 мм С 12,5 мм С до 2 мм 90. Для кровельного профиля К 68 мм К 51 мм К до 5 мм К 10,5 мм К 6 мм К до 2 мм 90. Конструкции из комплекта заявляемых профилей могут перекрывать пролеты до 24 м без промежуточных опор по кровле и до 8 м по межэтажным перекрытиям. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 10
