Пневматический распределитель

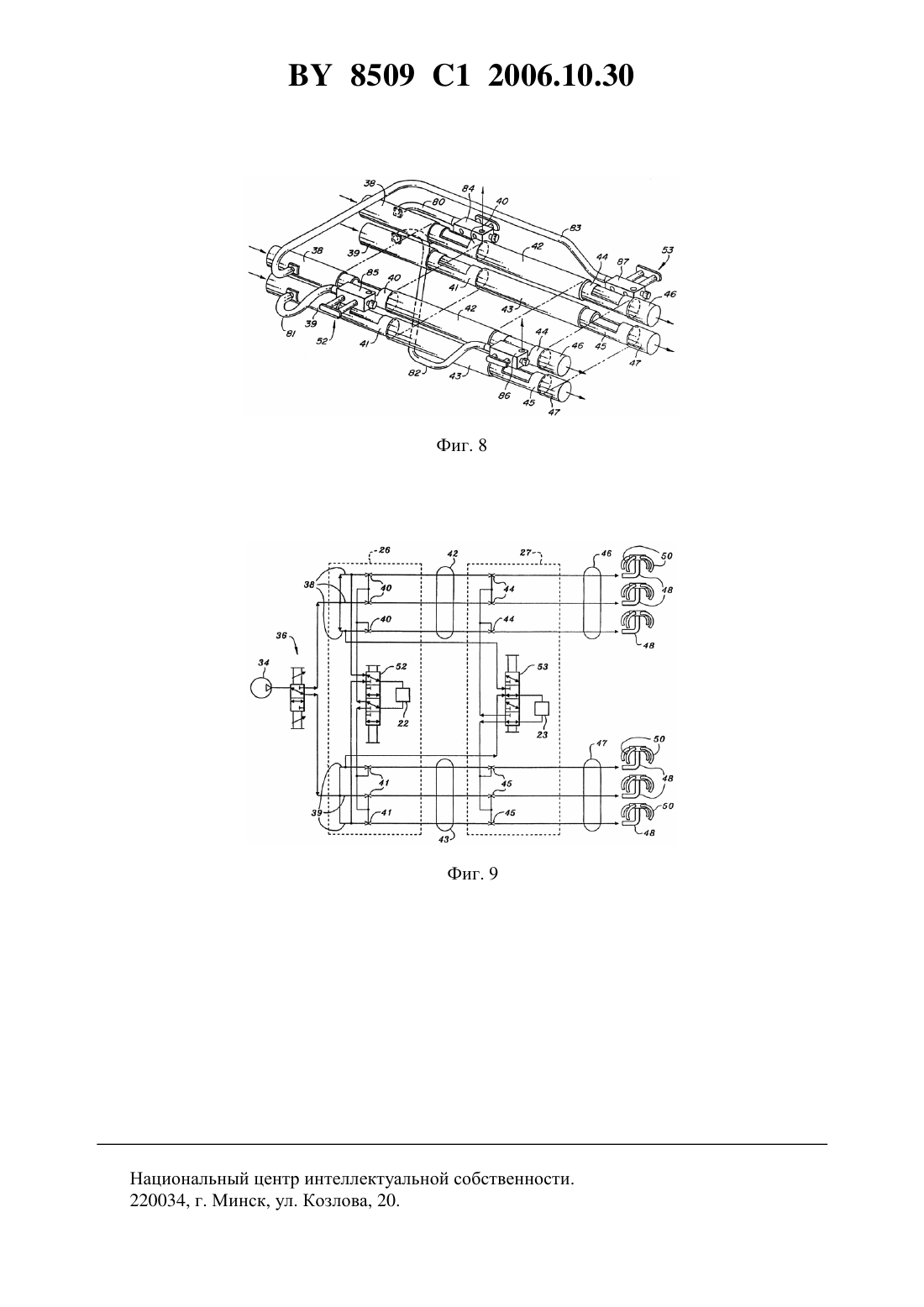

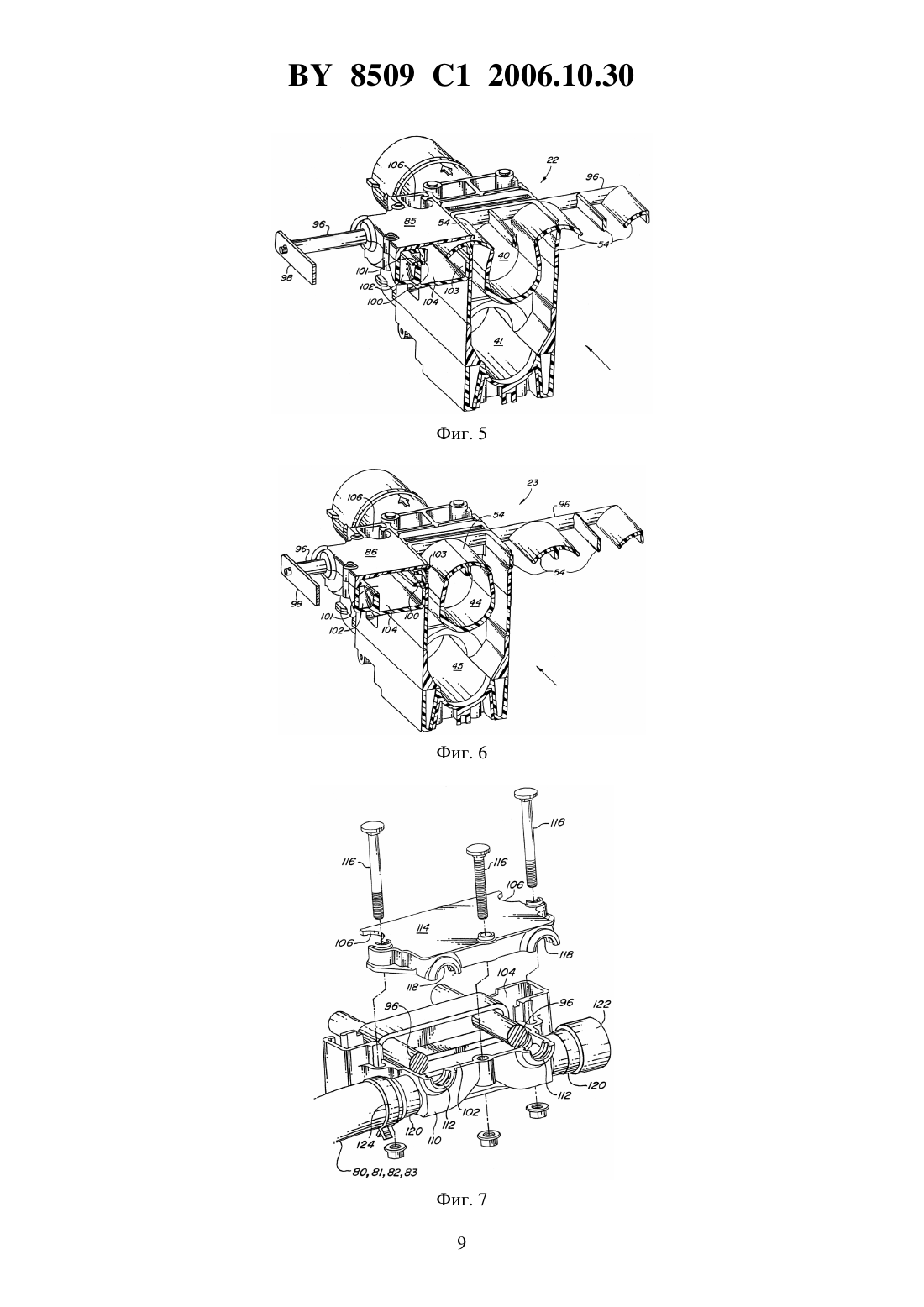

(51)01 7/08 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель ДИР ЭНД КОМПАНИ(73) Патентообладатель ДИР ЭНД КОМПАНИ(57) 1. Пневматический распределитель (26, 27) сеялки для ввода продуктов в воздушный поток, содержащий первый ряд труб для ввода продуктов, в частности труб Вентури (40,44), сквозь которые протекает первый воздушный поток и которые снабжены отверстием для ввода продуктов в первый воздушный поток, и второй ряд труб для ввода продуктов, в частности труб Вентури (41, 45), сквозь которые протекает второй воздушный поток и которые снабжены отверстием для ввода продуктов во второй воздушный поток, отличающийся тем, что он содержит распределительный клапан (52, 53) с клапанными элементами (54), имеющий первое положение, в котором продукты подают к первому ряду труб для ввода продуктов, и второе положение, в котором продукты подают ко второму ряду труб для ввода продуктов, причем клапанные элементы (54) распределительного клапана в его первом положении оставляют открытым соответственно отверстие в трубе первого ряда для ввода продуктов и закрывают ведущую к трубе второго ряда для ввода продуктов шахту, а во втором положении распределительного клапана (52, 53) закрывают отверстие в трубе первого ряда для ввода продуктов и оставляют открытой шахту, при этом трубы первого ряда для ввода продуктов расположены соответственно внутри шахты. 8509 1 2006.10.30 2. Распределитель по п. 1, отличающийся тем, что первый ряд труб для ввода продуктов расположен над вторым рядом труб для ввода продуктов. 3. Распределитель по п. 1 или 2, отличающийся тем, что распределительный клапан(52, 53) расположен над первым рядом труб для ввода продуктов. 4. Распределитель по любому из пп. 1-3, отличающийся тем, что клапанные элементы (54) выполнены выпуклыми и расположены вдоль распределительного клапана (52,53). 5. Распределитель по любому из пп. 1-4, отличающийся тем, что распределительный клапан (52, 53) оснащен двумя проходящими поперек, перемещаемыми преимущественно в продольном направлении стержнями (96), между которыми проходят клапанные элементы (54). 6. Распределитель по любому из пп. 1-5, отличающийся тем, что он снабжен запорным устройством (99), выполненным с возможностью фиксирования распределительного клапана (52, 53) в его первом или втором положении. 7. Распределитель по любому из пп. 1-6, отличающийся тем, что распределительный клапан (52, 53) оснащен первым и вторым вентиляционными клапанами (84-87), причем первый вентиляционный клапан (84, 87) открыт, а второй вентиляционный клапан (85, 86) закрыт, когда распределительный клапан (52, 53) находится в своем первом положении,открытый первый вентиляционный клапан (84, 87) направляет часть первого воздушного потока в бункер (18, 19) для продуктов, из которого продукты подают в первый ряд труб для ввода продуктов, второй вентиляционный клапан (85, 86) открыт, а первый вентиляционный клапан (84, 87) закрыт, когда распределительный клапан (52, 53) находится в своем втором положении, и открытый второй вентиляционный клапан (85, 86) направляет часть второго воздушного потока в бункер (18, 19) для продуктов, из которого продукты подают во второй ряд труб для ввода продуктов. 8. Распределитель по п. 7, отличающийся тем, что к первым и вторым вентиляционным клапанам (84-87) перед трубами для ввода продуктов подают отведенный от воздушного потока воздух для его подачи в бункеры (18, 19) для продуктов. 9. Сеялка (10), включающая, по меньшей мере, один распределитель (26, 27) по любому из предыдущих пунктов. Изобретение относится к пневматическому распределителю для ввода продуктов в воздушный поток, содержащему первый ряд труб для ввода продуктов, в частности труб Вентури, сквозь которые протекает первый воздушный поток и которые снабжены отверстием для ввода продуктов в первый воздушный поток, и второй ряд труб для ввода продуктов, в частности труб Вентури, сквозь которые протекает второй воздушный поток и которые снабжены отверстием для ввода продуктов во второй воздушный поток. Пневматические сеялки и другие сеялки тянут обычно трактором, и они разбрасывают на поле семена или удобрения или то и другое одновременно. Например, пневматическую сеялку можно в комбинации с расположенным за ней почвообрабатывающим орудием тянуть по полю для заделки семян или удобрений под поверхность почвы. Пневматическая сеялка содержит в качестве главного конструктивного элемента тележку для выдачи материала с колесами, которая содержит один или несколько закрепленных на раме бункеров для продуктов, у которых речь идет, как правило, о семенном материале или удобрениях или том и другом. Пневматические сеялки содержат, кроме того, обычно измерительную систему, которая отмеривает продукты из бункеров, и пневматическую распределительную систему, которая выдает отмеренные продукты из бункера на почву. Известно, что пневматические сеялки снабжают объемными измерительными системами, которые отмеряют установленный объем семенного материала на пройденную линейную единицу длины. Эти объемные измерительные системы содержат обычно либо шне 2 8509 1 2006.10.30 ковые транспортеры, либо выполненные с продольными желобками цилиндры (измерительные валики), которые вращаются в резервуаре с продуктом для отмеривания гранулированных продуктов. При вращении этих транспортеров продукты последовательно подаются в пневматическую распределительную систему. Пневматическая распределительная система содержит, как правило, воздуходувку для создания, по меньшей мере,одного воздушного потока, который протекает через пневматическую распределительную систему до сошников, заделывающих продукты в почву. Отмеренные продукты вводят в воздушный поток посредством пневматического первичного распределителя, установленного под измерительной системой. Продукты перемещают с помощью воздушного потока по распределительным трубопроводам к ряду вторичных распределителей (так называемые головки или ), которые, в свою очередь, распределяют продукты через отдельные трубопроводы по сошникам, движущимся за бороздоделателями или почвооткрывателями почвообрабатывающего орудия. Операторы традиционных сеялок часто сталкиваются с проблемами конфигурирования первичных распределителей, которые вводят отмеренные продукты из нескольких бункеров в пневматическую распределительную систему. Если оператор намерен использовать бункер для другой цели или хотел бы изменить настройку почвообрабатывающего орудия,он должен заново конфигурировать расположенные за первичным распределителем распределительные трубопроводы, с тем чтобы гарантировать поступление продуктов к нужному месту почвообрабатывающего орудия. Возможное решение этой проблемы раскрыто в американском патенте 5855303 А. Конфигурацию осуществляют здесь за счет встроенных в распределитель пластин, что, однако, довольно затруднительно. Лежащая в основе изобретения задача усматривается в разработке усовершенствованного распределителя. Эта проблема решается, согласно изобретению, посредством отличительной части п. 1 формулы, причем в других пунктах формулы приведены признаки, предпочтительным образом развивающие решение. Для решения данной задачи предлагается распределитель для пневматической распределительной системы сеялки для ввода продуктов в воздушный поток, содержащий первый ряд труб для ввода продуктов, в частности труб Вентури, сквозь которые протекает первый воздушный поток и которые снабжены отверстием для ввода продуктов в первый воздушный поток, и второй ряд труб для ввода продуктов, в частности труб Вентури,сквозь которые протекает второй воздушный поток и которые снабжены отверстием для ввода продуктов во второй воздушный поток, при этом он содержит распределительный клапан с клапанными элементами. Первый ряд труб для ввода продуктов расположен, как правило, над вторым рядом труб для ввода продуктов. За измерительной системой, как правило, над первым рядом труб для ввода продуктов расположен распределительный клапан, который подает отмеренные продукты либо к первому, либо ко второму ряду труб для ввода продуктов. Трубы для ввода продуктов являются трубами, которые обеспечивают ввод (в частности, выстреливание или инъецирование) продуктов в соответствующий воздушный поток. Таким образом, создан распределитель, содержащий распределительный клапан, с помощью которого отмеренные продукты могут подаваться от измерительной системы к выбираемому ряду труб для ввода продуктов. В первом положении распределительного клапана клапанные элементы оставляют свободным отверстие в трубе первого ряда для ввода продуктов, так что продукты могут попадать, в частности падать или всасываться, от измерительной системы в трубу первого ряда для ввода продуктов. При этом клапанные элементы закрывают шахту, которая образует для продуктов канал к трубе второго ряда для ввода продуктов. Эта шахта может распологаться с обеих сторон от трубы первого ряда для ввода продуктов. Во втором положении распределительного клапана клапанный элемент закрывает отверстие в трубе 3 8509 1 2006.10.30 первого ряда для ввода продуктов и открывает канал к трубе второго ряда для ввода продуктов. Продукты попадают, тем самым, к трубе второго ряда. При этом трубы первого ряда для ввода продуктов расположены соответственно внутри шахты. Преимущественно распределительный клапан оснащен двумя проходящими поперек,перемещаемыми преимущественно в продольном направлении стержнями, между которыми проходят клапанные элементы. Предпочтительно клапанные элементы выполнены выпуклыми и расположены вдоль распределительного клапана. Распределительный клапан может быть оснащен одной или двумя рукоятками, которые размещены на нем с одной стороны и делают без труда различимым соответствующее выбранное положение. Далее предложено запорное устройство для фиксации распределительного клапана в первом или втором положении, которое препятствует случайному смещению распределительного клапана. Распределительный клапан может быть далее оснащен первыми и вторыми вентиляционными клапанами, расположенными на конце распределительного клапана между рукоятками и клапанными элементами распределительного клапана. Если распределительный клапан находится в первом положении, то открыт первый вентиляционный клапан, который направляет отведенный от первого (как правило, верхнего) воздушного потока воздух в расположенный непосредственно над первичным распределителем бункер для продуктов, из которого продукты подают в первый ряд труб для ввода продуктов. Второй вентиляционный клапан тогда закрыт, поскольку он отводит воздух от второго (как правило,нижнего) воздушного потока. Аналогичным образом первый вентиляционный клапан закрыт, а второй вентиляционный клапан открыт, когда распределительный клапан находится в своем втором положении, так что воздух направляется от второго (нижнего) воздушного потока в бункер для продуктов, из которого продукты подают во второй ряд труб для ввода продуктов. Таким образом, к первым и вторым вентиляционным клапанам перед трубами для ввода продуктов подают воздух, который отводится от того же воздушного потока для нагружения давлением бункера, принимающего отмеренные продукты. Объектом изобретения также является сеялка, включающая по меньшей мере один распределитель по любому из предложенных вариантов описанных выше. Пример выполнения изобретения более подробно описан ниже с помощью чертежа, на котором изображают фиг. 1 схематичный вид сбоку пневматической сеялки фиг. 2 перспективный вид распределителя фиг. 3 сечение передней стороны распределителя фиг. 4 боковое сечение распределителя и измерительную систему с соответствующей измерительной вставкой фиг. 5 перспективный разрез распределителя с находящимся в первом положении передвижным распределительным клапаном фиг. 6 перспективный разрез распределителя с распределительным клапаном во втором положении фиг. 7 вентиляционный клапан в разобранном виде фиг. 8 перспективную схему пневматической распределительной системы фиг. 9 схему воздушного потока. Как показано на фиг. 1, пневматическая сеялка 10 включает в себя тележку 12 с выдаваемым материалом и почвообрабатывающее орудие 14. Тележку 12 с выдаваемым материалом тянут, как правило, трактором по полю, на котором должен быть высеян семенной материал. Тележка 12 с выдаваемым материалом содержит раму 16, несущую первый 18 и второй 19 бункеры для продуктов. На раме 16 с возможностью вращения закреплены колеса 20. Первый бункер 18 для продуктов оснащен первой измерительной системой 22, а второй бункер 19 для продуктов - второй измерительной системой 23. Измерительные 4 8509 1 2006.10.30 системы 22, 23 расположены под бункерами 18, 19 для продуктов и заполняются из них продуктами, с тем чтобы вводить их управляемым образом в пневматическую распределительную систему 24. Под первой измерительной системой 22 расположен первый пневматический первичный распределитель 26. Второй пневматический первичный распределитель 27 расположен под второй измерительной системой 23. Оба первичных распределителя 26, 27 являются частью пневматической распределительной системы 24. Почвообрабатывающее орудие 14, которое тянет тележка 12 с выдаваемым материалом,включает в себя раму 28, на которой закреплены почвооткрыватели или бороздоделатели 30. Почвообрабатывающее орудие 14 может быть оснащено также устройствами для закрывания борозды, такими, например, как закрывающими колесами или уплотнителями 32. На фиг. 1 изображена пневматическая сеялка 10 с двумя воздушными потоками, у которой первые продукты направляются из первого бункера 18 в верхнюю зону воздушного потока, а вторые продукты - из второго бункера 19 в нижнюю зону воздушного потока. Настоящее изобретение может применяться также в орудиях, у которых в три разные зоны воздушного потока вводятся три продукта. Пневматическая распределительная система 24 подает отмеренные продукты из бункеров 18, 19 к бороздоделателям 30. Содержащиеся в бункерах 18, 19 продукты могут быть семенами, удобрениями или другими гранулированными (зернистыми) продуктами. Пневматическая распределительная система 24 включает в себя воздуходувку 34, приводимую гидродвигателем и направляющую поток сжатого воздуха через регулируемую воздушную камеру 36, которая делит воздушный поток на верхний отрезок, направленный к верхнему ряду первых труб 38, и нижний отрезок, направленный к нижнему ряду первых труб 39. Верхний ряд первых труб 38 направляет верхнюю зону воздушного потока в верхний ряд служащих трубами для ввода продуктов труб Вентури 40 первого первичного распределителя 26. Нижний ряд первых труб 39 направляет нижнюю зону воздушного потока в нижний ряд служащих трубами для ввода продуктов труб Вентури 41 первого первичного распределителя 26. От верхнего ряда труб Вентури 40 назад простирается верхний ряд вторых труб 42,проходящих до верхнего ряда служащих трубами для ввода продуктов труб Вентури 44 второго первичного распределителя 27. Нижний ряд вторых труб 43 простирается между нижним рядом труб Вентури 41 первого первичного распределителя 26 и нижним рядом служащих трубами для ввода продуктов труб Вентури 45 второго первичного распределителя 27. Верхний ряд третьих труб 46 пневматически связан с верхним рядом труб Вентури 44 второго первичного распределителя 27 и простирается до отдельных вторичных распределителей 48, содержащих отдельные трубы 50, простирающиеся до бороздоделателей 30. Аналогичным образом нижний ряд труб Вентури 45 второго первичного распределителя 27 снабжен нижним рядом третьих труб 47, простирающихся до вторичных распределителей 48. Вторичные распределители 48 идентичны и включают в себя проходящую вверх трубу, содержащую головную часть, которая распределяет содержащиеся в воздушном потоке продукты через отдельные трубы 50 по отдельным бороздоделателям 30. Продукты из бункеров 18, 19 отмеряют с помощью соответствующих измерительных систем 22, 23. Продукты попадают в воздушный поток по трубам Вентури 40, 41, 44 или 45. Первый первичный распределитель 26 снабжен первым распределительным клапаном 52, расположенным между первой измерительной системой 22 и трубами Вентури 40, 41. Второй первичный распределитель 27 снабжен вторым распределительным клапаном 53,аналогично позиционированным между второй измерительной системой 23 и трубами Вентури 44, 45. Когда первый распределительный клапан 52 находится в своем первом положении, как это изображено на фиг. 5, продукты из первой измерительной системы 22 направляются в верхний ряд труб Вентури 40 и посредством выпуклых клапанных элементов 54 отсека 5 8509 1 2006.10.30 ются от нижнего ряда труб Вентури 41. Верхняя зона воздушного потока, протекающая через верхний ряд труб Вентури 40, захватывает отмеренные продукты, происходящие из первого бункера 18 и введенные первой измерительной системой 22 в воздушный поток, и протекает затем через верхний ряд вторых труб 42 в верхний ряд труб Вентури 44, расположенных во втором пневматическом первичном распределителе 27. Изображенный на фиг. 6 второй распределительный клапан 53 находится в своем втором положении, причем отмеренные продукты из второго бункера 19 отмериваются второй измерительной системой и подаются к нижнему ряду труб Вентури 45, однако отсекаются посредством выпуклых клапанных элементов 54 от верхнего ряда труб Вентури 44. В изображенной форме выполнения продукты из первого бункера 18 направляются через верхние ряды труб 42,46 и трубы Вентури 40, 44, а продукты из второго бункера 19 - через нижние ряды третьих труб 47 и трубы Вентури 45. Первый 26 и второй 27 пневматические первичные распределители идентичны, а положения распределительных клапанов 52, 53 можно поменять местами, если оператор намеревается подавать продукты из первого бункера 18 через нижний ряд труб и труб Вентури, а продукты из второго бункера 19 - через верхний ряд труб и труб Вентури. Оба первичных распределителя 26, 27 снабжены держателями 60 из металла в виде перевернутой буквы , закрепленными посредством крепежных винтов 62 на соответствующих измерительных системах 22, 23. Измерительные системы 22, 23 закреплены, в свою очередь, на раме 16. Под основанием 64 держателя 60 простирается как нижний ряд труб Вентури 41, так и верхний ряд труб Вентури 40. Трубы Вентури 40, 41 изготовлены из пластика и закреплены винтами на держателе 60. Нижний ряд труб Вентури 41 открыт со стороны почвы. Пластмассовые пробки 66 для закрывания донышек труб Вентури 41 закреплены винтами 70 на плите 68. Плиту 68 фиксируют винтами 72, проходящими от колен 73 держателя 60 вниз, и она закреплена и удерживается большими барашковыми гайками 74 на винтах 72. Настоящее изобретение раскрыто на примере сеялки 10 с двумя воздушными потоками( ), т.е. одновременно выдаются два отдельных продукта. Изобретение можно применять также в сеялке с тремя воздушными потоками ( ), у которой одновременно выдаются три отдельных продукта. У сеялки с тремя воздушными потоками добавляют третий первичный распределитель, а к корпусу каждого распределителя - дополнительный ряд труб Вентури. Этот дополнительный ряд является средним рядом,расположенным между верхним 40 и нижним 41 рядами. Каждый первичный распределитель был бы тогда оборудован двумя клапанами, из которых первый устанавливает, текут ли продукты к верхнему ряду труб Вентури 40, а второй - направляются ли протекающие мимо труб Вентури 40 продукты к среднему или нижнему ряду труб Вентури. Воздух из пневматической распределительной системы 24 используют для того, чтобы создать давление в бункерах 18, 19 для продуктов. Этот воздух отбирают от внешних первых труб 38, 39 как нижнего, так и верхнего ряда. Эти воздушные потоки подают по шлангам 80-83 к соответствующим вентиляционным клапанам 84-87. Как изображено на фиг. 8, распределительные клапаны 52, 53 управляют потоком отмеренных продуктов через верхний и нижний ряды труб Вентури 40, 41, 44, 45. Распределительные клапаны 52,53 управляют также воздушным потоком, нагружающим бункеры 18, 19 для продуктов давлением. Когда распределительный клапан 52 находится в своем первом положении,воздух отводится от верхней первой трубы 38 через воздушный шланг 80 и подается к вентиляционному клапану 84, который открыт и направляет воздух через канал 90 измерительной системы в проходящий вверх трубопровод 92, образующий часть расположенной в бункере 18 лестницы 94. Этот воздух направляют в верхнюю зону бункера 18 и используют для создания небольшого давления в бункере 18. Поскольку распределительный клапан 52 находится в своем первом положении, закрыт вентиляционный клапан 85, нагружаемый воздухом из шланга 81. Распределительный клапан 53 находится в своем вто 6 8509 1 2006.10.30 ром положении, так что вентиляционный клапан 86 открывается и обеспечивает протекание воздуха из шланга 82 в канал 90 второй измерительной системы 23 и создание давления в бункере 19 для продуктов. Аналогичным образом закрыт вентиляционный клапан 87 для выходящего из шланга 83 воздуха. Распределительные клапаны 52, 53 выполнены в виде лестницы, причем расположенные вдоль клапанные элементы 54 выполнены выпуклыми и проходят между расположенными поперек стержнями 96. Концы распределительных клапанов 52, 53 снабжены рукоятками 98 для облегчения движения скольжения распределительных клапанов 52, 53. Рукоятки 98 могут быть фиксированы в соответственно выбранном положении запорными устройствами 99, которые фиксируют рукоятки 98 распределительных клапанов 52, 53 в первом или втором положении. Между рукоятками 98 и клапанными элементами 54 расположены вентиляционные клапаны 100, которые закрывают либо отверстие 101 в воздушной камере 102, либо отверстие 103 в воздушной камере 104. На фиг. 5 распределительный клапан 52 изображен в своем первом положении, так что вентиляционный клапан 85 закрыт. Вентиляционный клапан 85 закрыт вентиляционным клапаном 100, который закрывает отверстие 101 и отделяет, тем самым, воздушную камеру 102 от воздушной камеры 104. На фиг. 6 распределительный клапан 53 изображен в своем втором положении,так что вентиляционный клапан 86 открыт. Как видно из фиг. 6, вентиляционный клапан 100 закрывает отверстие 103 в боковой стенке воздушной камеры 104 и отверстие 101 между воздушными камерами 102, 104. Воздух из воздухонаправляющего шланга 83 протекает в воздушную камеру 102, а затем в воздушную камеру 104, где он направляется через отверстие 106 в канал 90 измерительной системы. Конструкция вентиляционных клапанов 84-87 лучше всего изображена на фиг. 7. Каждый вентиляционный клапан включает в себя корпус 110 с двумя полукруглыми отверстиями 112. К корпусу 110 крепежными винтами 116 привинчена крышка 114. Крышка 114 также снабжена двумя полукруглыми отверстиями 118, соответствующими отверстиям 112 и образующими проход для стержней 96 распределительного клапана 52, 53. Корпус 110 снабжен, кроме того, двумя ниппелями 120, к которым может быть присоединен воздушный шланг. Следует отметить, что при работе один ниппель 120 всегда закрыт колпачком 122, а другой ниппель 120 соединен подходящим хомутом 124 с воздухонаправляющим шлангом. Дополнительно крышка 114 снабжена двумя отверстиями 106, направляющими воздух в канал 90 измерительной системы. В свою очередь, открыто только одно из отверстий 106, причем другое закрывается запорной пластиной 126. Выполнены два ниппеля 120 и два отверстия 106, так что вентиляционный клапан 84-87 может быть установлен с обеих сторон распределительного клапана 52, 53 и число необходимых деталей уменьшено. Крышка 114 и корпус 110 образуют первую 102 и вторую 104 воздушные камеры. Как изображено на фиг. 2 и 4, запорная пластина 126 снабжена проходящей вверх заглушкой 130, которая входит в первую 22 и вторую 23 измерительные системы для запирания содержащегося в них отверстия 132. Нижний ряд труб Вентури 41, 45 снабжен пробиваемым отверстием 140, которое используют в том случае, когда нижний ряд труб Вентури 41, 45 конфигурирован как система только с одним воздушным потоком ( ). У системы только с одним воздушным потоком верхний ряд труб Вентури 40, 44, распределительные клапаны 52, 53 и вентиляционные клапаны 84-87 отпадают, а пробиваемое отверстие 140 удаляют, так что воздух отводится от единственного воздушного потока и направляется по каналу 90 измерительной системы в бункер 18, 19 для продуктов. Изобретение не ограничено описанной выше формой выполнения, а охарактеризовано нижеследующей формулой изобретения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 10
