Стародубенко Наталья Георгиевна

Номер патента: 18676

Опубликовано: 30.10.2014

Авторы: Кузьменков Михаил Иванович, Стародубенко Наталья Георгиевна, Манак Татьяна Николаевна, Шалухо Наталья Михайловна, Сушкевич Анна Валерьевна

МПК: A61K 6/06

Метки: материала, способ, получения, стоматологического

Текст:

...способа является высокая температура получения цементного клинкера (не менее 1500 С). Задачей, на которую направлено указанное изобретение, является уменьшение тепловых затрат на получение цементного клинкера за счет снижения температуры обжига до 1400 С и повышение прочностных показателей. Поставленная задача достигается тем, что стоматологический материал получают по способу, при котором осуществляют обжиг сырьевой смеси при...

Номер патента: 17835

Опубликовано: 30.12.2013

Авторы: Дубовик Нина Александровна, Кузьменков Дмитрий Михайлович, Кузьменков Михаил Иванович, Стародубенко Наталья Георгиевна, Сакович Андрей Андреевич

МПК: C04B 11/26

Метки: способ, гипсового, получения, вяжущего

Текст:

...соотношении компонентов, мас.фосфогипс 30,0-50,0 серная кислота 20,0-30,0 мел 30,0-40,0. Отличительным признаком, позволяющим решить поставленную задачу, является то,что в предложенном способе получения гипсового вяжущего нагрев фосфогипса осуществляется за счет экзотермической реакции гидратации большего избытка концентрированной серной кислоты, а не за счет подогрева, при этом концентрированную серную кислоту берут при соотношении 242,...

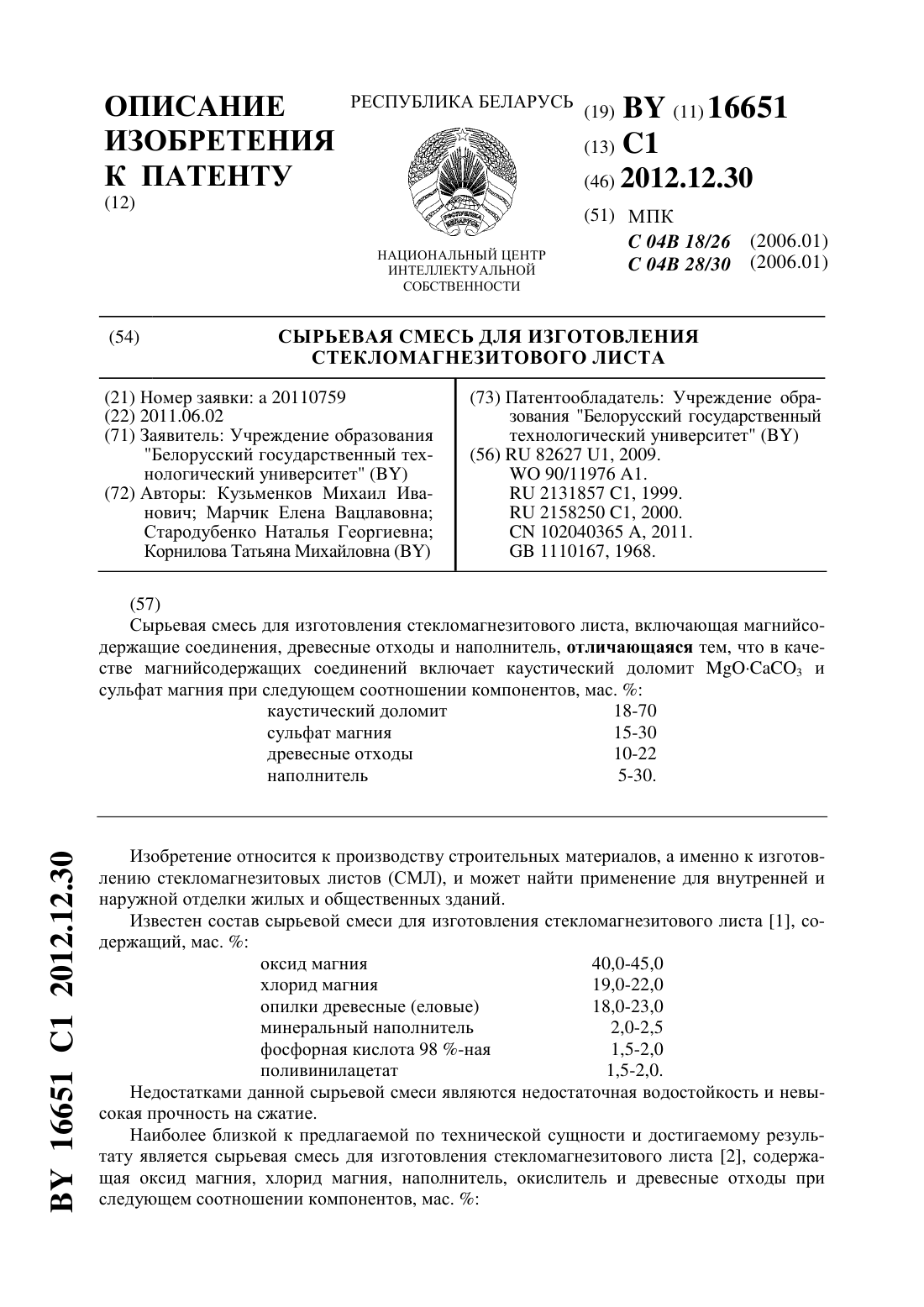

Номер патента: 16651

Опубликовано: 30.12.2012

Авторы: Кузьменков Михаил Иванович, Марчик Елена Вацлавовна, Корнилова Татьяна Михайловна, Стародубенко Наталья Георгиевна

МПК: C04B 28/30, C04B 18/26

Метки: листа, стекломагнезитового, изготовления, сырьевая, смесь

Текст:

...процесса твердения, обеспечивающего более быстрый темп набора прочности в первые сутки твердения, состоит в следующем. Карбонат кальция, образующийся в результате термического разложения природного доломита 33, обладает высокой реакционной способностью, что обусловливает возможность протекания реакции взаимодействия карбоната кальция с раствором сульфата магния с образованием дигидрата сульфата кальция. Особенностью процесса твердения...

Номер патента: 12344

Опубликовано: 30.08.2009

Авторы: Кузьменков Михаил Иванович, Стародубенко Наталья Георгиевна, Марчик Елена Вацлавовна

МПК: C04B 9/00

Метки: вяжущее, магнезиальное

Текст:

...хлорида магния плотностью 1,20-1,25 г/см 3. Каустический доломит получали следующим способом. В доломитовое сырье вводили железосодержащую добавку, затем его обжигали при температуре 720-750 С в течение 50-120 минут, охлаждали и измельчали до тонкости помола, характеризуемой величиной удельной поверхности, равной 3500-4500 см 2/г. Раствор хлорида магния получали растворением технического бишофита в водопроводной воде до получения плотности...

Номер патента: 10407

Опубликовано: 28.02.2008

Авторы: Стародубенко Наталья Георгиевна, Кузьменков Михаил Иванович, Плышевский Сергей Васильевич, Марчик Елена Вацлавовна, Ревякин Владимир Владимирович

МПК: C04B 9/00

Метки: каустического, способ, получения, доломита

Текст:

...от массы доломита,а обжиг осуществляют по режиму, включающему нагрев до температуры 400-500 С, выдержку при этой температуре в течение 10-60 минут, подъем температуры до 550-680 С и выдержку при этой температуре в течение 5-20 минут. Отличительным признаком, позволяющим решить поставленную задачу, является то,что в предложенном способе получения каустического доломита природный доломит измельчают до удельной поверхности 200-300 м 2/кг, а в...

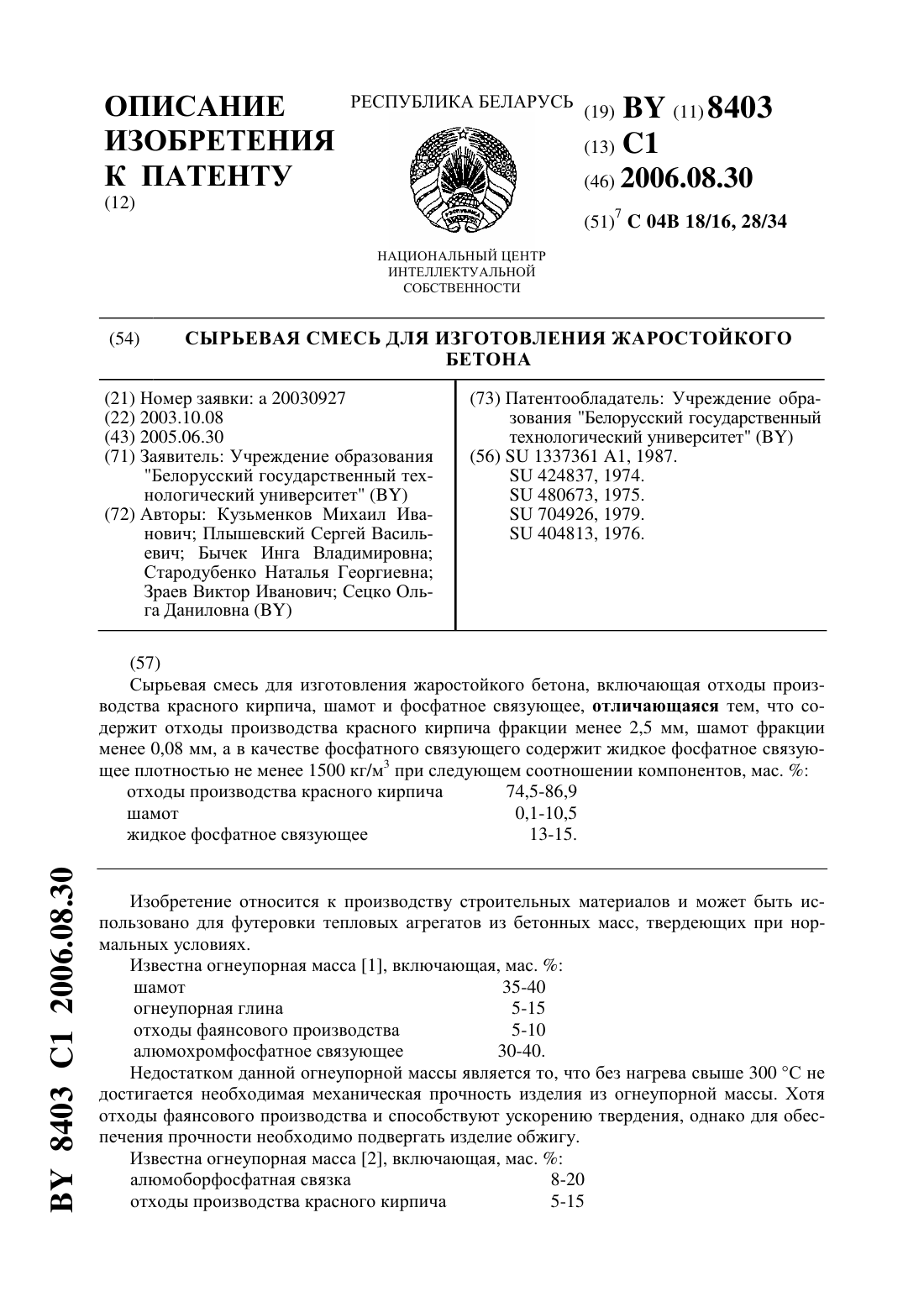

Номер патента: 8403

Опубликовано: 30.08.2006

Авторы: Зраев Виктор Иванович, Кузьменков Михаил Иванович, Стародубенко Наталья Георгиевна, Бычек Инга Владимировна, Плышевский Сергей Васильевич, Сецко Ольга Даниловна

МПК: C04B 18/16, C04B 28/34

Метки: смесь, бетона, изготовления, жаростойкого, сырьевая

Текст:

...кг/м 3 при следующем соотношении компонентов, мас.отходы производства красного кирпича 74,5-86,9 шамот 0,1-10,5 жидкое фосфатное связующее 13-15. Отходы производства красного кирпича представляют собой измельченный до фракции 2,5-0 мм красный кирпич следующего состава 2 - 55,4-59,25 А 2 О 3 - 23,4-25,03 23 - 13,0-13,9 СаО - 0,7-0,75- 0,21-0,23 3 - 0,79-0,84. В качестве шамота используют измельченный до фракции менее 0,08 мм бой отработанных...

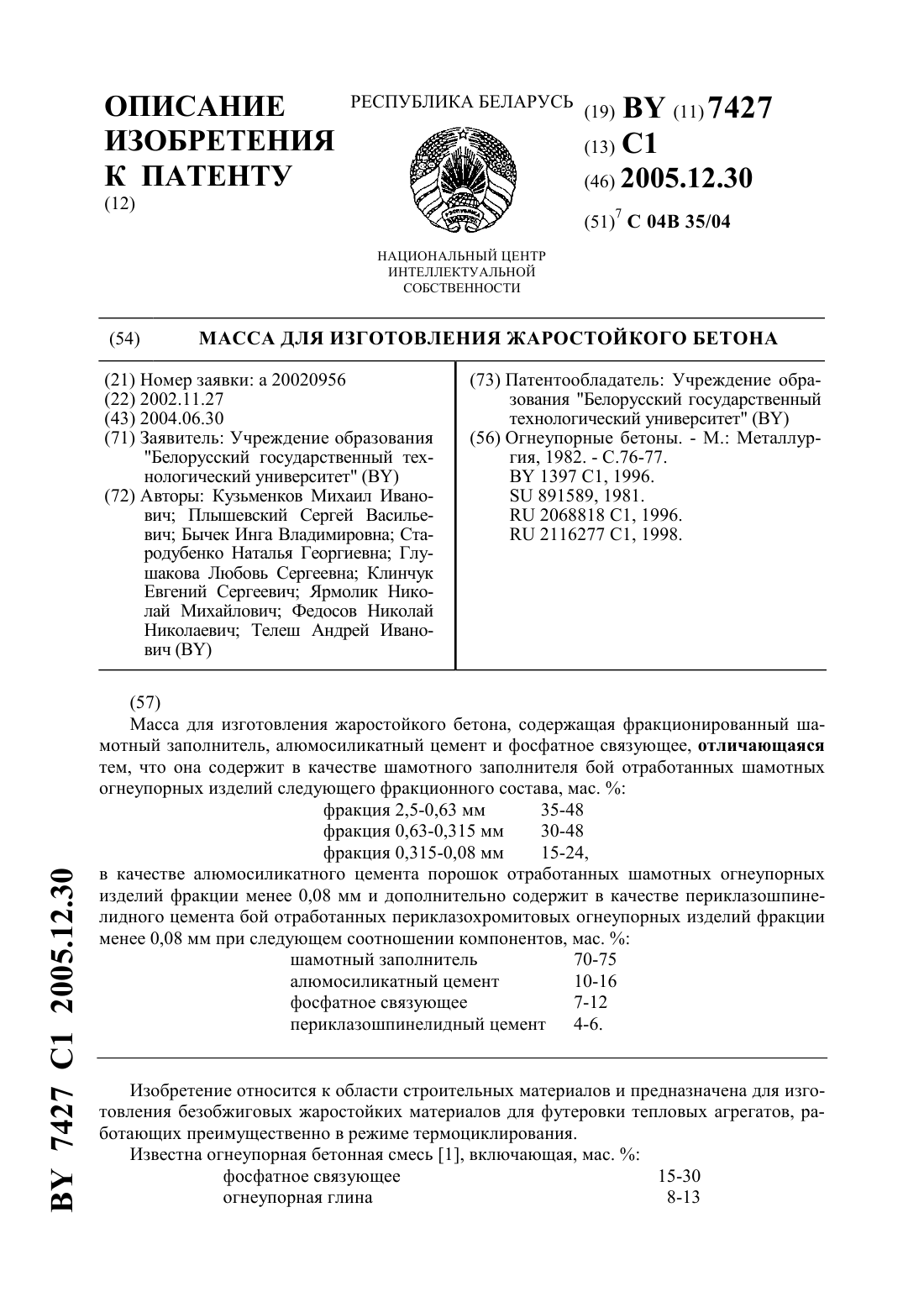

Номер патента: 7427

Опубликовано: 30.12.2005

Авторы: Бычек Инга Владимировна, Клинчук Евгений Сергеевич, Стародубенко Наталья Георгиевна, Кузьменков Михаил Иванович, Федосов Николай Николаевич, Глушакова Любовь Сергеевна, Телеш Андрей Иванович, Плышевский Сергей Васильевич, Ярмолик Николай Михайлович

МПК: C04B 35/04

Метки: бетона, масса, изготовления, жаростойкого

Текст:

...70-75 алюмосиликатный цемент 10-16 фосфатное связующее 7-12 периклазошпинелидный цемент 4-6. Шамотный заполнитель представляет собой измельченные шамотные огнеупорные изделия, отслужившие срок службы в качестве футеровки тепловых агрегатов. Бой отработанных периклазохромитовых огнеупорных изделий имеет следующий минералогический состав, мас.периклаз 63-67 периклазохромит 11-14 периклазошпинелиды остальное. В качестве фосфатного связующего...

Номер патента: 7109

Опубликовано: 30.06.2005

Авторы: Романчик Сергей Викторович, Стародубенко Наталья Георгиевна, Плышевский Сергей Васильевич, Бычек Инга Владимировна, Федосов Николай Николаевич, Телеш Андрей Иванович, Клинчук Евгений Сергеевич, Кузьменков Михаил Иванович

МПК: C04B 35/04

Метки: огнеупорного, бетона, масса, изготовления

Текст:

...магнезиальнощпинелидного заполнителя содержит бой отработанных периклазохромитовых изделий фракции 1,0-0,63 мм, 0,63-0,315 мм и менее 0,315, а также бой отработанных шамотных изделий фракции менее 0,08 мм при следующем соотношении компонентов,мас.фосфатное связующее 1-7 бой отработанных периклазохромитовых изделий фракции 1,0-0,63 мм 25-40 фракции 0,63-0,315 мм 20-27 фракции 5 0,315 мм 10-30 бой отработанных шамотных изделий фракции 5...

Номер патента: 3950

Опубликовано: 30.06.2001

Авторы: Кузьменков Михаил Иванович, Стародубенко Наталья Георгиевна, Шишканова Людмила Георгиевна, Бычек Инга Владимировна

МПК: C04B 12/02

Метки: смесь, связующего, фосфатного, получения, сырьевая

Текст:

...с целью повышения предела прочности при сжатии композитов на основе полученного фосфатного связующего при улучшении экологии окружающей среды. За счет снижения пылеуноса на стадии сжигания технологического шлама. Изобретение поясняется примером. В колбу с мешалкой заливают фосфорную кислоту 64 г (1,579 г/см 3) и разбавляют ее водой до плотности 1,335 г/см 3, затем медленно, небольшими порциями при постоянном охлаждении добавляют...
