Шаповалов Виталий Андреевич

Номер патента: 16770

Опубликовано: 28.02.2013

Авторы: Адериха Владимир Николаевич, Шаповалов Виталий Андреевич

МПК: G01N 3/56, G01N 21/00

Метки: радиационно-сшитого, способ, определения, изнашивания, политетрафторэтилена, скорости

Текст:

...спектральных характеристик непосредственно самого образца, на основании которых далее делается вывод об абразивной износостойкости. Это делает способ удобным средством неразрушающего контроля. Недостатки прототипа 1) необходимость предварительного возбуждения изучаемого материала для получения его эмиссионных спектров 2) ориентация способа на исследование сплавов металлов с микровключениями других элементов, в то время как применимость...

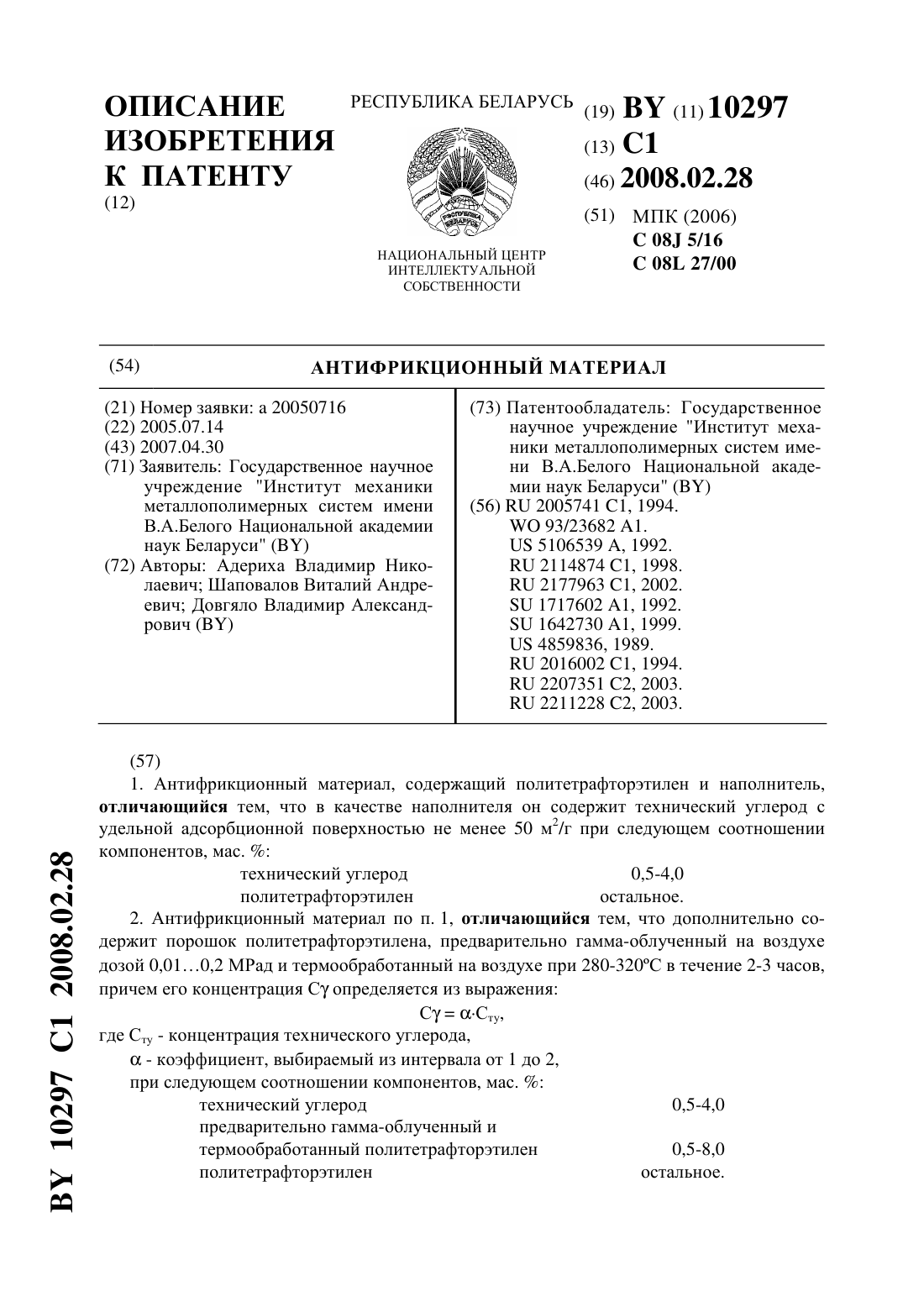

Номер патента: 10297

Опубликовано: 28.02.2008

Авторы: Довгяло Владимир Александрович, Адериха Владимир Николаевич, Шаповалов Виталий Андреевич

МПК: C08L 27/00, C08J 5/16

Метки: материал, антифрикционный

Текст:

...на герметизирующие качества материала. Контрольный пример по позиции 2 таблицы показывает, что снижение содержания технического углерода в композиции ниже 0,5 мас. (до 0,3 мас.) лишь в малой степени увеличивает износостойкость композита по сравнению с чистым ПТФЭ, и уступает композиту с 0,5 мас. технического углерода на порядок, а деформационно-прочностные характеристики т, р,материала остаются практически на уровне исходного ПТФЭ, что...

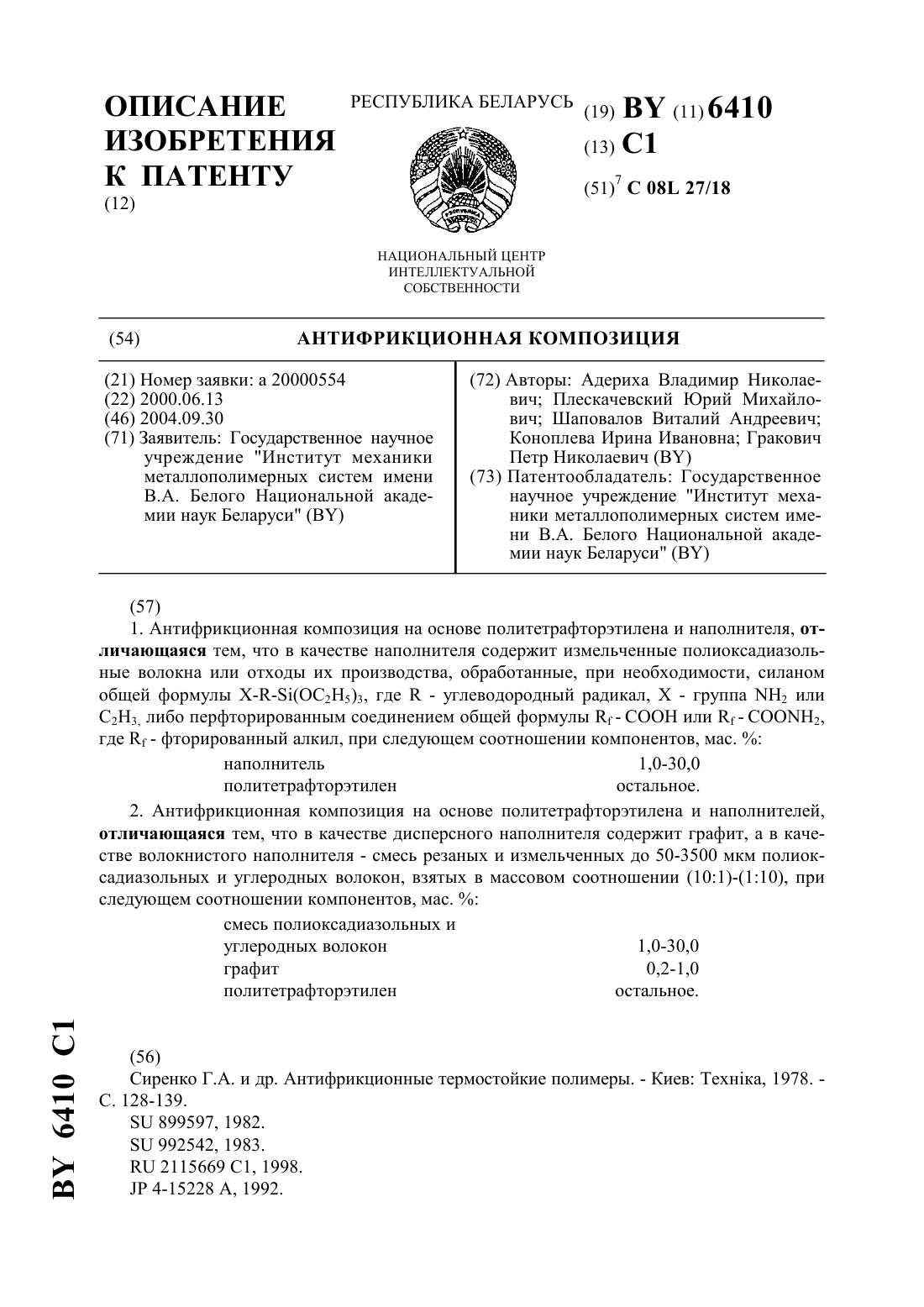

Номер патента: 6410

Опубликовано: 30.09.2004

Авторы: Шаповалов Виталий Андреевич, Гракович Петр Николаевич, Коноплева Ирина Ивановна, Плескачевский Юрий Михайлович, Адериха Владимир Николаевич

МПК: C08L 27/18

Метки: композиция, антифрикционная

Текст:

...в виде резаных нити, жгутов, которые охлаждают в жидком азоте и измельчают 2 мин в мельнице типа МРП-1 при 7000 об/мин. В результате получают волокна с набором длин от 100 до 3500 мкм. 4 г волокон полиоксадиазола (оксалона) смешивают с 96 г порошка фторопласта-4(ГОСТ 10007-80) на мельнице типа МРП-1 при 5000 об/мин в течение 7 мин. Полученную смесь размещают равномерно на противне слоем до 11,5 см и сушат в термостате при 150 С в течение 2-3...

Номер патента: 6171

Опубликовано: 30.06.2004

Авторы: Кравцов Александр Геннадьевич, Зотов Сергей Валентинович, Гольдаде Виктор Антонович, Шаповалов Виталий Андреевич

МПК: G01N 25/00

Метки: способ, проведения, диэлектрических, токовой, материалов, термостимулированной, спектроскопии

Текст:

...парой и слабошумным реле 2 - блок нагрева и термостатирования с измерительной ячейкой 3 - электрометрический усилитель 4 - многоканальное устройство аналого-цифрового преобразования 5 - персональный компьютер. На фиг. 2 представлен внешний вид интерфейса программы по окончании ее работы(исследованный образец - короноэлектрет на основе пленки из полиэтилена высокого давления ПЭВД 15803-020, скорость нагрева 5 С/мин, диапазон нагрева от 20 до...
