H01Q 15/00 — Устройства для отражения, рефракции и дифракции или поляризации излучаемых антенной волн, например квазиоптические устройства

Номер патента: 9850

Опубликовано: 30.10.2007

Авторы: Семченко Игорь Валентинович, Хахомов Сергей Анатольевич, Самофалов Андрей Леонидович

МПК: H01Q 15/00, H01Q 21/24

Метки: поляризации, устройство, преобразования

Текст:

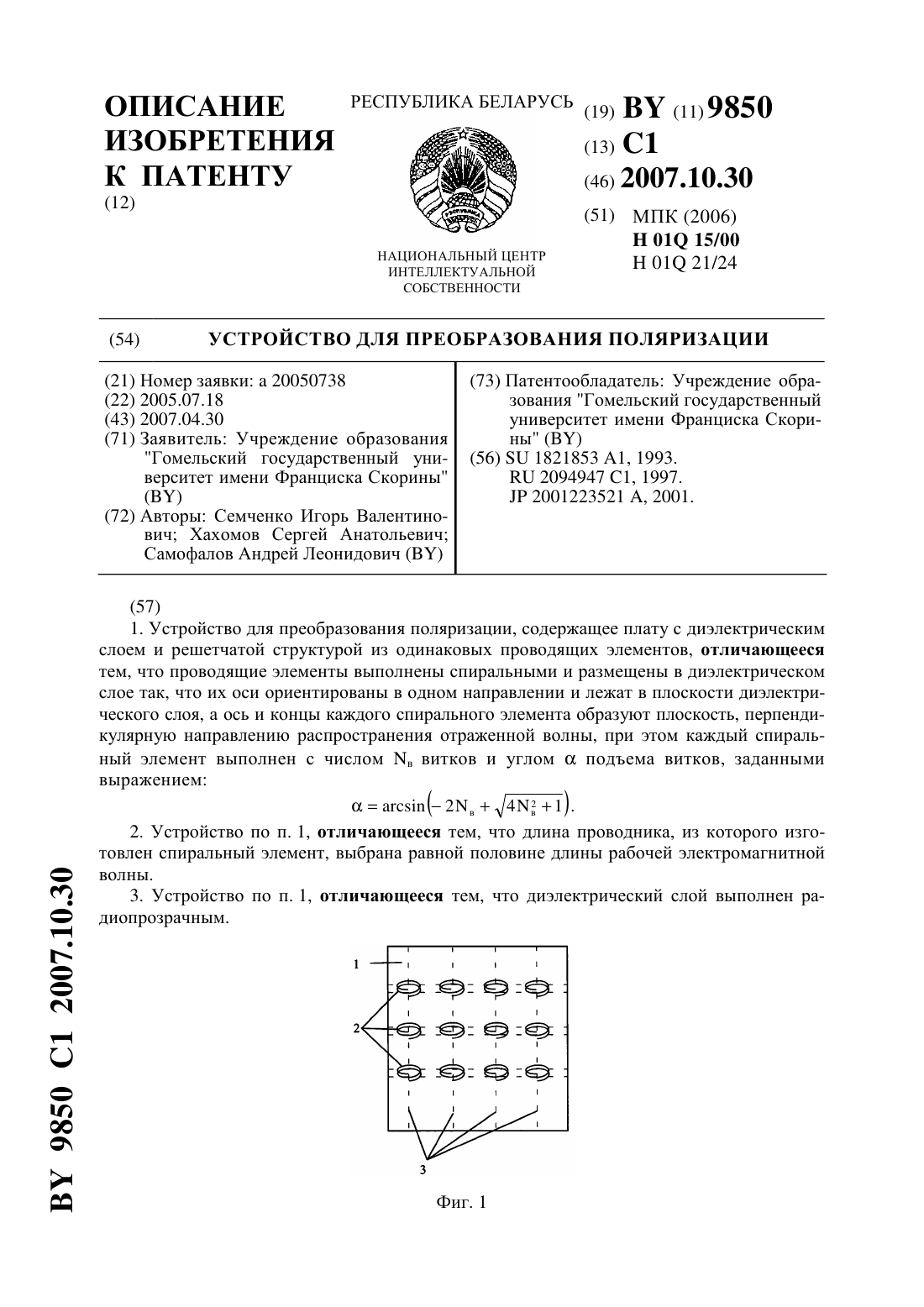

...этом каждый спиральный элемент выполнен с числом в витков и угломподъема витков, заданными выражением 2 Кроме того, длина проводника, из которого изготовлен спиральный элемент, выбрана равной половине длины рабочей электромагнитной волны. Кроме того, диэлектрический слой выполнен радиопрозрачным. Сущность изобретения заключается в следующем. В соответствии с теорией электромагнитного взаимодействия полей, изложенной в 3,при излучении...

Номер патента: U 3783

Опубликовано: 30.08.2007

Авторы: Подалов Максим Александрович, Хахомов Сергей Анатольевич, Семченко Игорь Валентинович

МПК: H01Q 15/00

Метки: устройство, электромагнитной, преобразования, волны, поляризации

Текст:

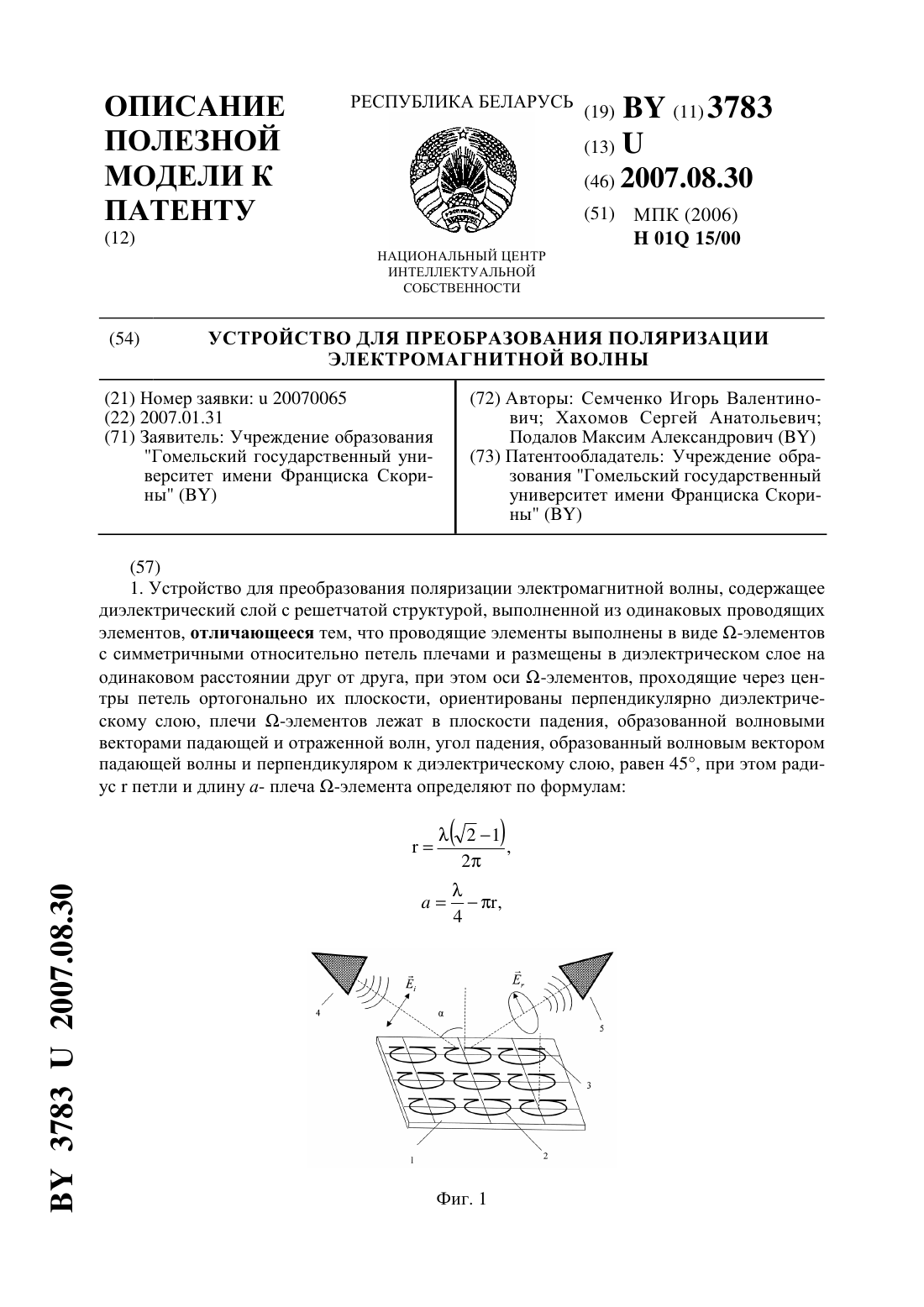

...волны и перпендикуляром к диэлектрическому слою, равен 45,при этом радиуспетли и длину а плеча -элемента определяют по формулам где- радиус петли -элемента,а - длина плеча -элемента, - длина волны. Кроме того, длинапроводника, из которого изготовлен -элемент, равна половине длины электромагнитной волны. Кроме того, диэлектрический слой является радиопрозрачным. Сущность полезной модели заключается в следующем. При излучении...

Номер патента: 6328

Опубликовано: 30.06.2004

Авторы: Жмуров Всеволод Андреевич, Смирнов Михаил Петрович, Мизгайлов Владимир Николаевич

МПК: H01Q 17/00, H01Q 15/00

Метки: этом, способ, радиолокационное, покрытия, уменьшающего, гибкая, используемая, отражение, лента, получения, обратное

Текст:

...с заданными свойствами при серийном производстве объектов, при модернизации или ремонте их противорадиолокационных систем. На фиг. 1 представлено изображение покрытия, полученного по заявляемому способу,со структурой электропроводной пленки в виде щелевой сетки на поверхности металлической плоскости конечных размеров в аксонометрической проекции, а на фиг. 2 дано изображение указанного покрытия в сечении плоскостью, перпендикулярной...
