Чурило Василий Романович

Устройство для контроля изделий по остаточной намагниченности

Загрузка...

Номер патента: U 8123

Опубликовано: 30.04.2012

Авторы: Чурило Василий Романович, Шарандо Владимир Иванович

МПК: G01R 33/02

Метки: устройство, изделий, остаточной, намагниченности, контроля

Текст:

...коэрцитивной силы ниже диапазона величин коэрцитивных сил контролируемых материалов. В корпусе размещена вторая пружина для прижима сердечника к поверхности контролируемого изделия. Магнит приводят в соприкосновение с верхним торцом сердечника, прижатого пружиной к поверхности изделия. После отведения магнита на поверхности изделия образуется локальный намагниченный участок. В сердечнике он возбуждает магнитный поток, который превышает...

Устройство для контроля толщины покрытий и остаточной намагниченности

Загрузка...

Номер патента: U 8112

Опубликовано: 30.04.2012

Авторы: Чурило Василий Романович, Шарандо Владимир Иванович

МПК: G01R 33/02

Метки: покрытий, намагниченности, остаточной, контроля, устройство, толщины

Текст:

...Их совместная обработка позволяет получить зависимости от новых контролируемых параметров, компенсировать влияние мешающих факторов, что расширяет функциональные возможности устройства. На фиг. 1 показана схема устройства для контроля толщины покрытий и остаточной намагниченности. На фиг. 2 изображена зависимость величины сигнала размещенной на наконечнике катушки 1 (относительные единицы) от коэрцитивной силыи толщины покрытиядля его...

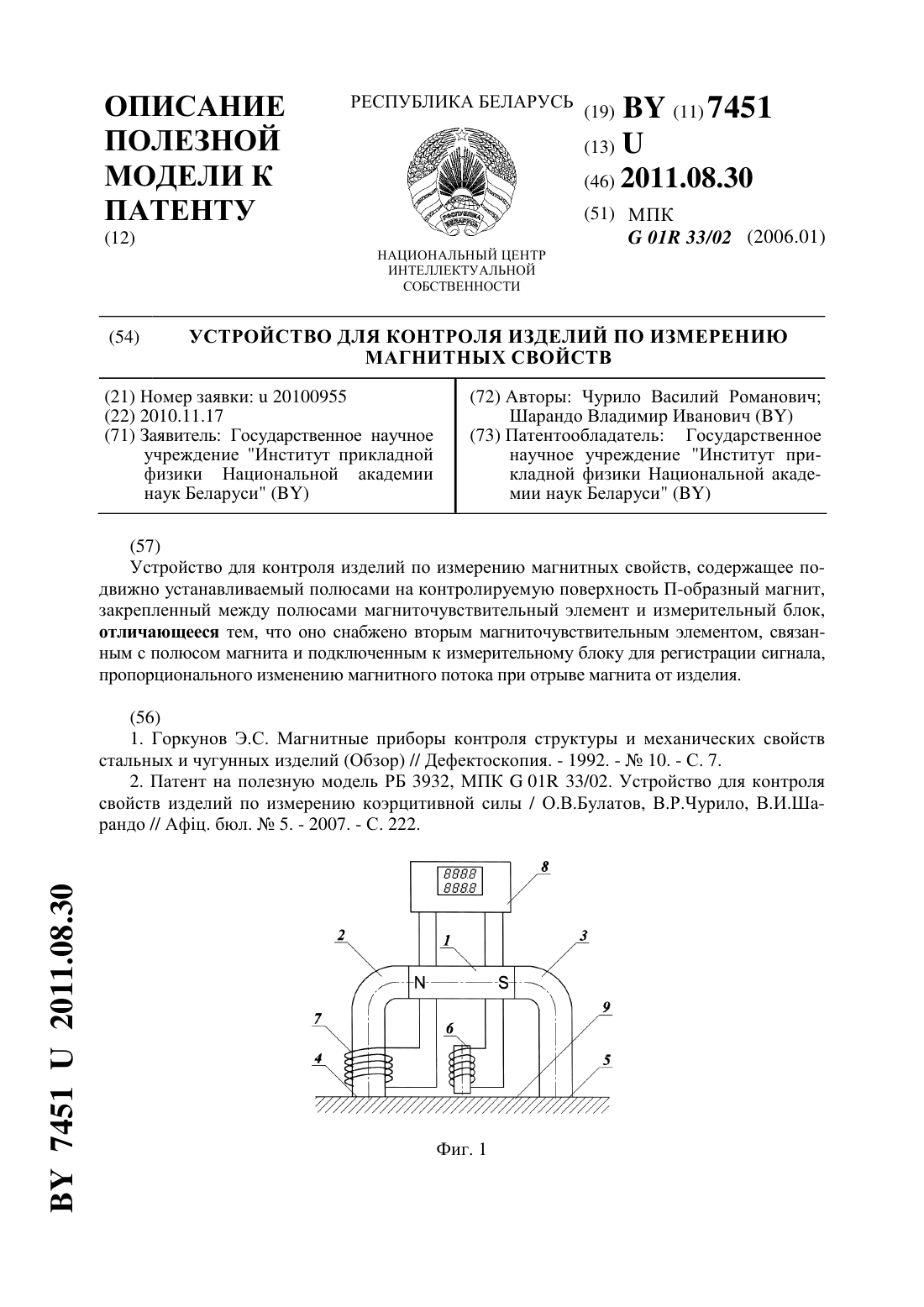

Устройство для контроля изделий по измерению магнитных свойств

Загрузка...

Номер патента: U 7451

Опубликовано: 30.08.2011

Авторы: Шарандо Владимир Иванович, Чурило Василий Романович

МПК: G01R 33/02

Метки: измерению, контроля, устройство, магнитных, изделий, свойств

Текст:

...закрепленным между полюсами, отслеживают обусловленное гистерезисом изменение магнитного поля, возбуждающее в этом элементе сигнал, пропорциональный коэрцитивной силе. При удалении устройства и отрыве магнита от изделия вторым магниточувствительным элементом, связанным с полюсом, отслеживают изменение магнитного потока, создаваемого приложенным полем в системе магнит-изделие. По зарегистрированным измерительным блоком величинам сигналов...

Устройство для контроля ферромагнитных изделий

Загрузка...

Номер патента: U 7359

Опубликовано: 30.06.2011

Авторы: Шарандо Владимир Иванович, Чурило Василий Романович

МПК: G01R 33/02

Метки: ферромагнитных, изделий, контроля, устройство

Текст:

...- упрощение конструкции устройства и процесса измерений, усреднение результата измерений по площади намагниченного участка. Сущность полезной модели заключается в том, что она содержит цилиндрический постоянный магнит, пружину, магниточувствительный элемент, корпус и измерительный блок, причем магниточувствительный элемент выполнен в виде индукционной катушки с осевым отверстием, равным диаметру магнита, расположенной у основания...

Устройство на постоянных магнитах для контроля свойств изделий

Загрузка...

Номер патента: U 4500

Опубликовано: 30.06.2008

Авторы: Шарандо Владимир Иванович, Чурило Василий Романович, Булатов Олег Владимирович

МПК: G01R 33/02

Метки: свойств, магнитах, изделий, контроля, устройство, постоянных

Текст:

...оправки на угол/ и возвращение в исходное положение для получения суммарного сигнала, пропорционального коэрцитивной силе. Замена линейного перемещения устройства движением магнитов и магниточувствительных элементов по окружности исключает погрешности, обусловленные неточностями перемещения и наличием магнитных пятен, и позволяет контролировать небольшие по протяженности участки поверхности. Использование нескольких магниточувствительных...

Устройство для контроля свойств изделий по измерению коэрцитивной силы

Загрузка...

Номер патента: U 3932

Опубликовано: 30.10.2007

Авторы: Чурило Василий Романович, Булатов Олег Владимирович, Шарандо Владимир Иванович

МПК: G01R 33/02

Метки: свойств, изделий, устройство, силы, коэрцитивной, контроля, измерению

Текст:

...данного изменения. По зарегистрированной измерительным блоком величине сигнала определяют коэрцитивную силу, по которой судят о связанных с ней свойствах изделия (твердости, механических напряжениях, фазовом составе и др.). Использование магнитного вращательного гистерезиса для определения коэрцитивной силы позволяет заменить электромагнит постоянным магнитом, т.е. избавиться от намагничивающих катушек и питающего их источника, что...

Преобразователь для неразрушающего контроля свойств поверхностных слоёв ферромагнитных материалов и изделий

Загрузка...

Номер патента: U 2205

Опубликовано: 30.09.2005

Авторы: Булатов Олег Владимирович, Шарандо Владимир Иванович, Лухвич Александр Александрович, Чурило Василий Романович

МПК: G01R 33/02

Метки: преобразователь, материалов, контроля, слоёв, поверхностных, изделий, неразрушающего, ферромагнитных, свойств

Текст:

...магнитопроводами в его более глубоких слоях. Это позволяет получать от измерительной катушки информацию о свойствах поверхностного слоя объекта контроля, а от дополнительной измерительной катушки - информацию о свойствах более глубокого слоя, что в целом повышает информативность и обеспечивает большую достоверность контроля. Преобразователь может быть также использован для неразрушающего контроля неоднородности распределения...
